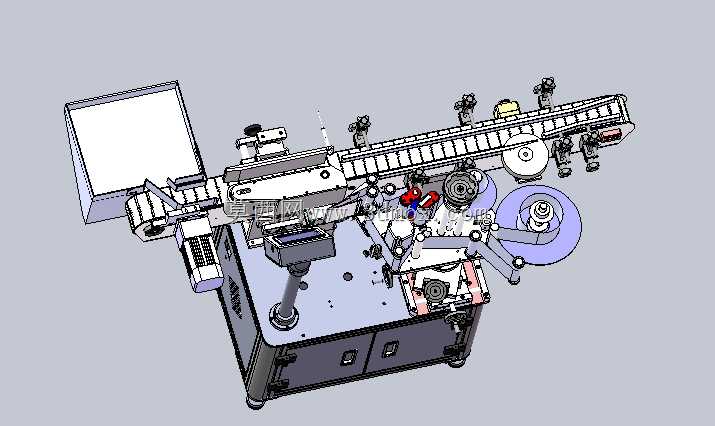

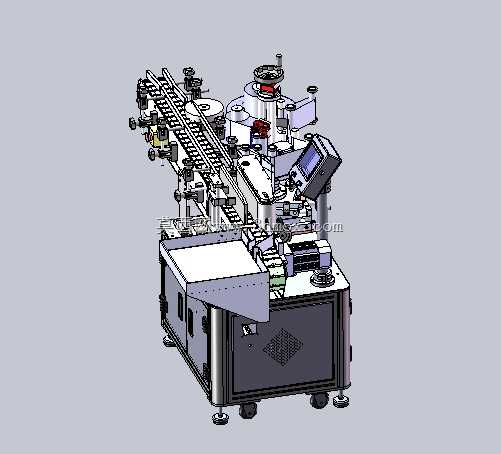

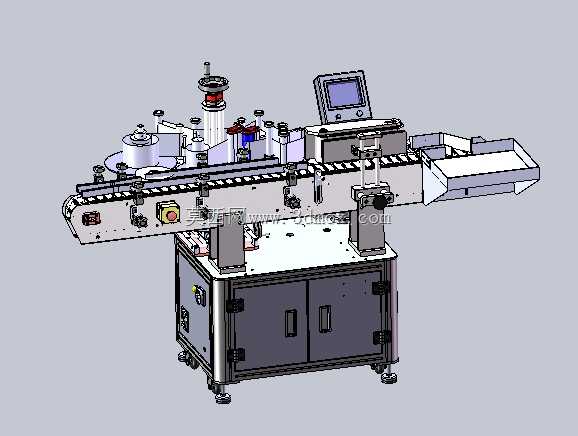

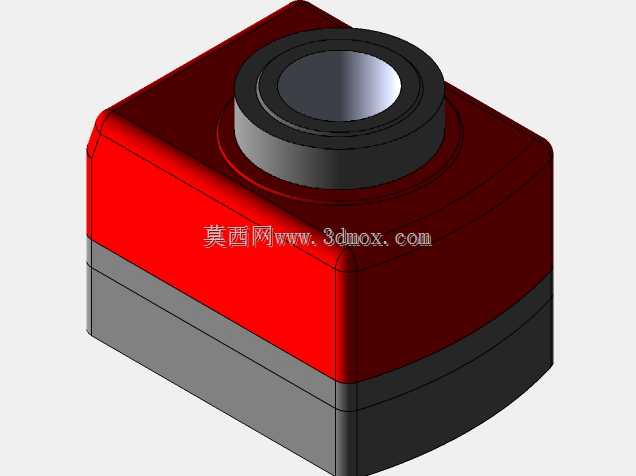

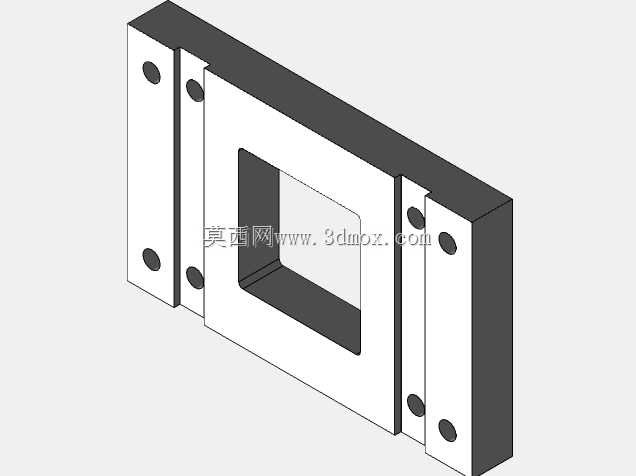

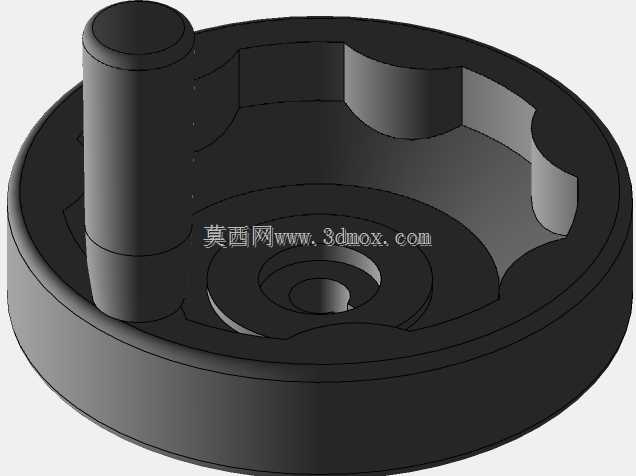

全自动滚动式圆瓶贴标设备结构设计

圆瓶贴标工序长期存在瓶身周向贴合公差偏移、软质标签起皱、高速输送瓶体晃动的加工痛点，这款滚动立式贴标结构的设计全程围绕加工适配逻辑打磨，所有细节都指向车间落地时的实际加工可行性与长期运行稳定性。输送链板的侧边导向条没有采用常规的一体式折弯件，拆分成多段可独立微调的尼龙挡块，每段挡块预留0.2mm的横向调节余量，适配不同直径瓶体的输送定位需求，加工时只需对单个挡块做铣削成型，不用针对不同瓶径开多套折弯模具，大幅降低小批量定制的加工成本。贴标辊的周向滚花深度控制在0.15mm，既保证标签底纸输送时的摩擦力足够，不会出现打滑偏移，又不会因为纹路过深刮伤标签背面的胶层，加工时采用慢走丝工艺一次加工成型，避免二次打磨带来的圆度公差，保证贴标时辊面与瓶身的接触压力均匀。标站的放卷、收卷机构全部采用悬臂式快拆结构，轴端的锁紧卡扣做了倒角导向，换卷时不用额外工具就能完成拆装，加工时卡扣的配合公差控制在H7/g6，既不会出现装配后晃动松脱，也不会因为公差过紧导致拆装卡滞。底部的柜体框架采用标准方管焊接，焊接位置全部做了内应力释放处理，后续铣削加工安装面时不会因为焊接应力变形导致平面度超差，柜门上的密封胶条预留了2mm的压缩量，车间日常清洁时的水渍、灰尘不会进入柜体内部侵蚀电气元件。上方的人机界面安装支架做了阻尼转轴设计，操作人员可以根据自身身高调整屏幕角度，转轴的阻尼力矩经过反复调试，不会因为设备运行的震动出现屏幕自行偏转的情况。出瓶位置的导料板做了圆弧过渡，没有尖锐的直角边，贴标完成的瓶体顺着导料板滑出时不会出现磕碰刮花瓶身的情况，导料板采用食品级304不锈钢材质，适配食品、医药行业的卫生要求，加工时表面做拉丝处理，不容易积灰，日常清洁只需擦拭即可。贴标工位的压瓶机构采用弹簧自适应结构，遇到瓶身直径有微小公差的情况，压头可以自动伸缩补偿，不会因为瓶身尺寸偏差导致压碎瓶体或者贴标松动，弹簧的弹力经过多轮测试，刚好能固定瓶身又不会在瓶身留下压痕。
