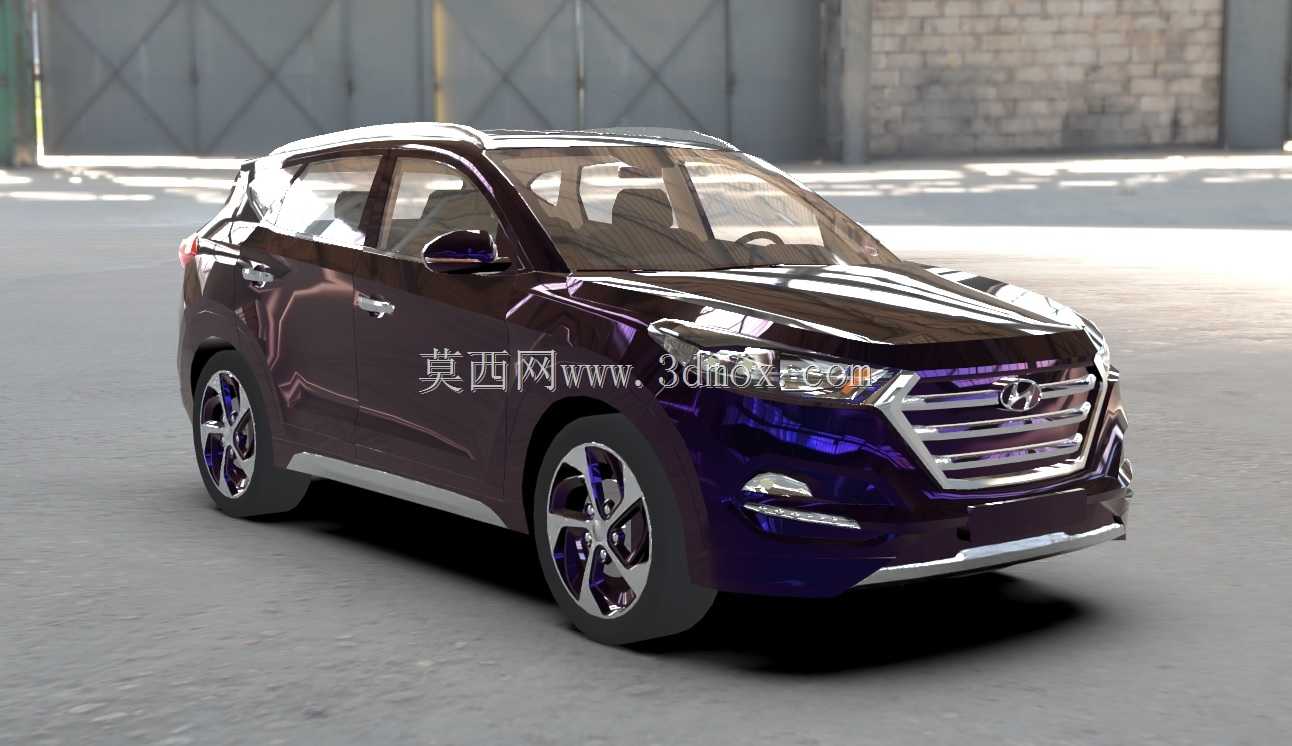

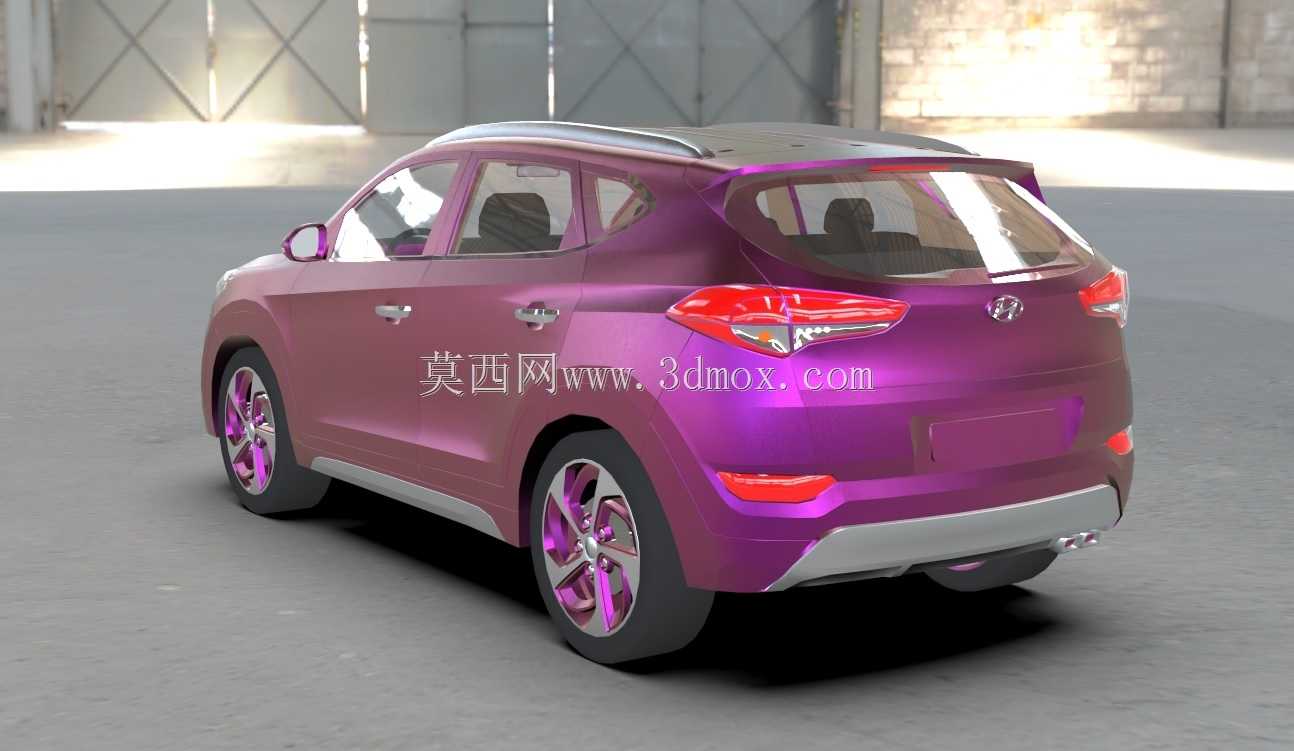

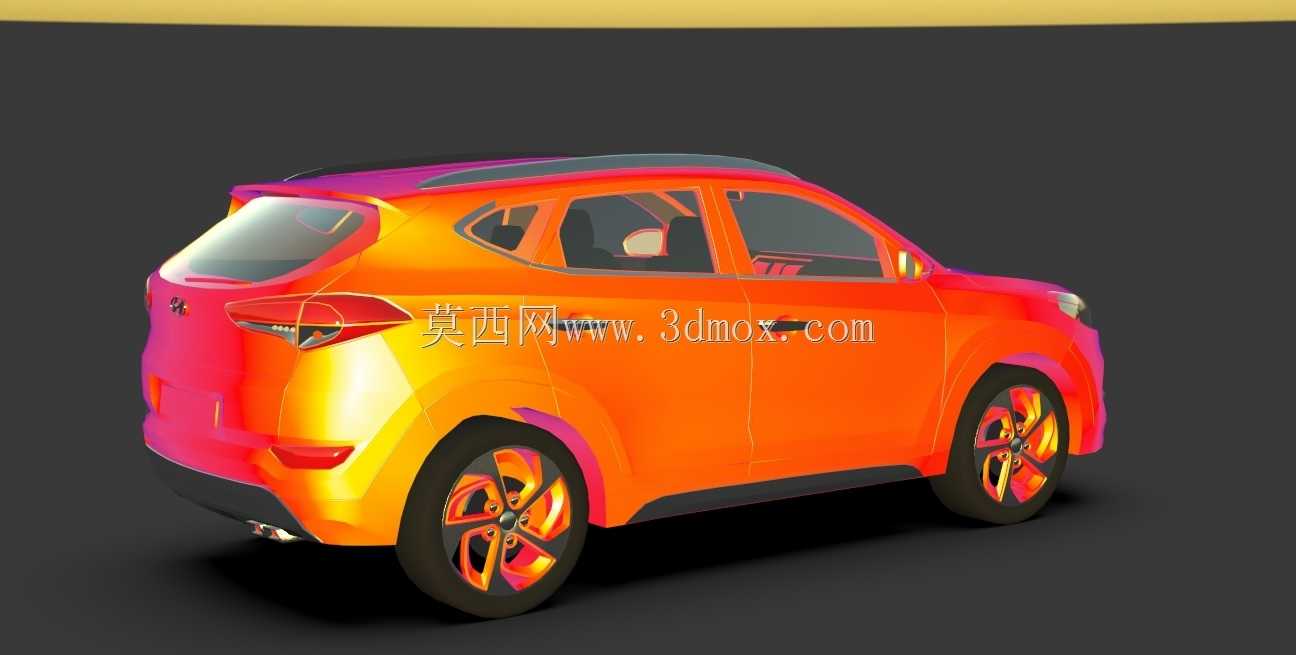

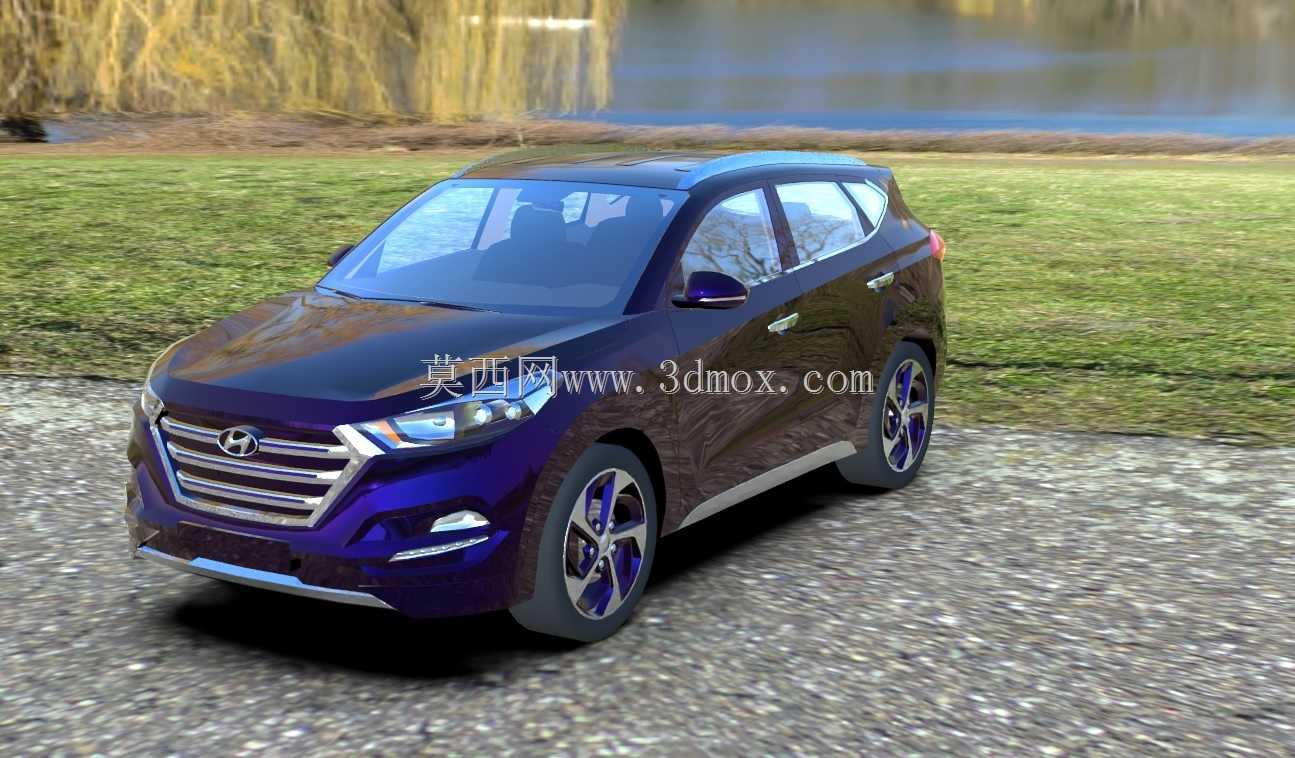

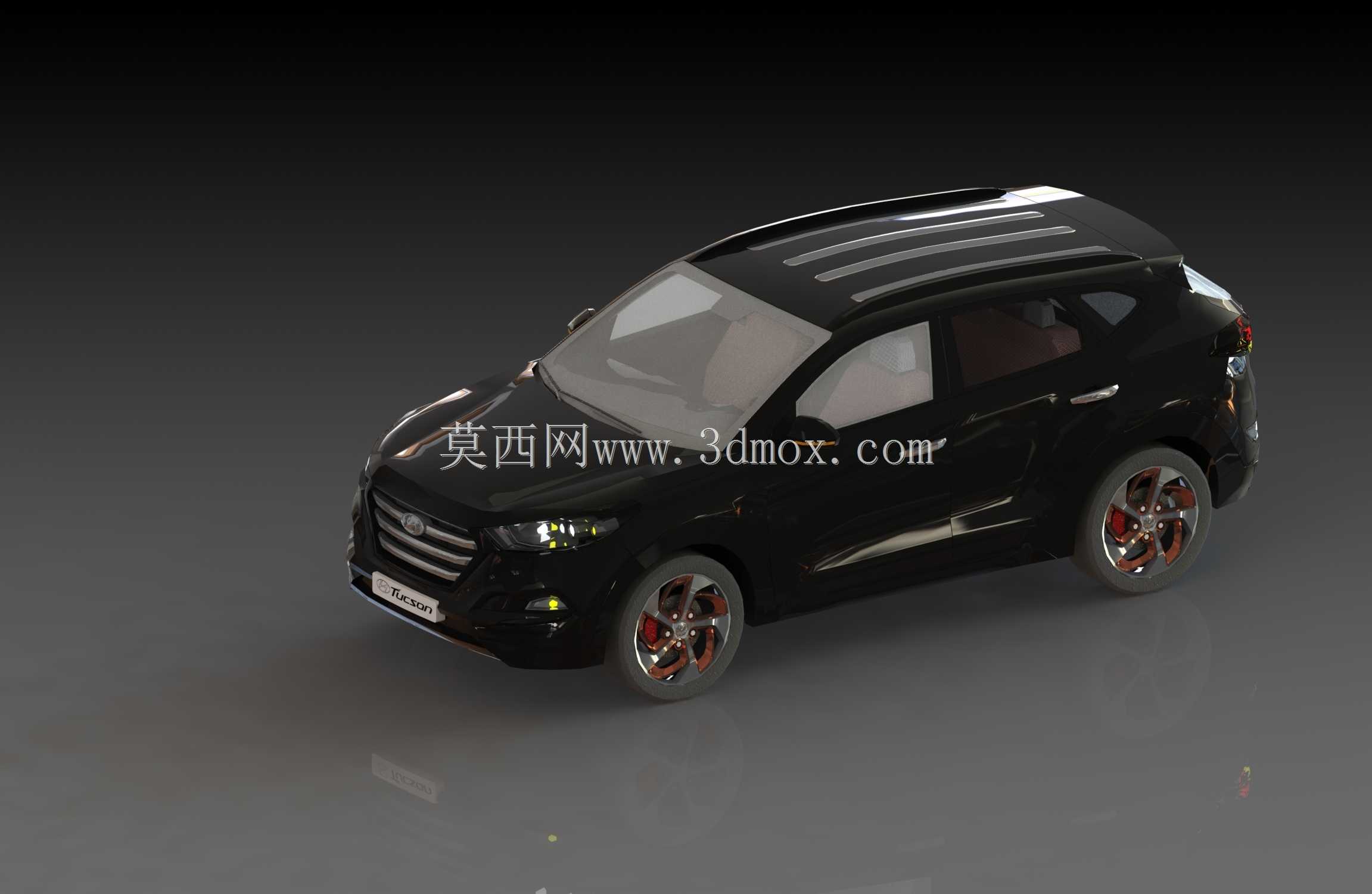

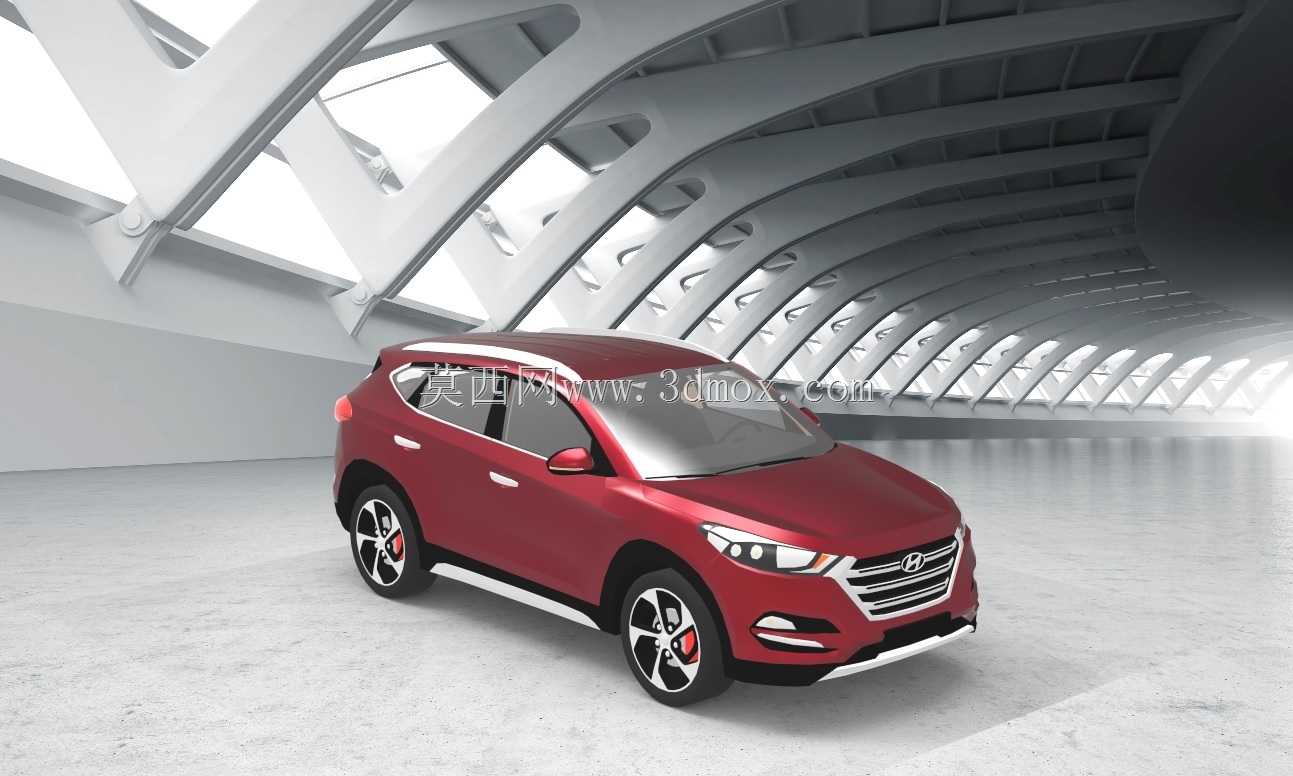

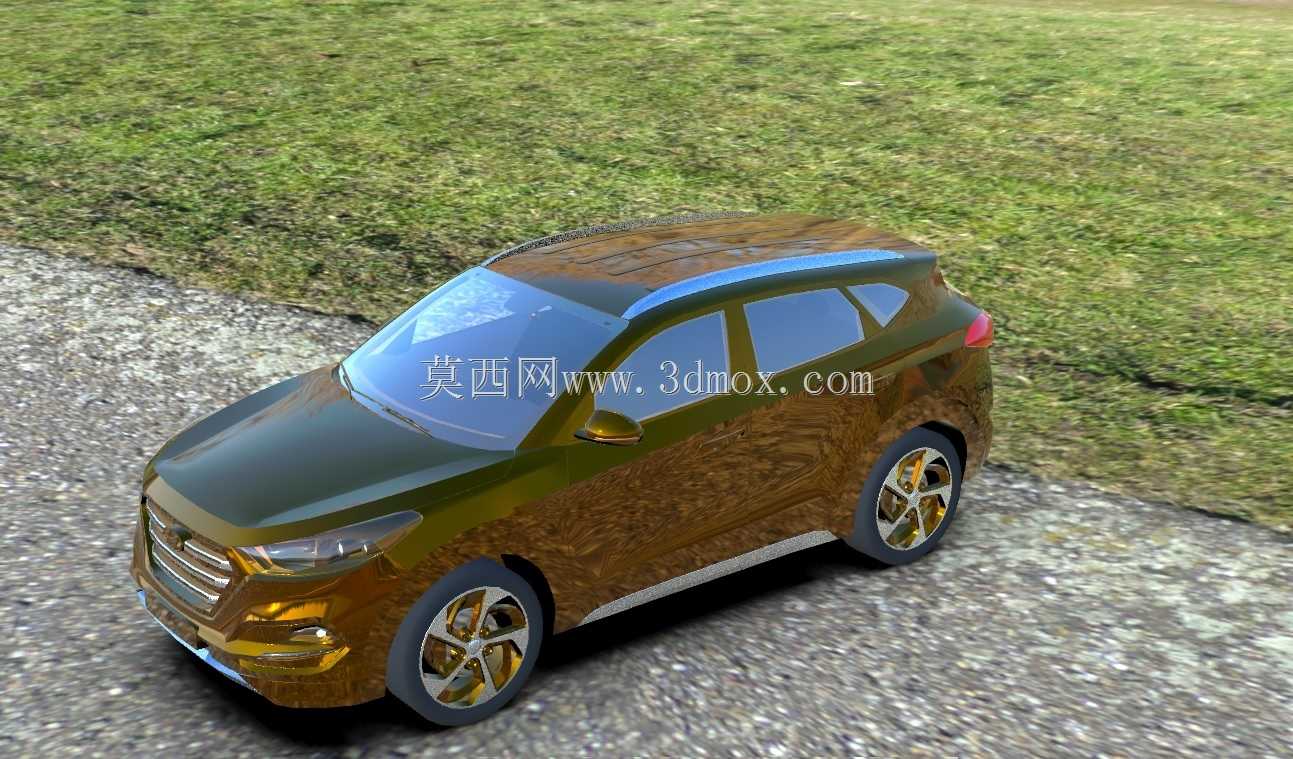

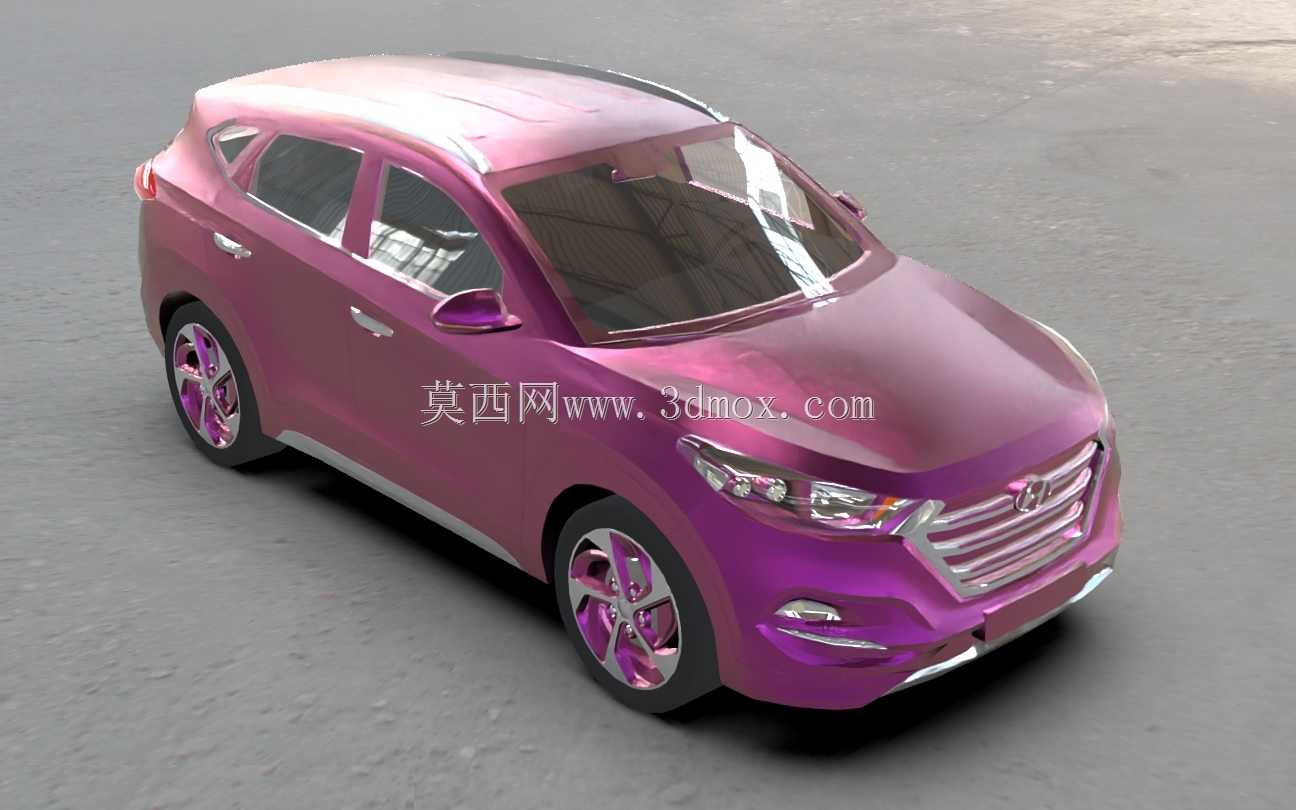

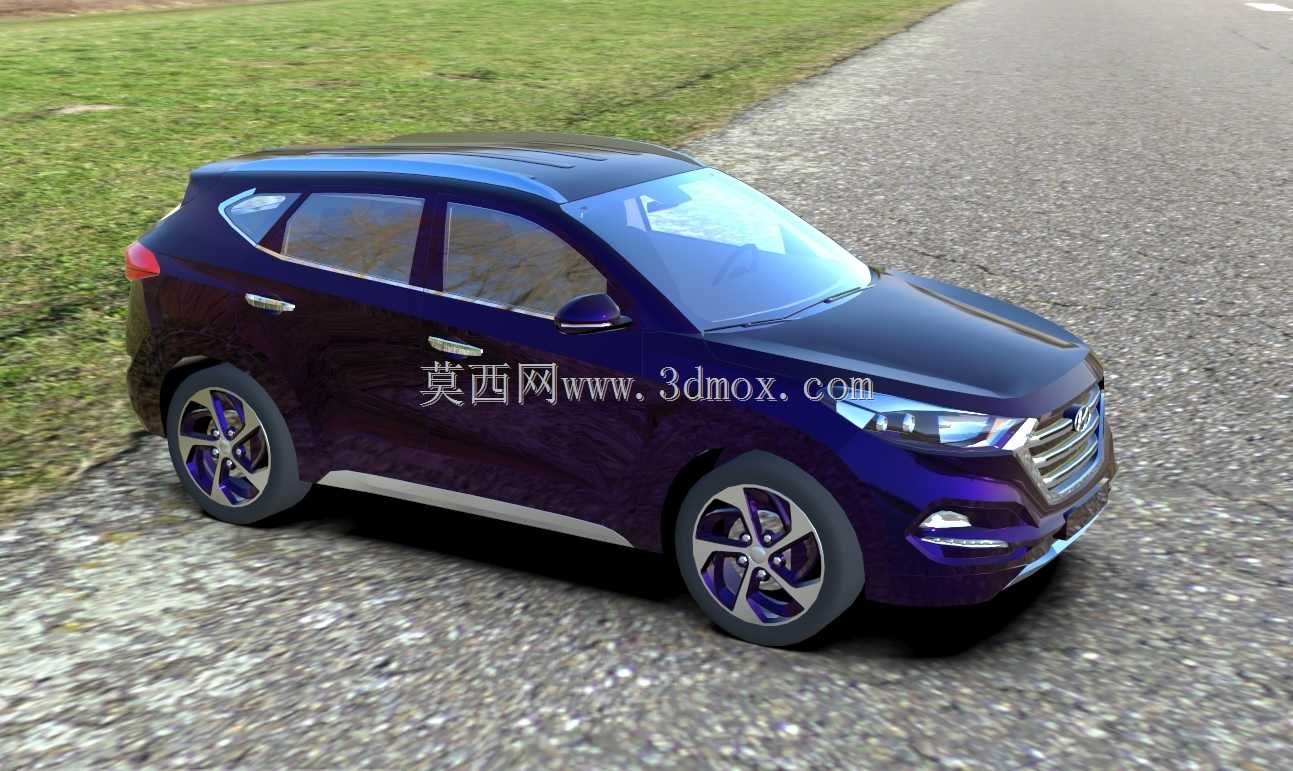

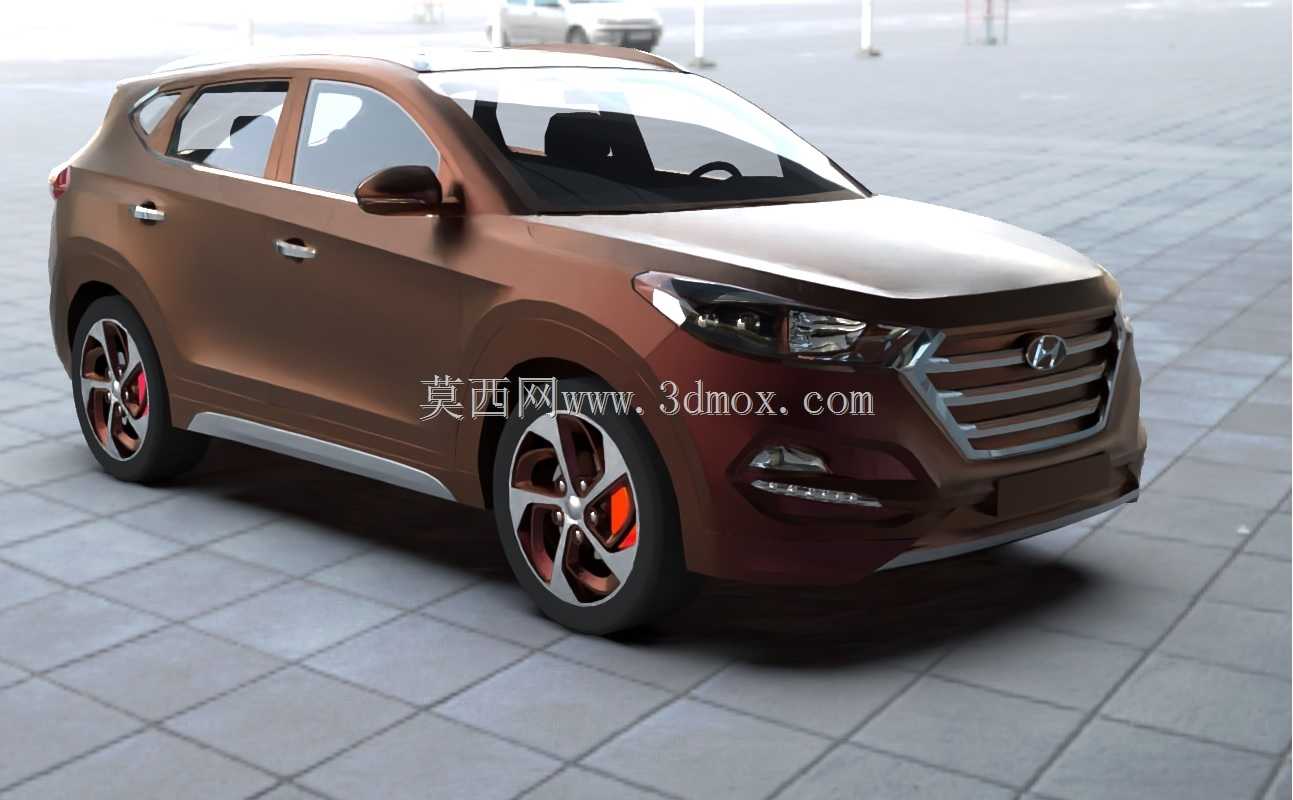

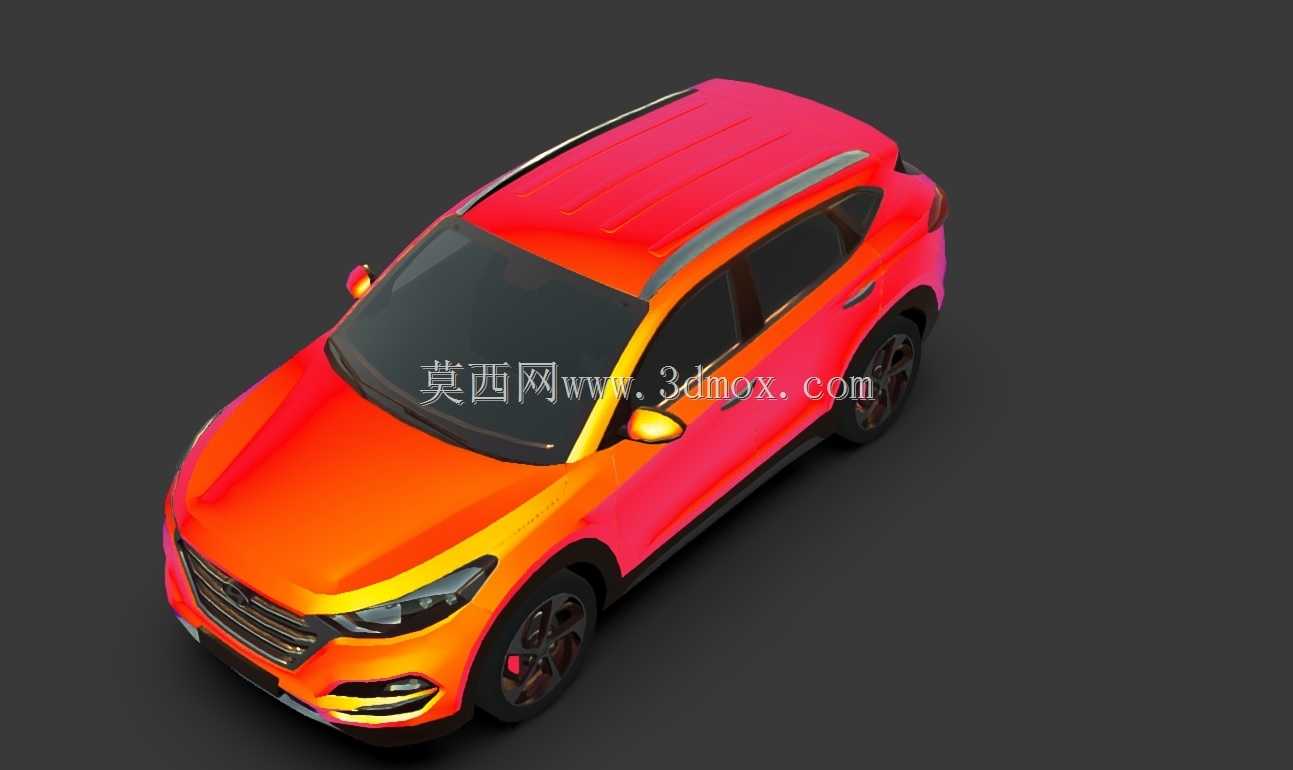

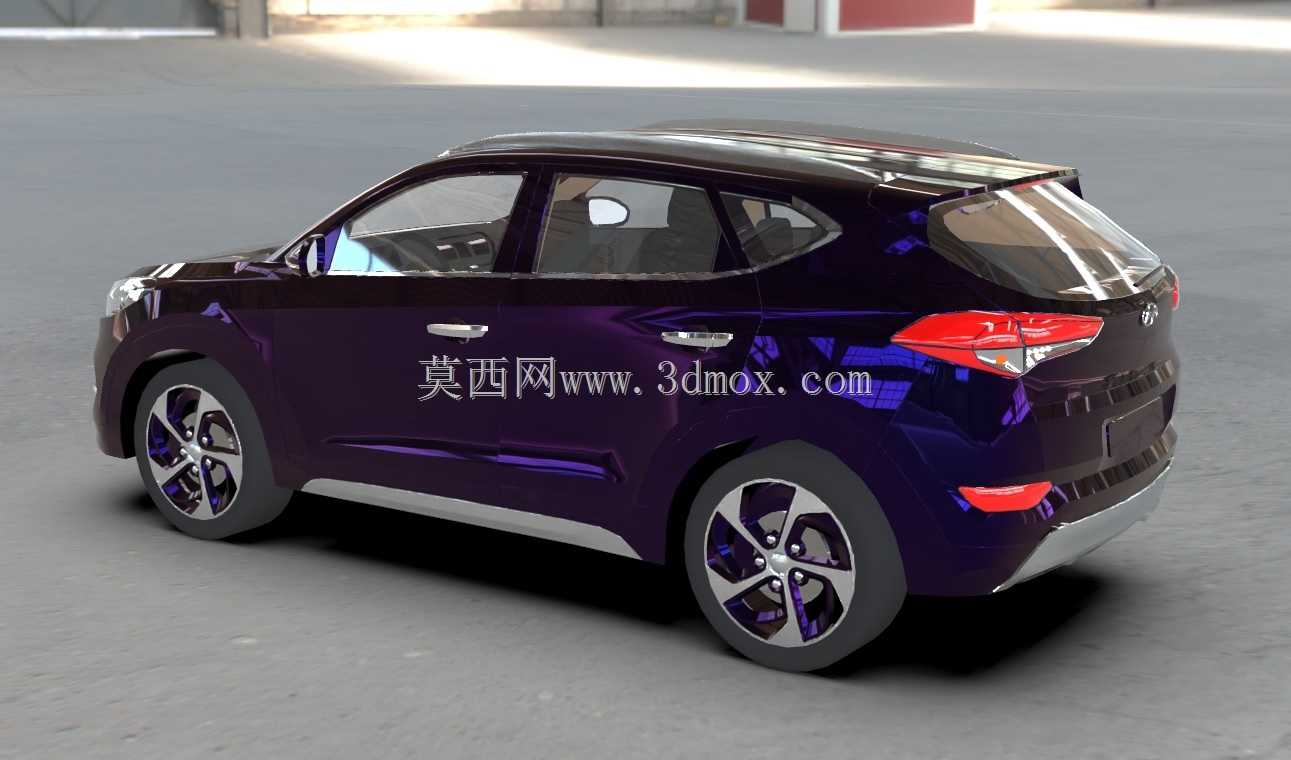

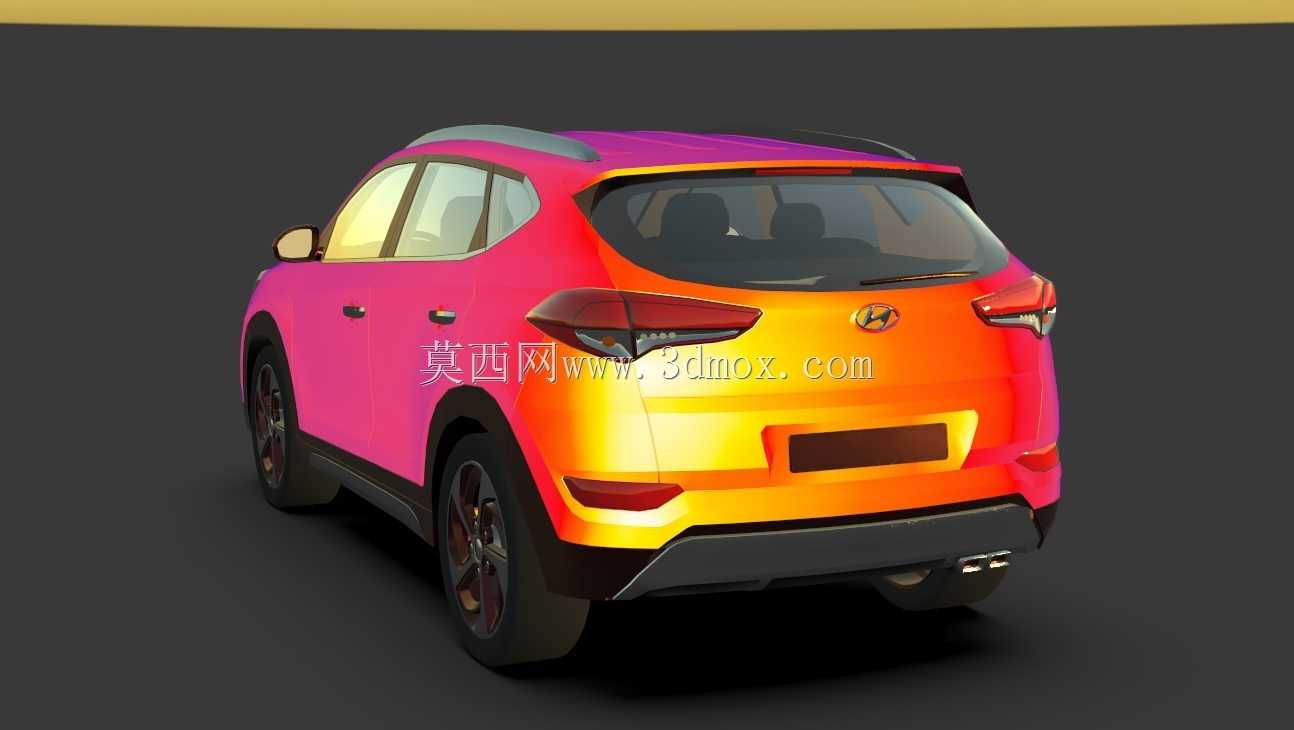

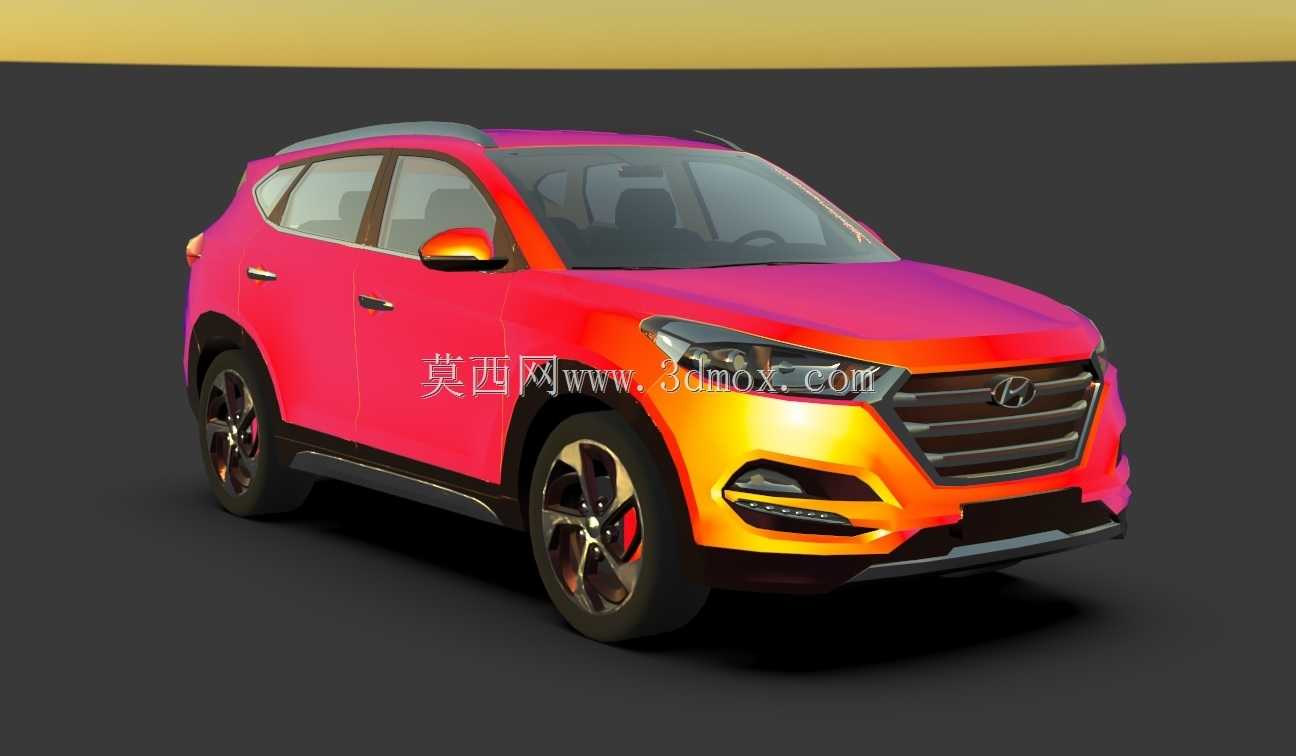

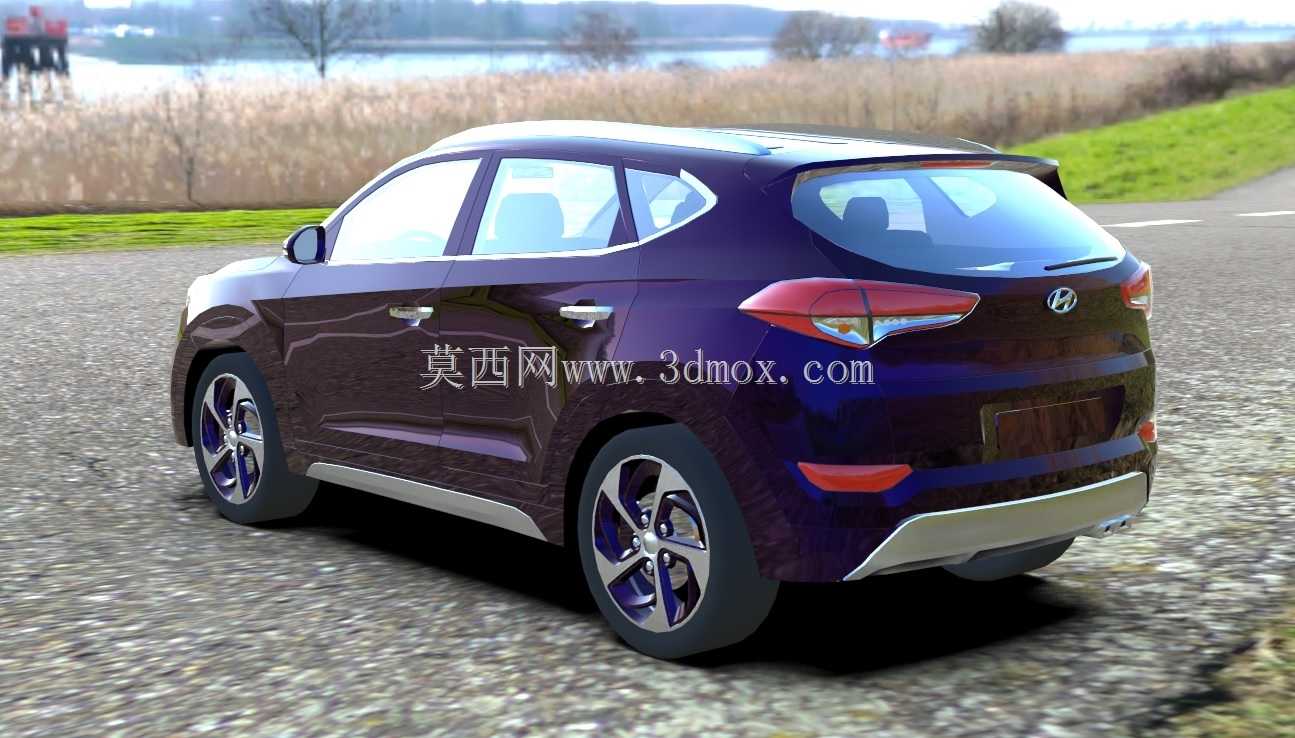

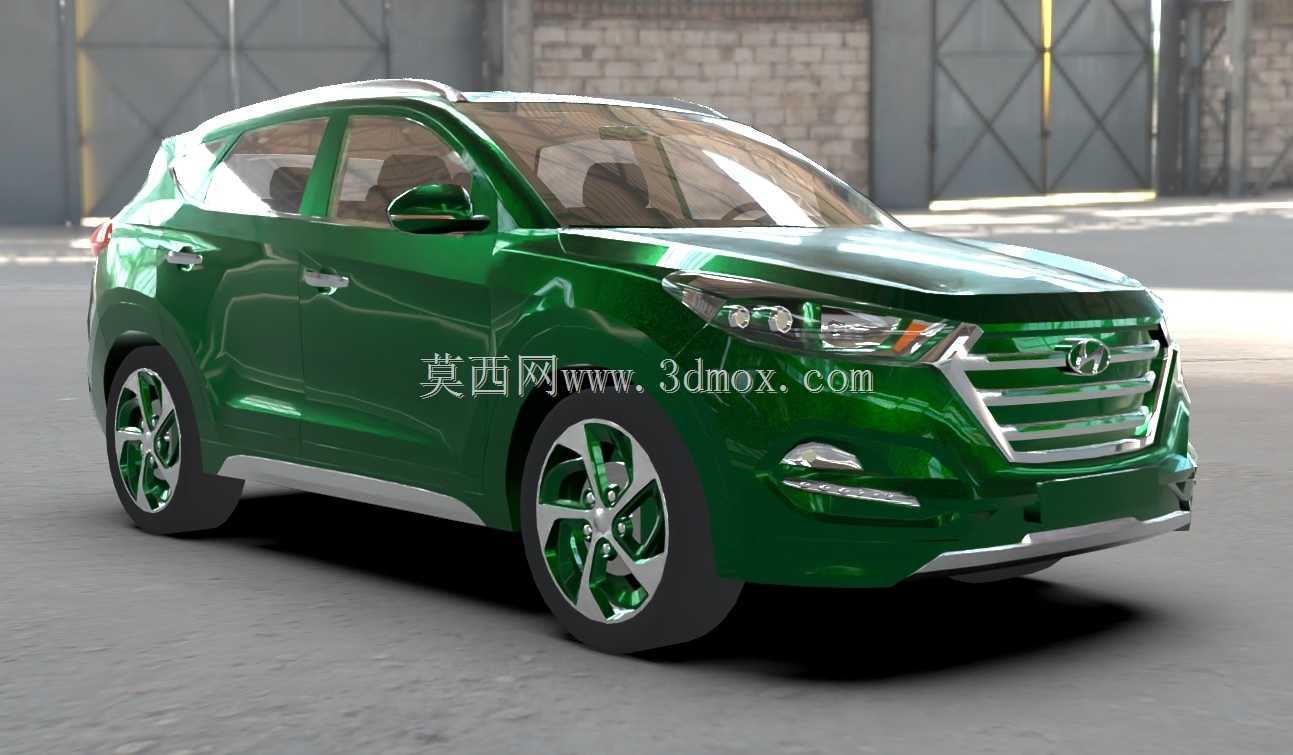

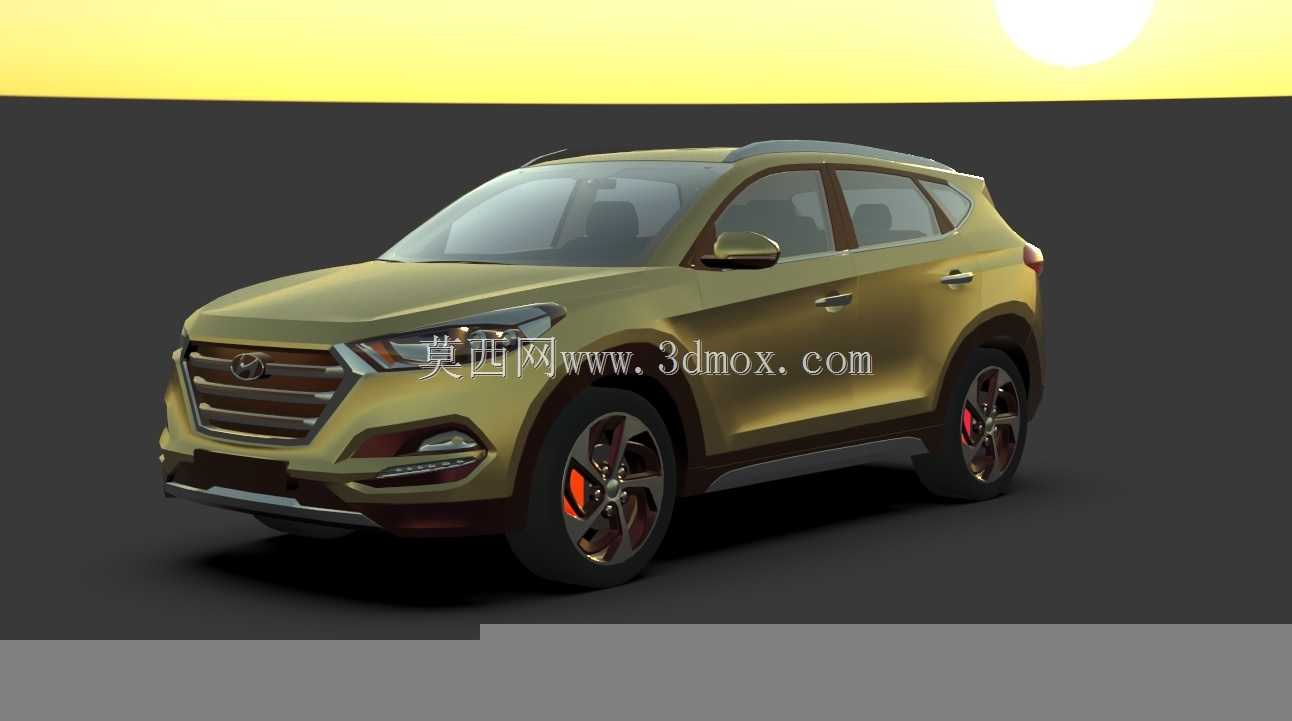

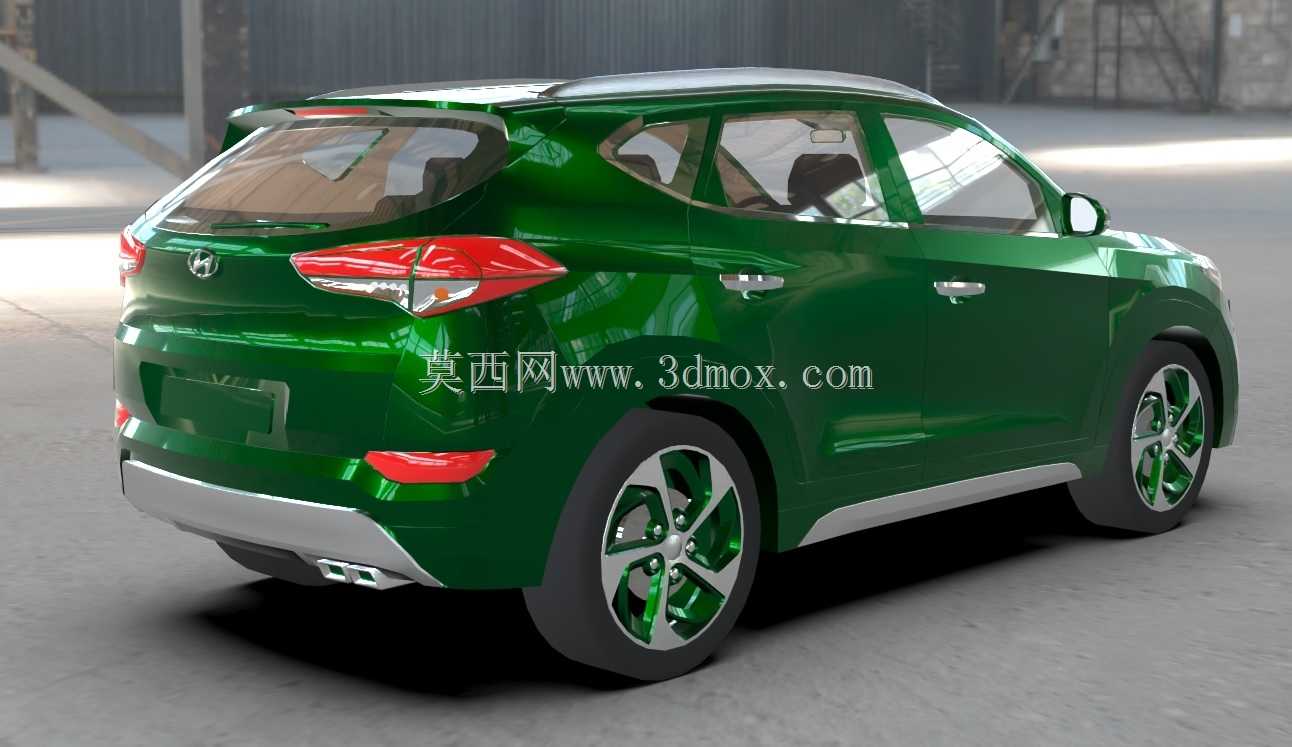

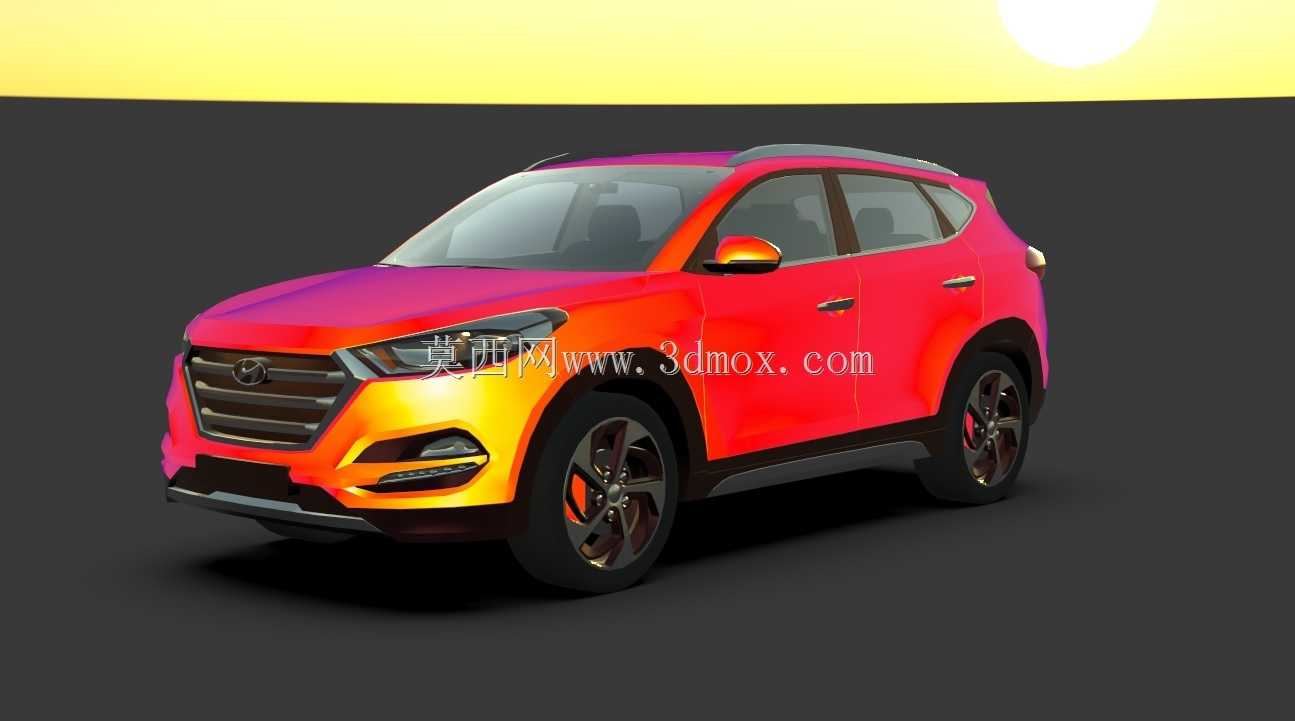

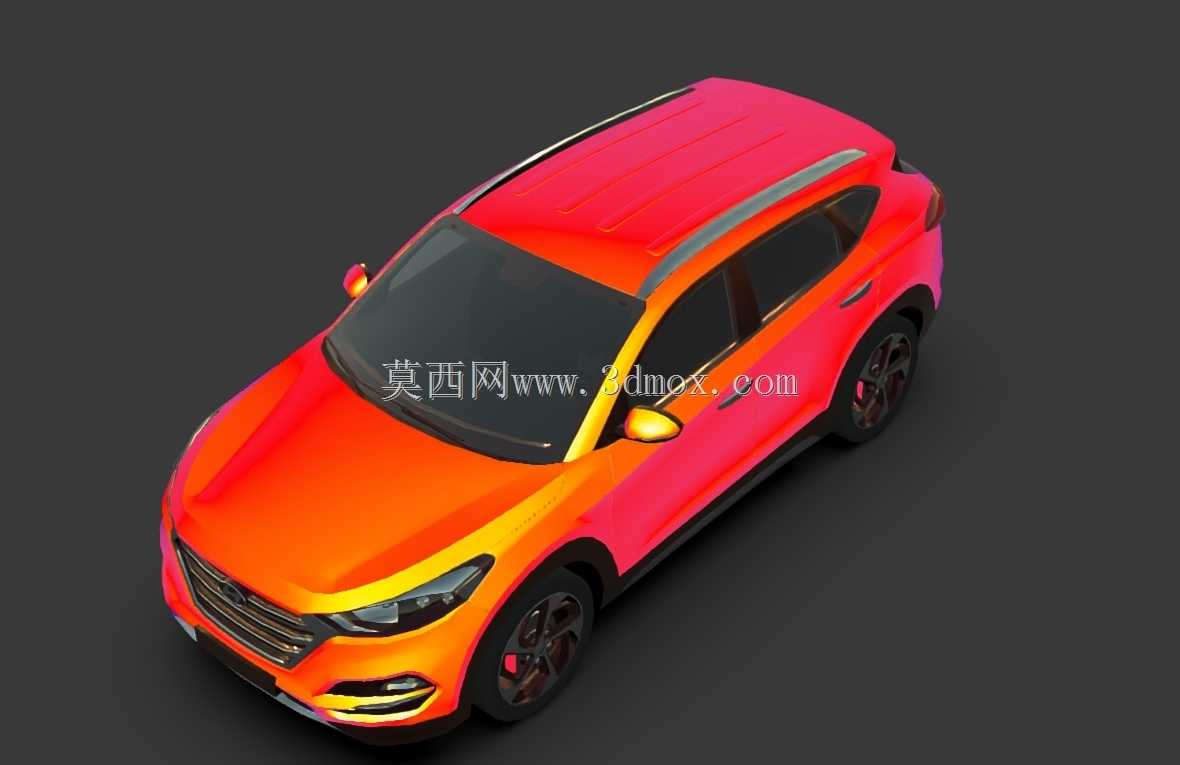

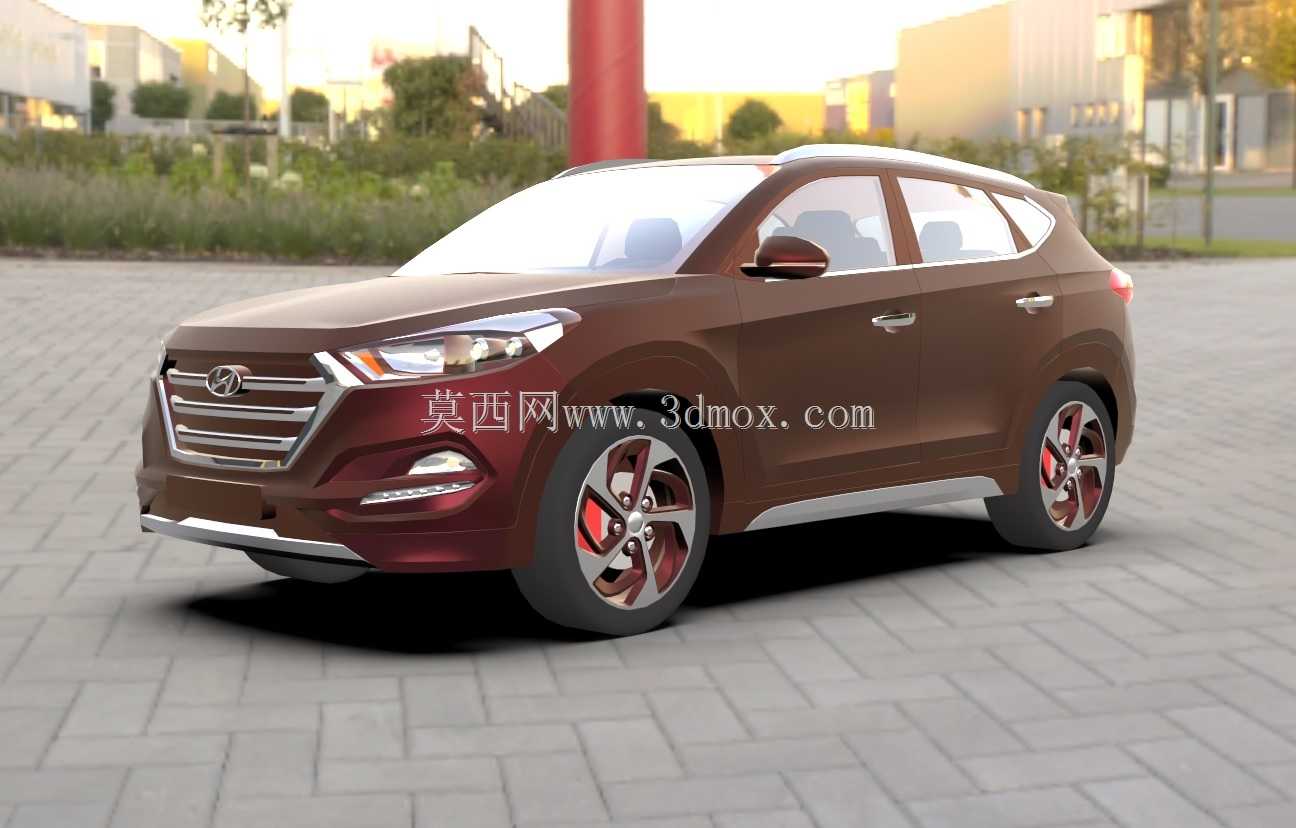

现代图森2015款整车外观结构数模

量产SUV的外饰曲面建模最容易踩的坑，是忽略冲压工序中板材的拉伸率极限，很多新手做的数模看着光影顺滑，实际开模时会在轮拱折线、腰线转角处出现局部拉裂风险。这款图森的外饰数模在曲面过渡处做了0.3度的微小拔模斜度预留，不是肉眼能察觉的形变，却能让冲压时板材流动更均匀，减少后续整形工序的工作量。车门下沿的防擦条安装位做了0.2mm的沉台公差，既保证装配后饰条与车门面差控制在0.5mm以内，又不会因为沉台过深导致冲压时出现积料褶皱。前保险杠的雾灯区域曲面做了分段曲率处理，靠近格栅的部分曲率半径控制在8mm，刚好满足注塑时的熔体流动要求，不会出现缺胶问题，靠近轮眉的部分曲率放缓到15mm，和翼子板的拼接缝隙能均匀控制在0.3mm，避免行驶中出现风噪。车顶行李架的安装座做了隐藏式的卡扣结构，数模里预留的卡扣变形量是0.15mm，既保证装配时能顺利卡入车顶的预埋螺母，又不会因为卡扣过松导致高速行驶时出现异响。后尾门的牌照安装位做了内凹的曲面过渡，边缘的圆角半径统一做了3mm处理，避免冲压时的应力集中，同时也能减少雨水在牌照框边缘的积留，降低长期使用后的锈蚀风险。外后视镜的安装基座做了倾斜的导流面，数模里调整了1.2度的倾角，能让行驶中气流顺着镜面外侧流过，减少镜面的风振噪音，基座和车门的连接面做了环形的密封槽，预留的密封胶条压缩量是0.8mm，刚好填满装配间隙，不会出现漏水问题。轮毂的辐条曲面做了等壁厚处理，数模里所有辐条的壁厚差控制在0.2mm以内，铸造时不会出现局部缩孔，动平衡调试时的配重块能减少30%的用量。前后风挡的安装面做了一圈均匀的粘接面，宽度控制在12mm，既保证玻璃粘接的结构强度，又不会因为粘接面过宽导致玻璃更换时拆卸困难。侧窗的玻璃升降导轨安装位做了定位凸台，数模里凸台的位置度公差控制在0.1mm，装配时不需要额外调整就能保证玻璃升降的顺畅度，不会出现卡滞或者异响。
