半剖结构家用轿车整车结构展示模型

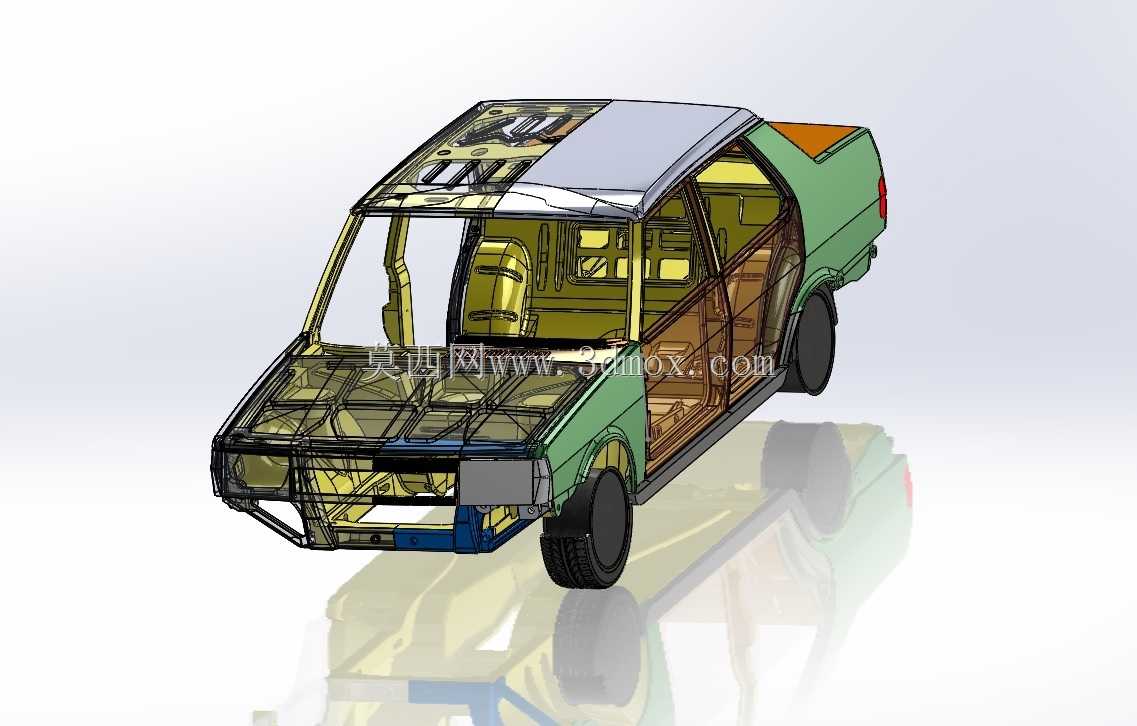

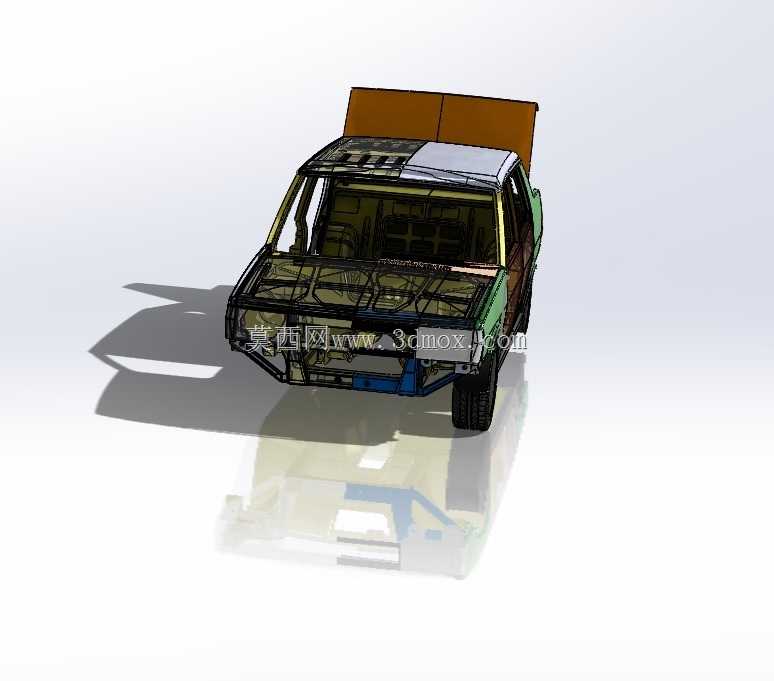

传统整车实物教学中，全封闭外壳无法直观呈现内部骨架与内饰的嵌套关系，拆解实物又会破坏结构完整性，反复拆装还会造成连接位磨损，无法长期用于实训展示。这款半剖轿车模型直接将单侧车身外壳做透明化剖切处理，把原本隐藏在钣金内侧的防撞梁走向、座椅安装点位、车门内板加强筋布局全部裸露在外，不需要拆解任何部件就能看清整车的层叠结构。

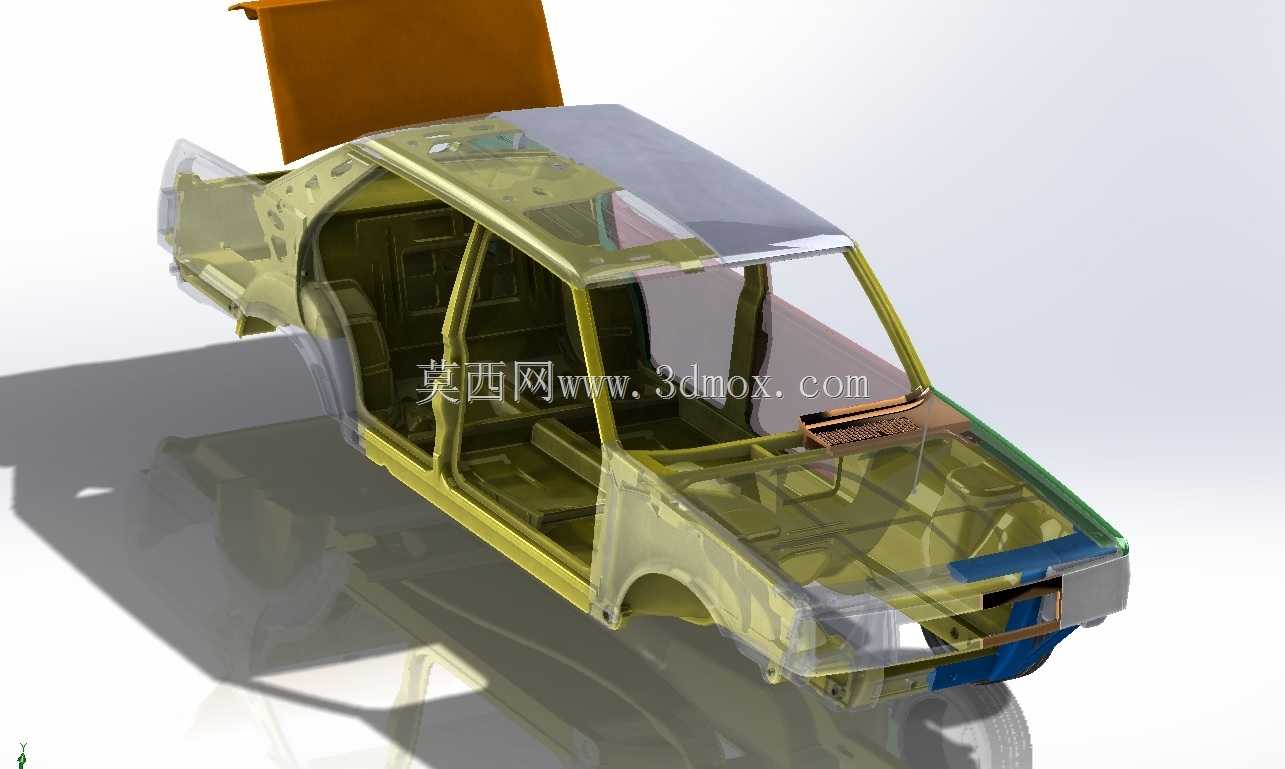

剖切边界的处理没有采用生硬的直切断面，而是顺着车身腰线的曲面走势做过渡，既保留了整车外观的辨识度，又不会让断面显得突兀。透明外壳部分的厚度严格按照实车钣金的厚度比例缩放，能清晰看到外壳与内部骨架之间的空腔，这部分空腔正是实车中布置线束、隔音棉、防撞缓冲结构的空间，观摩时能直接对应到实车的隔音设计、碰撞溃缩路径的布置逻辑。

内饰部分的细节没有做简化处理，座椅的支撑骨架、仪表台的安装支架、车门内饰板的卡扣位都做了等比例还原，甚至能看到座椅滑轨与底盘地板的连接固定点，这些点位恰恰是实车装配中容易出现公差累积的位置——滑轨安装位的同轴度偏差会直接导致座椅调节卡滞，模型里把这些配合位的间隙做了精准还原，能直观看到不同部件之间的配合余量。

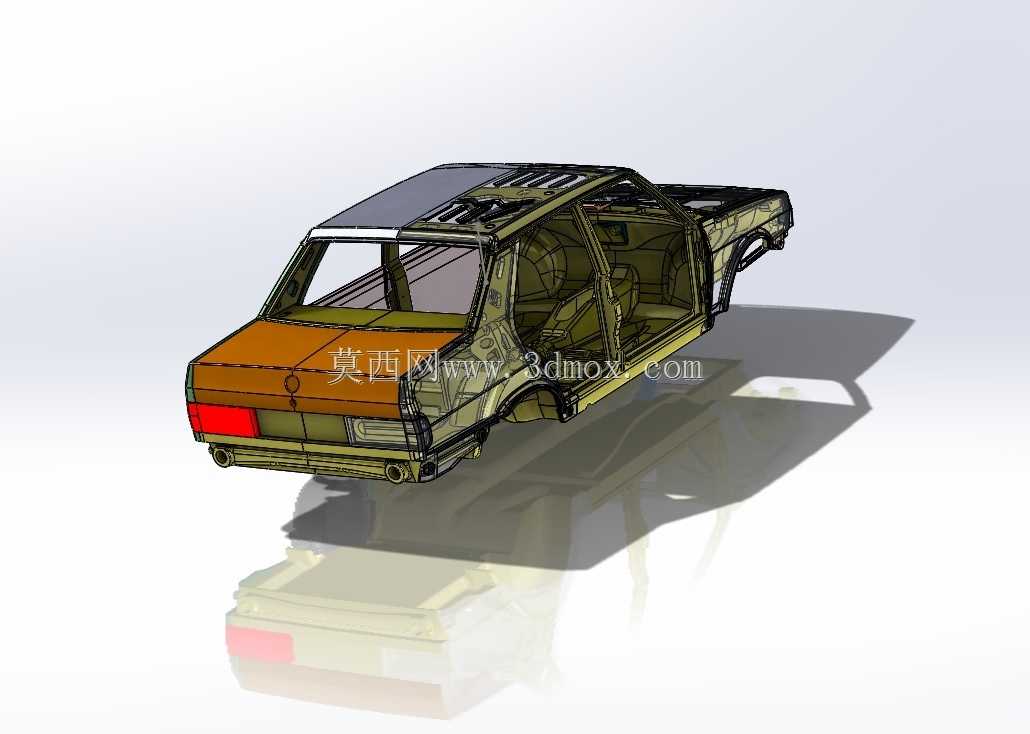

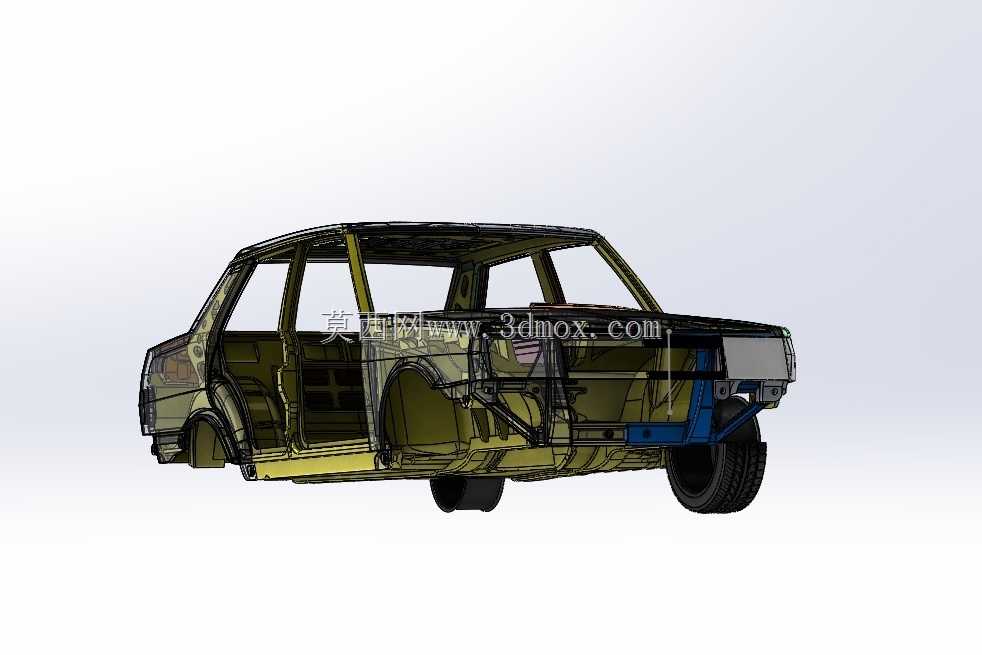

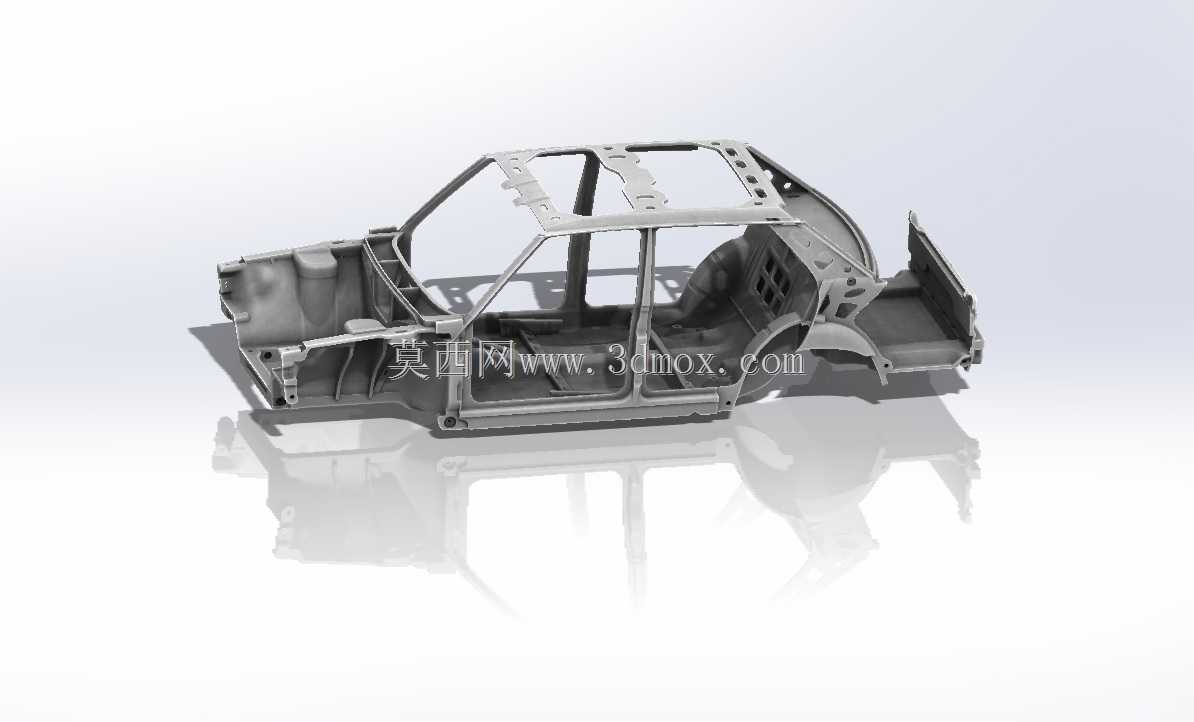

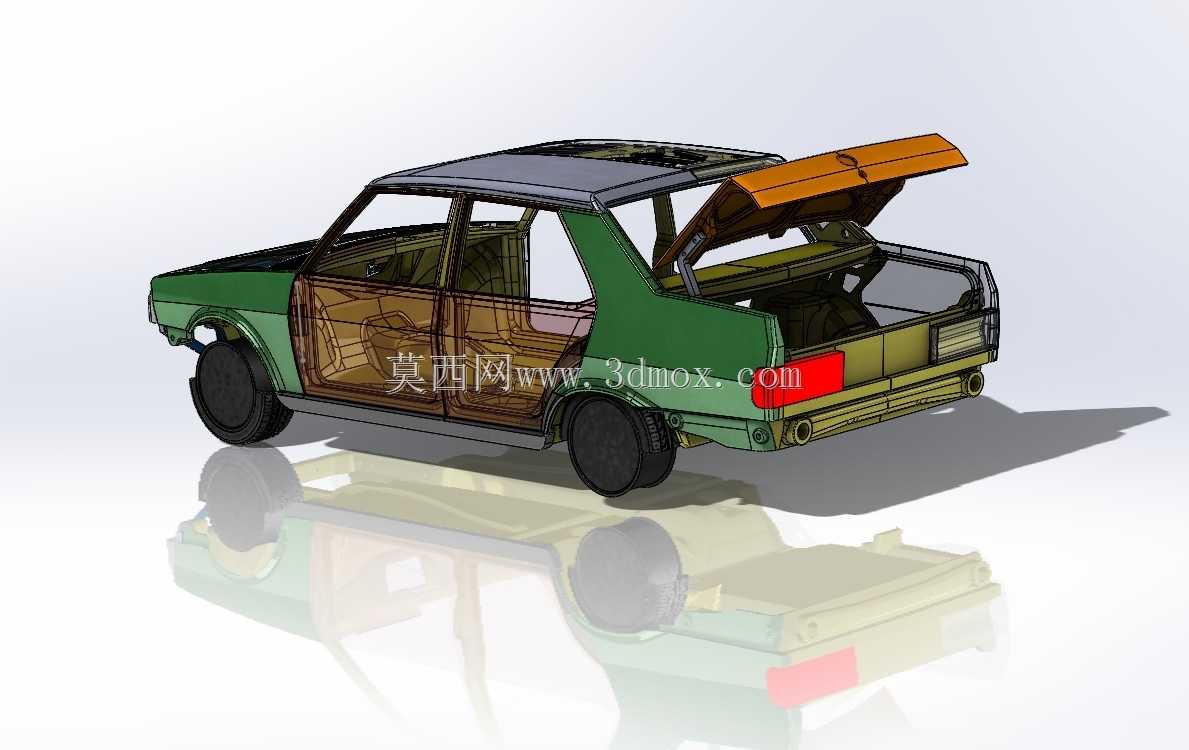

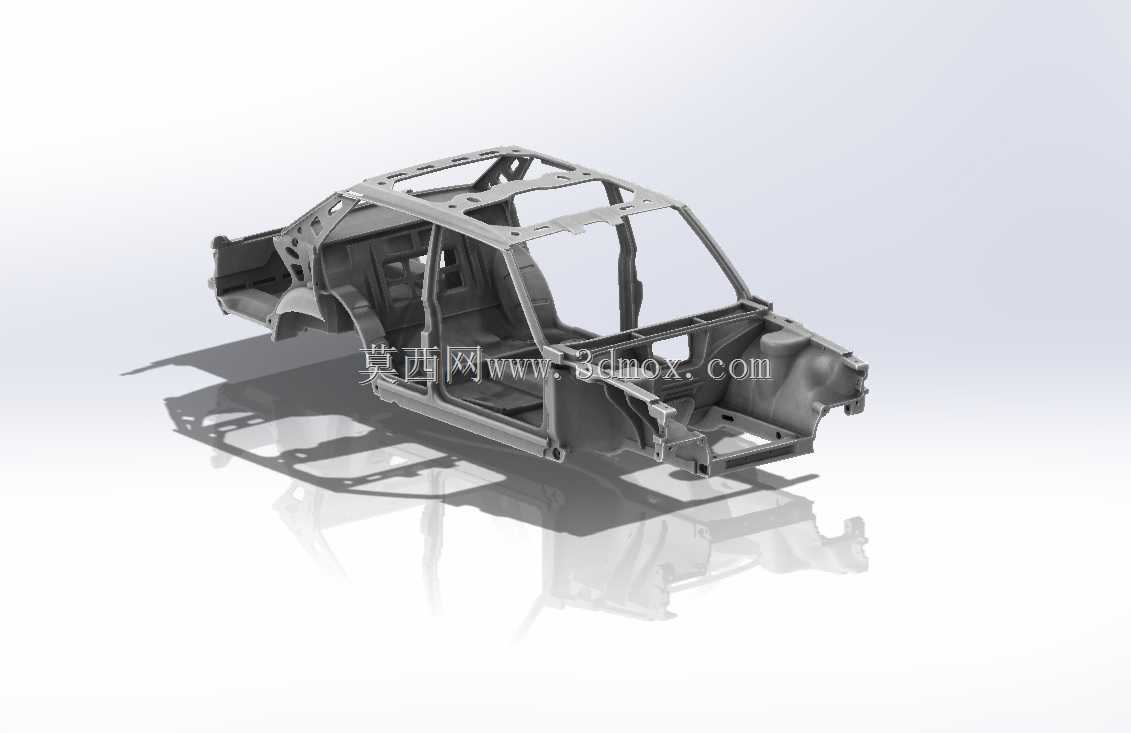

底盘部分的轮拱位置、悬挂安装座也通过半剖结构露出，能看到轮拱内板与车身纵梁的连接方式，纵梁上的焊点位置都做了对应标识，这些焊点的排布密度直接关系到车身扭转刚度，不同位置的焊点间距差异也能在模型上直接观察到。后备箱部分的侧围剖切后，能看到后备箱隔板与后翼子板的连接结构，以及尾灯安装位的加强结构，这些位置在实车维修中经常需要切割修复，模型上的结构展示能帮助维修人员快速定位内部加强筋的位置，避免切割时破坏承重结构。

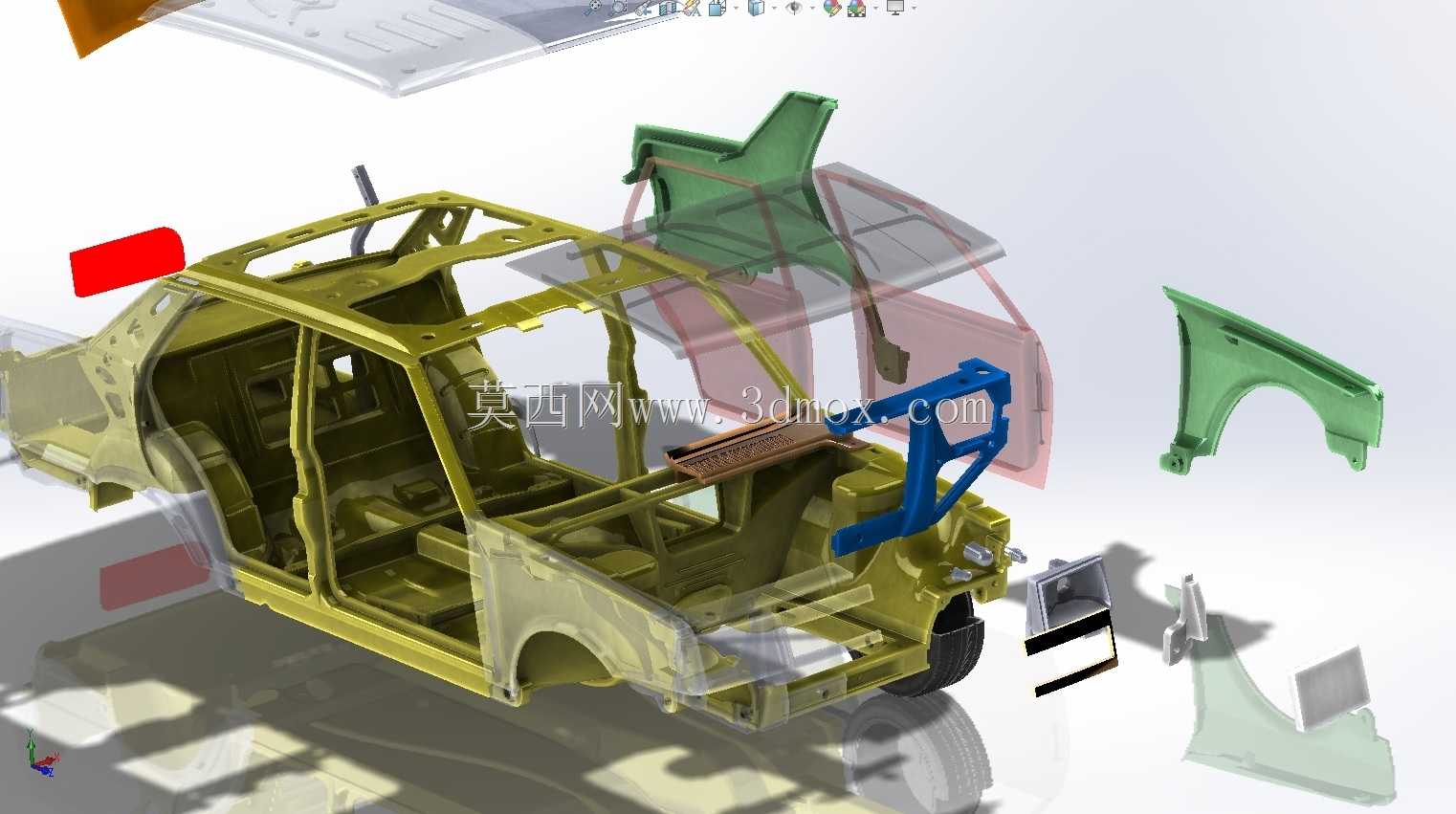

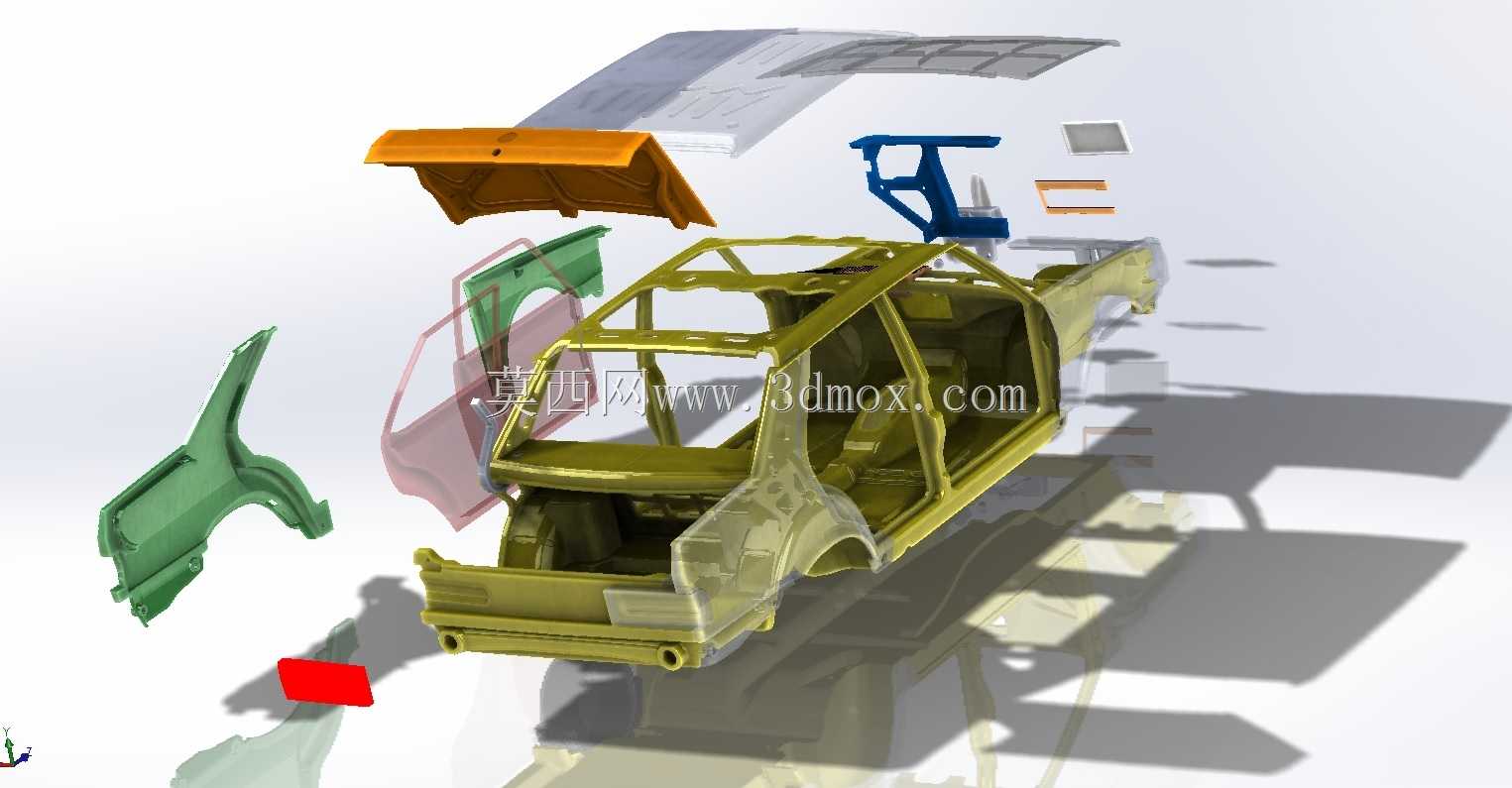

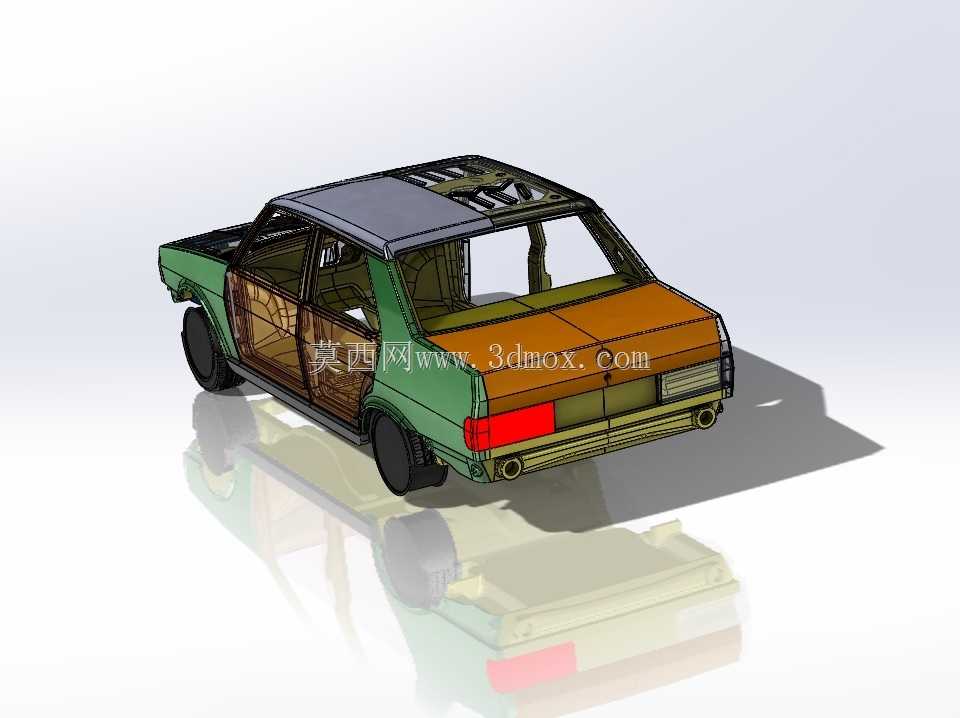

模型的配色区分也做了针对性设计，车身骨架用深灰色呈现，内饰结构用暖黄色区分，外壳部分用半透明绿色，不同功能的部件用不同颜色区分，观摩时不需要额外标注就能快速分辨不同系统的部件边界。车轮部分保留了完整的轮胎与轮毂结构，能看到轮毂与转向节的连接点位，以及刹车盘的安装位置，对应到底盘部分的布局，能完整梳理出从车轮到悬挂再到车身的传力路径。

这种半剖展示模型不需要额外的拆解工具，就能让学习者快速建立整车结构的空间认知，避免了二维图纸无法呈现层叠关系的弊端，也解决了实物拆解成本高、易损坏的问题，不管是用于汽修专业的入门教学，还是用于整车设计的结构方案展示，都能直观传递结构设计的逻辑。
