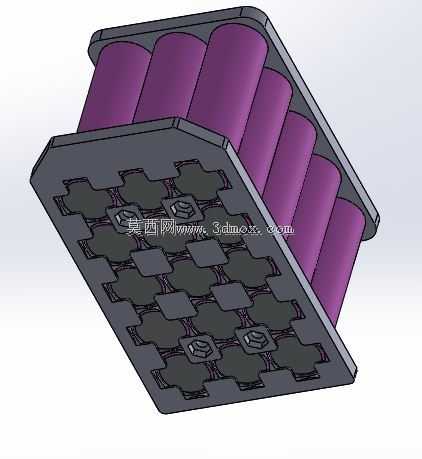

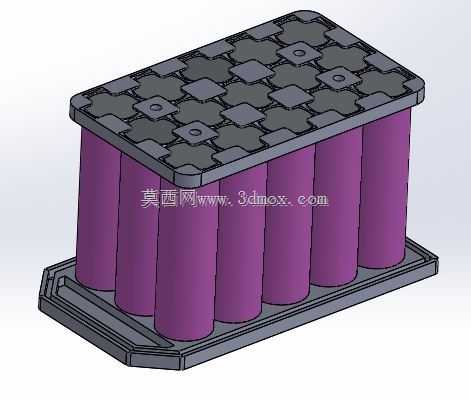

这套结构件面向圆柱锂电池成组工序设计,核心作用是把十五支18650规格圆柱电芯按3列5行的矩阵规整排布,同时在电芯上下两端提供定位约束,避免电芯在模组内部出现径向窜动、轴向移位,也让相邻电芯之间保留均匀的散热间隙,是小型储能包、便携动力电源、后备供电模组里非常常见的配套固定结构。

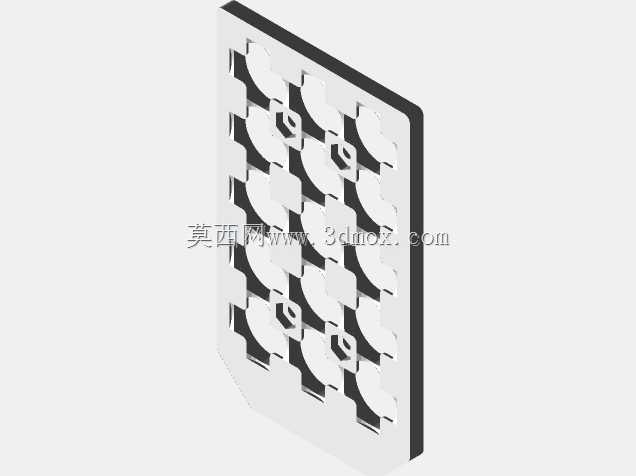

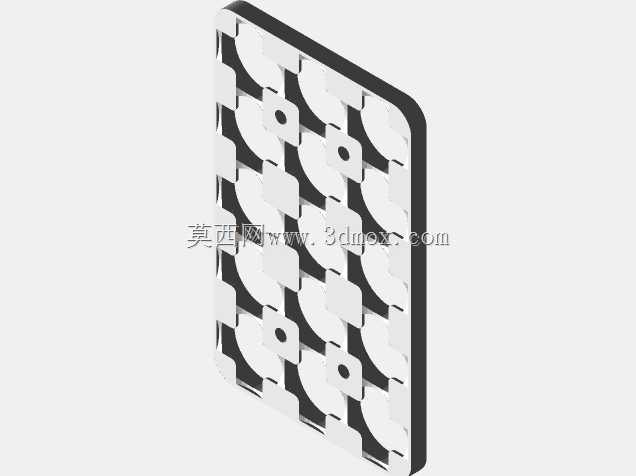

从实际装配场景来看,这类支架最先要解决的是批量电芯入组的对位效率问题。下端托盘开设和电芯外径匹配的沉孔,电芯竖直放入后底端直接落入定位槽,不需要人工逐支调整间距;上端盖板对应每一支电芯的位置开出避让孔,电芯正极、负极的极耳区域可以从孔位露出,后续焊接镍片、采集线束的时候不会被塑胶结构遮挡。盖板上预留的几处带孔凸台,是用来穿装锁紧螺杆或者自攻螺钉的,上下两件支架通过紧固件拉紧之后,整组电芯被夹在中间,哪怕模组随设备经历振动、倾斜搬运,电芯也不会从架体里松脱。
设计过程里首先要卡死的是电芯的外形边界:18650圆柱电芯的公称直径为18mm,公称长度65mm,支架的定位孔内径要取合理的配合公差,既不能过紧导致电芯压入时外层绝缘皮被刮伤,也不能过松让电芯在孔内晃荡。孔与孔的中心距通常会留出1~2mm的间隙,这个间隙一方面作为电芯充放电时的散热风道,让自然对流或者强制风冷的气流可以从电芯侧壁之间流过,带走工作产生的热量;另一方面也避免相邻电芯的金属外壳直接接触,哪怕单支电芯外层绝缘膜出现轻微破损,也不会造成正负极壳体短路。

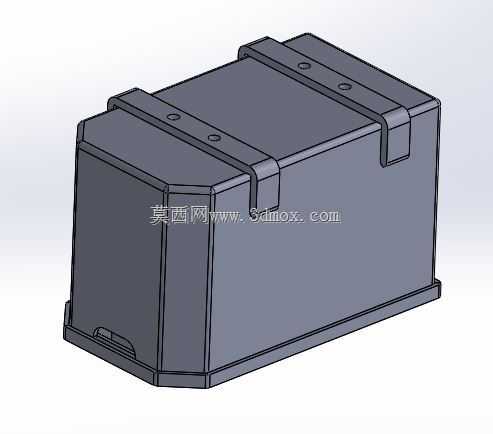

架体的外轮廓做了切角处理,不是生硬的直角矩形,对应电池仓内部的安装避让空间,模组装入设备外壳的时候,边角不会和仓体的加强筋、接线柱发生干涉。上下支架的边缘都做了外翻的挡边,下端托盘的挡边可以托住电芯底部的边缘,防止电芯从下方滑脱;上端盖板的挡边则覆盖电芯顶部的外圈区域,把电芯的轴向窜动量限制在极小的范围里。盖板表面不同区域做了分区的凹槽造型,这些凹槽一方面是减少塑胶材料的整体用量,降低零件自重和成型后的收缩变形,另一方面凹槽形成的加强筋网格可以大幅提升薄板状盖板的抗弯刚度,当紧固件在几个锁紧点施加压紧力的时候,盖板不会出现中部拱起、边缘翘曲的问题。
从模组集成的角度考虑,这套支架不需要额外增加复杂的辅助固定件,十五支电芯排布完成后整体外形规整,长宽尺寸完全由3行5列的孔位中心距叠加两端壁厚决定,高度方向则等于电芯长度加上上下支架的板厚,设计人员在规划电池仓内部空间的时候,可以直接按照这个外轮廓预留安装位,不用再为零散电芯单独设计固定结构。架体本身采用绝缘塑胶材质,本身就具备电气隔离的作用,电芯侧壁和支架接触的位置不会出现导电通路,哪怕模组底部靠近设备的金属壳体,也能通过下支架的绝缘层隔开,避免漏电风险。
在维护场景下,这种分体式上下支架的设计也很实用,如果模组里某一支电芯出现性能衰减需要更换,松开几处锁紧螺钉就能取下上端盖板,直接抽出故障电芯替换,不需要把整组电芯全部拆解,大幅降低后期维护的操作成本。支架上预留的定位凸点和对位缺口,还可以和配套的电池仓底座配合,模组装入设备时可以快速对位,防止装反方向,也能限制整个电池模组在仓内的前后左右位移。
整套结构没有多余的复杂特征,所有造型都服务于电芯定位、绝缘隔离、散热留隙、装配锁紧这几个核心需求,建模过程中孔位阵列、加强筋布局、安装凸台的位置都经过规整排布,既满足注塑成型的工艺要求,避免出现壁厚不均导致的缩水缺陷,也完全适配小容量锂电池组的成组使用需求。
