四轮马车钢管桁架车架结构设计

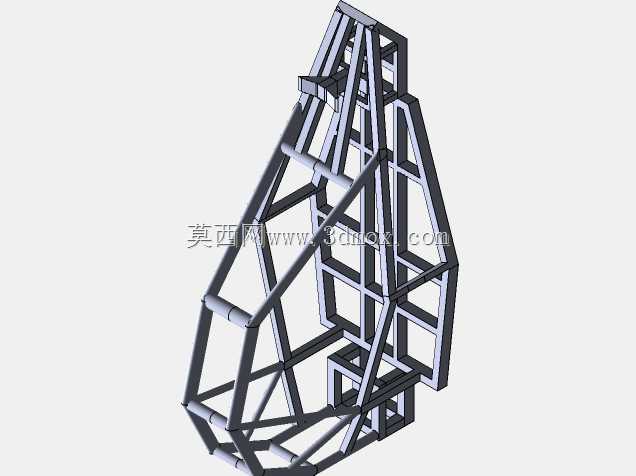

　　这套车架结构以圆管杆件作为主要承载单元，整体轮廓按照四轮马车的乘坐与行驶姿态搭建，前端收窄上扬形成车头导向区，中后段围合出乘员舱的支撑边界，底部预留轮轴安装位与悬架连接点位，所有杆件通过空间交错焊接形成连续桁架，把整车行驶过程中产生的弯曲、扭转、冲击载荷分散到每一根管材上，相比整块钣金冲压车架，在同等刚性目标下能大幅降低整体自重。从实际使用场景来看，这类桁架式车架既可以用于观光景区的复古马车改装，也能作为低速电动观光车、轻量化实验载具的承载基底，景区运营场景里车辆需要频繁在铺装步道与缓坡草地之间切换，桁架的镂空结构不会积存雨水与落叶，日常冲洗维护时水流可以直接穿过杆件间隙，不会出现封闭腔体内部锈蚀无法排查的问题；

　　高校车辆工程专业做轻量化载具实验时，这种全外露的杆件布局也方便在不同位置粘贴应变片，直接采集各段管材在满载过弯、紧急制动工况下的应力数据，不需要额外拆解外覆盖件。设计思路上没有采用规整的矩形网格排布，而是顺着载荷传递路径布置斜向撑杆：车头区域的斜杆从前端牵引点向后下方延伸，直接把马匹牵引或者电机驱动的拉力传导到底部主纵梁，避免拉力集中在车头薄板焊缝处；乘员舱两侧的交叉斜杆形成多个三角形稳定单元，当车辆单侧车轮压过路面凸起、车身受到扭转载荷时，交叉撑杆会分别承受拉压作用力，阻止车架发生平行四边形形变。车架顶部的杆件顺着座舱轮廓向上收拢，既可以作为遮阳篷、雨棚的安装骨架，也能在车辆发生侧翻时形成防滚保护空间，避免乘员头部直接接触地面。

　　杆件连接节点处都做了相贯线切口处理，建模时每一根圆管的端部都按照对接管材的外径生成贴合曲面，现场焊接时不需要现场手工修磨管口，装配定位效率更高，焊缝沿着相贯线连续分布，连接强度远高于管口直接抵在管材外壁的点焊结构。安装边界方面，底部左右两侧的横向圆管间距按照常规低速车轮距设定，两端预留的轴座安装平面可以适配整体转向前桥与固定后桥，车架中部的方形框架区域专门预留了座椅安装孔位，不需要在主承载管材上额外打孔破坏截面强度，脚踏、制动踏板、转向机构的安装支架都可以直接焊接在底部预设的短管支座上。车头最前端的连接座同时兼容马匹牵引杆与电动驱动模块的安装接口，在同一份车架基础上可以快速切换畜力牵引与电力驱动两种配置，不需要重新改动主桁架结构。

　　整车外轮廓没有突出的尖锐边角，所有杆件端部都做了封闭处理，既防止管材内部进水锈蚀，也避免日常上下车时剐蹭乘员衣物。建模过程中所有杆件的中心线都先在三维草图里完成空间定位，再通过扫掠生成实体管材，后续如果需要调整轴距、座舱宽度或者车头高度，只需要修改三维草图里的控制点坐标，所有关联管材会自动更新长度与对接角度，不需要逐根重新建模，对于后续做有限元分析也十分友好，可以直接抽取杆件中心线生成梁单元网格，快速计算不同管径、壁厚下的刚性与重量平衡，在满足满载工况强度要求的前提下优先选用薄壁管材，进一步降低整车整备质量，减少行驶过程中的滚动阻力。
