透明外壳有刷直流电机内部结构展示

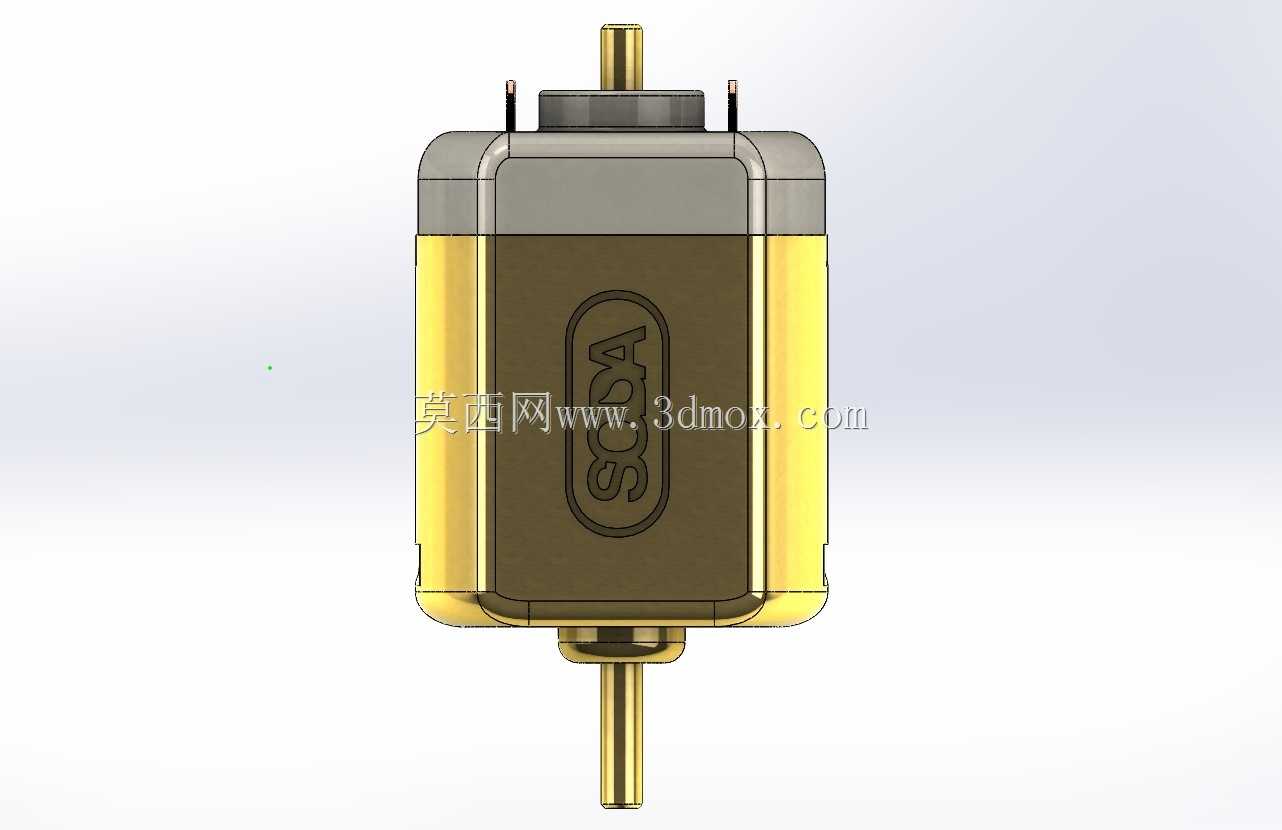

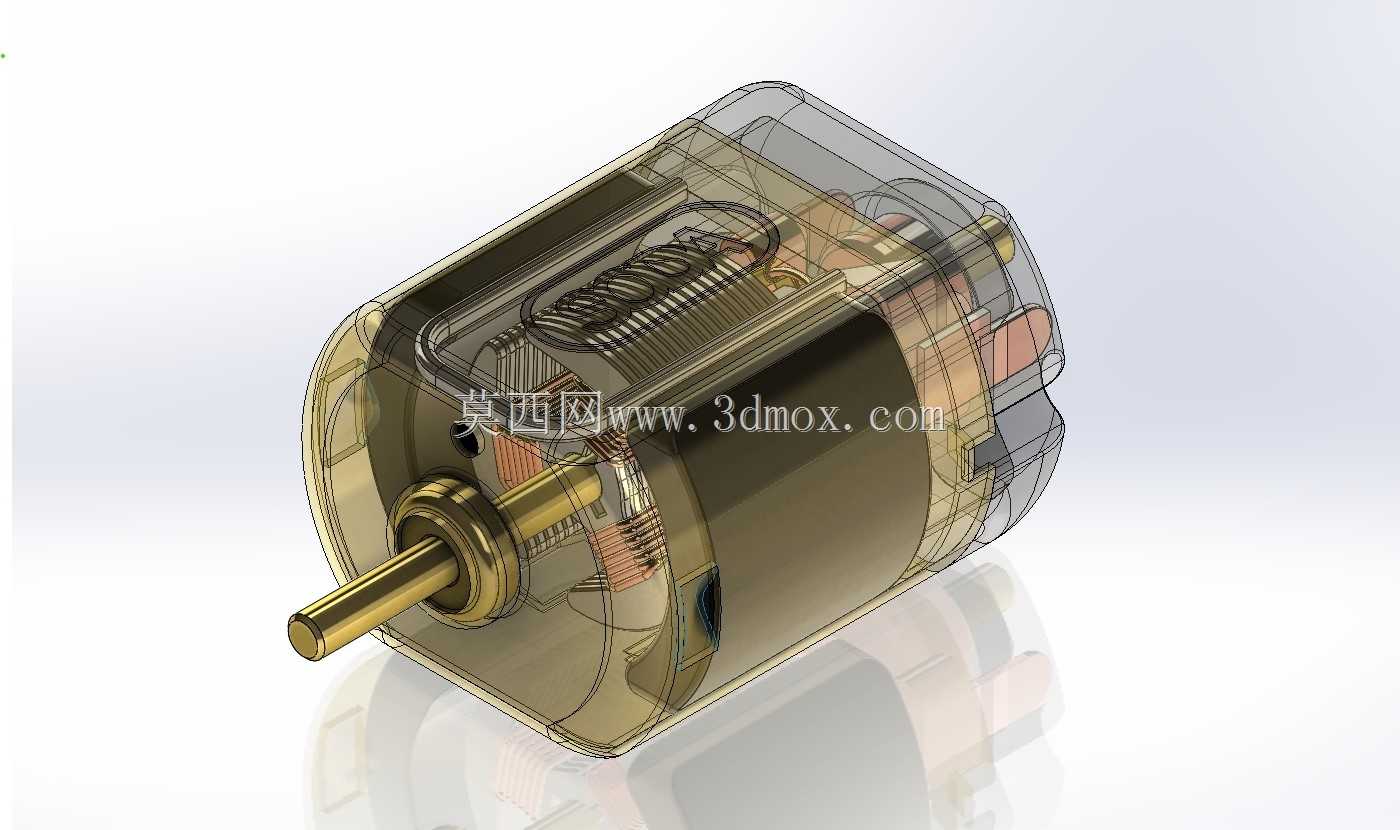

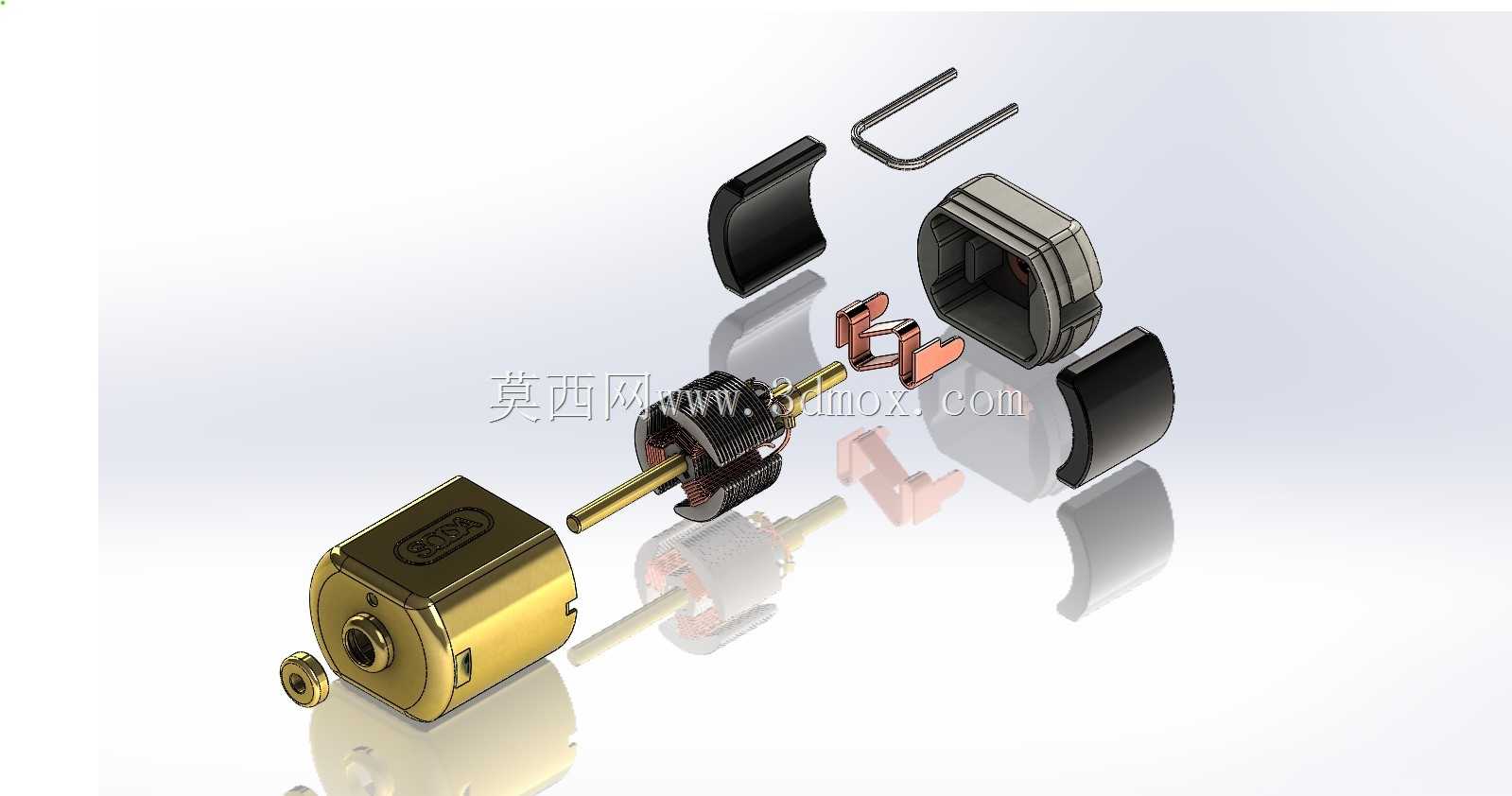

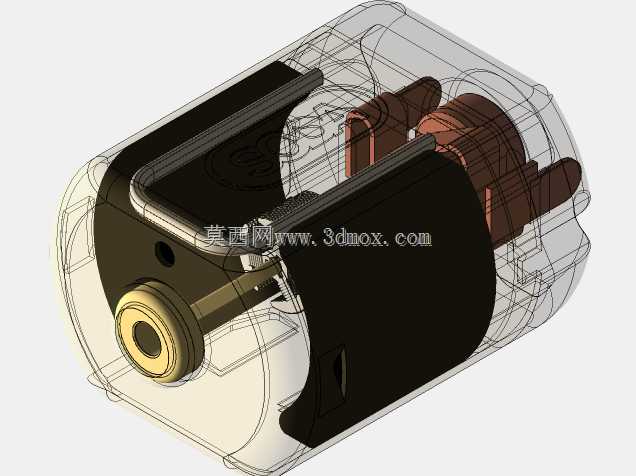

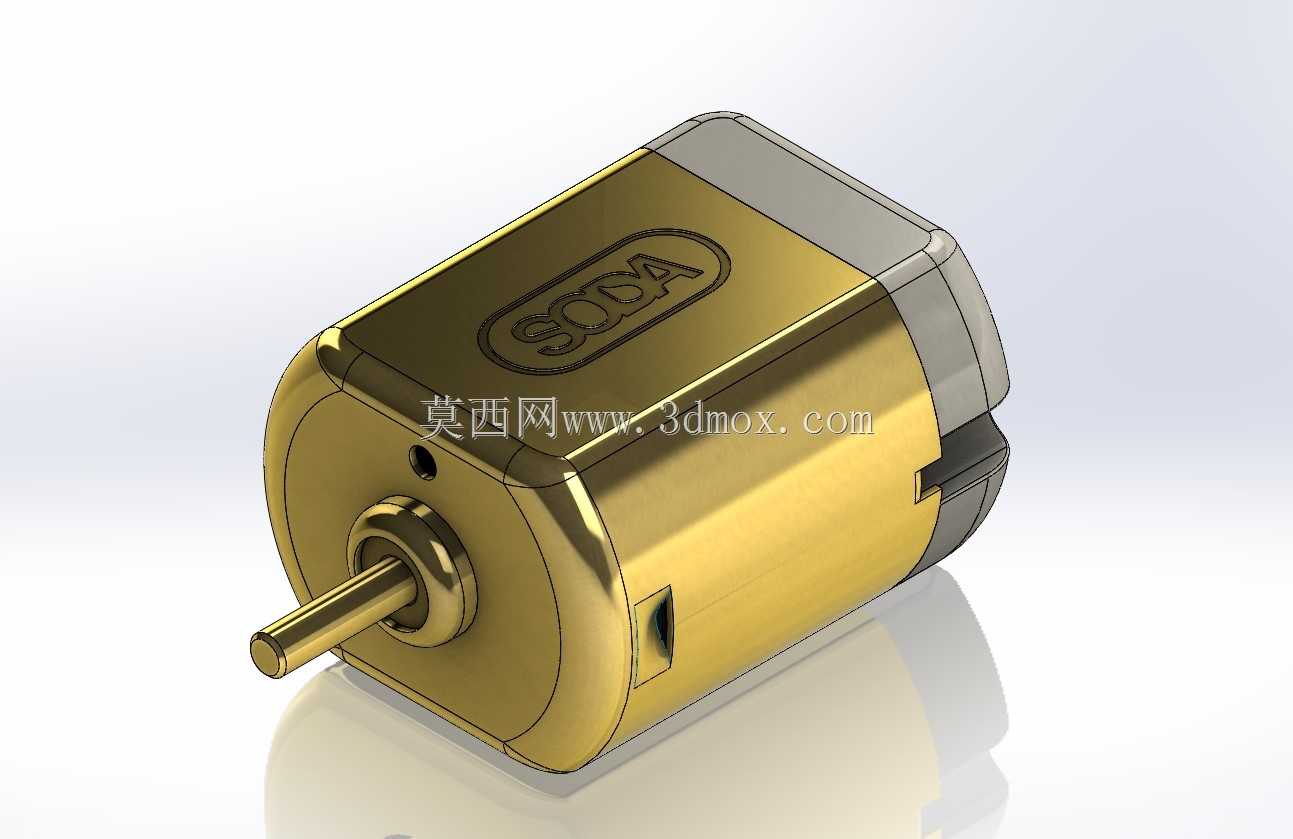

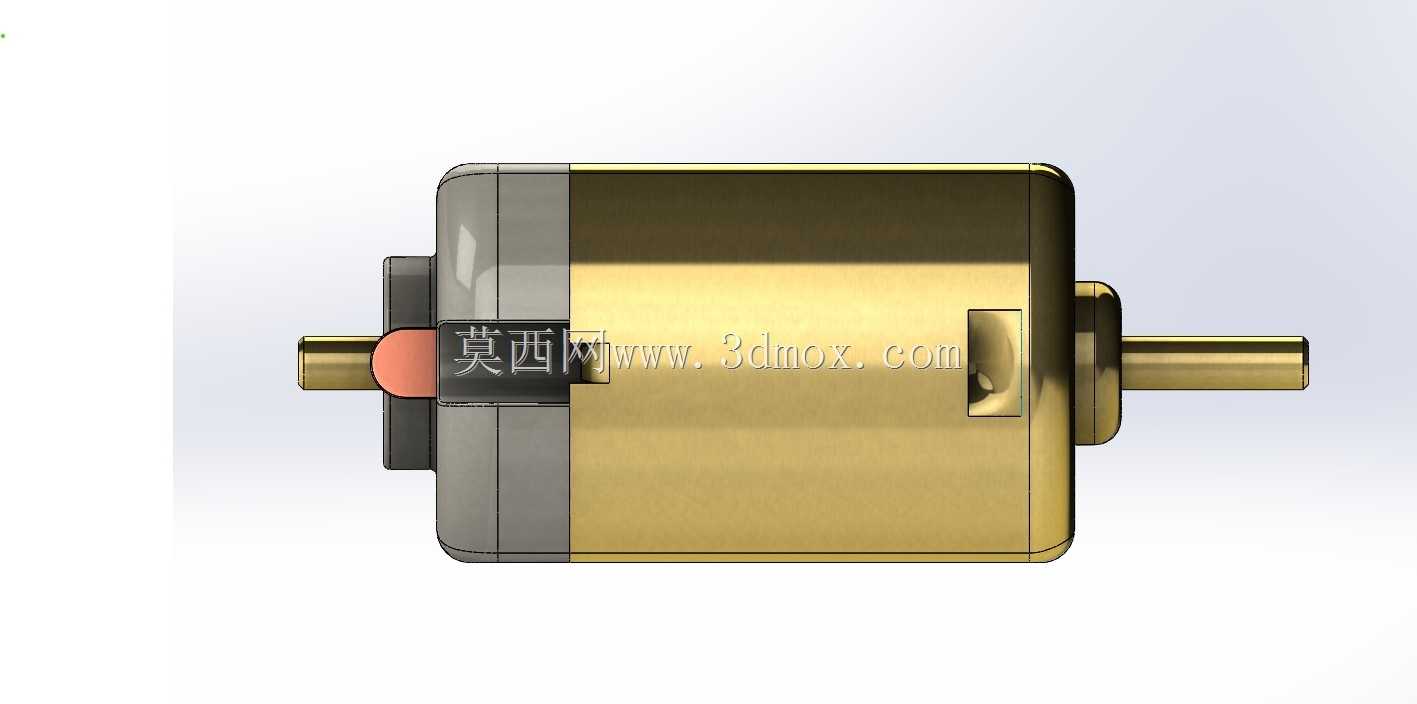

小功率有刷直流电机量产时，最容易被忽略的是电枢绕组端部与机壳内壁的间隙冗余，很多样机在跑1.2倍额定转速的温升测试时，会出现绕组端部蹭壳的问题，根源是建模时只按静态尺寸留了0.1mm间隙，没考虑浸漆后绕组膨胀、轴系跳动带来的偏移量。这个模型把机壳做了半透明处理，能直接看到绕组端部和壳体内壁的距离，实际设计时这里要留至少0.3mm的避让空间，同时还要兼顾磁钢的气隙均匀度，间隙太大会削弱气隙磁密，拉低电机的扭矩输出效率。

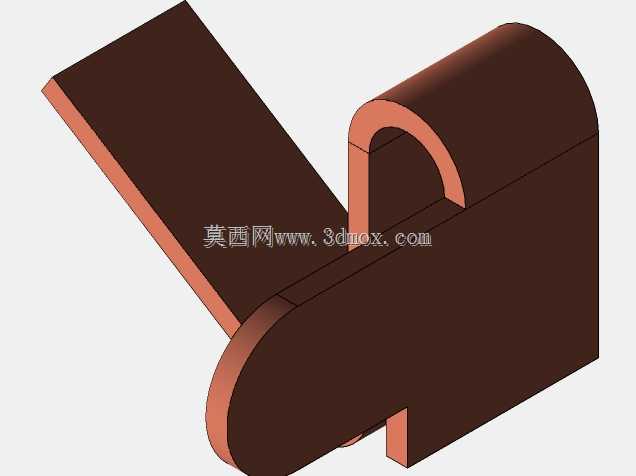

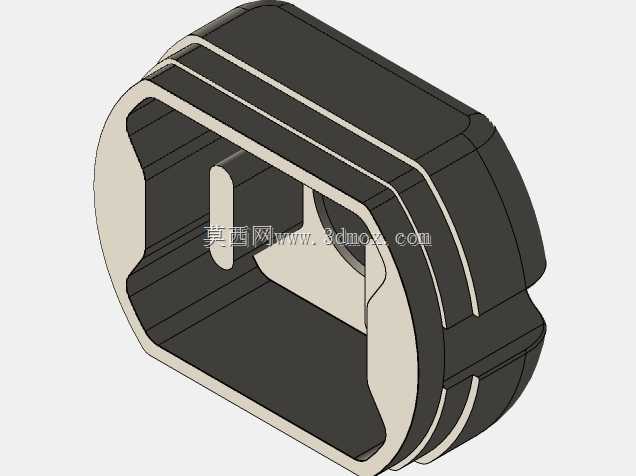

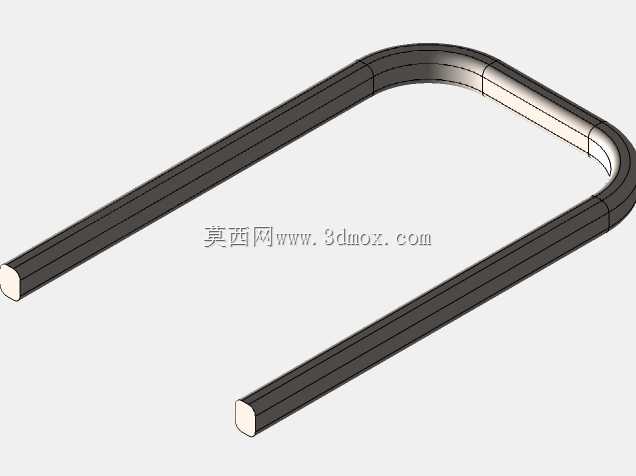

换向器和电刷的配合位置也藏着细节，模型里电刷压在换向片的位置刚好在片宽的三分之一处，这个位置是经过反复验证的，太靠近换向片边缘容易在正反转切换时跳火花，太靠中心又会增加电刷的接触电阻，带来不必要的发热。很多新手做电机装配时，会把电刷弹簧的压力按理论值设到最大，实际跑耐久测试就会发现换向片磨损速度快了三倍，弹簧压力只要能保证电刷在振动工况下不跳脱就够，没必要追求过大的接触压力。

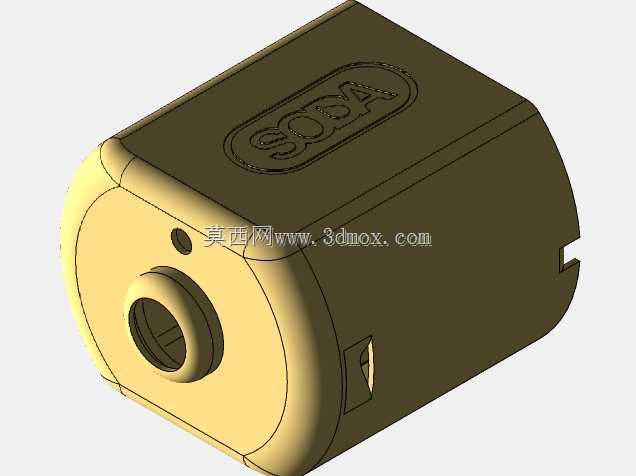

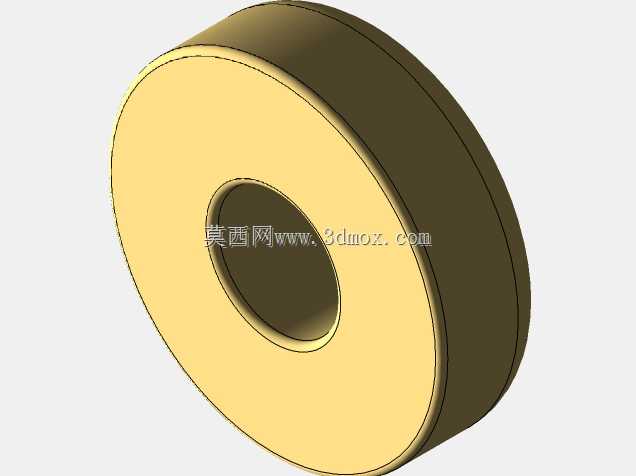

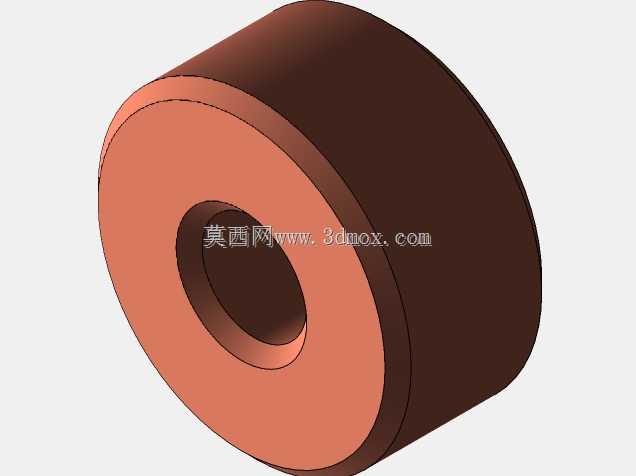

输出轴和前端盖的配合段，模型里做了退刀槽结构，这个细节是为了适配数控车的加工工艺，没有退刀槽的话，轴肩位置的加工粗糙度很难达到Ra1.6的要求，装配时轴承内圈压到轴肩位置会出现贴合不严的问题，高速转动时就会产生轴系窜动。端盖上的轴承室也做了微小的倒角，既能方便压装轴承时找正，也能避免轴承外圈被端盖的锐边切伤，很多小厂做的电机跑起来有异响，多半是这些不起眼的倒角、退刀槽没处理到位。

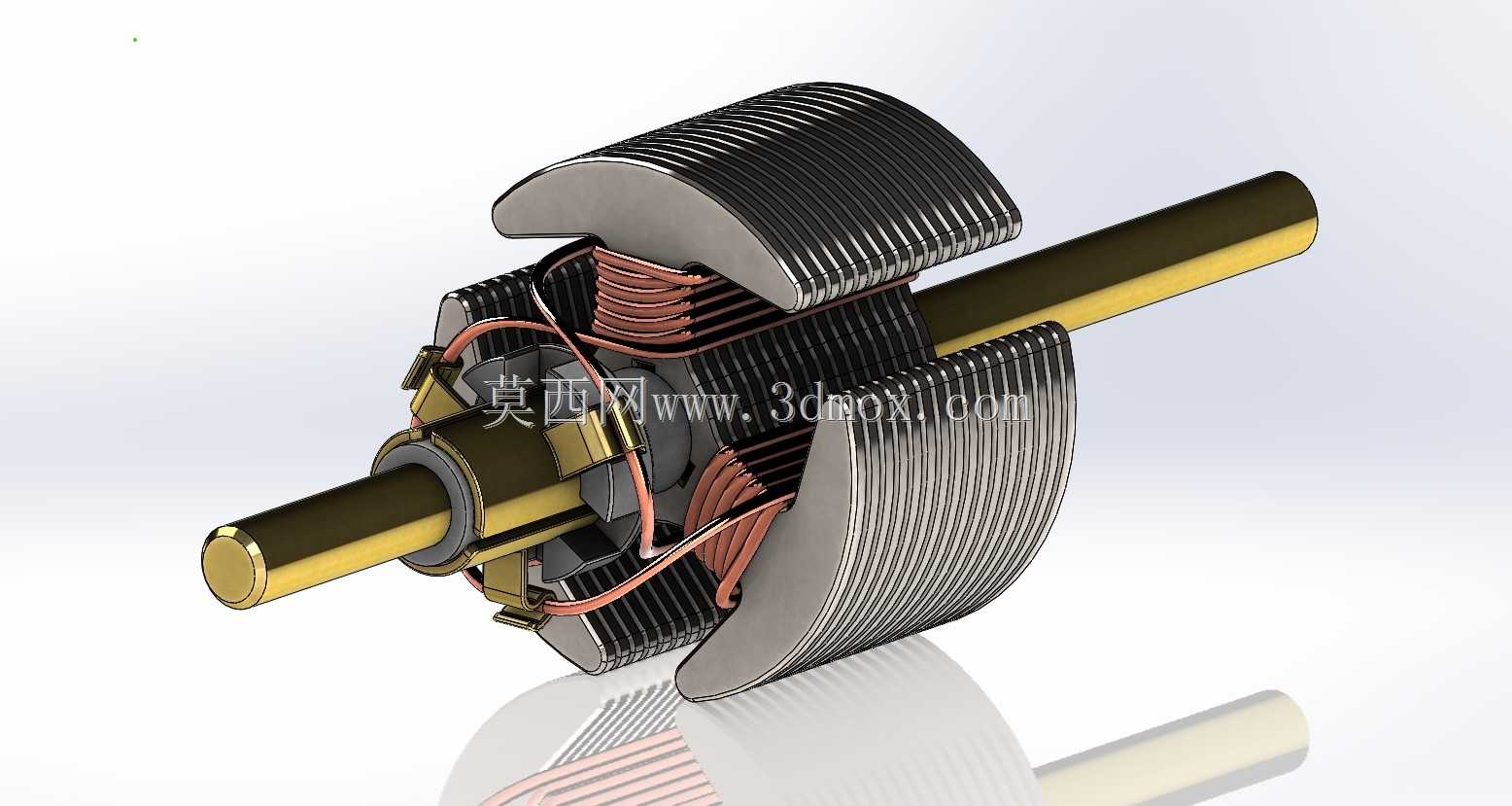

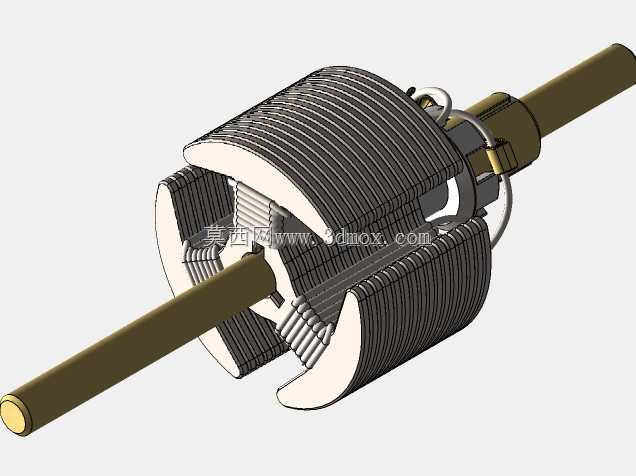

转子铁芯的叠片方向在模型里也做了区分，叠压时的铆点位置避开了磁钢的正对区域，不然铆点的凸起会导致局部气隙变小，带来额外的磁阻波动，让电机转动时出现卡顿感。机壳尾部的通风槽虽然在这个透明模型里做了简化，但实际设计时槽的宽度要刚好能挡住直径1mm的异物，同时保证通风量满足散热需求，槽开太宽容易进铁屑损坏绕组，开太窄又会导致风阻变大，散热效率下降。
