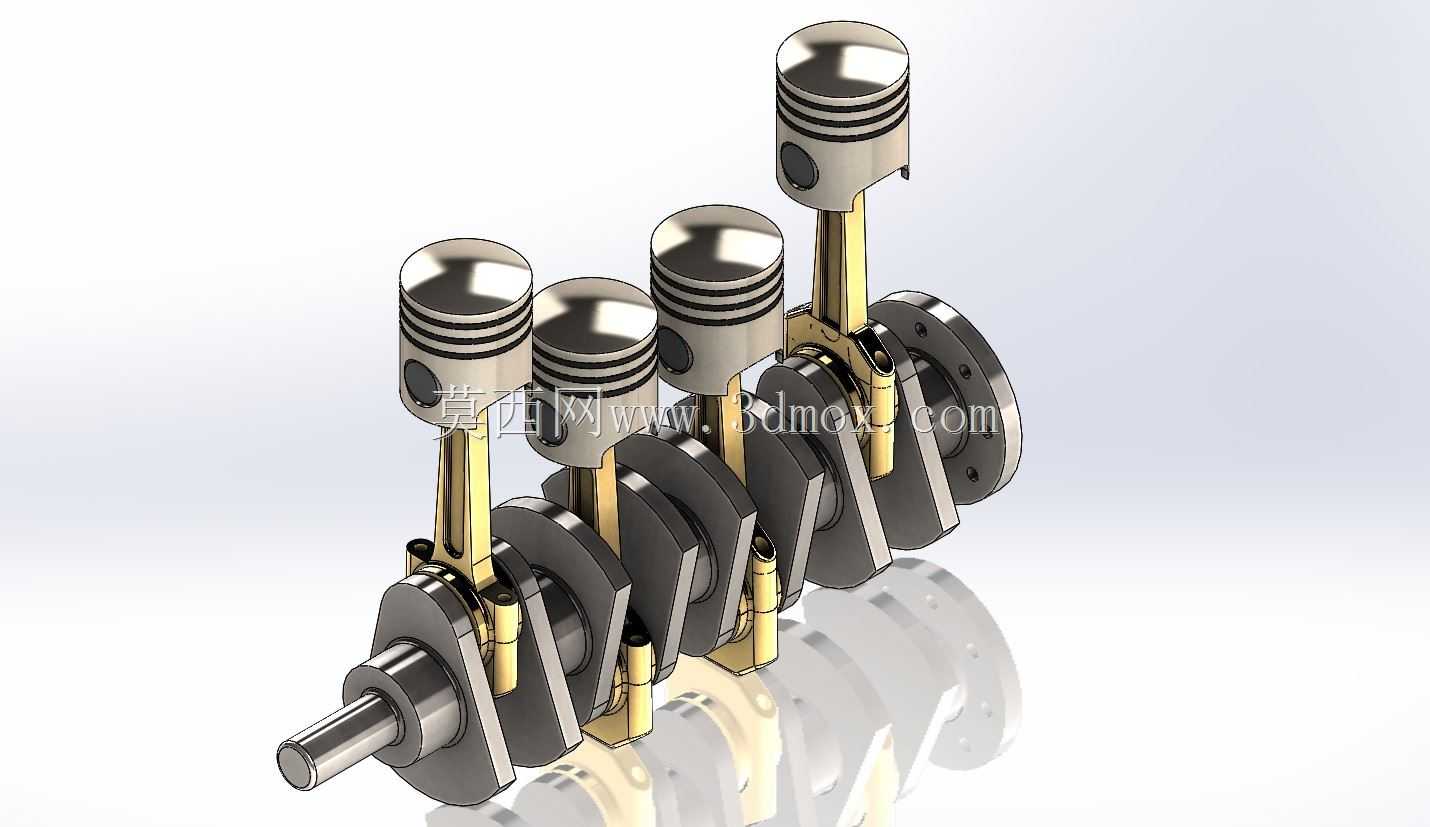

直列四缸内燃机曲柄连杆机构装配结构

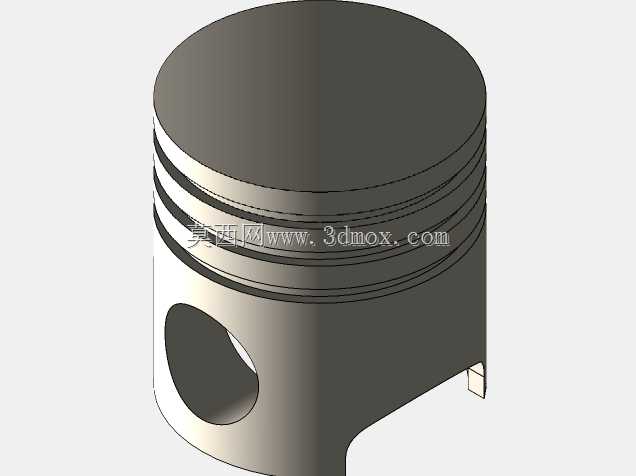

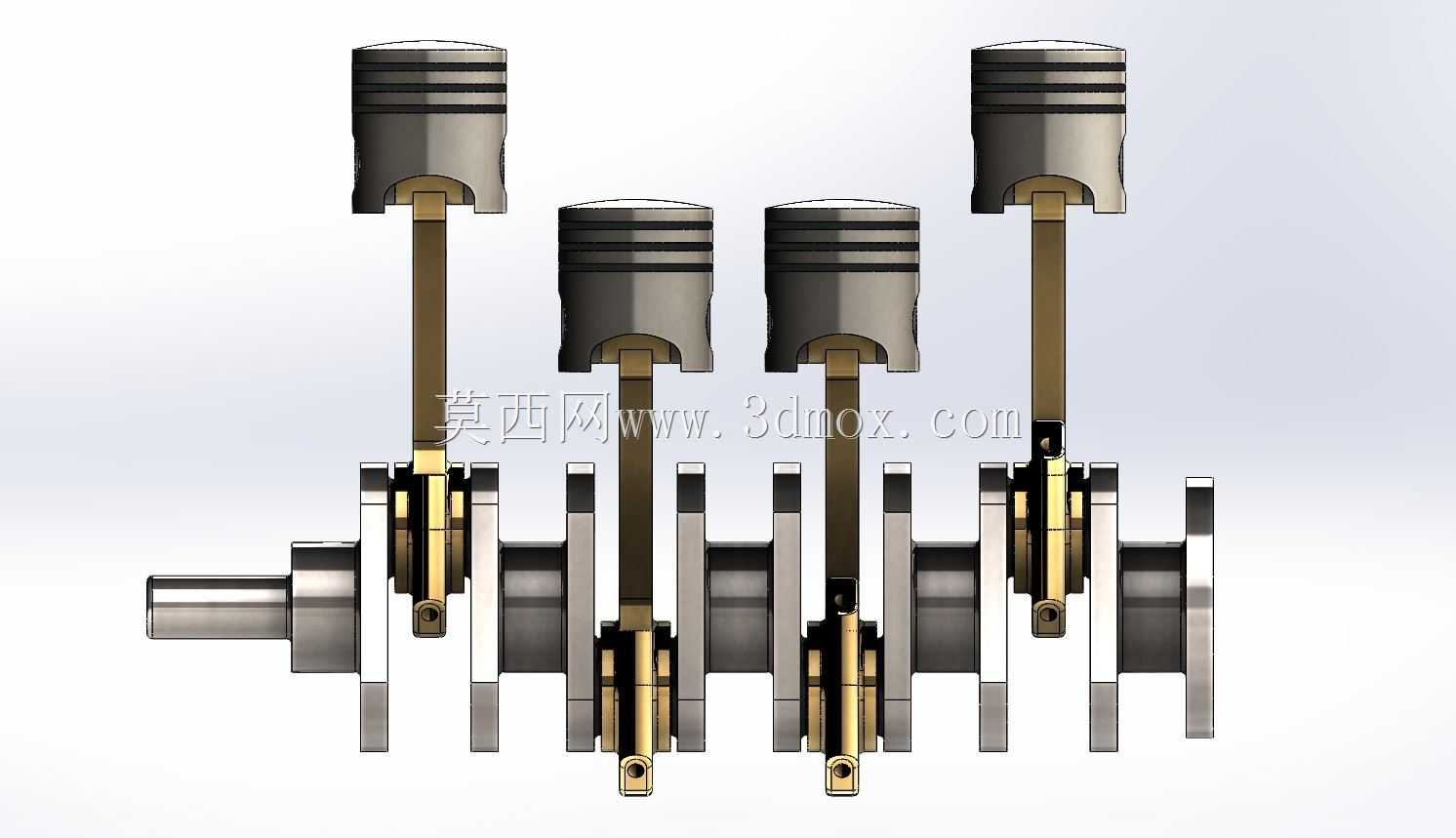

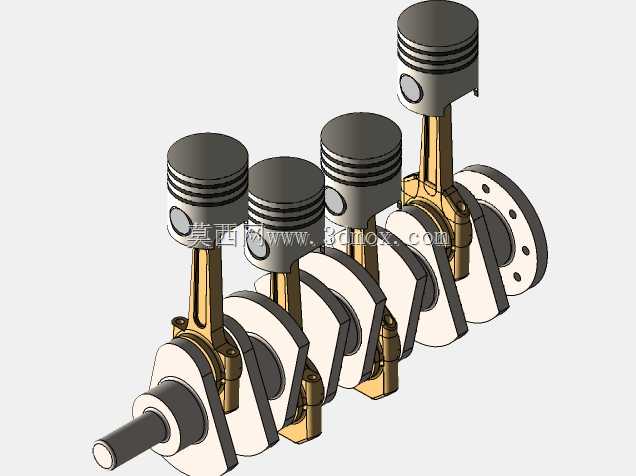

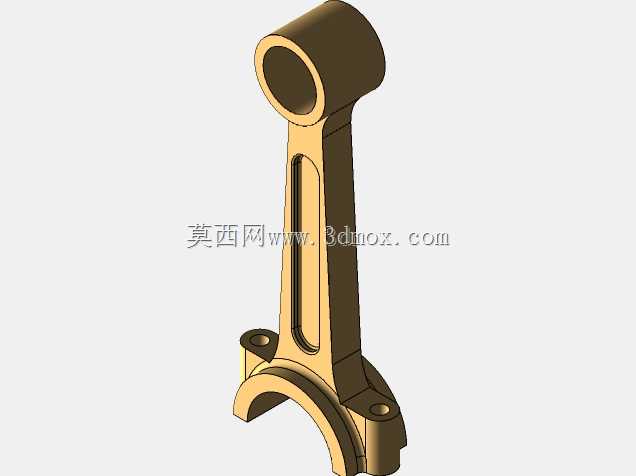

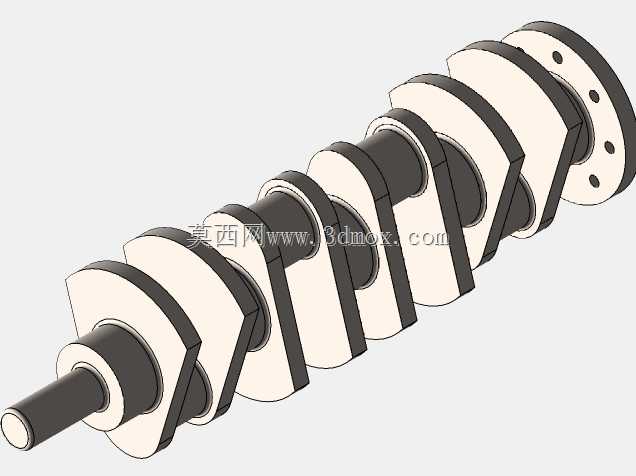

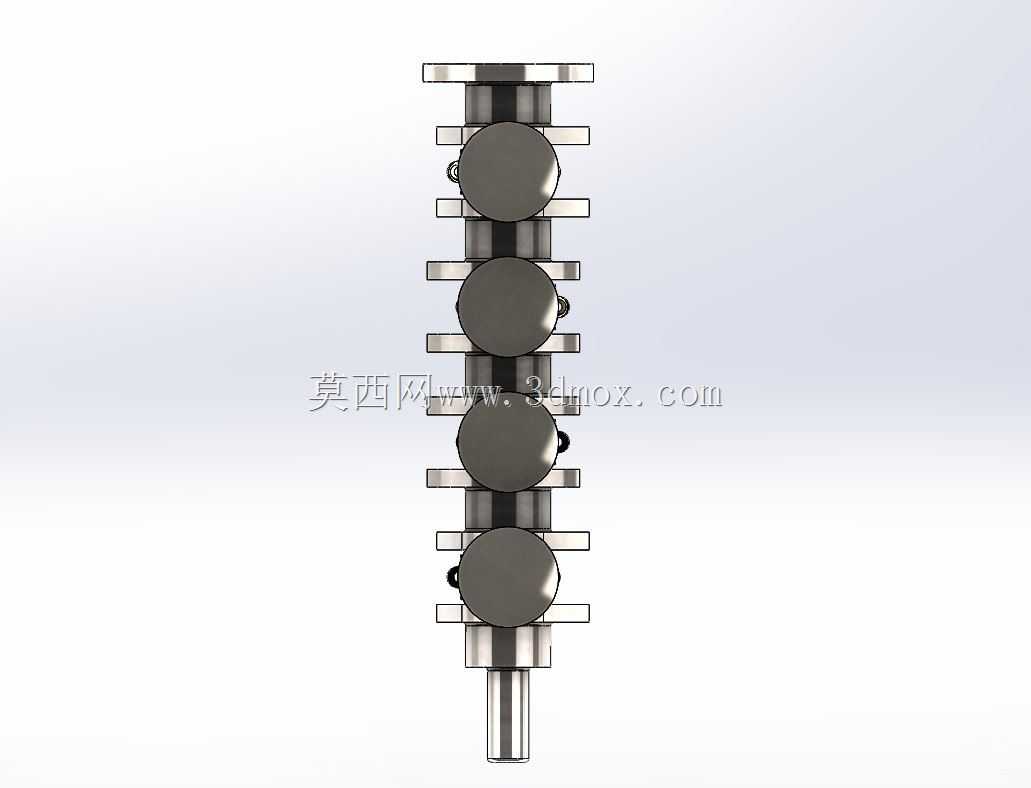

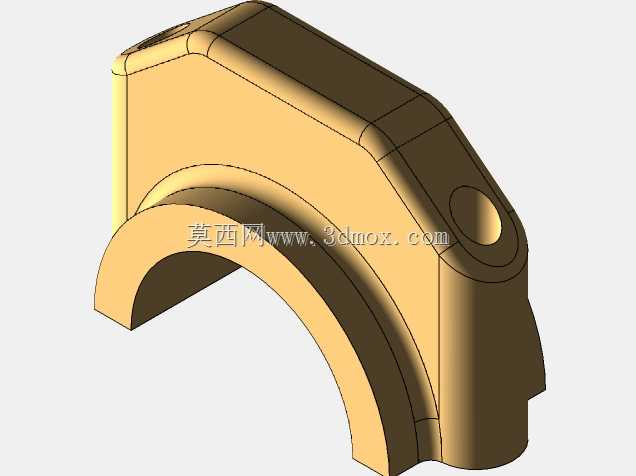

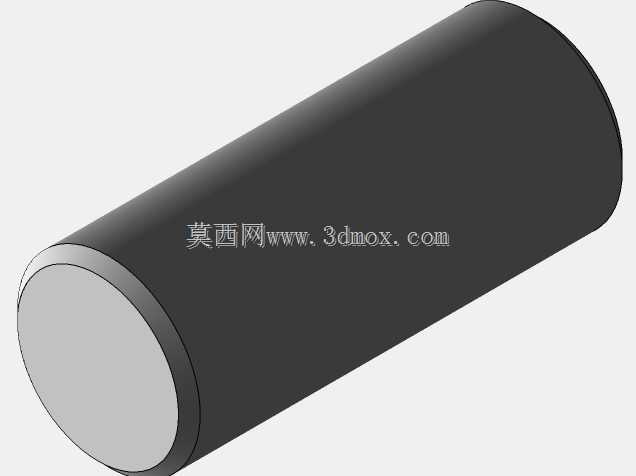

该结构为直列四缸内燃机核心动力转换组件，主要应用于乘用车辆、小型工程机械、通用动力机组等搭载小排量四冲程内燃机的场景，是将燃料燃烧产生的热能转化为旋转机械能的核心执行单元，直接决定内燃机的动力输出平顺性、运转可靠性与能量转换效率。整套结构围绕四缸直列布局的做功顺序完成设计，四个活塞沿气缸轴线等距排布，对应曲轴上相位差互为180度的四个连杆轴颈，可保证四个气缸按预设做功顺序交替输出推力，让曲轴运转过程中的往复惯性力与旋转惯性力得到有效平衡，大幅降低整机运转振动与噪声。设计过程中优先保证各运动副的配合精度边界，活塞裙部与气缸壁的配合间隙、连杆小头与活塞销的配合公差、连杆大头与曲轴连杆轴颈的装配间隙均经过运动干涉校验，全行程运动过程中无部件卡滞、碰撞风险，活塞环槽位置预留了密封环与油环的安装空间，可满足燃烧室密封与缸壁润滑控油的实际功能需求。曲轴采用整体式锻造结构设计，主轴颈与连杆轴颈之间设置圆滑过渡的卸荷圆角，可有效分散交变载荷带来的应力集中，曲轴输出端预留了飞轮与动力输出连接件的安装定位结构，输入端可适配正时齿轮、机油泵驱动齿轮等附属组件的安装需求。连杆采用工字型截面结构，在保证结构强度与抗疲劳性能的前提下尽可能降低往复运动质量，减小高转速工况下的惯性载荷冲击。整套组件的安装边界严格匹配常规直列四缸内燃机的缸体中心距参数，轴向与径向安装尺寸可直接适配对应排量的气缸体、气缸盖总成，无需额外改动外围安装结构即可完成整机装配。各运动部件之间设置了对应的润滑通道预留位置，可对接内燃机压力润滑系统，保证高负荷运转状态下各摩擦副得到持续可靠的润滑，降低磨损速率延长整机使用寿命。
