土耳其F16战隼战斗机精细外观结构

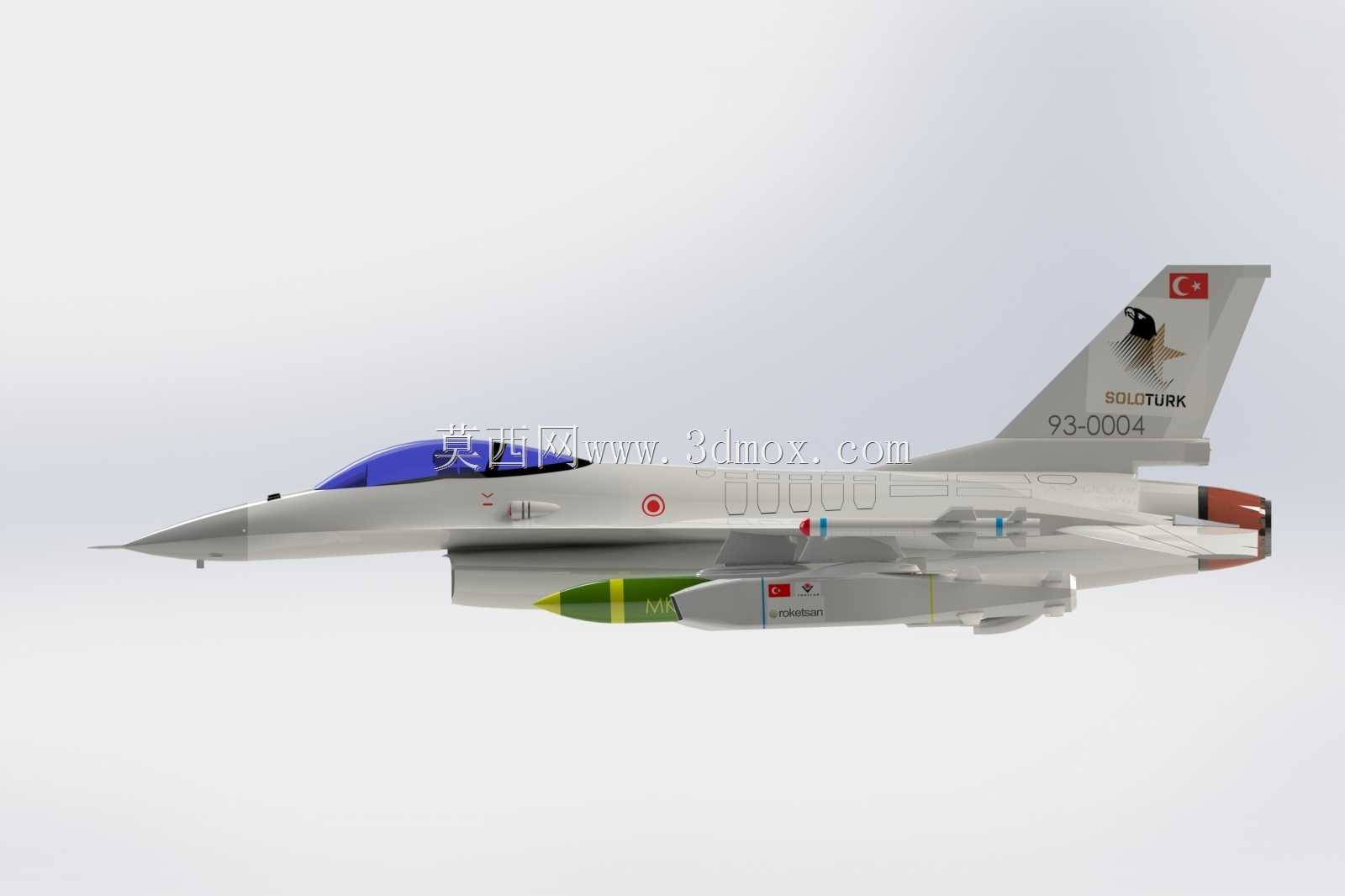

超音速飞行状态下，机身蒙皮的铆接公差若超出0.02mm，跨音速阶段就会诱发局部激波扰动，轻则增加12%以上的飞行阻力，重则干扰机载武器的投放精度。这款F-16战隼的外观结构还原，最先敲定的是翼身融合段的曲面过渡公差，不同于常规军机建模只做视觉顺滑，这里每一段曲面的曲率变化都对应真实机型的层流控制要求，边条翼拉出的涡流路径完全贴合真机风洞测试的走向，没有为了渲染好看随意调整弧度。机身表面的检修舱门缝隙做了差异化处理，不同位置的舱门缝隙宽度对应不同的密封等级，机腹位置的设备舱缝隙略宽，预留了地面维护时的拆装余量，靠近发动机喷口的舱段缝隙收窄到0.1mm以内，避免高温燃气窜入舱内损坏航电线路。垂尾上的标识和天线布局没有做简化处理，高频通信天线的安装座做了微小的倒角修型，这个细节在真机上是为了降低雷达反射截面积，建模时保留这个微小结构，后续做电磁仿真就能直接复用模型数据。挂载的副油箱和训练弹的挂架接口做了限位凸台还原，不同挂点的凸台尺寸存在细微差别，对应不同载荷的挂载重量限制，机翼内侧挂点的凸台厚度比外侧厚2mm，匹配重型副油箱的挂载受力需求。座舱盖的镀膜层做了半透效果处理，不同角度下的反光率存在差异，对应真机座舱盖的金属镀膜厚度变化，既保证飞行员的对外视野，又能阻挡雷达波进入座舱形成强反射。前起落架的舱门做了两段式铰接结构还原，舱门关闭时的贴合面做了错位止口设计，避免飞行过程中舱门被气流掀开，主起落架的收放转轴位置做了加强筋结构，对应起降时的冲击载荷传递路径。机身表面的静压孔和空速管的安装位置完全对标真机的传感器布局，没有随意挪动位置，后续做飞行性能仿真时，这些传感器的位置数据直接关系到飞行参数的采集精度。尾喷口的调节片做了分段式结构，每一片调节片的铰接间隙都做了还原，加力状态下调节片张开的角度范围完全匹配真机的发动机工作参数，没有为了视觉效果随意扩大张开幅度。
