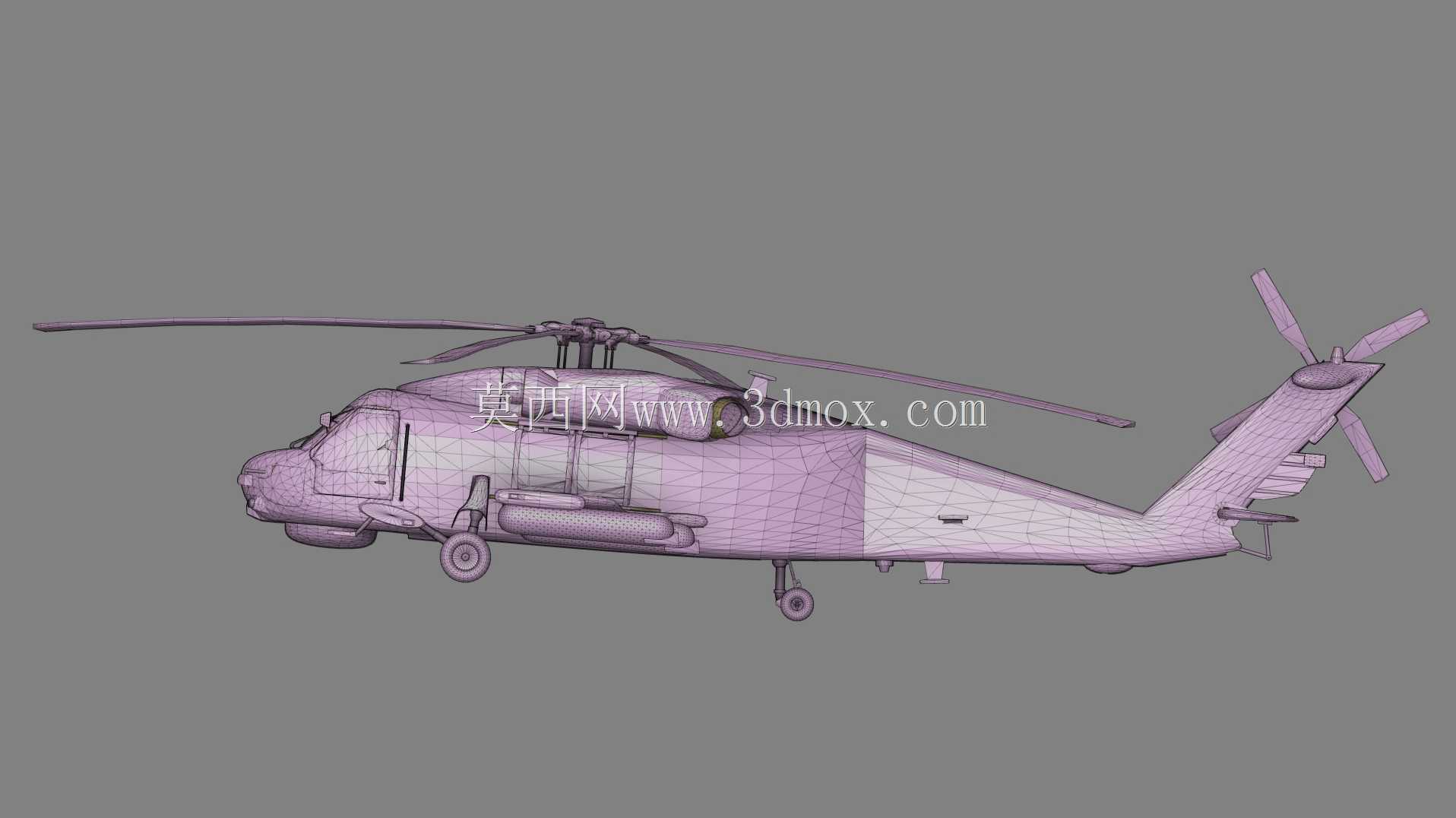

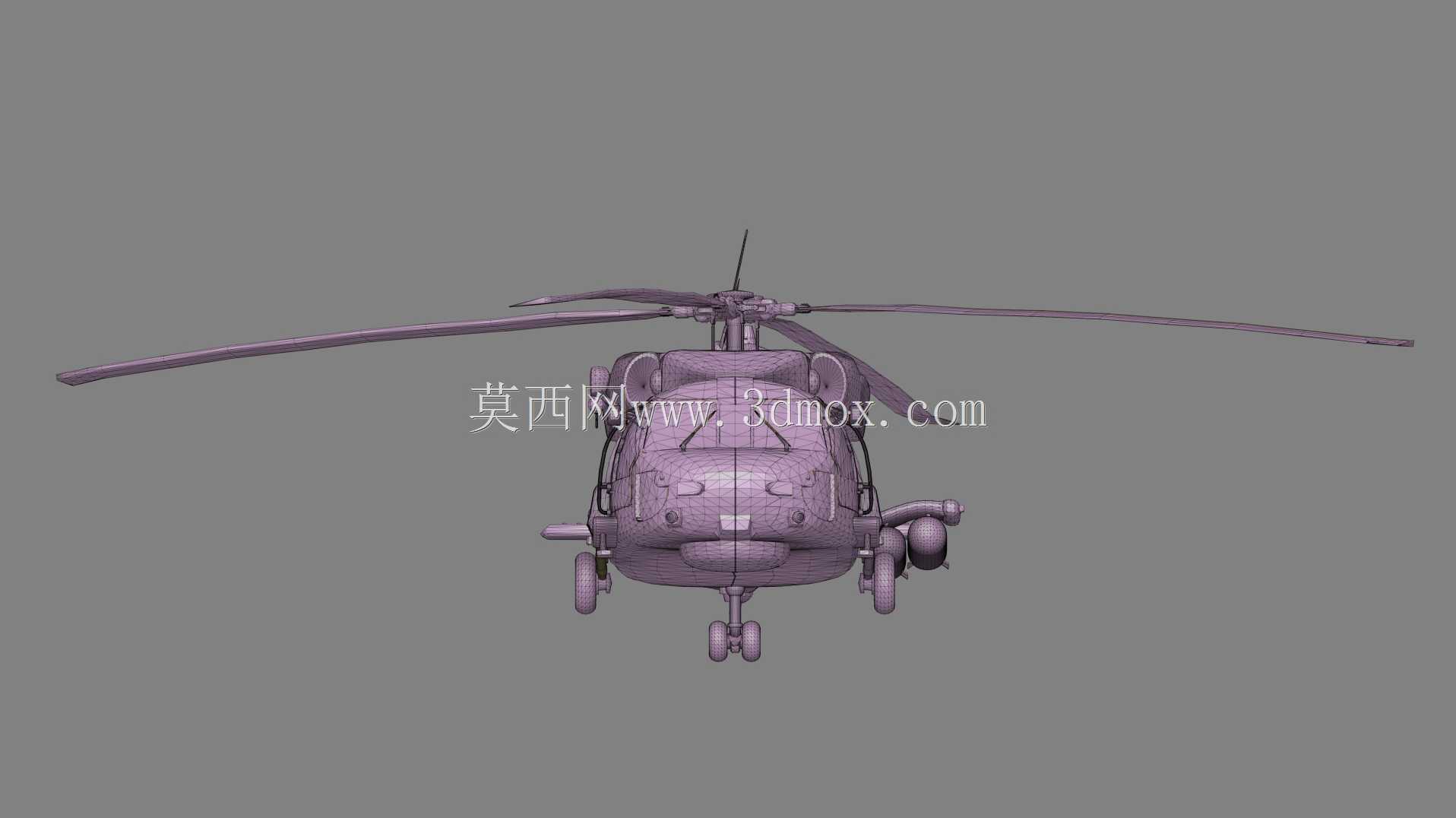

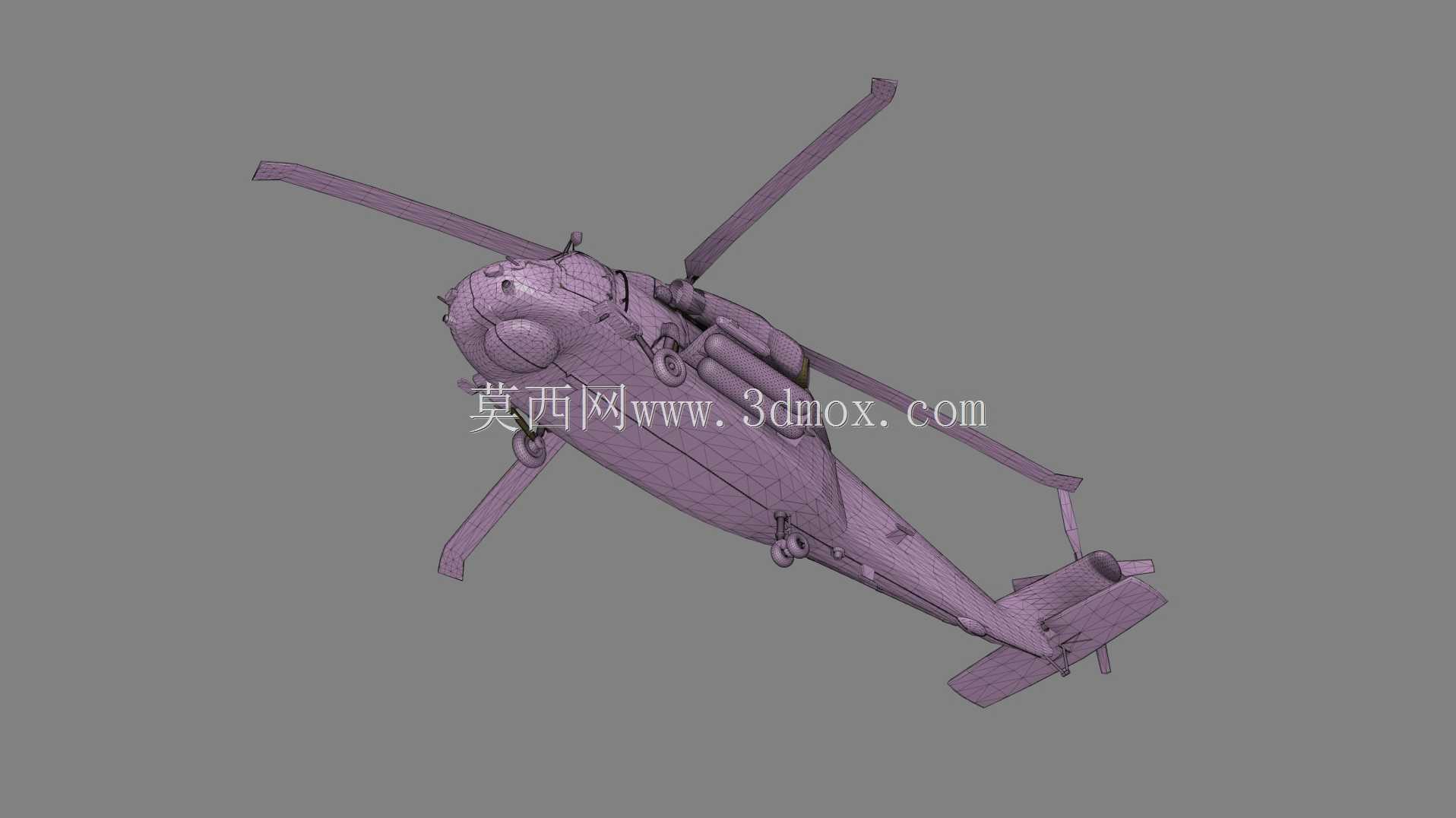

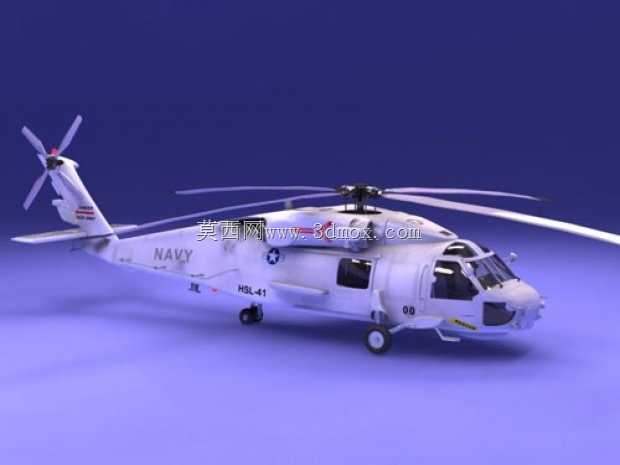

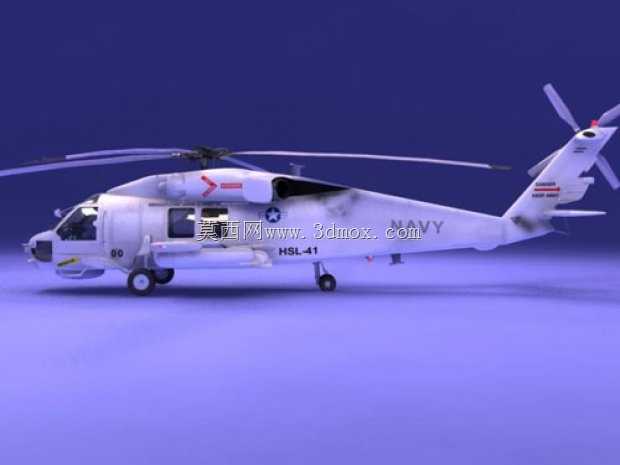

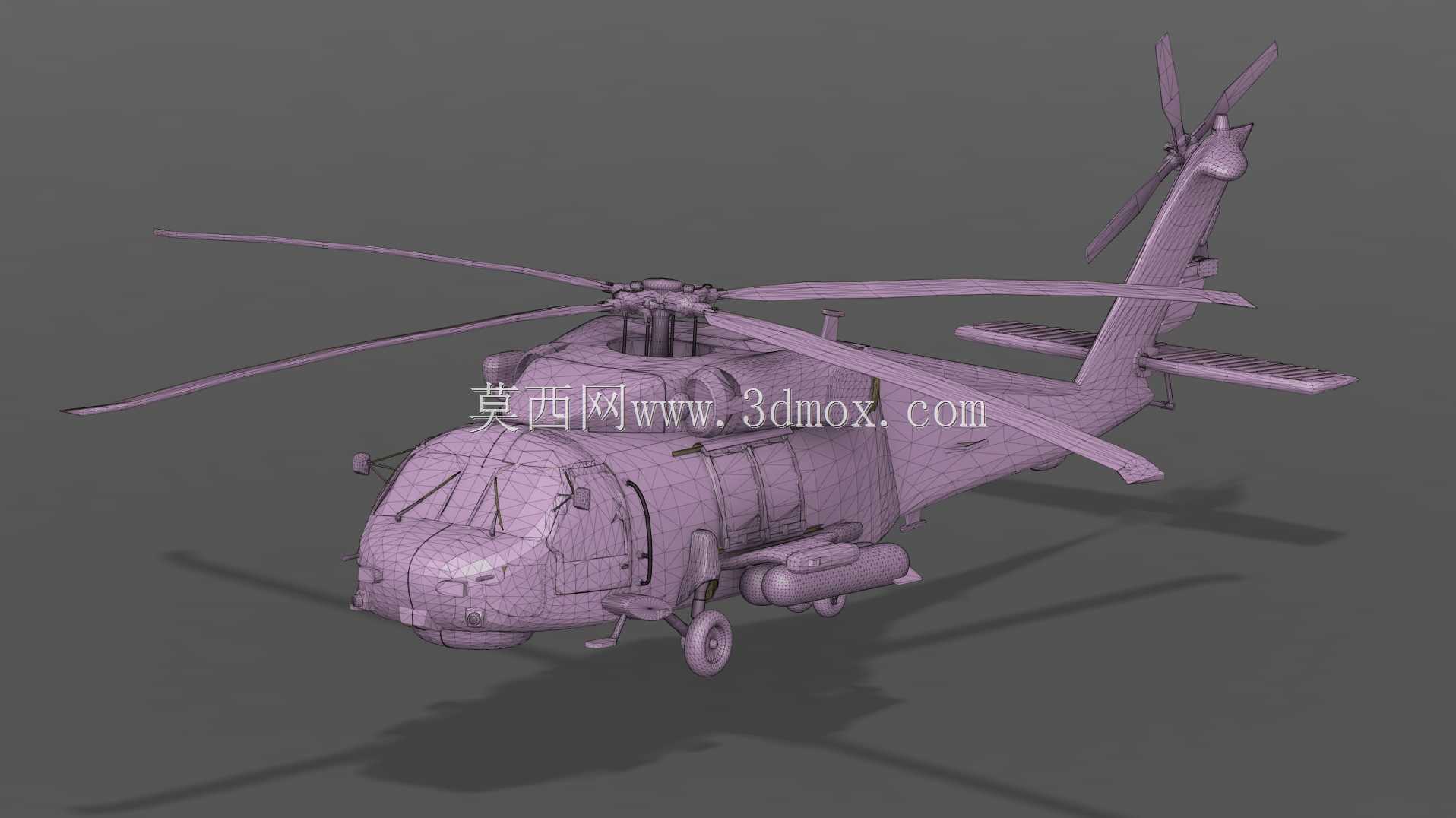

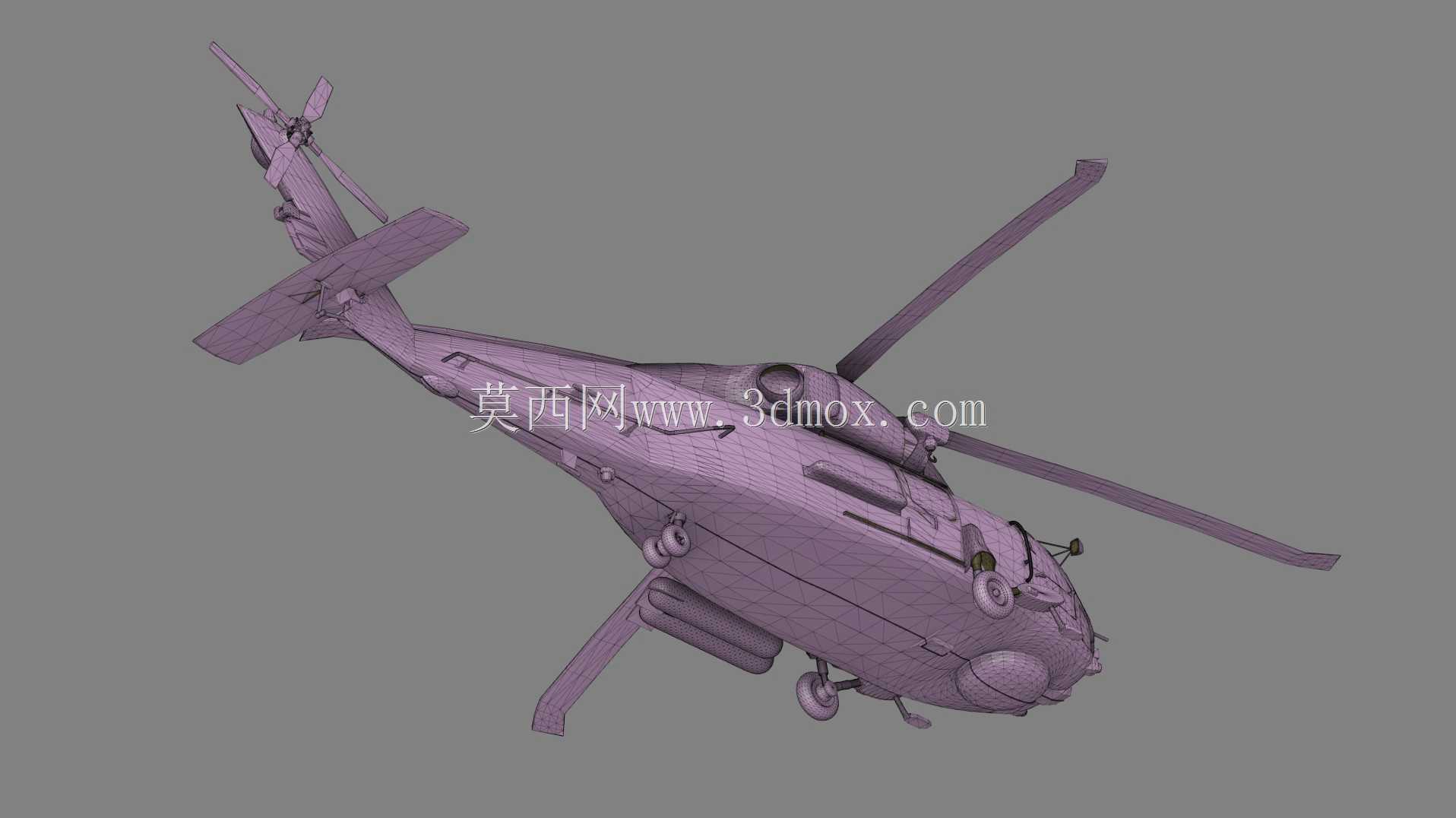

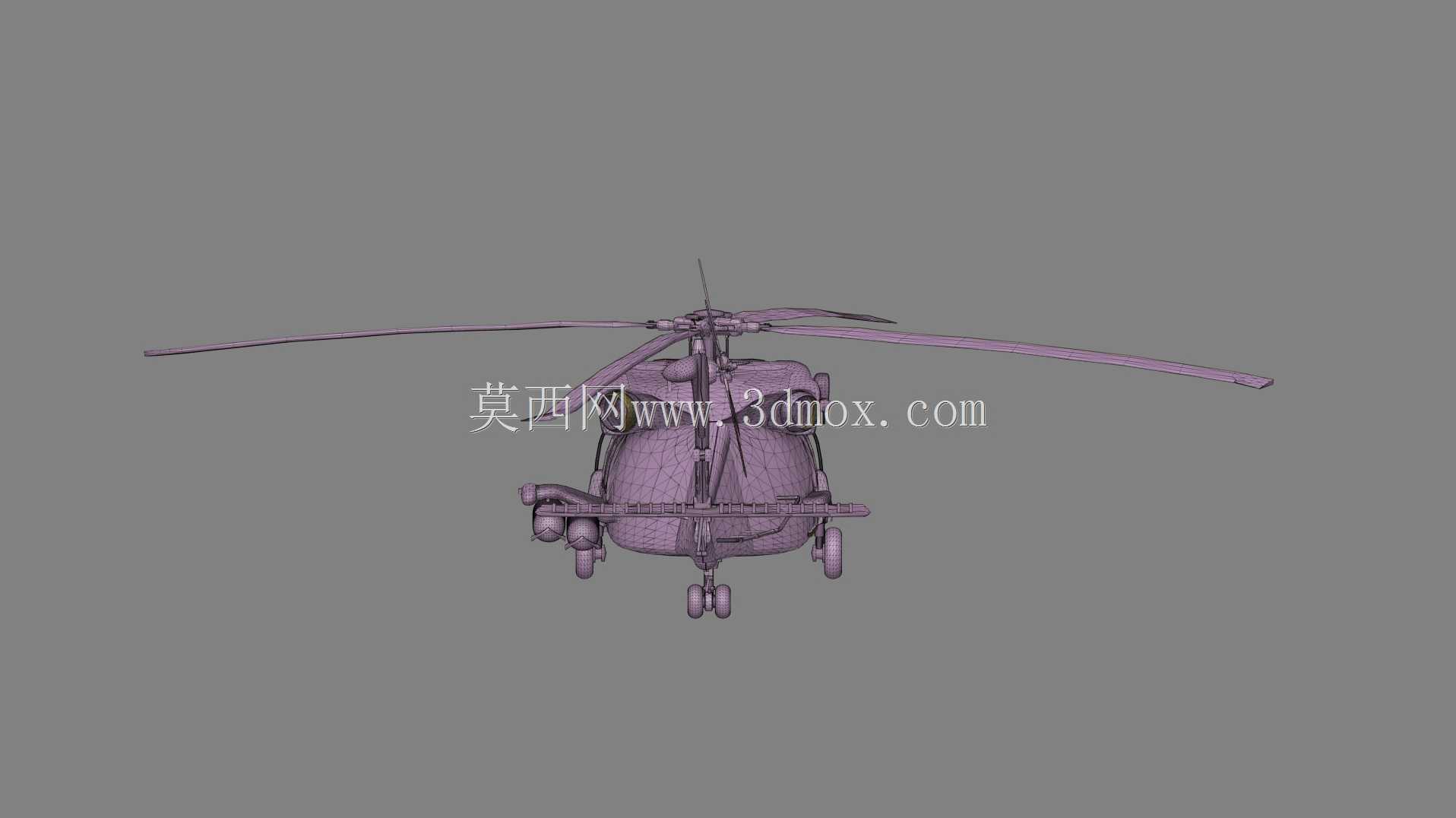

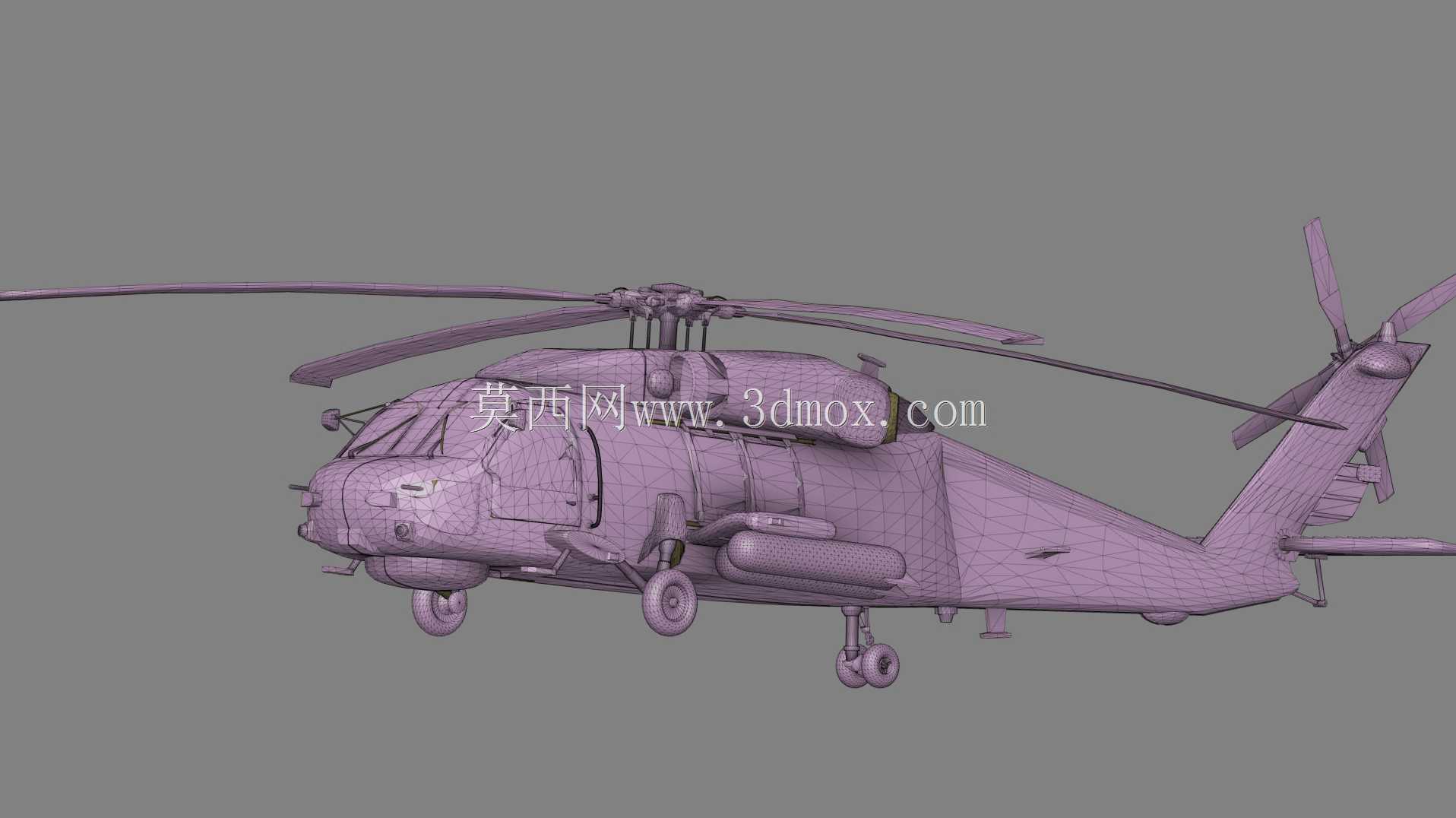

海鹰Sh-60海军舰载直升机精细三维设计

舰载直升机常年在高盐雾、强紊流的甲板起降环境作业，机身蒙皮的接缝公差、旋翼系统的动平衡冗余、尾梁与主机身的连接强度，都是结构设计阶段必须反复权衡的核心矛盾。这款海鹰Sh-60的三维结构还原，没有刻意追求外观的极致光滑，反而把真实机型上为适配海上作业做的结构妥协全部做了落地呈现。主旋翼桨毂的铰接结构预留了0.12mm的活动间隙，既还原了真实飞行中桨叶的摆振、变距自由度，也避免了三维装配时出现运动干涉，桨叶前缘的钛合金防蚀层做了单独的曲面拆分，和后方复合材料蒙皮的衔接处做了0.03mm的阶差处理，完全匹配真实机型上为了降低高速飞行气流分离做的气动修型。机身侧面的海军标识区域不是简单的贴图覆盖，蒙皮在该位置做了微凹的沉台设计，避免标识涂层在高速气流下出现剥离，也和周边铆钉的排布逻辑完全对齐，每一颗铆钉的间距都控制在18-22mm区间，既符合航空制造的铆接规范，也避免了曲面区域铆钉排布不均带来的视觉失真。尾轮的减震支柱做了两段式的行程预留，着舰冲击下的压缩行程和真实机型的120mm行程完全对应，尾梁上的水平安定面和垂尾的连接角做了1.2度的下反角处理，匹配舰载机低速进场时的航向稳定性需求。机舱侧窗的边框做了圆角过渡，避免海上盐雾环境下应力集中带来的结构疲劳，舱门的密封胶条区域做了单独的凸台结构，和机身门框的凹槽形成完整的密封配合，哪怕是三维模型里也能清晰看到密封结构的压缩余量。机头下方的雷达罩和机身的连接缝做了锯齿状的错位设计，既降低了雷达反射截面积，也避免了雨水在接缝处积存腐蚀结构。机身腹部的着舰格栅做了镂空的实体结构，不是面片模拟，格栅的筋条厚度控制在1.5mm，和真实机型的格栅强度要求完全匹配，着舰时的拦阻钩连接点做了局部的加厚处理，周边的蒙皮也做了辐射状的加强筋排布，把着舰瞬间的巨大拉力均匀分散到整个机身框架，不会出现局部应力过载的结构隐患。主起落架的轮轴做了空心结构设计，在保证强度的前提下降低了整机重量，轮胎的胎纹做了深浅不一的处理，适配甲板系留时的摩擦力需求，哪怕是轮毂上的气门嘴位置，也做了和真实机型一致的偏心排布，避免起降过程中杂物撞击损坏。
