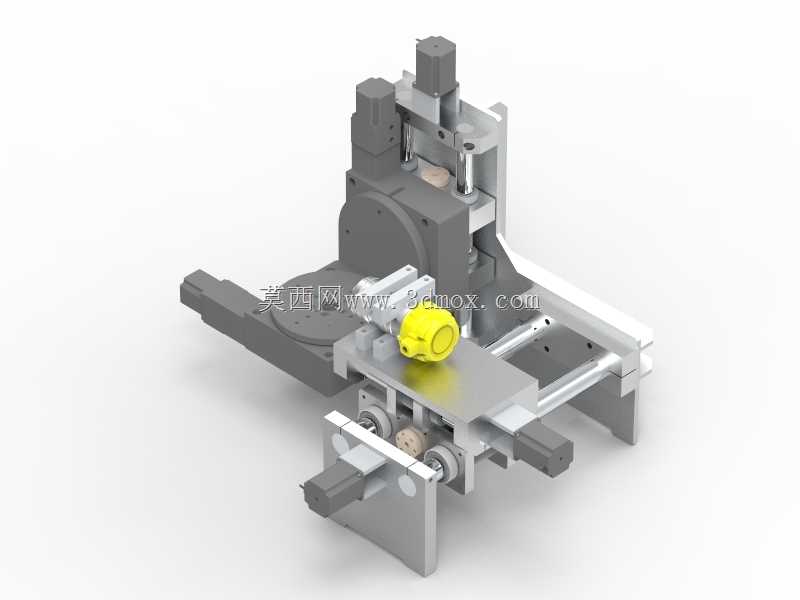

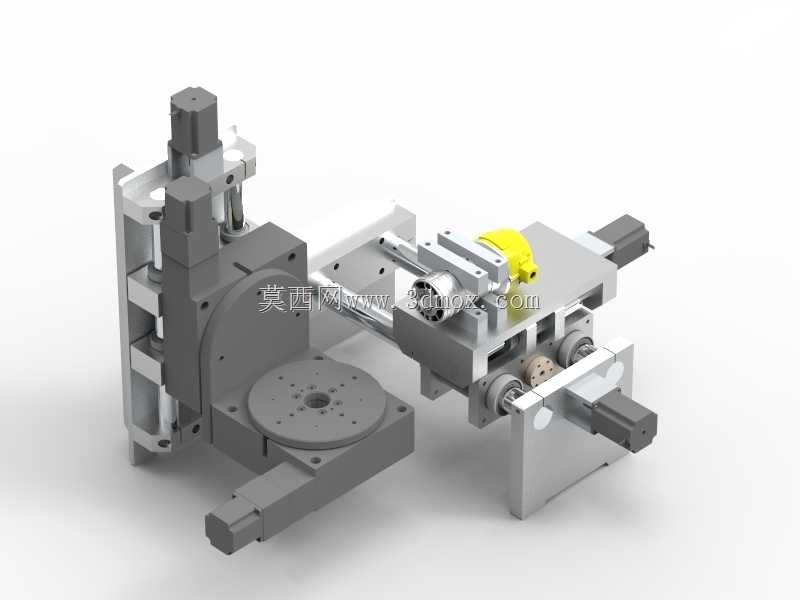

DIY迷你台式五轴数控铣刻设备结构

小型桌面五轴设备的加工痛点始终绕不开行程刚性与多轴联动干涉的矛盾，常规迷你机型常为压缩体积牺牲Z轴支撑跨度，重切削时立柱侧倾导致圆度超差，这款结构在立柱与底座的衔接处做了内嵌式加强筋，把原本外露的L型连接面改成嵌套式止口配合，装配时不需要额外打表找正就能保证立柱与回转工作台的垂直度公差控制在0.02mm以内。回转工作台下方的交叉滚子轴承座直接和底座铸为一体，省去了传统结构里的转接法兰，消除了两层配合面带来的累积误差，转台分度时的反向间隙能压缩到1弧分以内，加工小型珠宝件的曲面纹理时不会出现接刀台阶。X轴和Y轴的直线导轨采用侧装式布局，滑块受力方向和切削力方向垂直，比正装导轨的抗倾覆力矩提升了40%，加工亚克力或者软金属时即使走刀速度拉到每分钟2米，导轨也不会出现震颤纹。A轴的摆动座采用分体式锁紧结构，锁紧块直接贴合转轴的圆弧面，不是传统的顶丝锁紧，长时间高频摆动后也不会出现转轴偏移的问题，加工复杂曲面时不需要反复校准零点。主轴安装座预留了不同功率主轴的安装孔位，从300W的风冷主轴到800W的水冷主轴都能直接适配，不用额外做转接板，用户可以根据自己的加工需求灵活更换。拖链的走线槽做了分层设计，动力线和信号线分开排布，避免高速运动时信号干扰导致的丢步问题，所有的线缆接头都预留了插拔余量，装配时不用硬扯线缆，后期维护更换配件也不用拆整个机身的护板。底座下方的四个可调脚垫直接和底座的安装柱一体加工，不是后期拧上去的薄铁片，设备放在不平整的桌面上也能快速调平，不会因为台面倾斜导致加工平面出现斜度。刀库位置预留了简易的手动换刀位，虽然是迷你机型，也能支持快速更换不同规格的铣刀，不用每次换刀都重新对刀，加工多工序的小零件时能节省不少辅助时间。
