全向移动麦克纳姆轮辊组结构

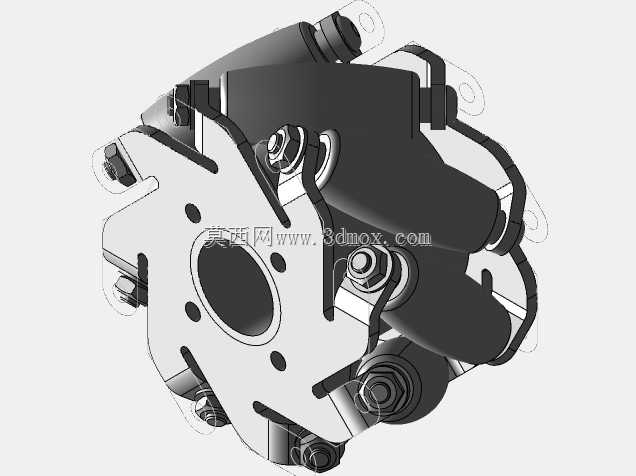

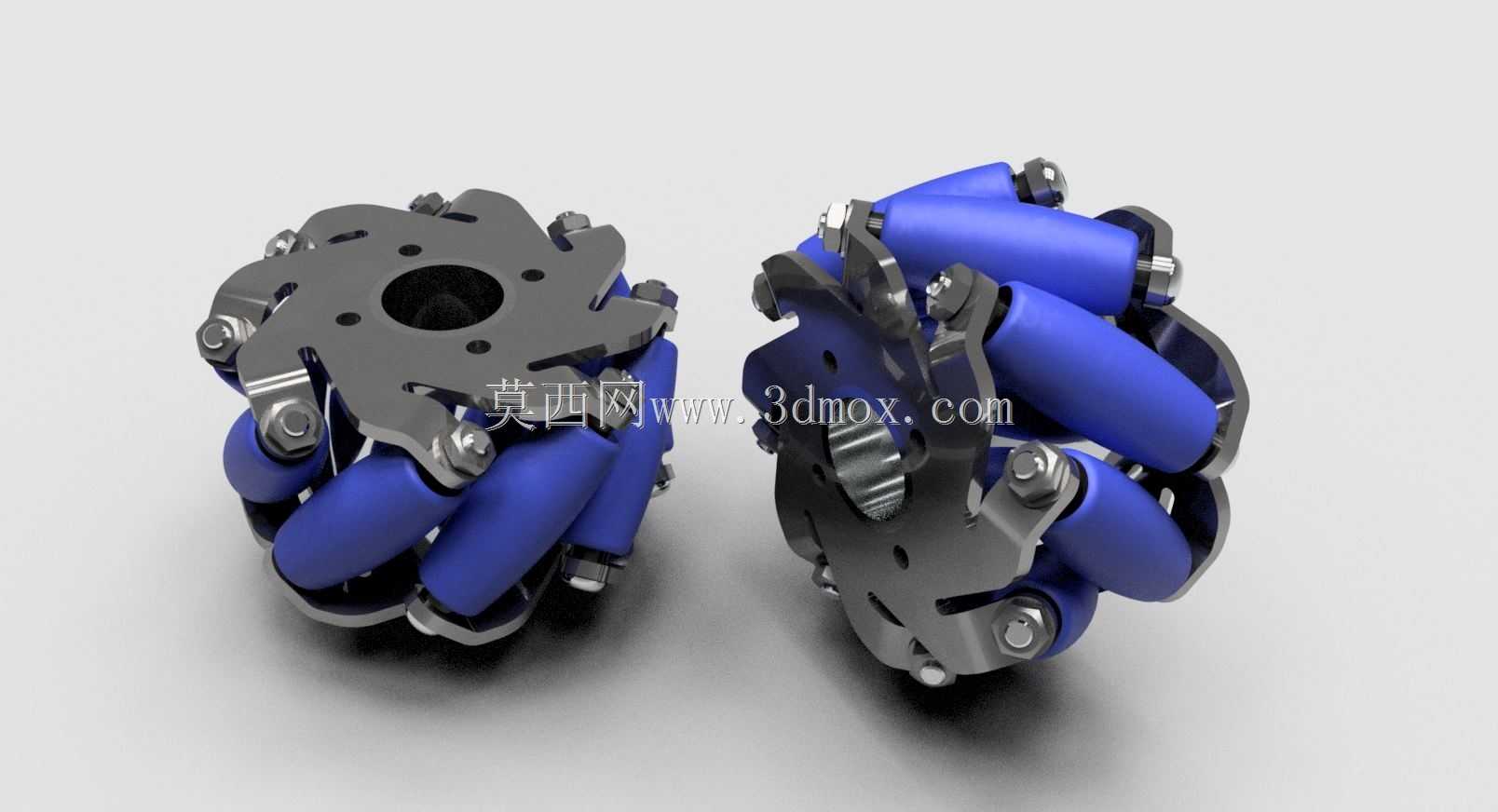

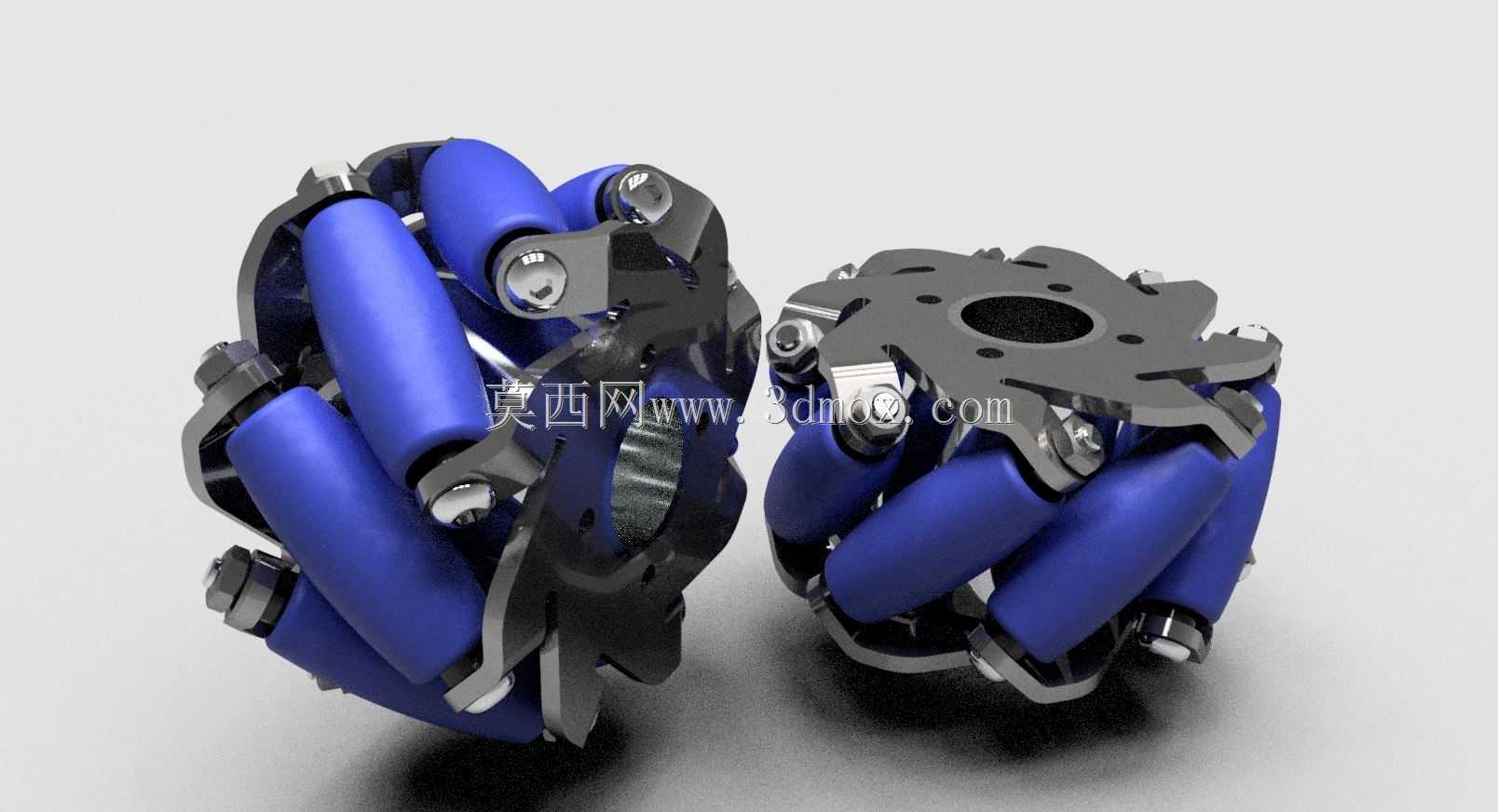

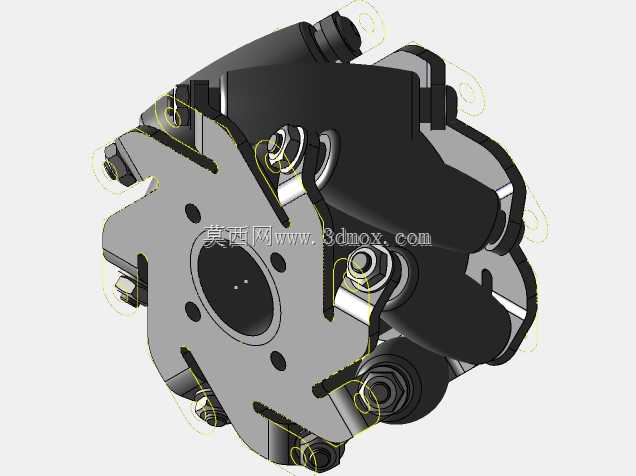

常规AGV脚轮在窄通道换向时需要预留大半径回转空间，车间线边仓、智能仓储的密集货架排布下，传统转向轮的空间浪费问题始终难以解决，麦克纳姆轮的斜置辊组结构正是为破解这类全向移动痛点而生。这款轮组的辊子轴线与轮体主轴线呈45度夹角，单组轮体上的8个聚氨酯辊子沿轮毂周向均匀排布，相邻辊子的衔接处做了微小的轴向重叠设计，避免轮体滚动时出现辊子间隙导致的行进顿挫。轮毂采用分体式拼接结构，每根辊子的转轴通过内嵌式轴承座固定在轮毂辐板上，装配时不需要额外定制工装，只需要依次将辊子卡入辐板的定位槽后拧入端面紧固螺钉即可，后期单根辊子磨损时可以单独拆卸更换，不用整体报废轮组，大幅降低运维成本。辊子外覆的聚氨酯材质邵氏硬度控制在85A左右，既可以保证承载时的形变量控制在0.2mm以内，避免辊子形变过大导致的轮体跳动，又能提供足够的地面摩擦力，防止光滑环氧地坪上的全向移动打滑。轮毂的中心安装孔做了H7级公差配合，与驱动电机输出轴的配合间隙控制在0.02mm以内，端面的6个安装螺孔位置度公差控制在0.05mm，保证轮体高速转动时的动平衡精度，避免AGV满载行进时出现轮体偏摆带来的异响。辊子的外轮廓做了微弧曲面处理，不是简单的圆柱直辊，曲面弧度经过反复校核，保证轮体无论正转、反转还是斜向滑移时，始终有至少3根辊子与地面接触，承载受力均匀分布，不会出现单根辊子过载断裂的情况。辐板上的镂空减重孔在不降低结构强度的前提下，将单轮整体重量降低了18%，减少驱动电机的负载损耗，同时镂空位置可以作为散热通道，长时间连续运行时轴承产生的热量可以顺着镂空处快速散出，延长轴承的使用寿命。
