Arduino用LCD与SD卡扩展板结构设计

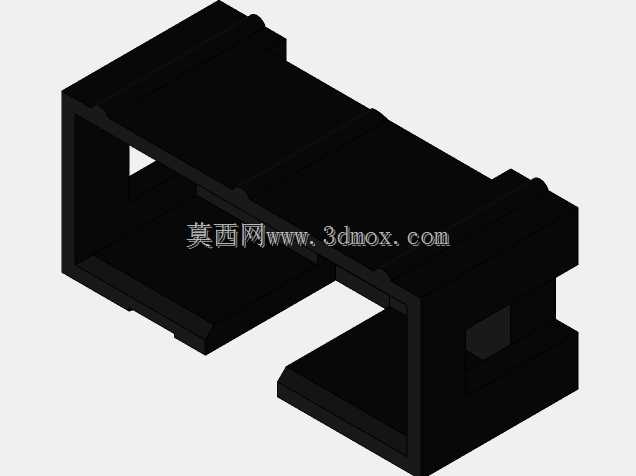

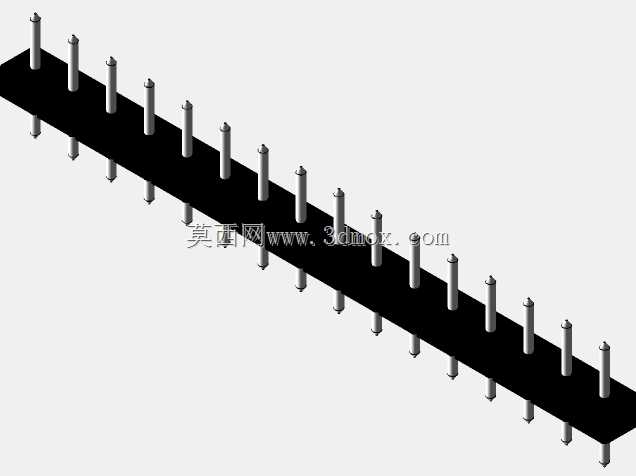

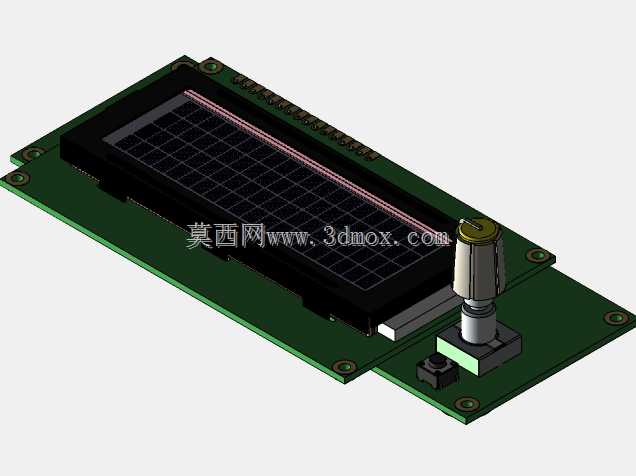

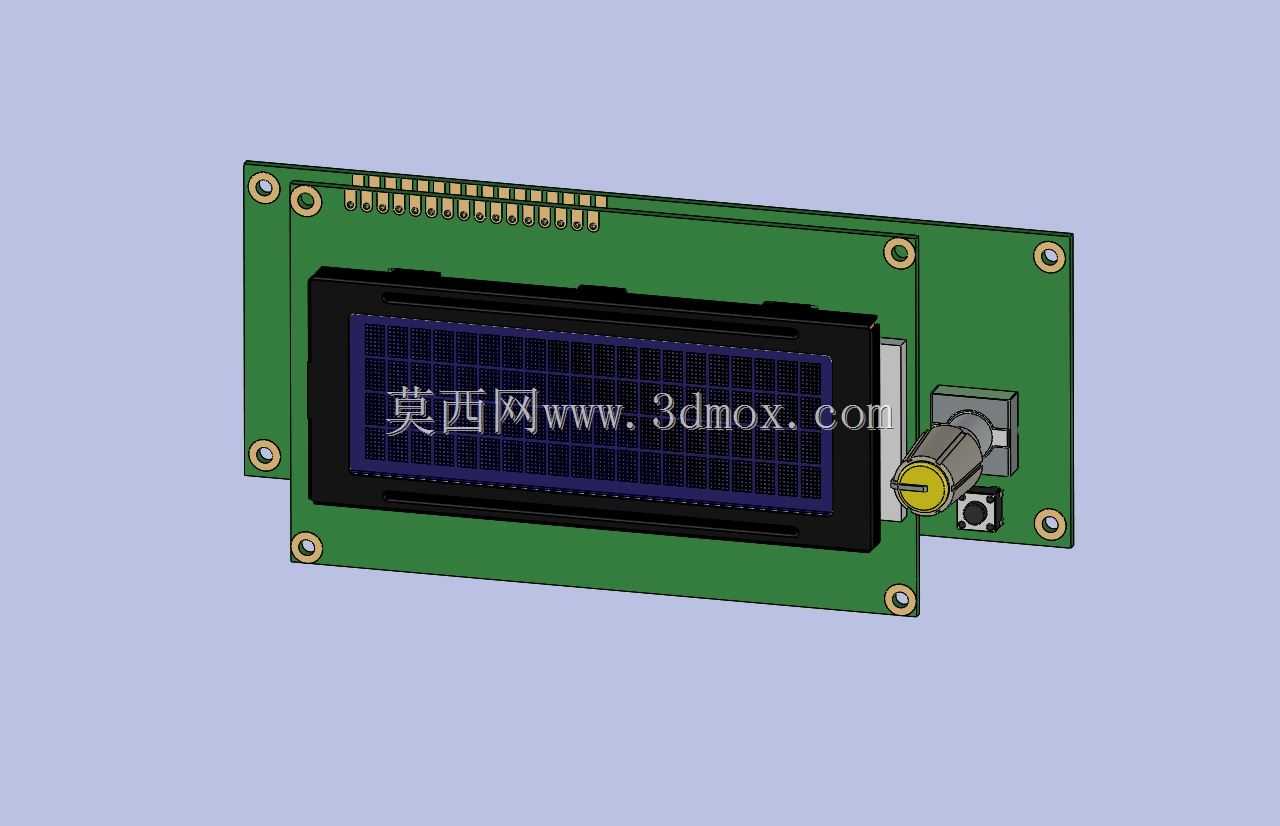

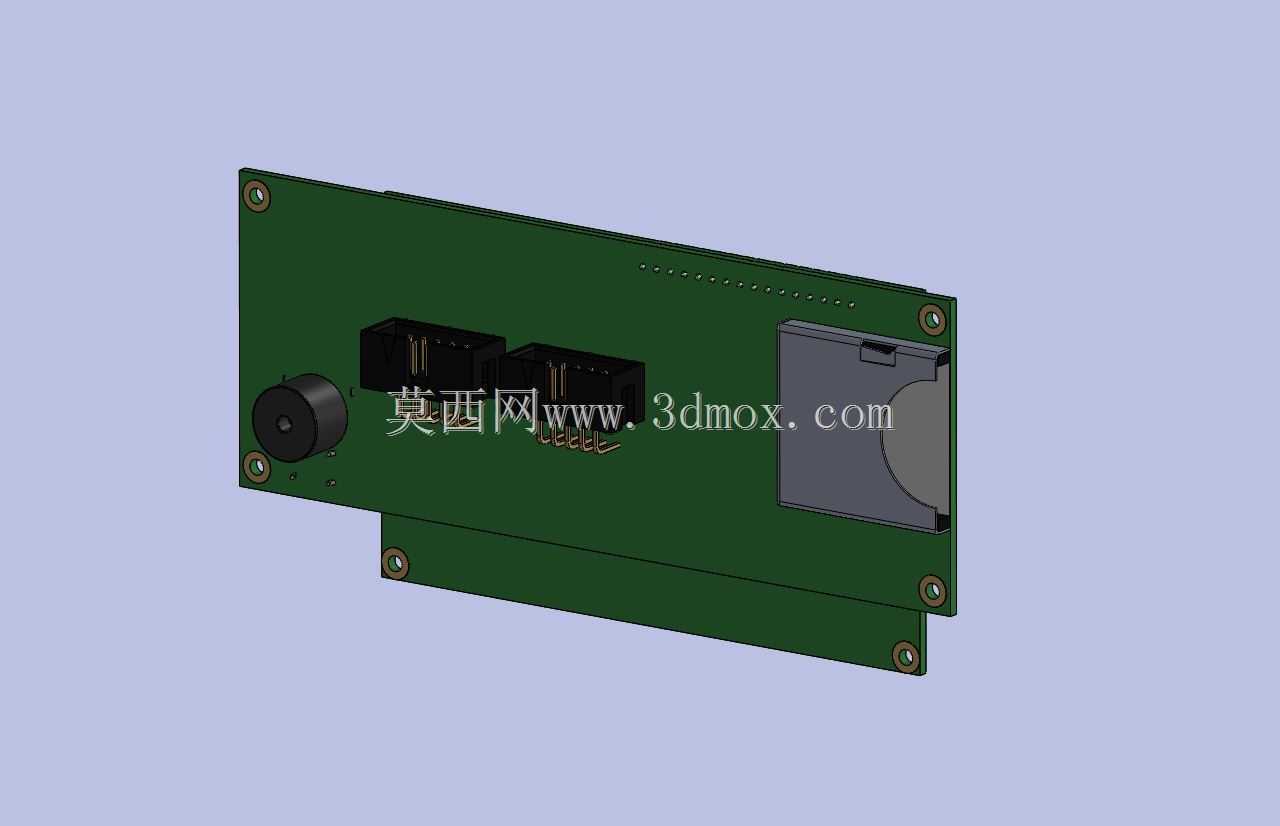

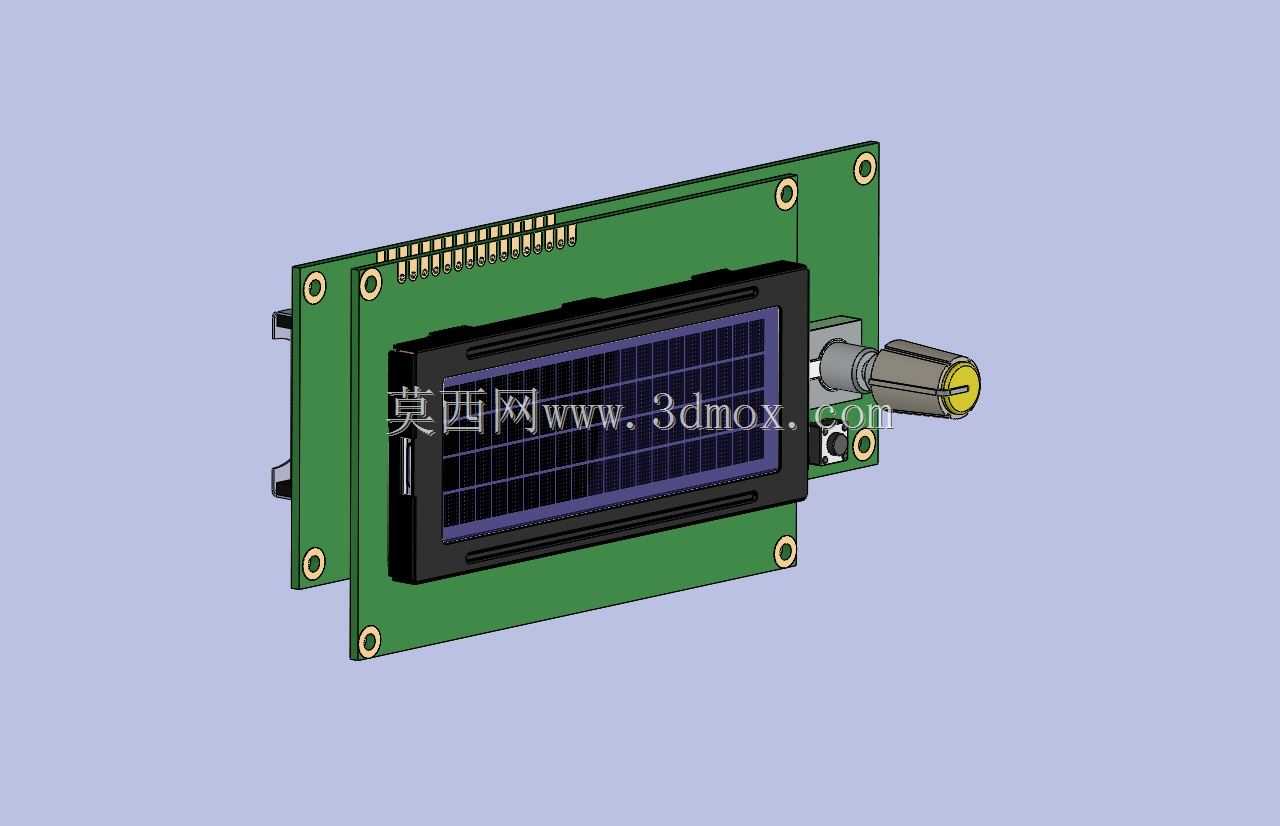

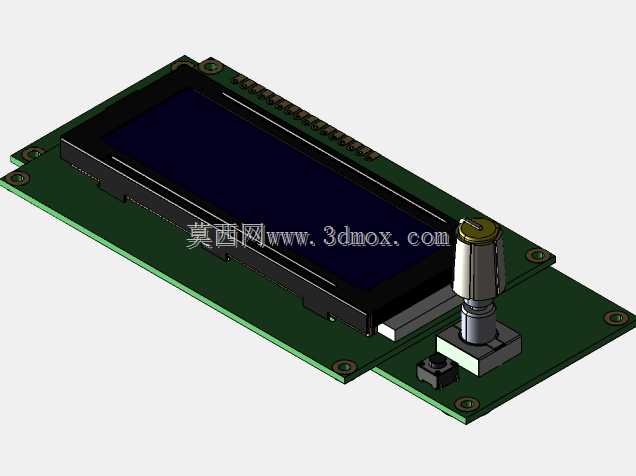

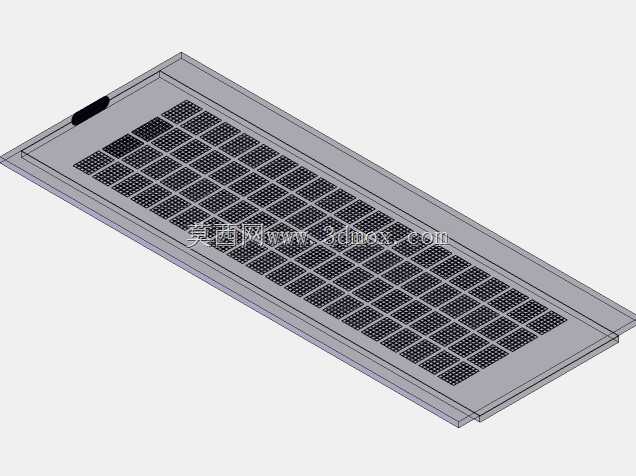

这款扩展模块主要面向开源硬件开发场景，适配桌面级3D打印机、小型CNC雕刻设备以及各类嵌入式DIY开发项目，作为主控板的外接功能拓展载体存在，能够为原本接口资源有限的主控单元补充人机交互与数据存储能力，解决小型数控设备运行过程中状态可视化不足、离线打印数据读取不便的实际痛点。在实际设备运行场景中，该模块承担着设备运行参数实时显示、操作指令输入反馈、打印文件本地读取存储的核心作用，用户无需连接上位机即可通过模块上的显示屏查看设备温度、坐标进度、运行状态等关键信息，配合板载的调节旋钮完成参数调整、功能选择等操作，同时SD卡接口支持直接读取存储在存储卡内的加工代码文件，实现设备的脱机独立运行，大幅降低小型数控设备对上位机的依赖，提升设备部署的灵活性。从功能特性来看，模块集成了20x4字符型液晶显示单元，能够同时展示四行文本信息，足够覆盖常规小型数控设备的状态展示需求，显示区域对比度可通过板载电位器进行调节，适配不同光线环境下的查看需求；板载的SD卡卡槽采用标准接口设计，兼容常规容量的SD存储卡，能够稳定读取存储的加工文件；侧边集成的旋转编码器带按压确认功能，可实现菜单滚动、参数微调、选项确认的全套交互操作，无需额外外接输入按键即可完成基础的人机交互流程。在设计思路上，整体采用层叠式插装结构，电路板外形为规则矩形，四角设置统一规格的金属安装孔位，孔位间距匹配开源主控板的标准安装尺寸，可直接通过铜柱堆叠固定在Arduino类主控板上方，无需额外设计复杂的安装支架，板上接口布局充分考虑插装后的空间避让，显示区域位于板身中部靠前位置，旋钮与卡槽布置在板身侧边缘，避免堆叠后与主控板上的其他接口产生干涉，所有电子元器件均布置在电路板正面，背面保持平整，既方便生产焊接组装，也能避免堆叠使用时背面元件与主控板产生短路风险。安装边界方面，板身整体厚度控制在较低范围，包含显示屏、旋钮在内的突出元件高度经过统一规划，堆叠安装后整体高度不会超出常规设备外壳的内部容纳空间，安装孔位采用通用孔径规格，适配标准M3铜柱与螺丝，可直接适配市面上多数开源3D打印机、小型CNC设备的主控安装位，无需对原有设备结构进行改造即可完成加装替换。
