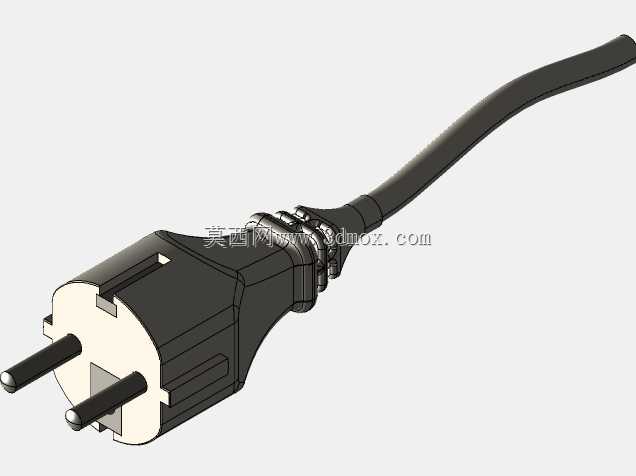

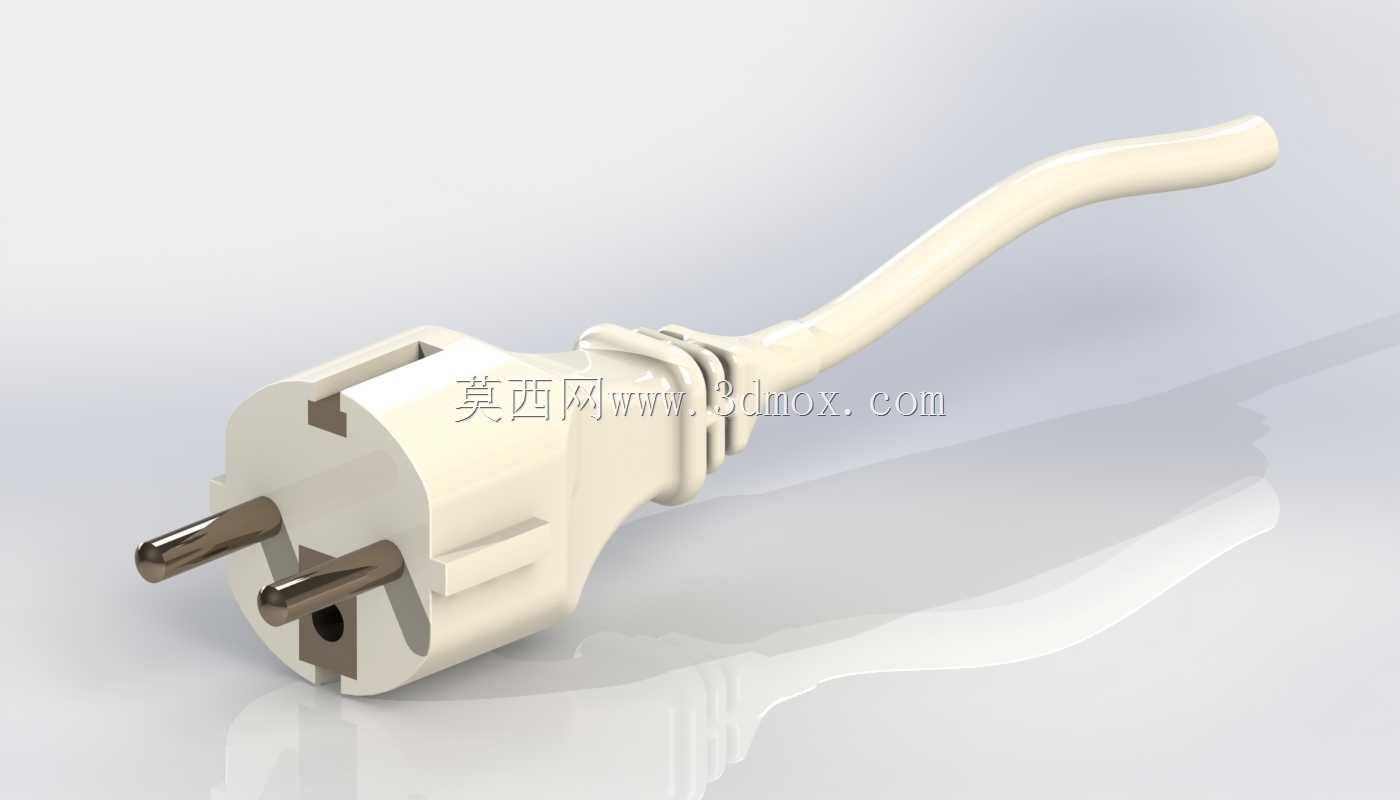

欧标Schuko带线电源插头结构设计

民用接插件长期插拔后的接触松垮、尾部线缆弯折断裂是现场反馈最集中的失效点，这款欧标插头的结构设计刚好把这两个痛点作为核心优化方向。插销根部做了阶梯式限位凸台，和外壳内部的卡槽过盈配合，插销受侧向插拔力时不会在壳体内窜动，避免内部接线端子被扯松脱。插销表面的圆角过渡不是单纯的外观修饰，插拔过程中能减少对插座铜片的刮削磨损，长期使用后接触电阻不会因为铜片表面氧化层被反复刮擦堆积而升高，降低大电流工况下的发热风险。尾部的线缆防弯折结构做了多段渐变的波纹设计，靠近壳体的部分硬度更高，能承受线缆根部的大幅度弯折应力，越往线缆末端的波纹段柔性越强，不会因为应力集中在某一个截面导致线皮开裂、内部铜丝折断。外壳的合模线选在插头侧面的非握持区域，合模缝的飞边余量控制在0.05mm以内，握持插拔时不会刮手，也避免了合模缝位置积灰受潮降低绝缘性能。内部的接线腔做了独立的隔仓，火线零线的接线端子被筋位完全隔开，哪怕接线时铜丝有外露毛刺，也不会出现极间短路的风险。插销和内部端子的连接采用铆压而非焊接，避免焊接虚焊导致的接触不良，铆压位置的包裹长度刚好覆盖插销尾部的整个接线段，拉脱力能达到120N以上，远超民用插头的标准要求。外壳表面做了细微的磨砂纹理，既不容易残留指纹污渍，插拔时的摩擦力也足够，手上沾有少量油污时也不会打滑。插头端面的接地弹片和插销的位置度公差控制在0.1mm以内，插入插座时接地触点先于火线零线接通，拔出时最后断开，完全满足电气安全的防触电要求。线缆和壳体的衔接处做了倒锥形的密封结构，哪怕不额外灌胶，也能阻挡日常泼溅的水顺着线缆缝隙进入壳体内部，适配厨房、卫生间这类潮湿场景的使用需求。
