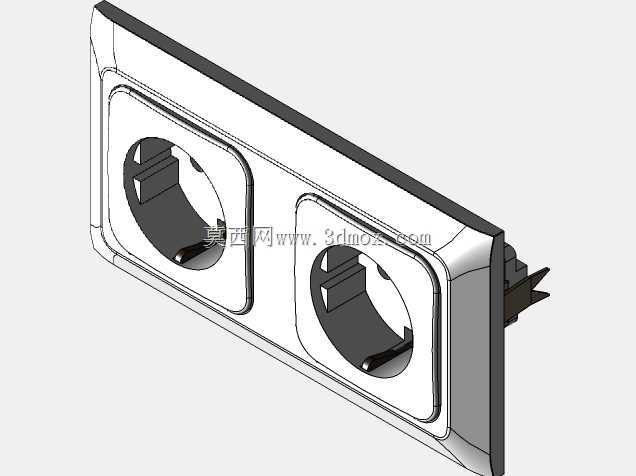

家用双联欧标墙壁电源插座结构设计

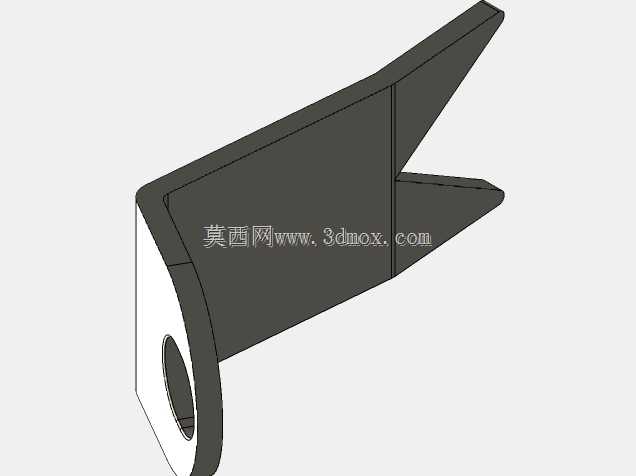

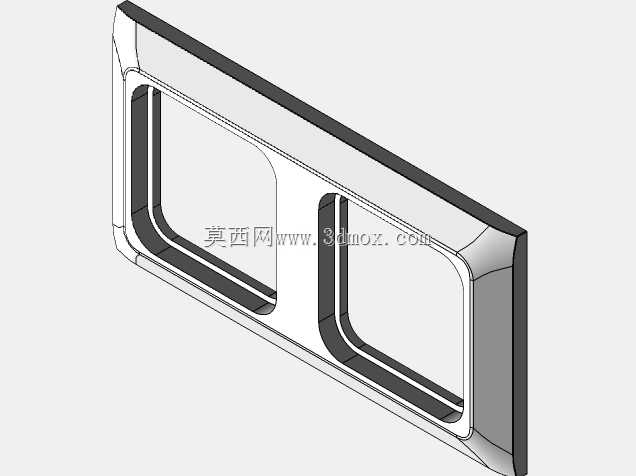

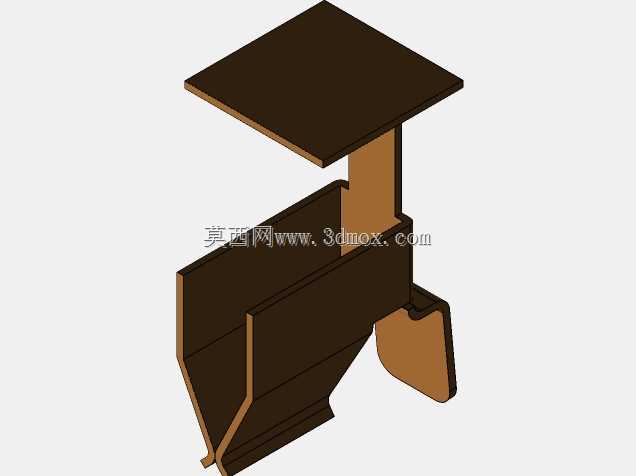

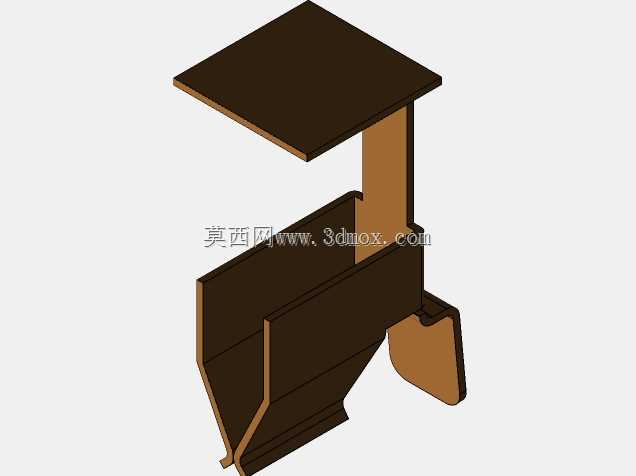

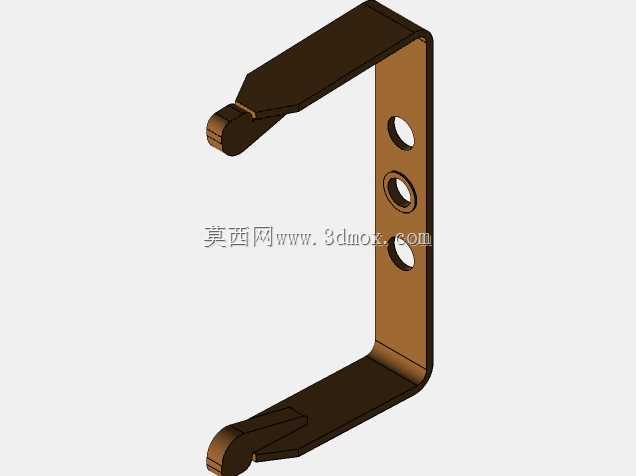

墙面暗装插座的安装间隙公差一直是电工施工里的高频痛点，传统单款插座的面板边框与底盒的配合余量常控制在0.2mm以内，一旦墙面开槽出现轻微偏移，面板就会出现翘边、与墙面贴合不严的问题，这款双联插座的面板外沿做了1.2mm的微弧收边，能覆盖底盒周边最多1mm的开槽误差，不用额外补腻子修整墙面。两个插座位的中心间距严格控制在68mm，刚好适配市面上绝大多数双联暗装底盒的固定孔位，不会出现孔位错位需要重新扩孔的情况。插套的夹持结构做了叠片式优化，不是传统的单片铜片弯折结构，而是用0.6mm厚的锡磷青铜片叠压成三层夹持臂，插脚插入时的接触压力能稳定在20N以上，反复插拔五千次后夹持力衰减不会超过15%，避免用久了出现插脚松动、接触不良打火花的问题。面板表面做了细晒纹处理，不是亮面抛光的设计，日常使用中不容易残留指纹和擦拭痕迹，沾了污渍用湿抹布一擦就干净，不会留下明显的水痕。面板和后座的连接用了卡扣加超声焊接的双重固定，卡扣先做预定位，超声焊接沿着接缝一圈做熔接，接缝处的缝隙控制在0.05mm以内，灰尘和飞溅的水渍很难进到插座内部，防护等级能达到IP20以上，满足客厅、卧室这类干燥室内场景的使用要求。后座的进线孔做了喇叭口导向，穿线的时候不用刻意对准孔位，电线顺着喇叭口就能滑进接线端子里，接线端子的压线板做了防滑齿纹，拧紧螺丝后电线不会因为拉扯松脱，哪怕是2.5平方的硬线也能压接牢固。两个插座位之间做了隔离筋，把两个插座的内部空间完全隔开，哪怕其中一个插套出现过载发热，热量也不会快速传导到另一个插套，降低相邻回路受影响的风险。面板的拆卸缺口设在下沿中间位置，用一字螺丝刀轻轻一撬就能拆下面板，不会因为撬的位置不对在面板边缘留下明显的撬痕，后期维修更换内部元件的时候不用破坏墙面的装修完整性。
