技嘉B450系列ITX主板结构三维复刻

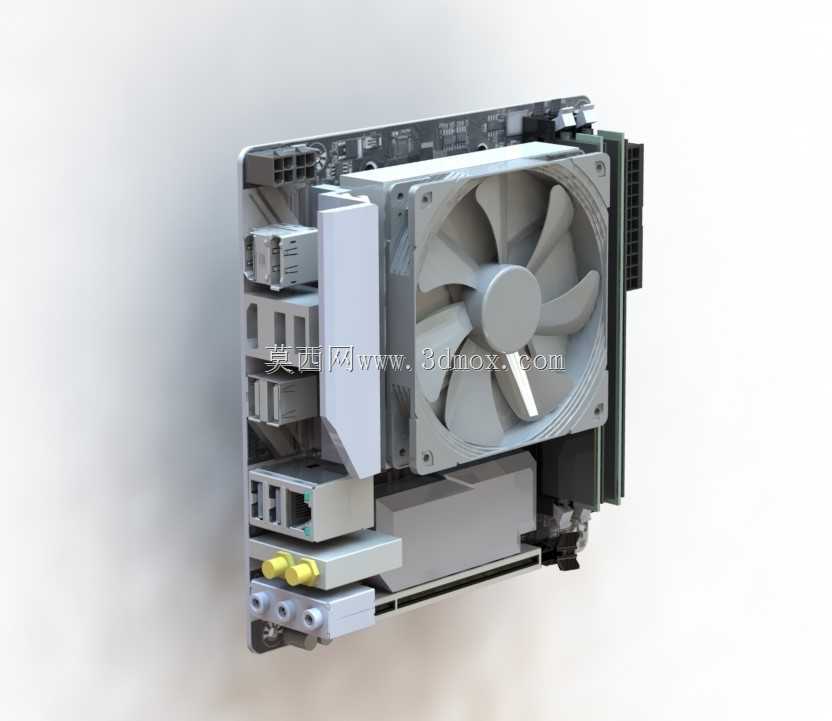

消费级ITX主板的三维复刻，最容易踩的坑是忽略PCB板边与机箱铜柱定位孔的同轴度公差，不少复刻作品只做外观形似，实际导入装配环境后会出现孔位偏移0.2mm以上的问题，直接导致装机干涉。这款主板的三维结构在定位孔区域做了单独的公差预留，四个M3铜柱安装位的沉台深度严格按照实物1.6mm的板厚做了匹配，边缘的防呆缺口也还原了量产主板的切角弧度，不会出现直角剐蹭机箱走线的隐患。

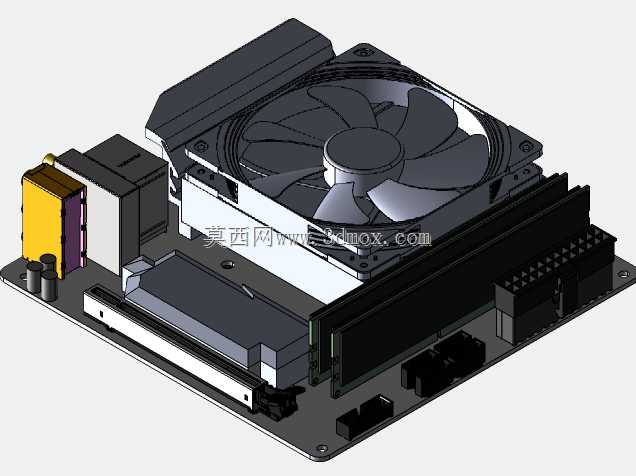

CPU插槽周围的电容排布没有做简化处理，每一颗贴片电容的高度、间距都和实物保持一致，搭配的下压式散热器扣具孔位刚好避开最高的那几颗钽电容，不会出现散热器压碎元件的问题。内存插槽的卡扣做了可动结构的预留，插槽内部的金手指接触片做了分层示意，能直观看到内存条插入后的接触深度，不用额外做剖面就能展示装配关系。

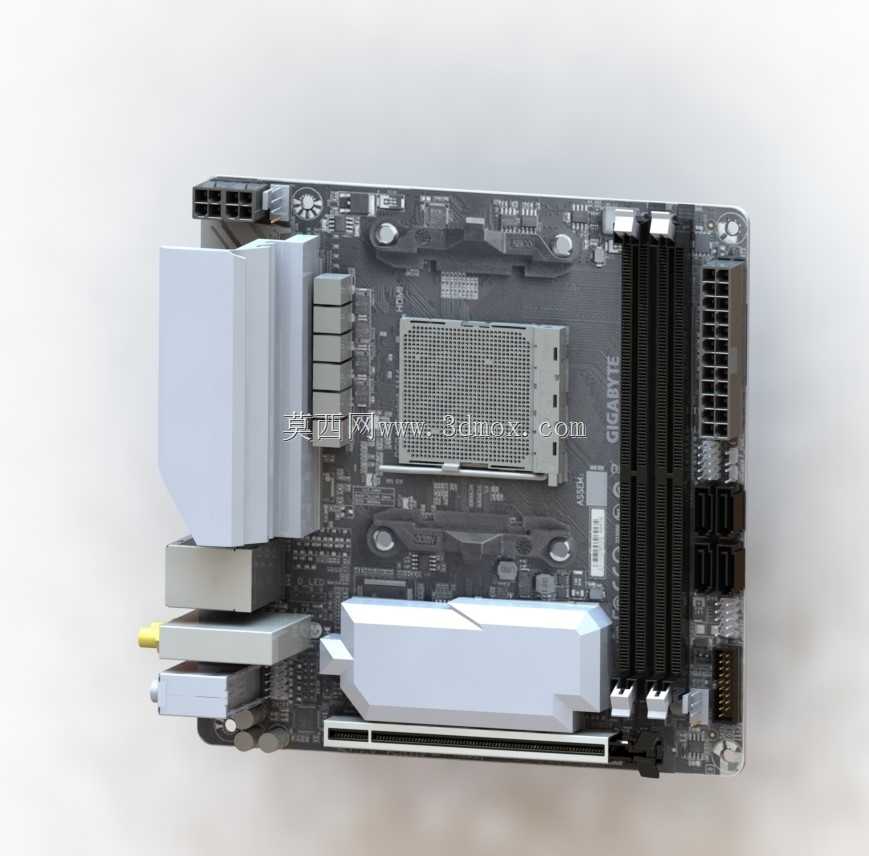

后置IO接口区域的金属屏蔽罩厚度还原了0.3mm的冲压件特性，边缘的卷边结构也做了还原，不会出现锐边割手的视觉违和感。主板自带的WiFi天线接口做了单独的结构拆分，能清晰看到SMA接头的螺纹段和PCB焊盘的连接位置，方便后续做天线装配的干涉检查。

供电模块的散热片做了内部鳍片的结构还原，不是单纯的实心块，鳍片之间的间距保持1.2mm的实物尺寸，能直观展示风道流通的路径，做整机散热仿真的时候可以直接提取流道区域，不用重新修补模型。M.2硬盘位的散热马甲固定柱做了卡扣结构的示意，能看到马甲压合后和硬盘表面的接触间隙，刚好预留0.5mm的导热垫厚度空间，不会出现压合过紧导致硬盘变形的问题。

SATA接口的位置做了角度避让，靠近显卡插槽的那两个接口做了下沉处理，避免长显卡插入后挡住SATA线的插拔空间，这个细节是很多同类型主板复刻会忽略的点，实际装机的时候这个位置的干涉率超过六成。主板底部的前置插针区域做了丝印位置的结构凸起，不用贴纹理就能分辨每个插针的定义位置，做接线演示的时候能快速定位对应针脚。

整个模型的所有结构拆分都按照实际生产的装配层级做了分组，PCB基板、贴片元件、接插件、散热模组各自成组，导入工程软件后可以直接做BOM表导出，不用重新拆分组件。所有配合面都做了贴合公差的预留，不会出现面与面重叠的几何错误，做装配动画的时候不会出现穿模问题。
