双风扇佩利特RTX2060显卡结构设计

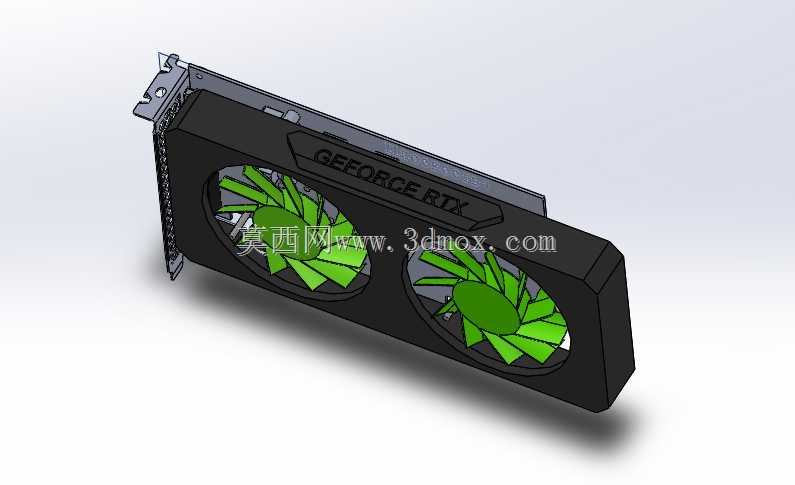

　　在桌面级计算机硬件装配、电竞主机改装以及工业图形工作站搭建场景中，独立显卡是承担图形渲染、并行计算任务的核心硬件，本次呈现的双风扇结构RTX2060规格显卡，完全参照同级别量产硬件的真实安装边界与外形尺寸搭建，可直接用于整机装配干涉校验、硬件布局模拟、散热风道仿真等工程场景。从实际用途来看，这类定位中端的图形硬件，既可以满足消费级市场的3A游戏运行、视频剪辑加速需求，也能在小型工业设计工作站中承担中等复杂度的三维模型实时预览、工程图渲染输出任务，部分边缘计算场景中也会用同规格显卡完成轻量级AI推理运算，因此其结构尺寸的准确性，直接决定了整机结构设计阶段的装配校验有效性。从功能特性层面拆解，该显卡采用双轴流风扇的主动散热方案，

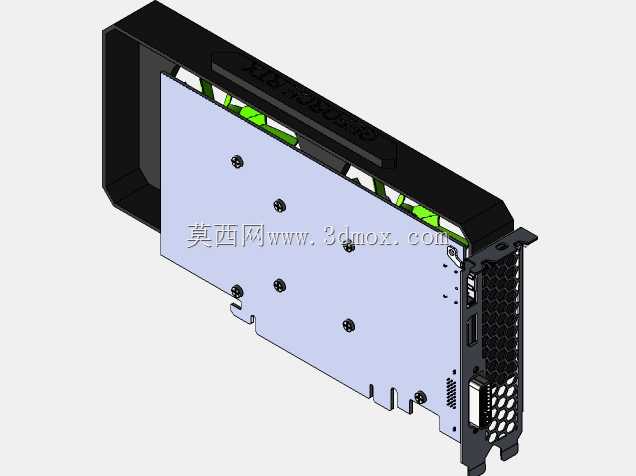

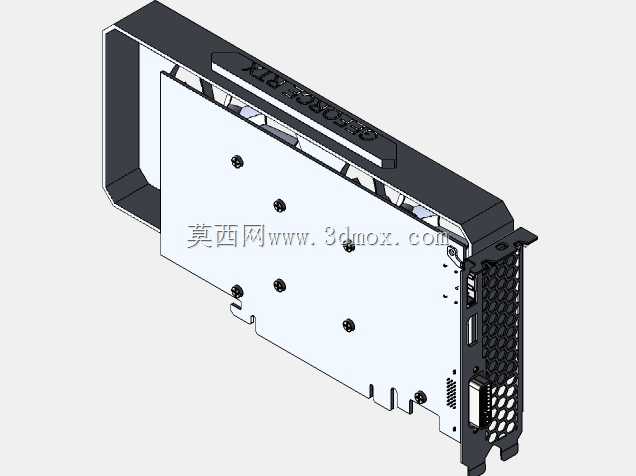

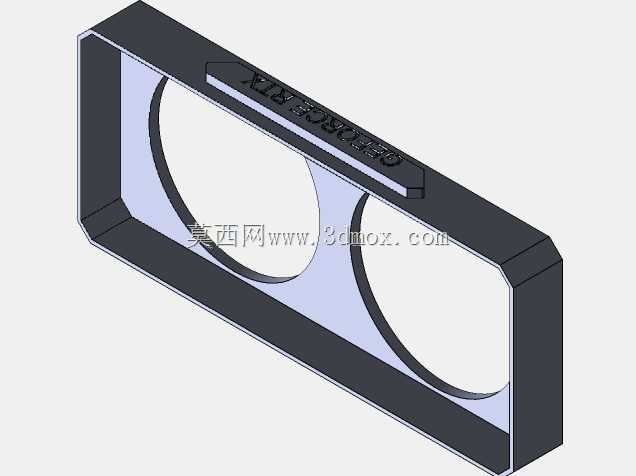

　　外壳为一体式注塑遮罩，表面预留GEFORCE RTX标识的蚀刻定位区域，两个风扇位的开孔尺寸完全匹配标准90mm直径轴流风扇的安装孔位，风扇下方对应铝制鳍片散热模组的安装空间，鳍片组内部预留热管穿接的避让槽位，可兼容2-3根6mm直径热管的布局设计，核心接触区域的铜底安装位严格参照TU106核心的基板尺寸预留，周围的显存颗粒、供电MOS管位置也对应预留了导热垫的接触空间，避免结构设计阶段出现散热模组与板载元件干涉的问题。设计思路上，整个模型优先保证安装接口与外部轮廓的工程准确性，PCIe金手指区域的挡板尺寸完全符合PCI Express x16插槽的行业安装规范，挡板上的视频输出开孔位置、固定挂耳的螺孔位置，都严格参照ATX、

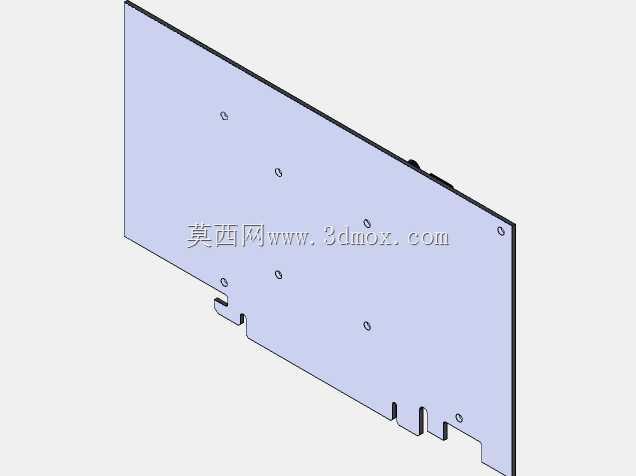

　　MATX、ITX机箱的显卡安装位标准设计，确保在做机箱内部布局模拟时，能准确校验显卡与机箱硬盘位、水冷排、走线空间的干涉情况。显卡尾部的供电接口位置，参照公版同级别显卡的布局设置在顶部靠右区域，预留了8Pin供电接口的安装空间，可模拟供电线材的弯折半径与走线空间，避免装机时出现供电线与侧板干涉的问题。外形尺寸方面，该显卡整体长度控制在260mm以内，高度为标准双槽卡的120mm，厚度对应两个PCIe挡板位的40mm，完全适配绝大多数市售机箱的显卡安装限长要求，安装边界上，显卡PCB板的边缘距离散热外壳的预留间隙为2mm，可兼容不同厚度的背板安装需求，底部金手指到散热外壳底部的间隙为3mm，避免与主板表面的贴片元件、M.

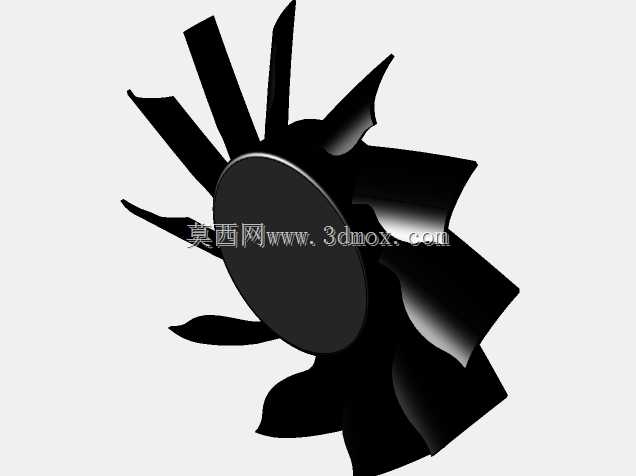

　　2散热装甲产生干涉。在结构细节上，风扇的扇叶采用常规轴流扇的倾斜角度设计，扇叶与外壳导流圈的间隙控制在1.5mm，既符合量产产品的装配公差要求，也能在做风道仿真时准确模拟气流通过鳍片的路径，散热遮罩的侧边预留了通风缺口，可形成贯穿式风道提升散热效率。对于结构设计从业者而言，这类精准的硬件模型可以大幅减少整机结构验证阶段的实物打样次数，在机箱产品开发、主机改装方案设计阶段，直接导入模型即可完成空间布局校验，不需要反复测量实物硬件的尺寸参数；对于三维建模学习者来说，该模型的结构拆分逻辑完全贴合量产硬件的装配层级，从外遮罩、风扇模组、散热鳍片到PCB基板、接口挡板的层级划分清晰，可作为消费电子结构建模的参考案例，理解硬件产品从功能分区到结构落地的设计逻辑。需要注意的是，该模型侧重外部结构与安装边界的还原，板载元件的细节做了适度简化，核心目的是服务于装配校验与布局模拟，而非用于硬件本身的开模生产，在实际工程应用中，可根据具体的仿真需求补充内部元件的细节参数，比如散热鳍片的间距、热管的具体走向、PCB板的层数等，以满足更高精度的仿真计算要求。在日常的装机方案模拟中，很多设计师容易忽略显卡供电线的弯折空间、显卡与前置冷排的安装间隙这类细节，导致实物装配时出现硬件装不进去、线材挤压的问题，而参照真实尺寸搭建的显卡模型，能在设计阶段就把这类干涉问题提前暴露，大幅提升方案的落地可行性。
