紧凑型Flex ATX电脑内置供电电源结构

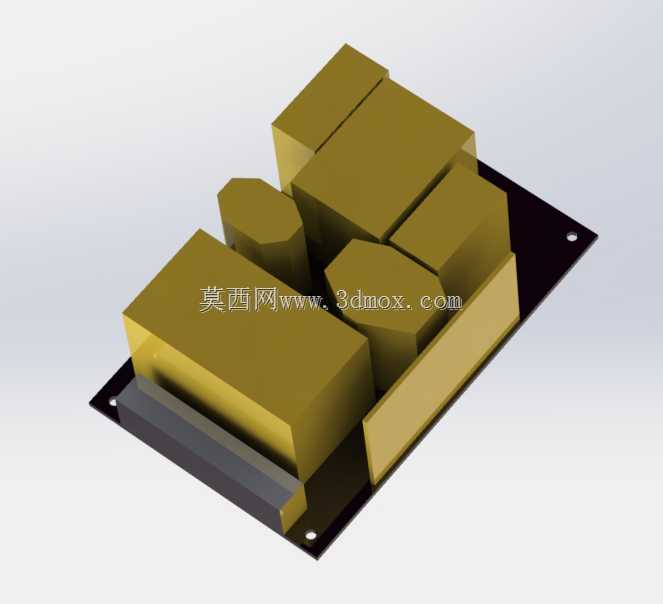

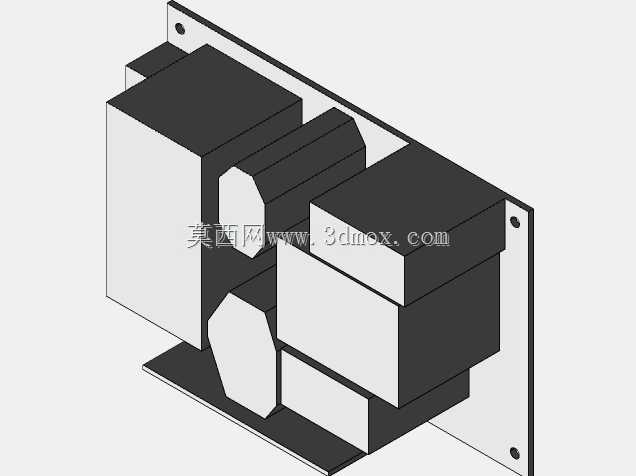

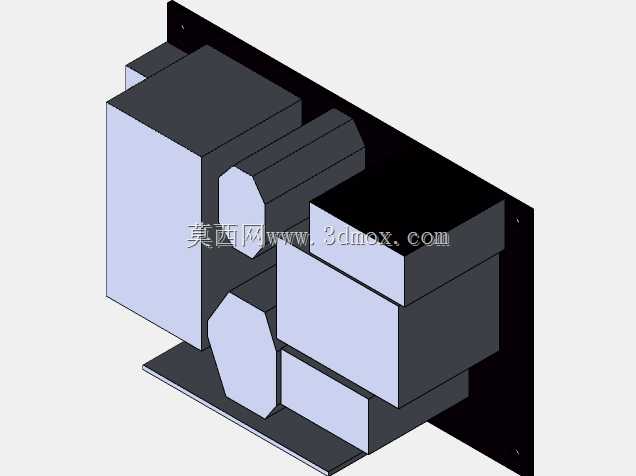

　　在小尺寸台式主机、工控迷你终端、紧凑型服务器的硬件适配场景中，供电单元的空间占用与结构兼容性始终是结构设计阶段需要优先考量的核心环节，Flex ATX规格的电源正是为这类窄空间装机需求开发的标准化供电部件。不同于常规ATX电源的宽体尺寸，这类电源的安装边界严格遵循小尺寸机箱的预留位规范，长宽尺寸控制在极小范围内，高度也适配薄型机箱的内部竖向空间，能够在不占用核心硬件安装位的前提下，完成整机的直流供电输出。从结构设计逻辑来看，该电源的内部元件排布完全围绕空间利用率做优化，高压滤波电容、变压器、低压整流模块、散热结构件按照电路走向依次排布在PCB基板上，大体积的电解电容避开主板侧的凸起元件位，电感与变压器的固定位预留了足够的绝缘间隙，

　　避免高压区与低压区的安全距离不足引发的电气风险。PCB基板的固定孔位完全匹配Flex ATX电源外壳的安装柱位置，边缘做了倒角处理避免组装时划伤绝缘层，输出端的接线位预留了足够的走线空间，方便不同长度的输出线束根据机箱内部走线槽位做弯折固定。实际装机应用中，这类电源主要适配ITX规格的迷你主板、低功耗工控板以及1U机架式的服务器节点，能够为CPU、内存、存储设备、扩展卡提供稳定的多档位直流电压输出，内部的保护电路模块可以在过流、过压、负载短路的瞬间切断输出，避免后端硬件因为供电异常出现损坏。设计阶段需要重点考量的安装边界包括电源尾部的AC输入插座突出量，避免与机箱背板的开孔位出现干涉，

　　电源侧面的散热通风孔位置要对应机箱内部的风道走向，保证高负载下内部热量能够及时排出，元件的最高高度不能超过电源外壳的内部净高，避免合上外壳时挤压元件造成引脚脱焊或者绝缘层破损。不同于大尺寸电源可以预留冗余空间做散热与元件排布，Flex ATX电源的每一处空间都需要做精准的尺寸核算，比如主滤波电容的直径与高度要匹配外壳角落的预留空间，变压器的磁芯尺寸要在满足功率输出要求的前提下尽可能压缩体积，输出端的滤波电容要靠近接线端子布置，降低输出纹波对硬件供电稳定性的影响。在三维建模过程中，需要准确还原每一个元件的外形尺寸与安装位置，尤其是固定孔位的坐标、接口的突出尺寸、元件之间的安全间隙，这些参数直接决定了后续开模生产与组装的可行性，

　　任何一处尺寸偏差都可能导致电源无法装入对应规格的机箱，或者内部元件出现挤压干涉。对于结构设计从业者而言，这类小尺寸供电部件的建模核心不在于还原复杂的曲面外观，而在于精准把控每一个安装边界与配合尺寸，确保模型能够直接用于结构验证与装机适配测试，在做整机结构堆叠时，可以直接调用该模型核对机箱内部的空间分配，提前预判走线空间、散热风道、硬件干涉等潜在问题，减少后续样机测试阶段的修改成本。
