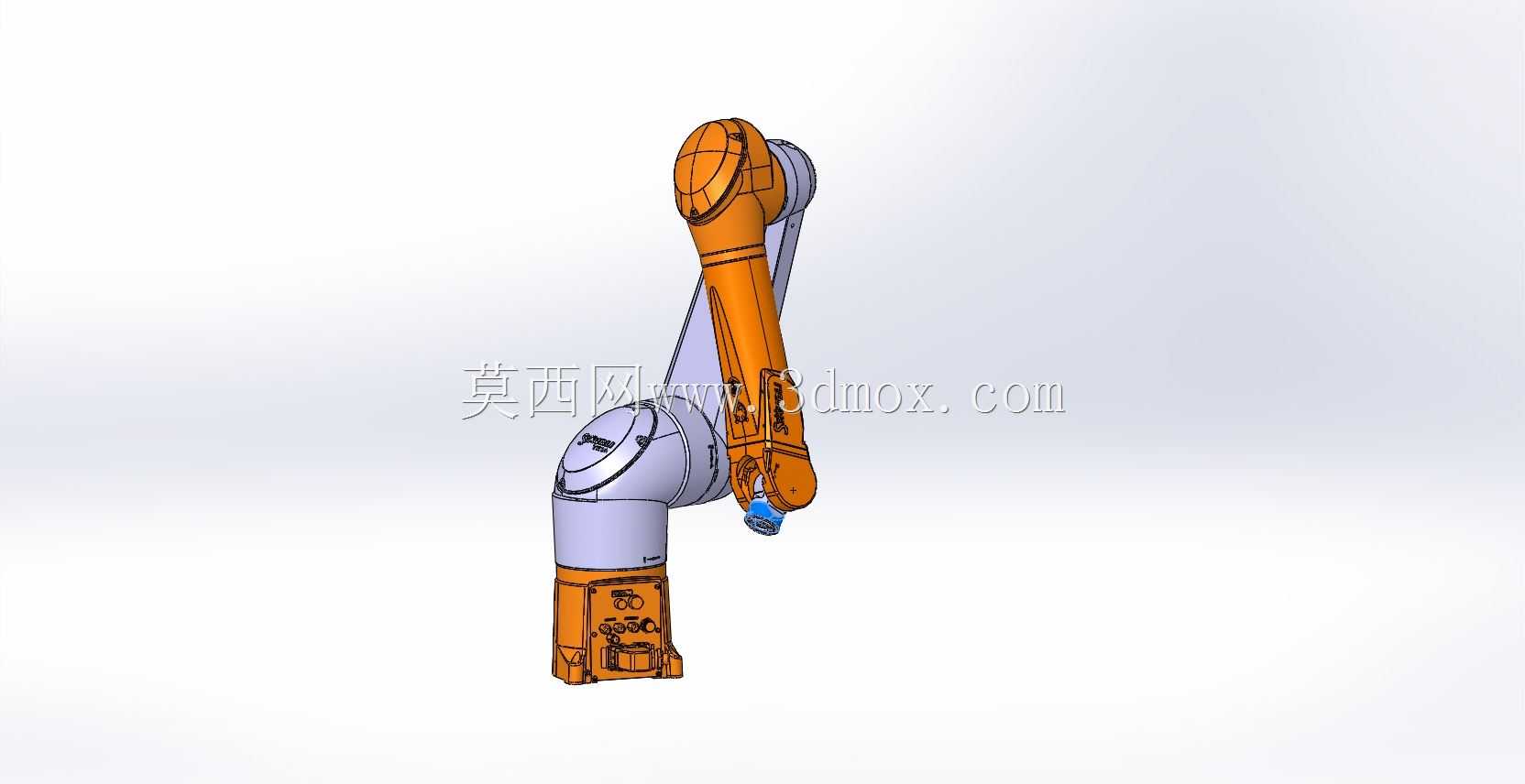

施泰利TX90XL六轴工业机械臂结构设计

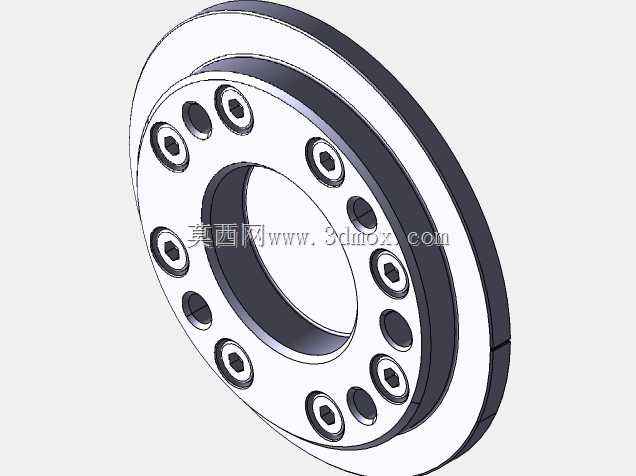

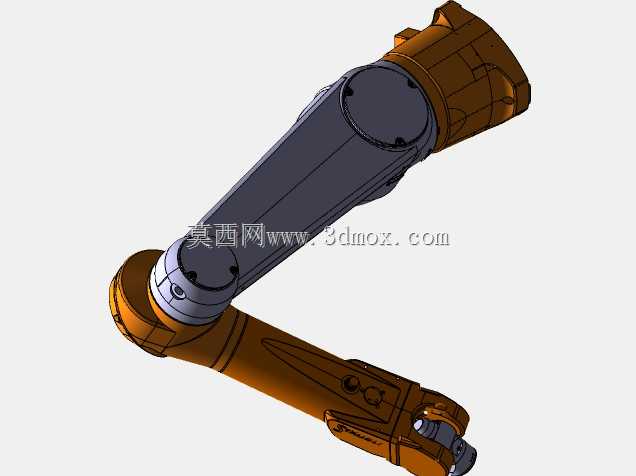

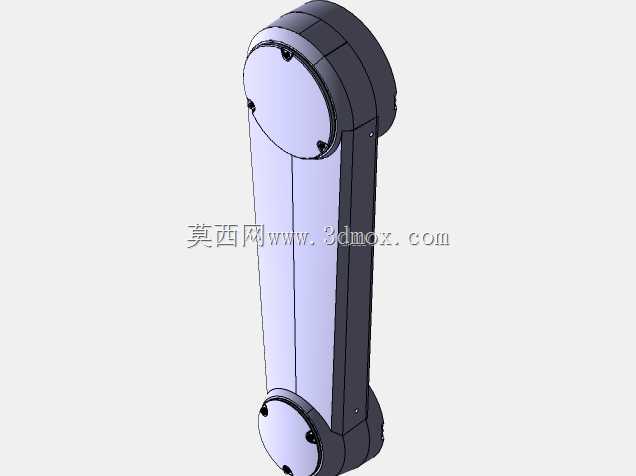

这款六轴铰接式机械臂主要面向精密装配、物料搬运、打磨抛光、涂胶点胶等高精度工业作业场景，在3C电子零部件组装、汽车零部件上下料、小型工件精密加工辅助工位中，能够替代人工完成重复性高、定位精度要求严苛的作业任务，有效降低人工操作的误差率，提升产线连续作业的稳定性。从功能特性来看，该机械臂采用多关节串联构型，六个自由度可覆盖工作半径内的全空间姿态调整需求，大臂与小臂的结构优化设计，在保证结构刚性的前提下压缩了臂体自身重量，既提升了末端负载的动态响应速度，也降低了关节驱动单元的负载压力，末端执行器安装接口采用通用化法兰设计，可快速适配夹爪、吸盘、焊枪、打磨头等不同作业工具，满足多场景快速换产的使用需求。在设计思路上，这款改进型臂体重点优化了关节处的配合逻辑与轴系限制结构，针对传统同负载级别机械臂在高速运动下容易出现的关节间隙累积、末端抖动问题，对各关节的连接配合面做了公差匹配优化，通过轴系限位结构的合理布置，既保证了各关节的运动角度范围覆盖常规作业需求，也避免了极限姿态下的结构干涉与驱动过载问题；臂体的走线采用内置式布局设计，将动力线缆与信号线缆全部收纳于臂体内部空腔，既避免了外部走线在运动过程中出现的线缆缠绕、磨损问题，也让臂体整体外形更加简洁流畅，减少了作业过程中与周边工装、工件的剐蹭风险。从安装边界与尺寸适配来看，该机械臂底座采用标准方形安装法兰，预留的安装孔位可匹配市面主流的地面安装座、龙门倒挂安装架以及移动AGV搭载平台，安装时只需保证底座安装面的平面度与水平度符合要求，即可快速完成设备固定；臂体收拢状态下的横向占用空间紧凑，可在狭小的工位内部署，不会占用过多产线空间，各关节的运动行程经过合理匹配，在额定工作半径内可实现无死角姿态调整，能够适配不同高度的工作台、输送线的作业高度需求，无需额外加装高度调节基座即可满足多数常规工位的部署要求。臂体的外观分色采用辨识度较高的橙灰配色，运动关节处的标识清晰，便于日常运维过程中快速观察关节运动状态，及时排查运行隐患。
