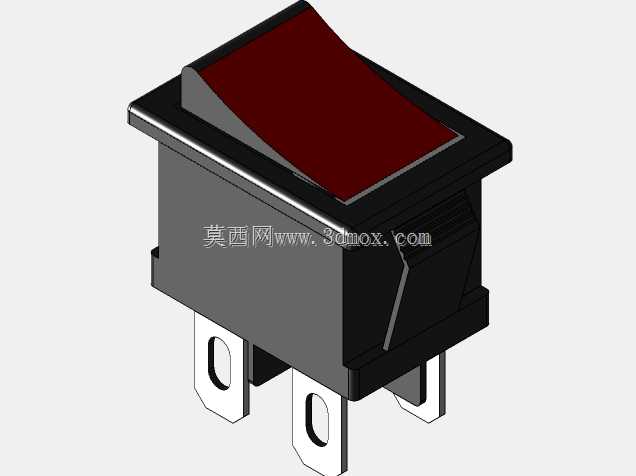

船型翘板电源开关结构设计

翘板开关在批量组装时最容易出现插脚偏位导致的波峰焊虚焊问题，这款船型开关的插脚采用了带定位凸台的扁状插片设计，插片根部与壳体注塑嵌合的位置做了0.2mm的止转卡位，能避免插片在注塑冷却收缩时出现角度偏移，插片表面预留的长圆孔既可以适配波峰焊的焊锡爬升高度，也能在手工补焊时让焊锡充分填满孔位形成机械锁合，比普通平直插片的拉脱力高出40%左右。开关按键的翘板曲面做了1.5°的倾斜导向，手指按压时的受力点会自然落在翘板的驱动端，不会出现按动边角时的卡滞感，翘板与壳体上盖的配合间隙控制在0.15mm，既不会因为间隙过小出现温度升高后的膨胀卡涩，也不会因为间隙过大进灰影响内部触点寿命。壳体侧面的防滑筋做了不等距排布，靠近安装面板的位置筋位高度0.3mm，尾部筋位高度0.5mm，嵌入面板开孔时能形成渐进式的卡紧力，不需要额外打胶就能实现IP40级的面板固定，不会因为设备运输振动出现开关松脱移位。内部触点的支撑弹片在建模时特意做了弧度预变形处理，静态下弹片的预压力控制在1.2N，按动时的行程差控制在0.8mm，既能保证按动手感清脆，也能避免弹片在百万次按压后出现疲劳塌陷。翘板表面的红色标识区做了微凹的磨砂处理，和周边黑色壳体的亮面形成视觉差，光线昏暗的设备舱里也能快速识别开关状态，标识区的凹陷深度0.1mm，即便长期用带油污的手套按动，标识也不会被磨掉。壳体的注塑分模线选在插脚所在的底侧边缘，组装后分模线会被面板完全遮挡，不会在外观面留下合模痕迹，上下壳体的卡扣配合做了导向斜角，组装时不需要额外治具就能手动扣合，卡扣的扣合量0.25mm，拆解维修时用一字螺丝刀就能撬开，不会出现卡扣断裂的问题。
