双镜头微型视觉采集模组结构设计

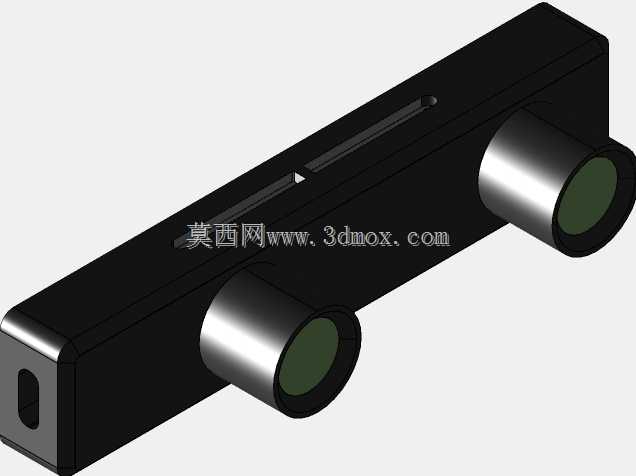

这款双镜头微型视觉采集组件，在设计之初就瞄准了狭小安装空间下的双目视觉感知需求，区别于常规单目摄像模组，双光轴平行排布的结构可以直接输出具备视差的两路图像，无需额外加装分光或棱镜组件就能实现空间深度信息测算，在机器人避障、小型设备视觉定位、窄缝工况检测场景中都能适配。从结构布局来看，整体采用长条形一体化壳体设计，壳体主体做了圆角过渡处理，避免安装过程中剐蹭周边线路或结构件，两个镜头筒从壳体同侧垂直伸出，镜头端面做了齐平设计，安装时只要保证两个镜头端面与被测面平行，就能快速完成光轴校准，不需要反复调整单个镜头的俯仰角度。壳体尾端预留了标准接口安装位，接口内嵌在壳体端面的沉槽内，插接配套连接线后接头不会突出壳体外轮廓，能进一步压缩整体安装占用的空间，哪怕是内部空间局促的小型巡检机器人、桌面级协作机械臂末端，都能找到合适的安装位置。设计过程中特意将核心电路板固定在壳体内部的筋位上，筋位与壳体一体成型，既可以隔开电路板与壳体内壁预留散热间隙，也能避免镜头安装时的应力传递到电路板上，导致成像芯片移位影响成像精度。镜头与壳体的配合部位做了止口结构，装配时可以直接卡入到位，保证两个镜头的中心距公差控制在极小范围内，从结构层面降低后续双目标定的误差。壳体侧面预留了细条状的安装定位槽，既可以通过扎带穿过定位槽将模组固定在异形安装面上，也可以配合专用压块将模组锁紧在设备的安装基准面上，不需要在壳体上额外打孔破坏整体密封性能。从实际使用角度出发，这种紧凑结构的双目模组，不需要额外搭配庞大的镜头支架，整体重量控制在极低水平，安装在运动部件上时不会带来过多的负载增量，哪怕是高速运动的机械臂末端、小型无人机的视觉导航部位，都不会因为模组自重影响设备的运动精度。两个镜头的视场角经过匹配设计，共同视场区域覆盖了常用的工作距离范围，在0.1米到2米的工作距离内都能获取有效的深度信息，完全满足近距离避障、工件定位、二维码识别这类常规工业视觉任务的需求。壳体表面做了哑光黑色处理，既可以减少环境光在壳体表面产生的反射光干扰镜头成像，也能在多数工业设备的深色安装环境中保持外观协调性，不会因为反光成为视觉检测场景中的干扰源。
