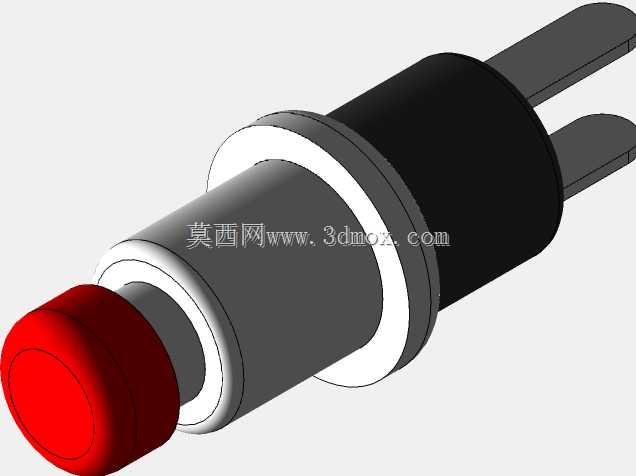

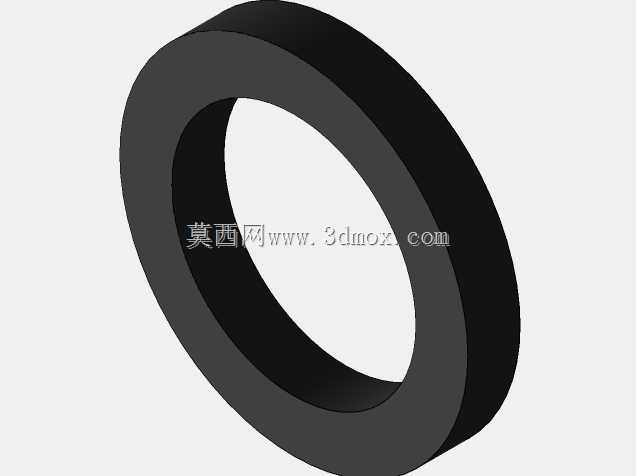

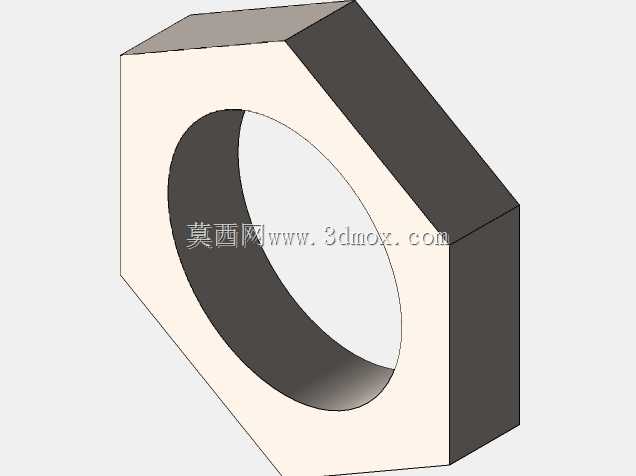

带红色按压帽插片式小型控制按钮结构

　　这类带红色按压帽的插片式按钮，在低压电气控制回路里的应用场景非常广泛，小到桌面小型测试工装的启停触发，大到分布式控制柜内的本地手动操作点位，再到小型自动化设备的面板手动干预控件，都能见到这类结构的身影。和大尺寸的急停按钮或者面板安装式自锁按钮不同，这类小型按钮通常不需要额外的安装螺母固定，很多时候是直接嵌装在设备壳体的预开孔内，靠自身中部的环形凸台完成轴向定位，尾部的两个平行插片直接插接对应规格的冷压端子，不需要额外拧线，装配效率比螺丝接线的款式高不少，很适合批量装配的小型设备使用。

　　从实际功能来看，这款按钮属于自复位式常开结构，常态下内部触点处于断开状态，操作人员按压前端红色帽体的时候，内部的动触片沿着轴向滑动，和尾部两个插片对应的静触点接触，完成回路导通，松开手之后靠内部的复位弹簧把帽体顶回初始位置，触点自动断开，不会保持导通状态，很适合做点动触发、信号输入类的操作，比如设备调试阶段的单次动作触发、报警信号的手动确认、小型气动回路的手动点动控制，都能适配。

　　做这个结构的三维建模的时候，最先要敲定的是安装边界尺寸：首先是前端红色帽体的直径，要比壳体安装孔的直径小0.2到0.3毫米，保证按压的时候帽体不会和安装孔壁发生剐蹭，同时帽体突出安装面板的高度要控制在8到10毫米，既方便操作人员手指按压施力，又不会因为突出太多被意外磕碰触发误动作。中部的定位凸台直径要比安装孔大1.5到2毫米，凸台的厚度控制在1.2毫米左右，刚好卡在壳体面板的内侧，不需要额外的紧固件就能限制按钮往面板外侧窜动，尾部的插片间距要严格对应通用的6.3mm冷压插簧尺寸，两个插片的平行度公差要控制在0.1毫米以内，不然装配的时候插簧会出现插接过松或者插不进去的问题。

　　结构设计上，内部的滑动腔要做0.05毫米左右的同轴度公差，保证动触片滑动的时候不会出现卡滞，复位弹簧的预紧力要调整到合适的区间：按压力度控制在15到20牛，既不会因为太轻导致轻微震动就触发误动作，也不会因为太重让操作人员长时间操作产生手指疲劳。红色帽体和内部滑动推杆的连接采用过盈配合加周向定位筋的结构，避免长期按压之后帽体和推杆发生松脱，帽体的边缘做R1的圆角处理，按压的时候手指接触的触感更柔和，不会有尖锐的棱角硌手。尾部的两个插片和内部静触点是一体化冲压成型的，插片表面做镀锡处理，既提升导电性能，也能避免长期使用之后氧化导致接触电阻变大，插片的根部做加宽的定位结构，和按钮的黑色基座注塑的时候嵌合在一起，能承受插装接线的时候的轴向推力，不会把插片推到基座内部导致结构失效。

　　实际选型使用的时候，要注意这类按钮的触点载流量通常在3A到5A之间，只适合控制信号回路或者小功率负载的直接通断，不能直接控制大功率电机这类大电流负载，不然会出现触点烧蚀的问题。安装的时候要注意壳体开孔的尺寸公差，开孔直径比按钮主体直径大0.1毫米就足够，间隙太大会导致按钮在孔内晃动，间隙太小会导致装配困难甚至压坏基座。建模的时候把各个零件的配合间隙都做了还原，包括滑动部分的间隙、插片的倒角、帽体的防滑纹理细节，不管是做设备的装配干涉检查，还是做后续的工程图导出生产，都能直接复用，不需要再额外调整结构尺寸。
