模块化重型矿石粗碎给料生产线

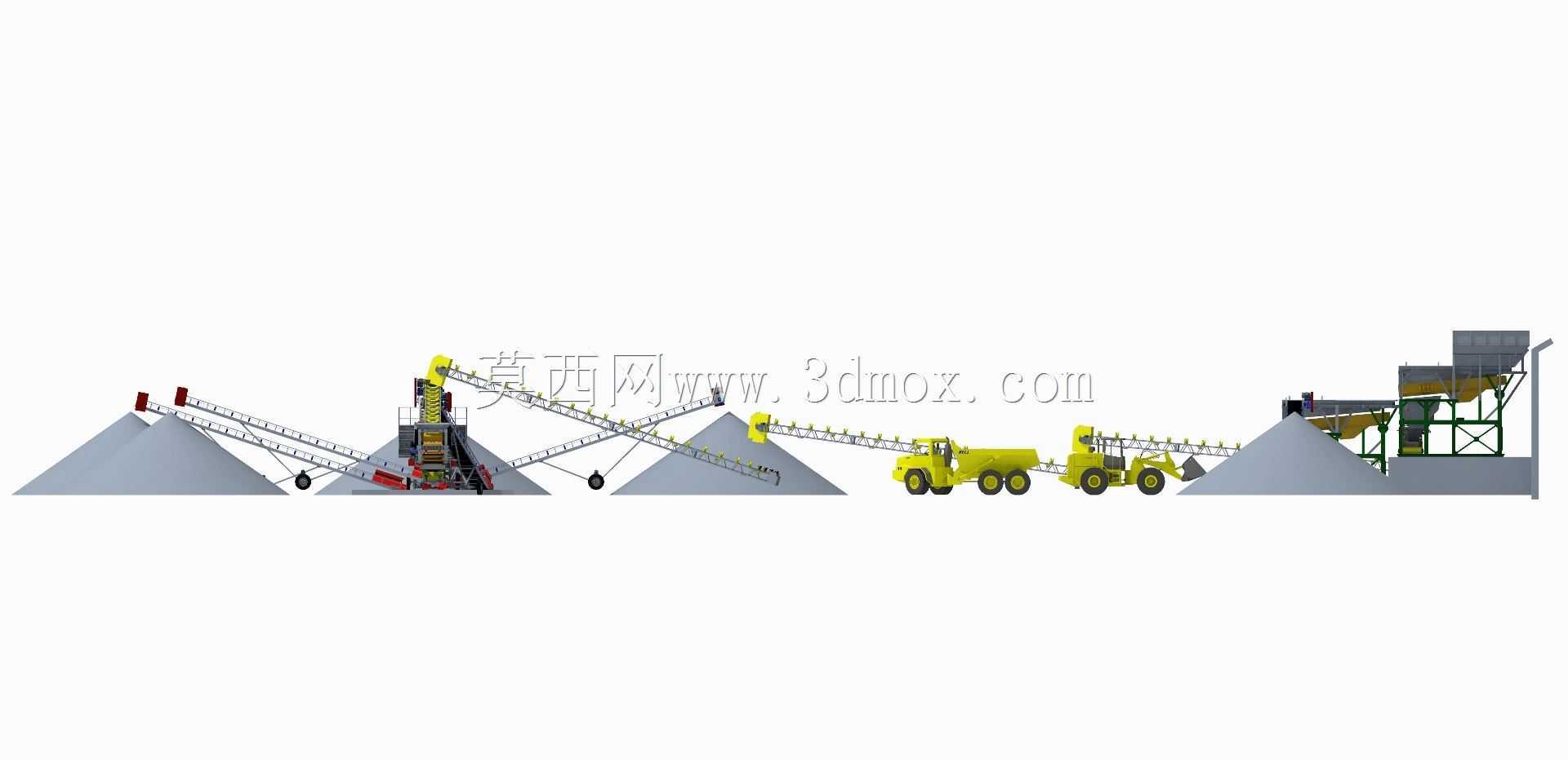

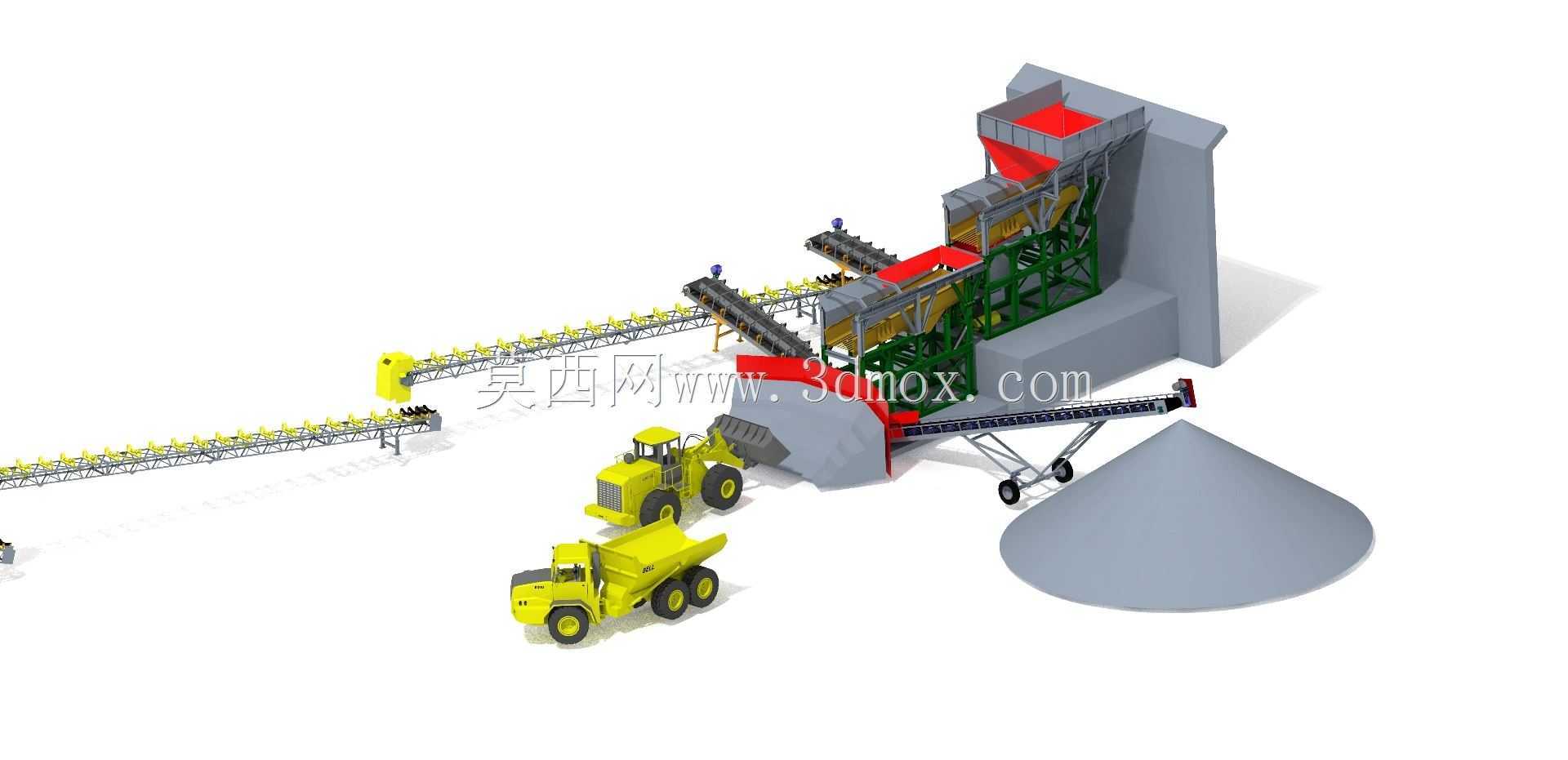

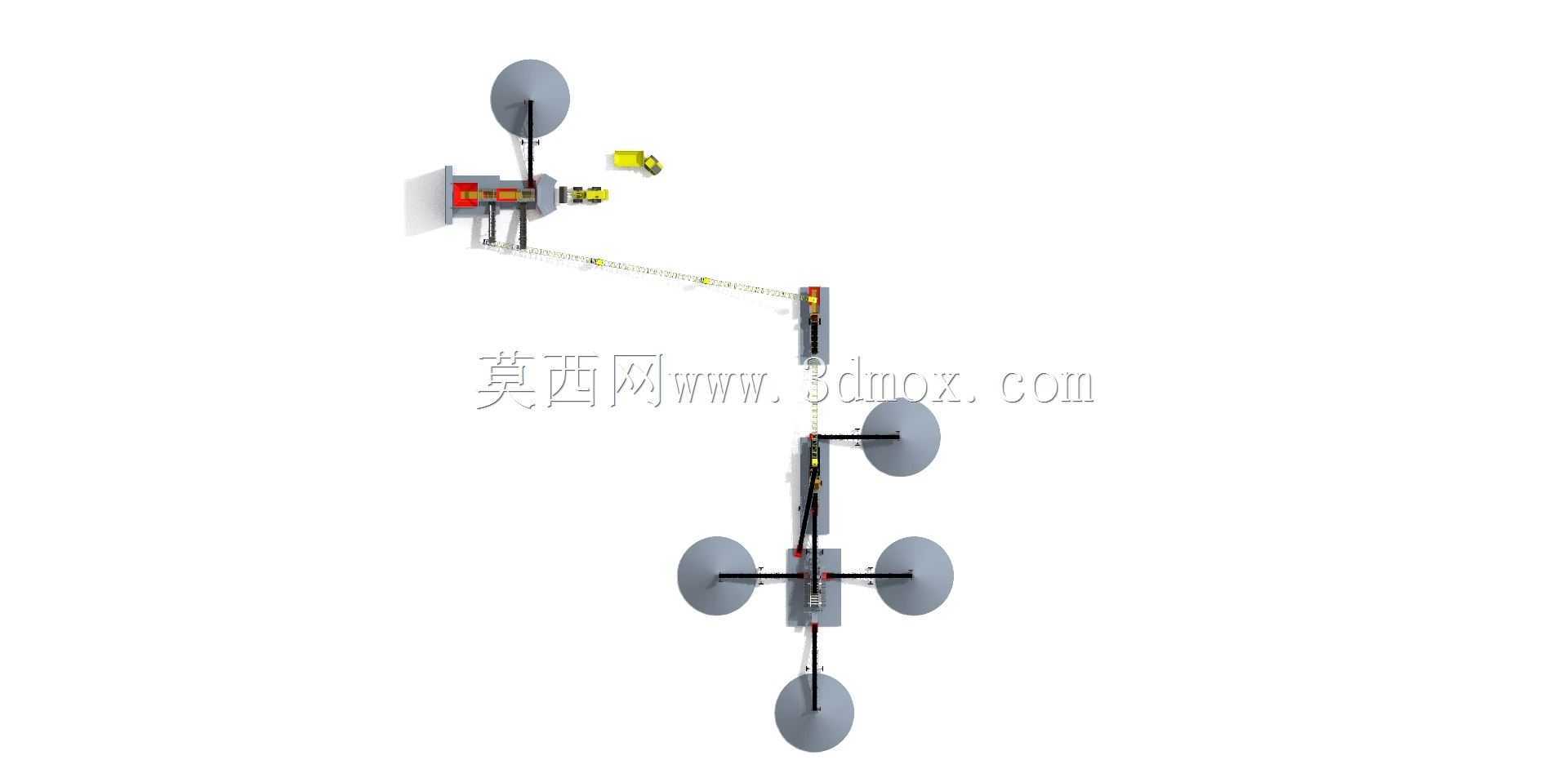

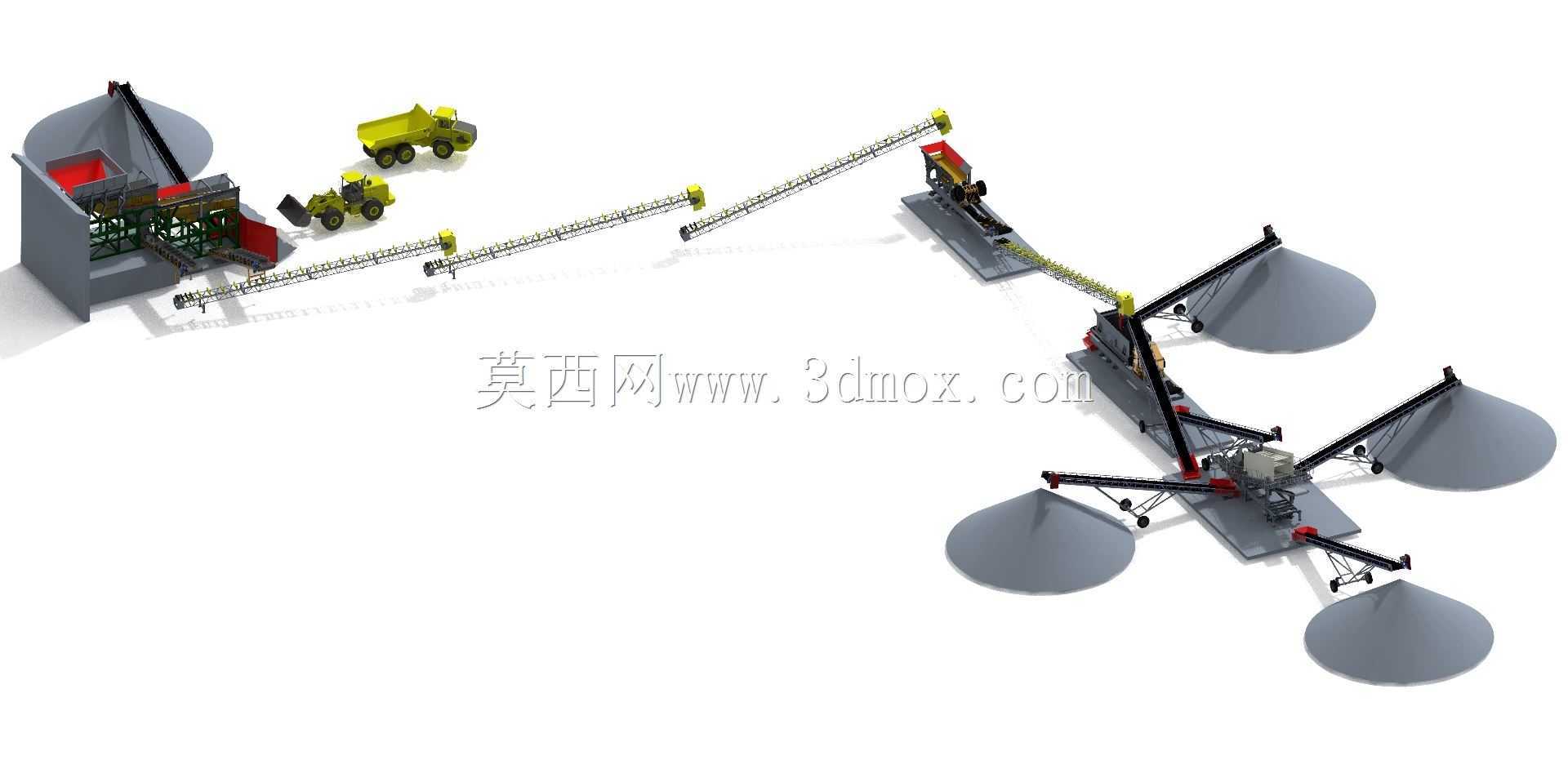

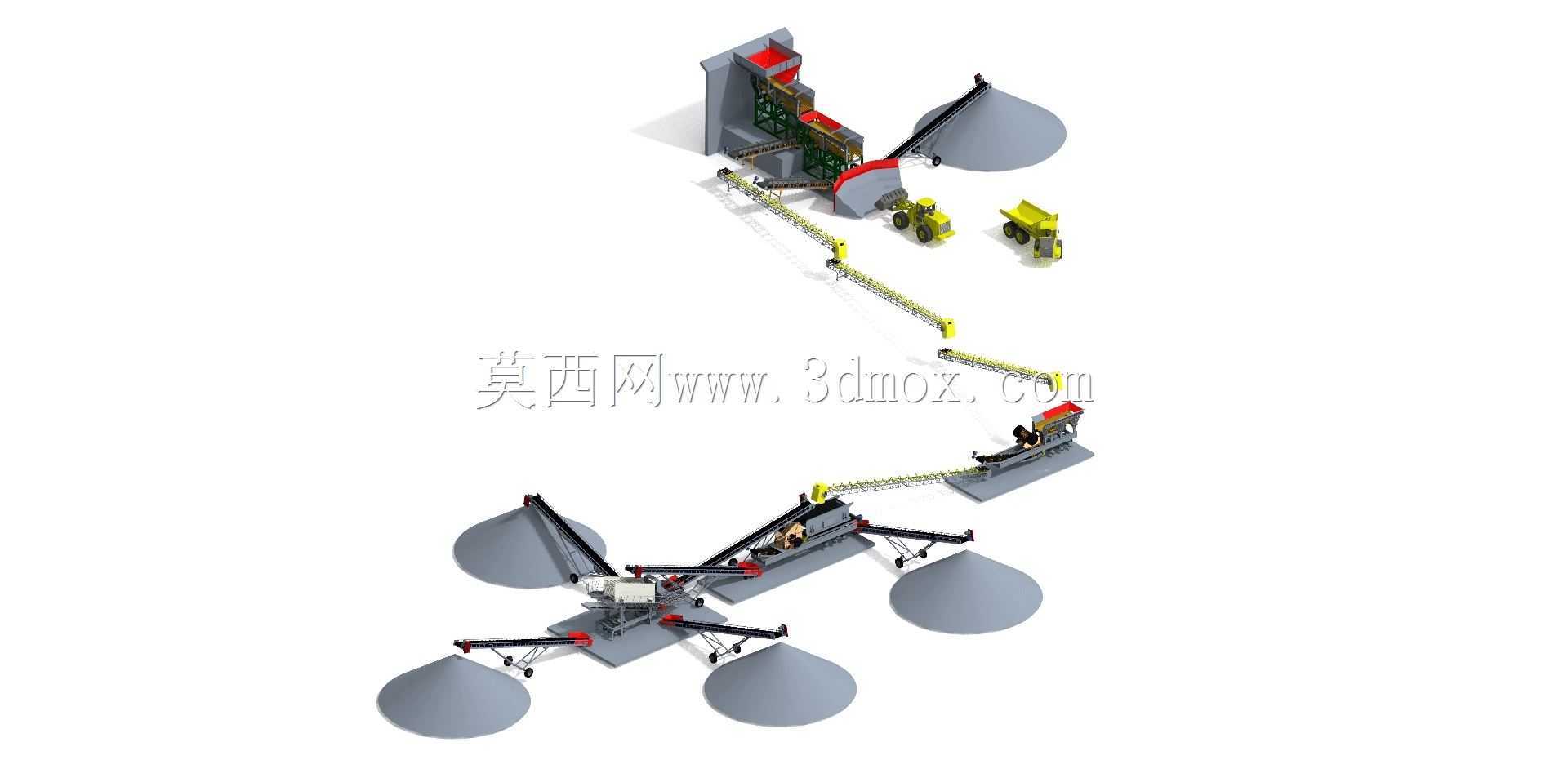

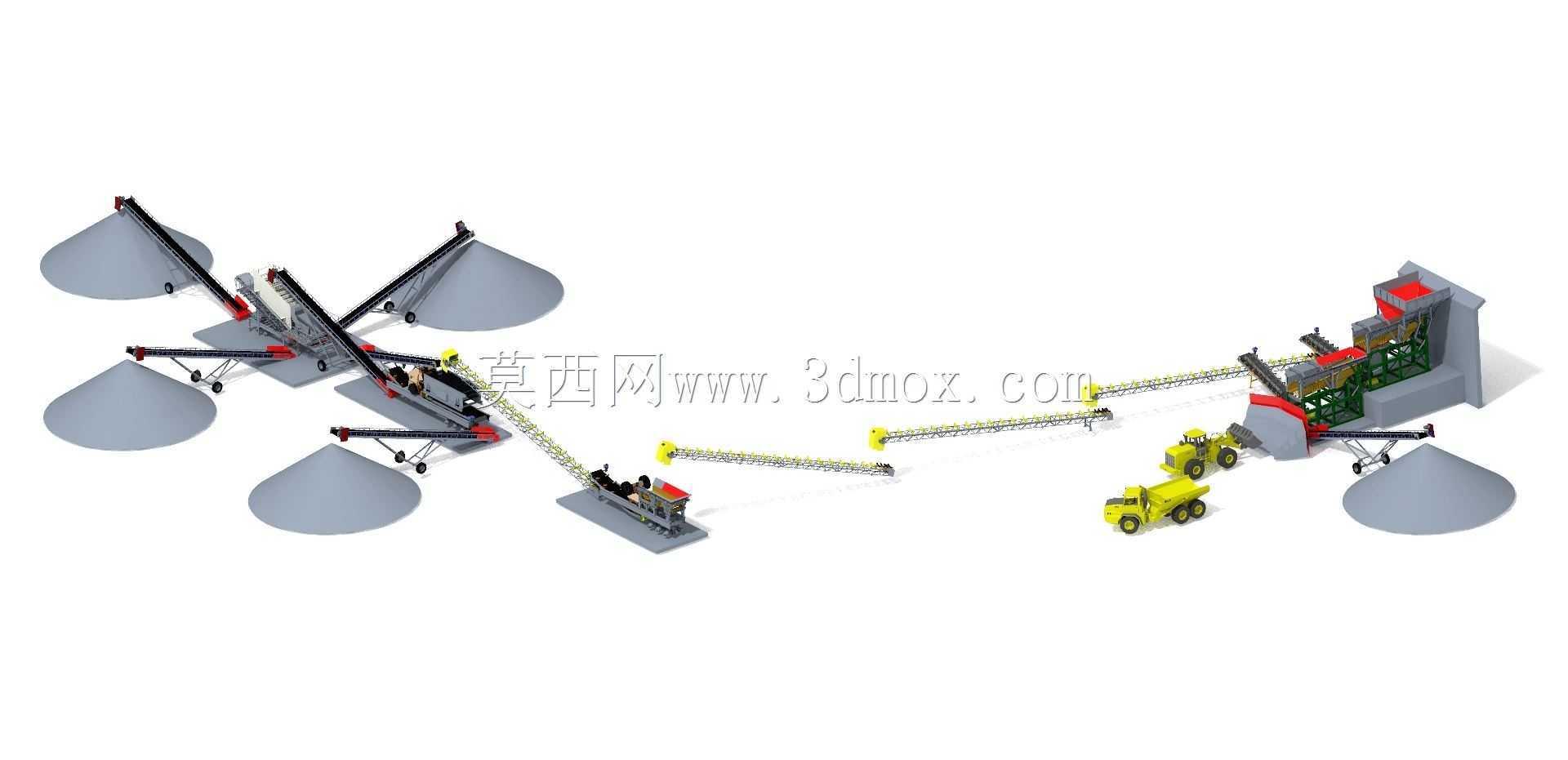

　　这套模块化粗碎给料生产线主要面向露天或井下矿石转运后的第一段粗碎作业，把卡车或装载机卸入受料斗的原矿，通过重型振动给料机均匀送入颚式破碎机，再由多条带式输送机分送至不同锥形料堆，形成可快速拆装、分段运输的粗碎工段。整体布局采用直线与折线结合的方式，受料区、破碎区和堆料区按物料流向依次展开，既保证大块矿石在重力作用下顺畅下滑，又利用输送机倾角控制扬尘和撒料。

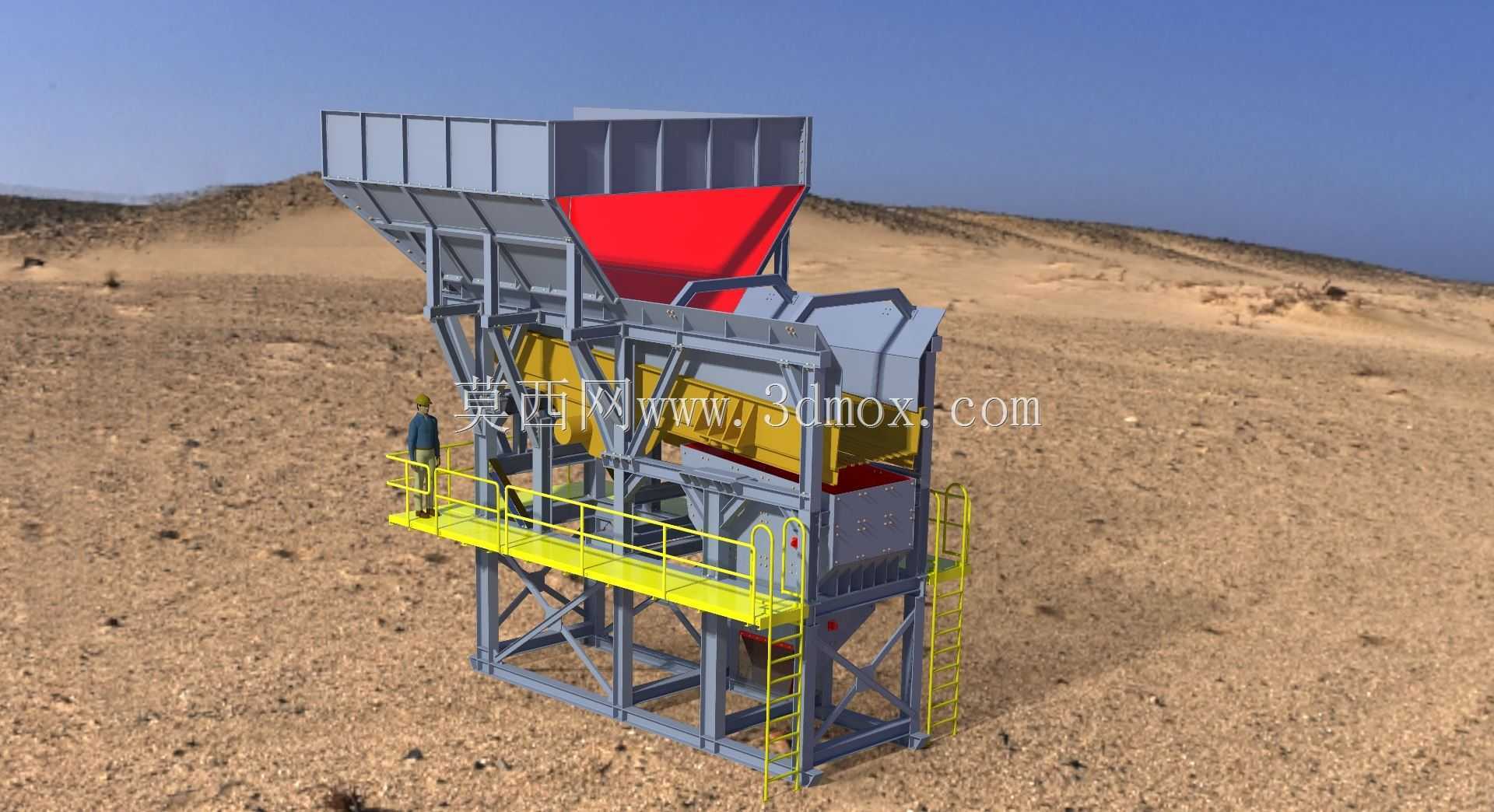

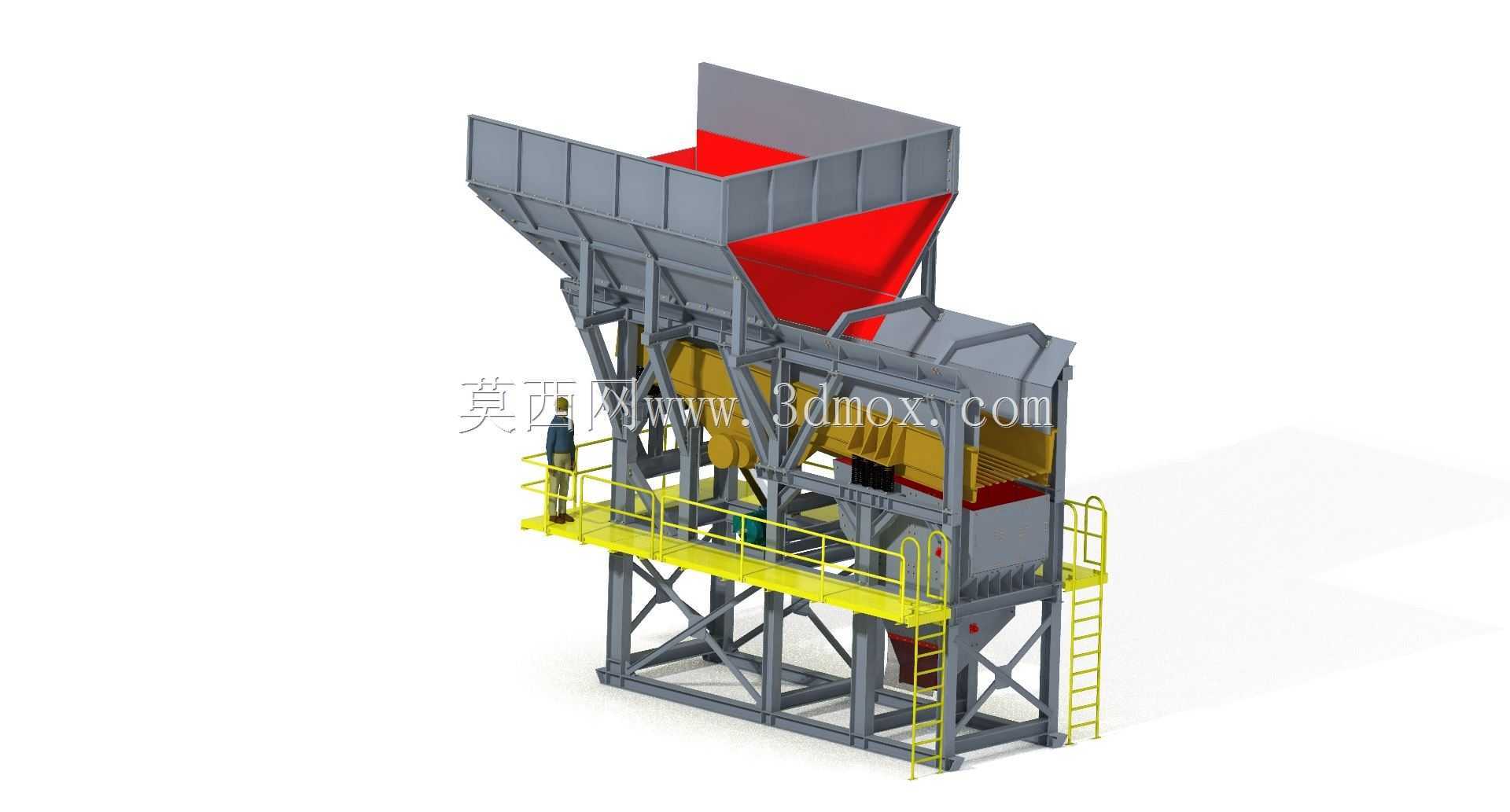

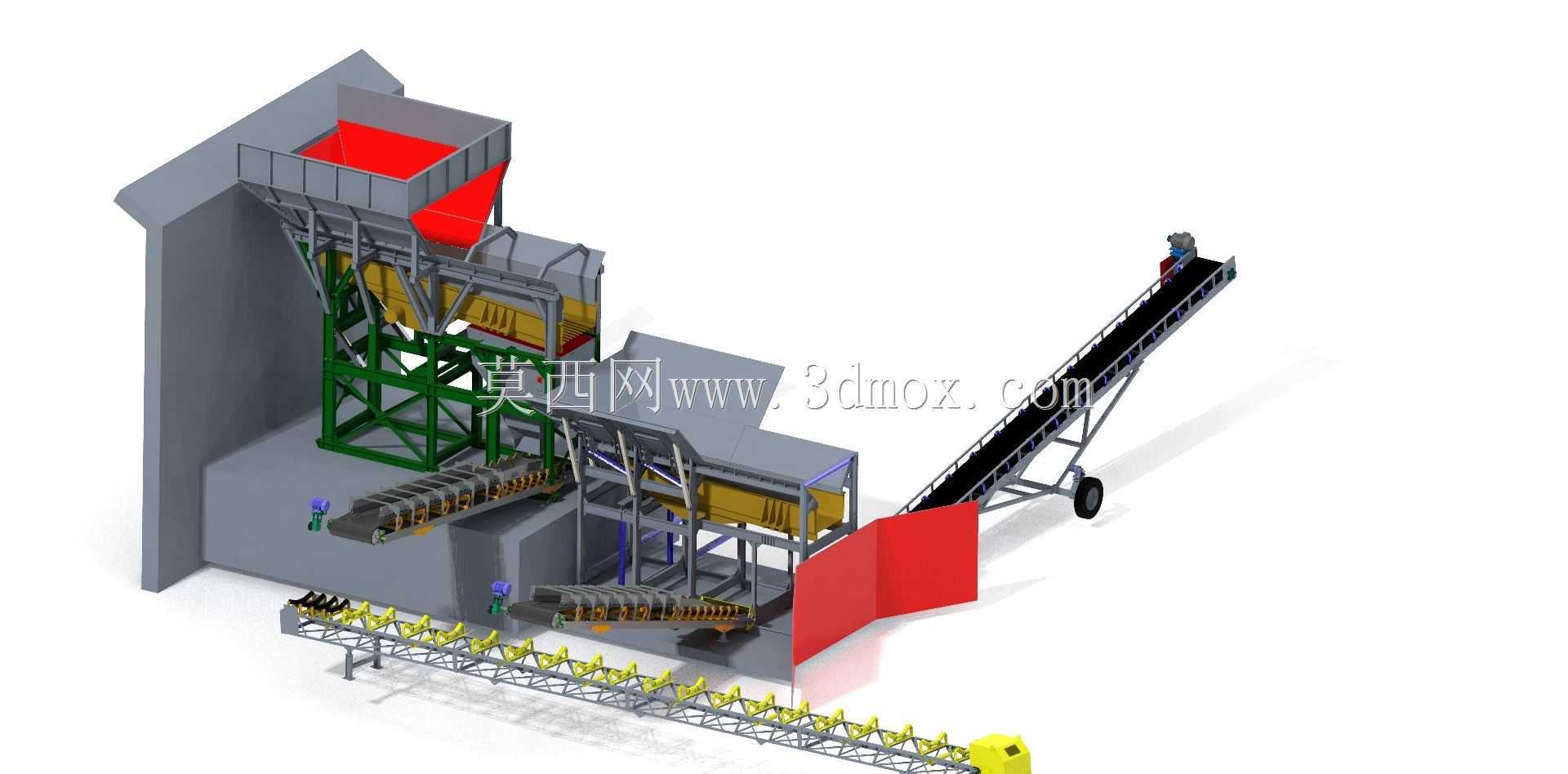

　　从结构设计角度看，受料斗和给料槽承受频繁冲击，内衬和侧板需要按磨粒磨损工况加厚，支座处预留减振弹簧或橡胶垫的安装空间，避免振动直接传递到钢平台。颚式破碎机作为核心载荷，其底座与平台主梁之间必须通过高强螺栓连接，并在机架周围留出检修臂、吊装孔和更换颚板的操作距离。三条出料输送机分别承担破碎后物料的转运输送，头部滚筒位置对应料堆顶点，机架支腿可根据现场地形分段调节，从而适应不平整地面。

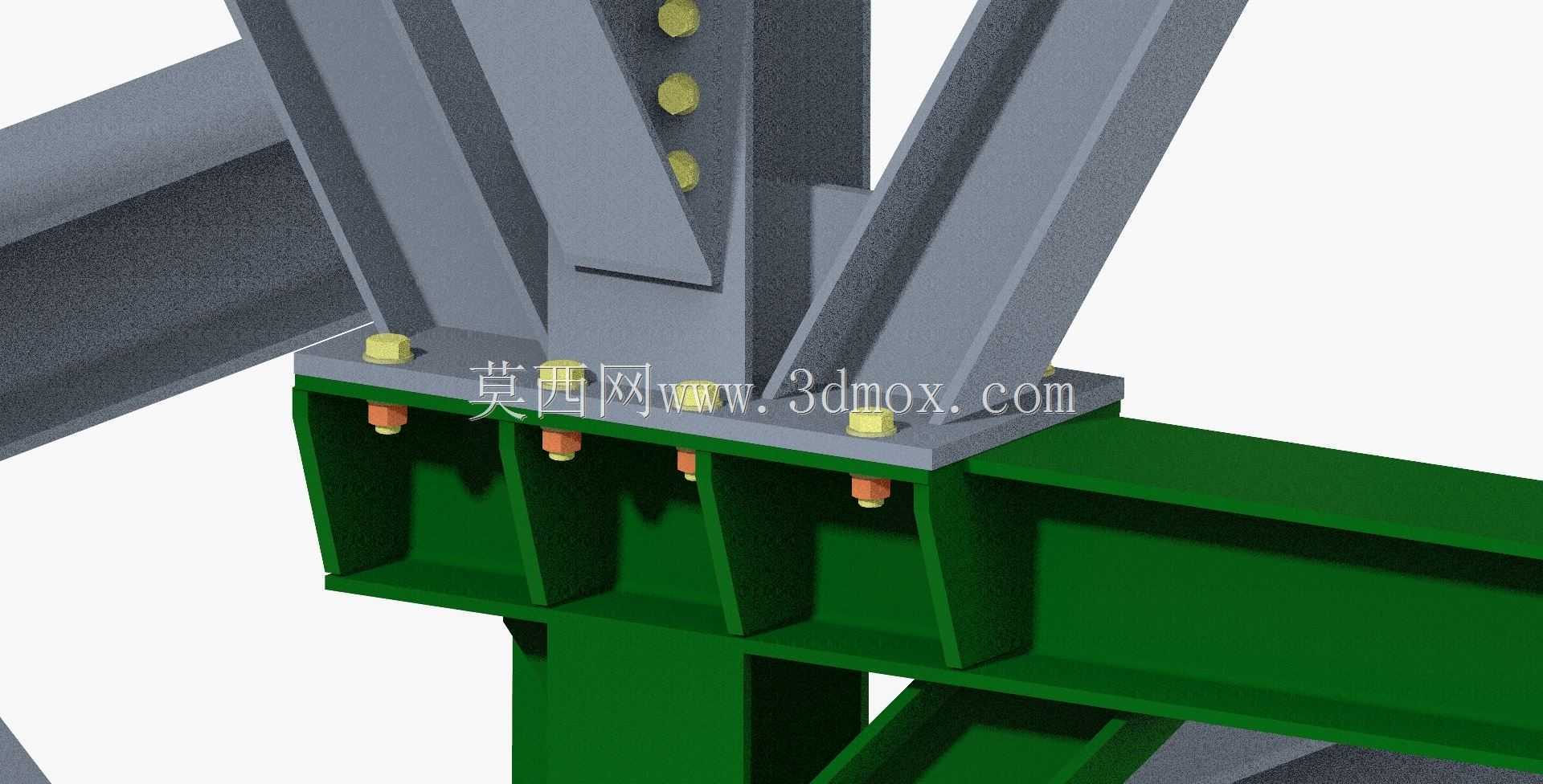

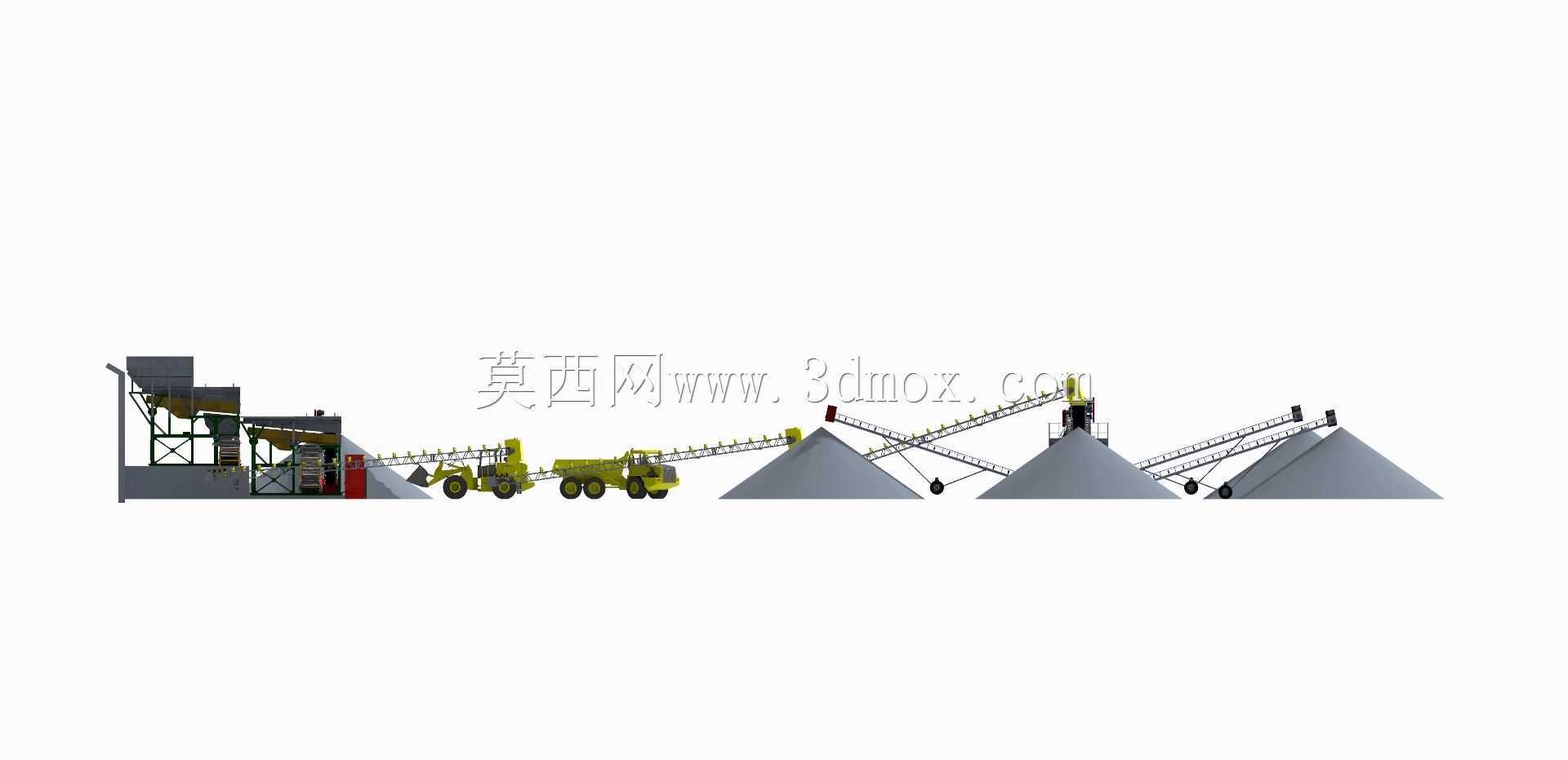

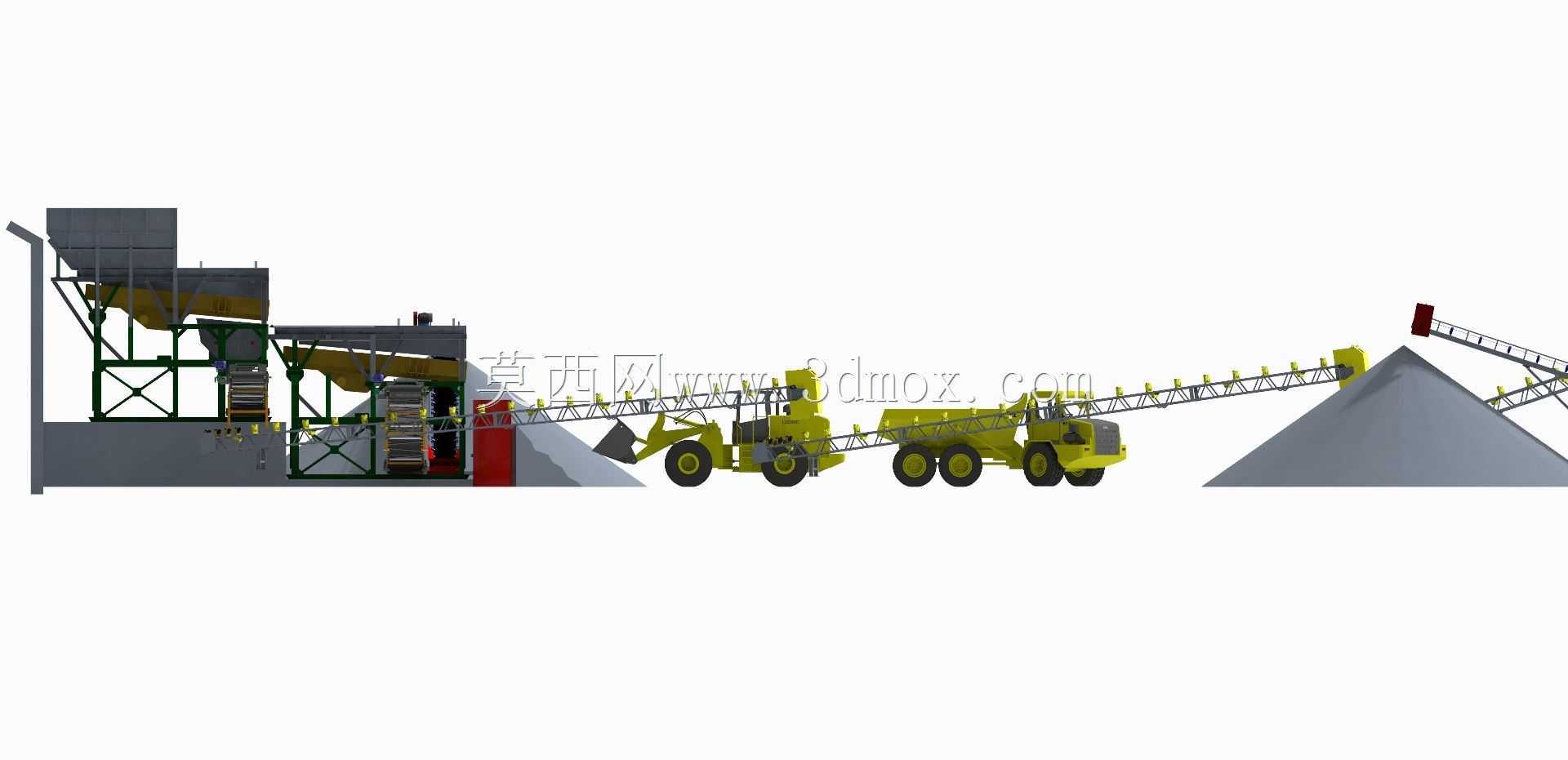

　　外形与安装边界方面，设备最高点集中在破碎机进料口和输送机头部，布置时应核对上部净空，尤其是卡车卸料点的倒车半径和装载机举升高度。料堆区域需要按物料安息角划定安全边界，锥形料堆底部应留出装载机或卡车通道，输送机下方禁止人员长时间停留。各模块之间通过法兰、螺栓和定位销连接，电缆桥架、水管和除尘接口可沿主梁统一敷设，减少现场配焊工作量。

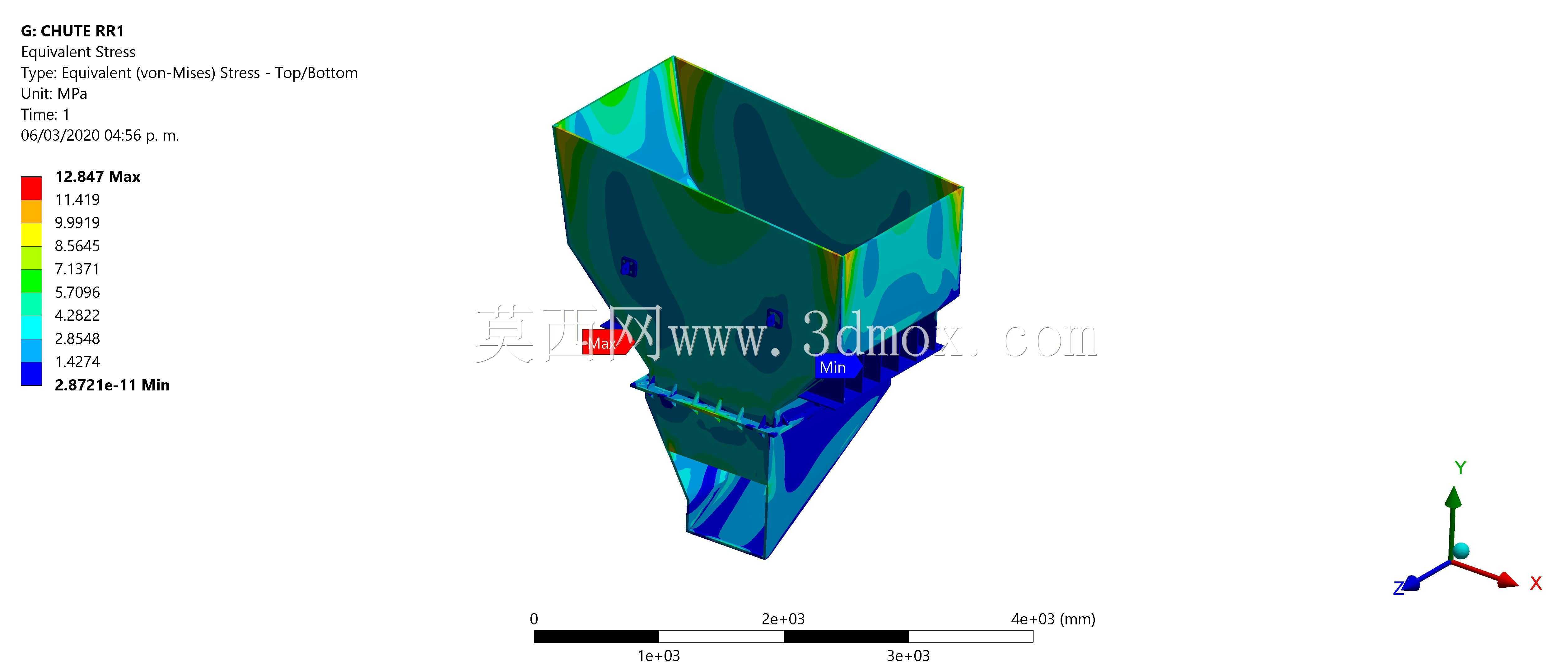

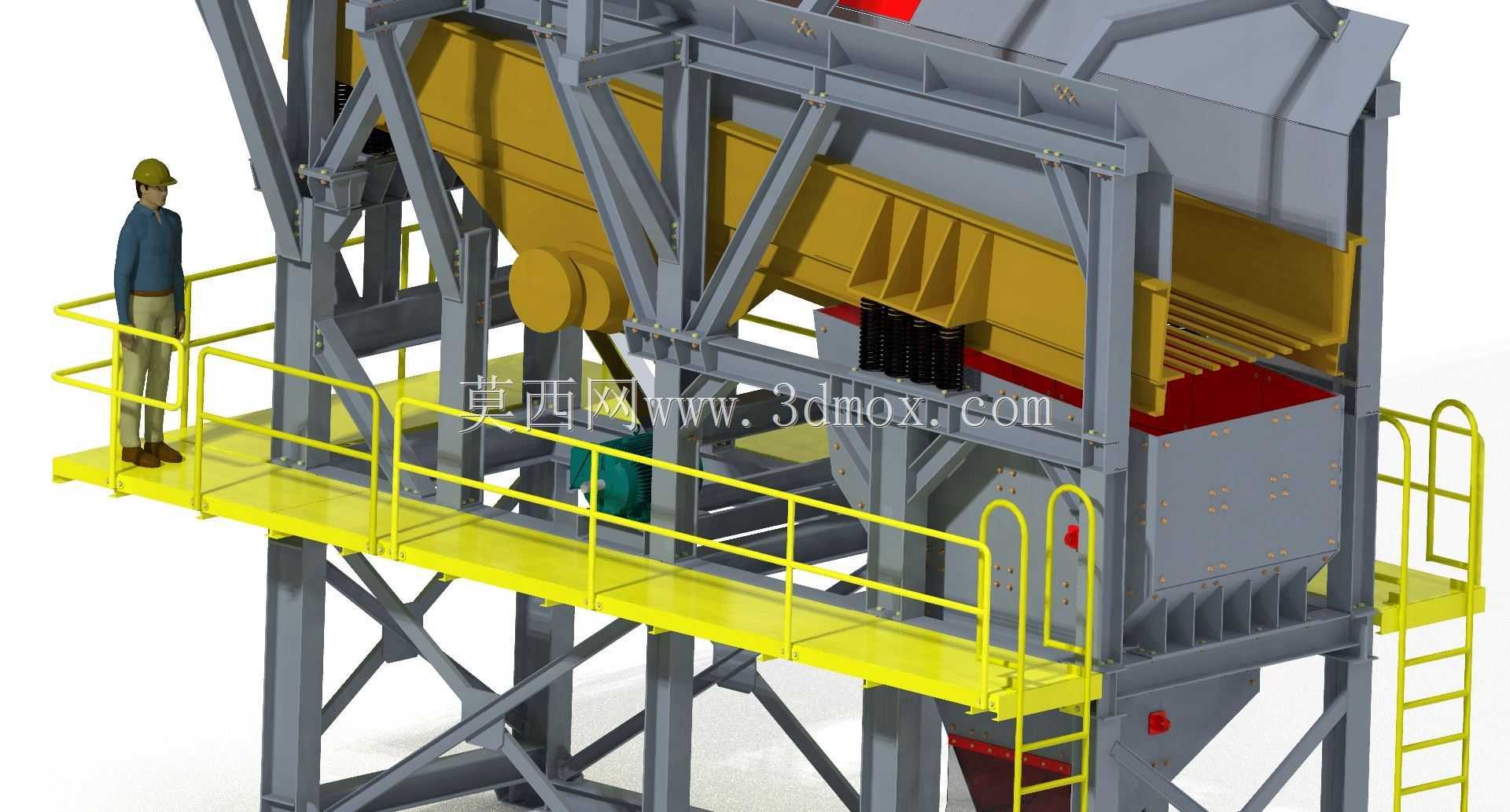

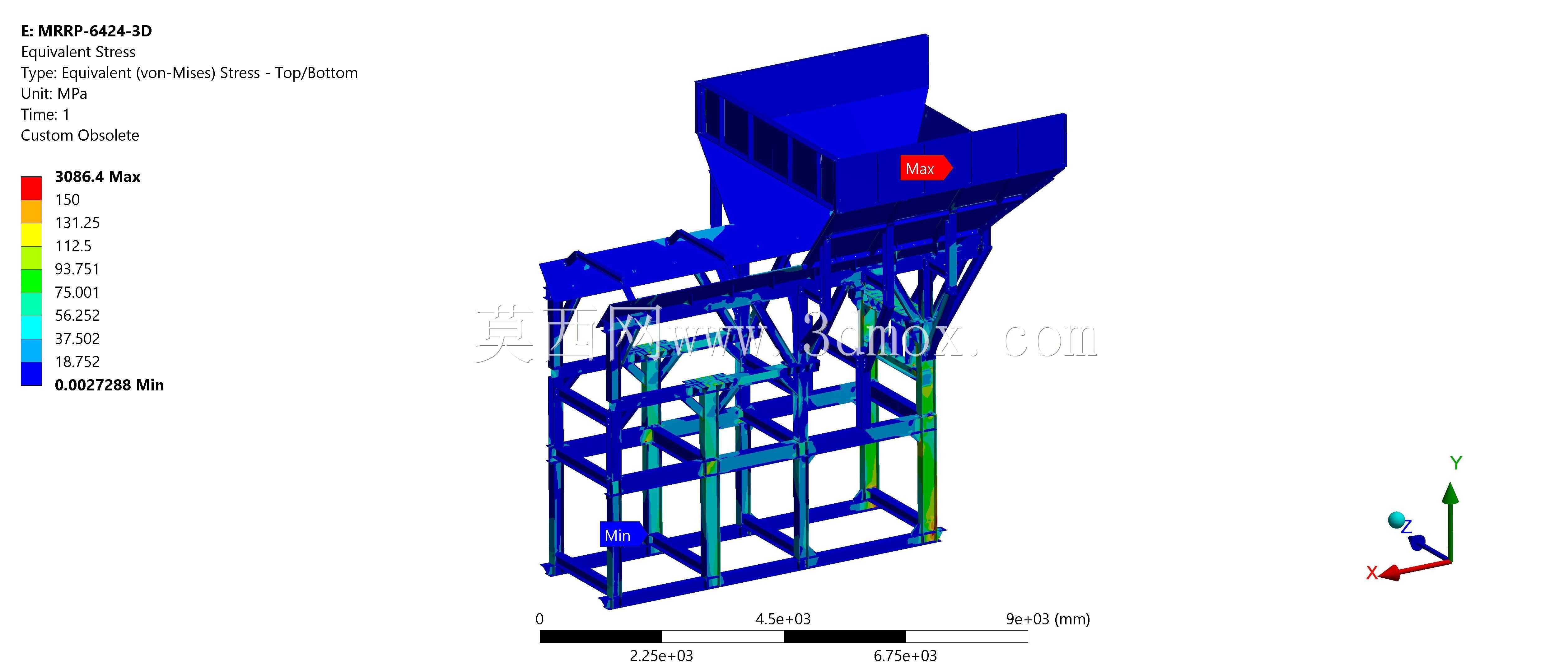

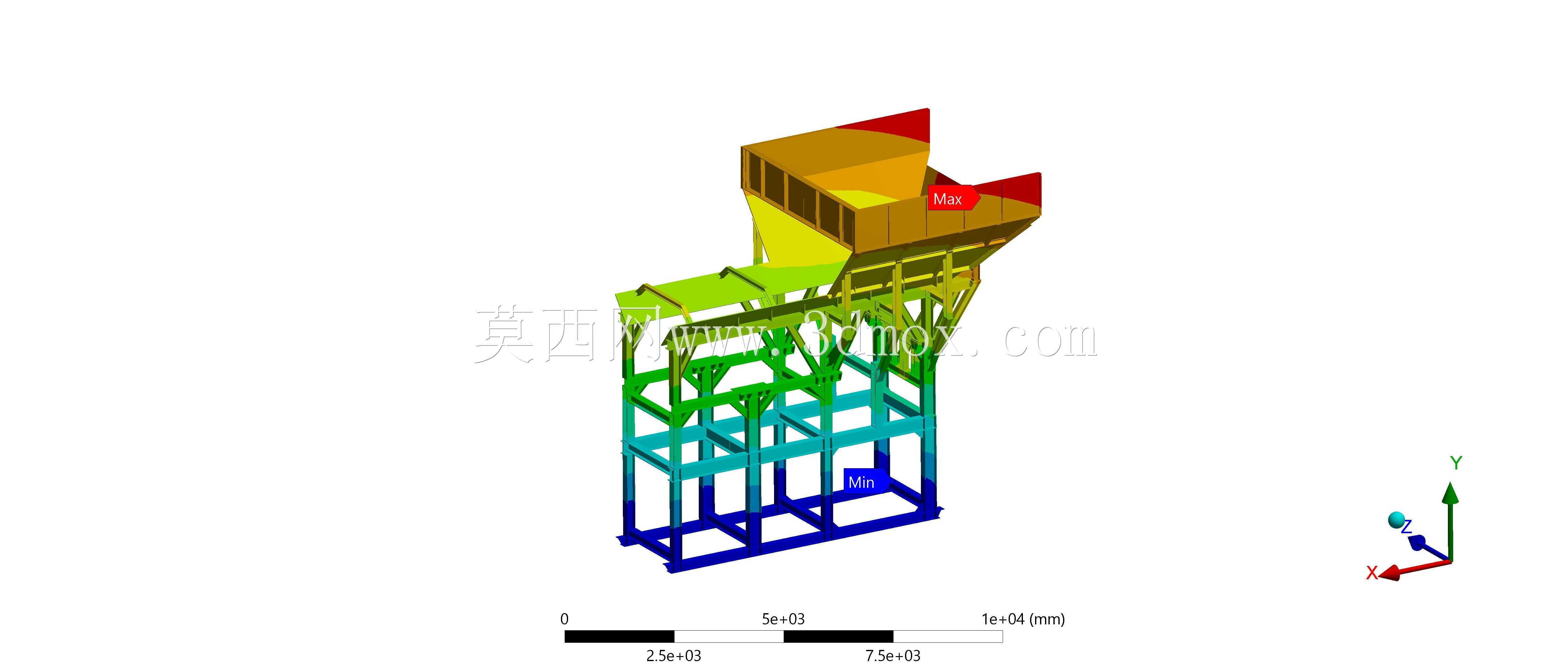

　　建模时需要重点表达给料槽倾角、破碎腔啮合角、输送带托辊间距以及溜槽收口尺寸，这些参数直接影响物料是否卡堵。平台扶梯、护栏和检修平台应按操作动线布置，在破碎机两侧和给料机尾部形成连续维护通道。对于结构工程师，该模型可用于校核钢平台在破碎冲击载荷下的刚度；对于选型人员，可据此评估设备占地、输送能力和料仓容积是否匹配产能；对于现场安装人员，则能直观判断模块拆分顺序、吊装点位置和螺栓连接空间。
