双辊式废料粉碎对辊转子结构设计

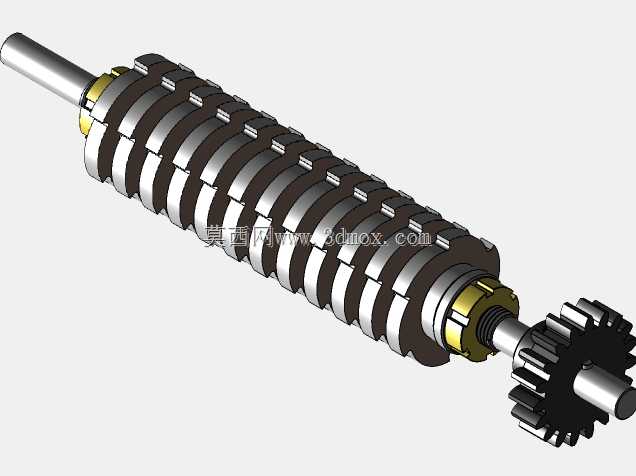

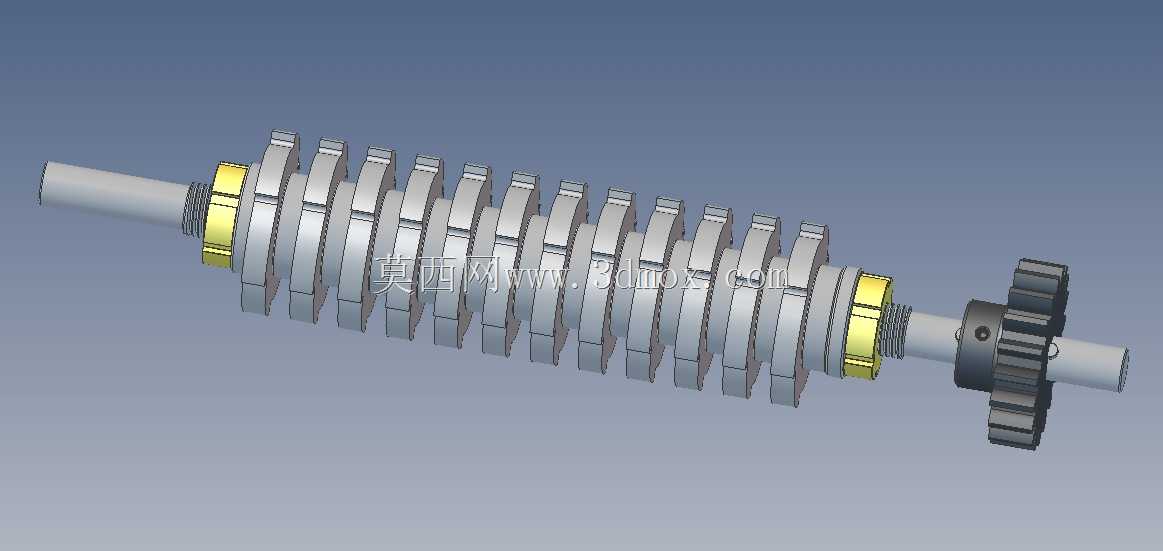

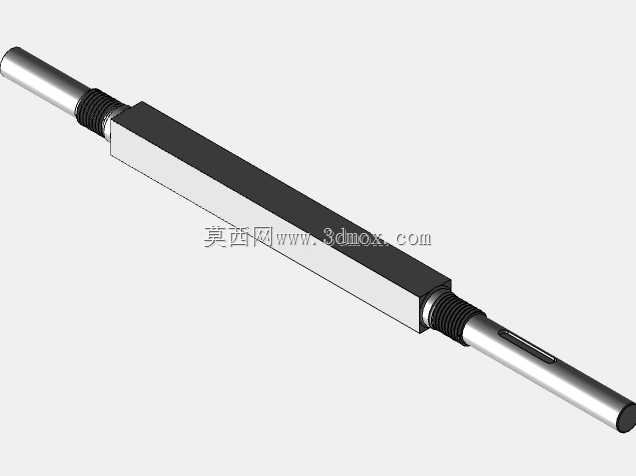

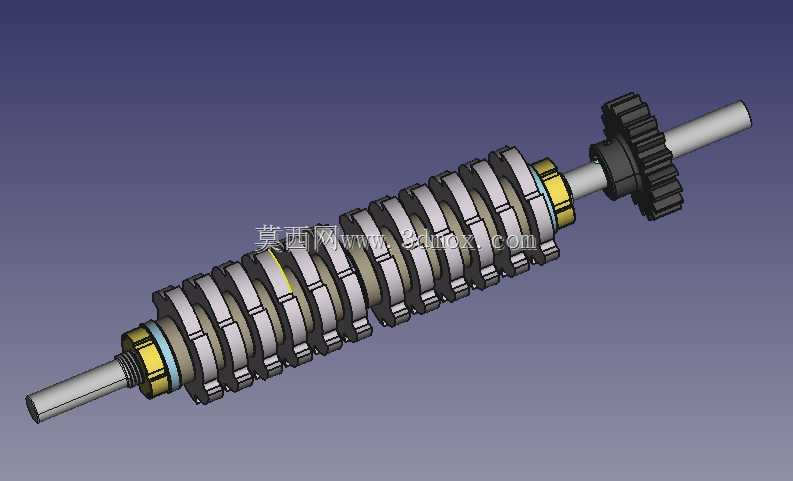

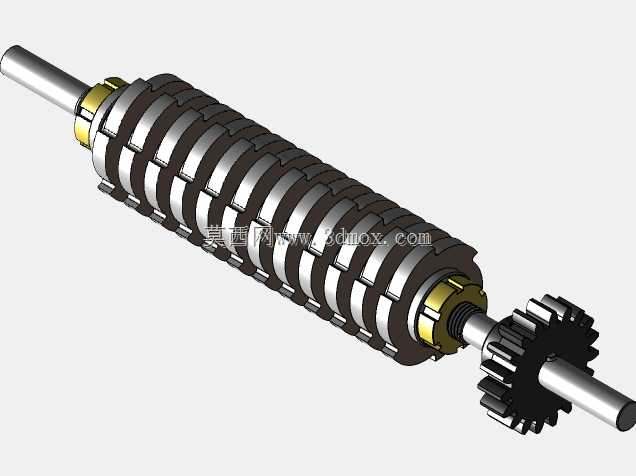

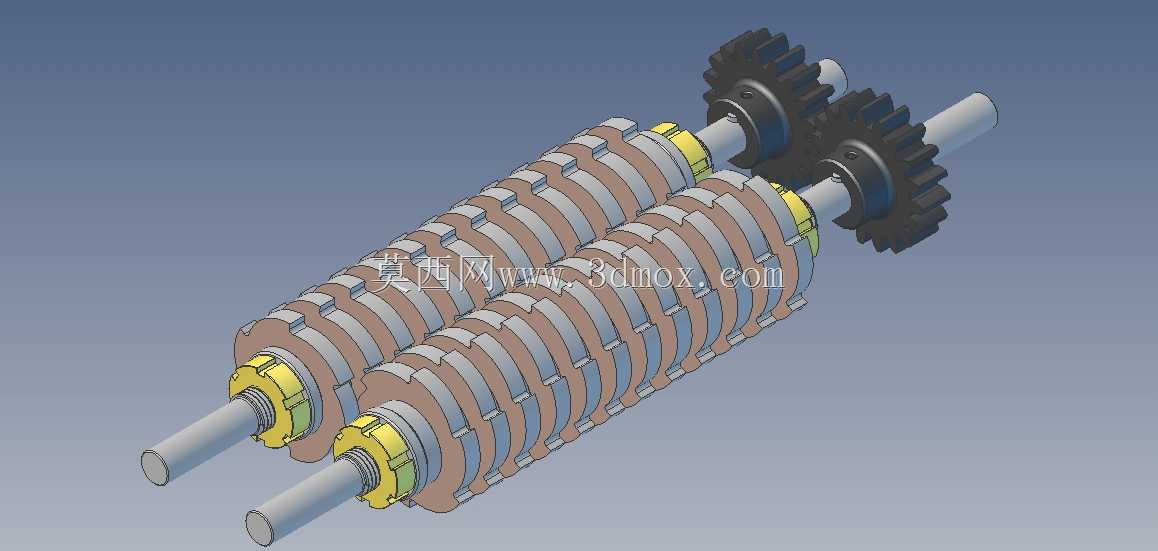

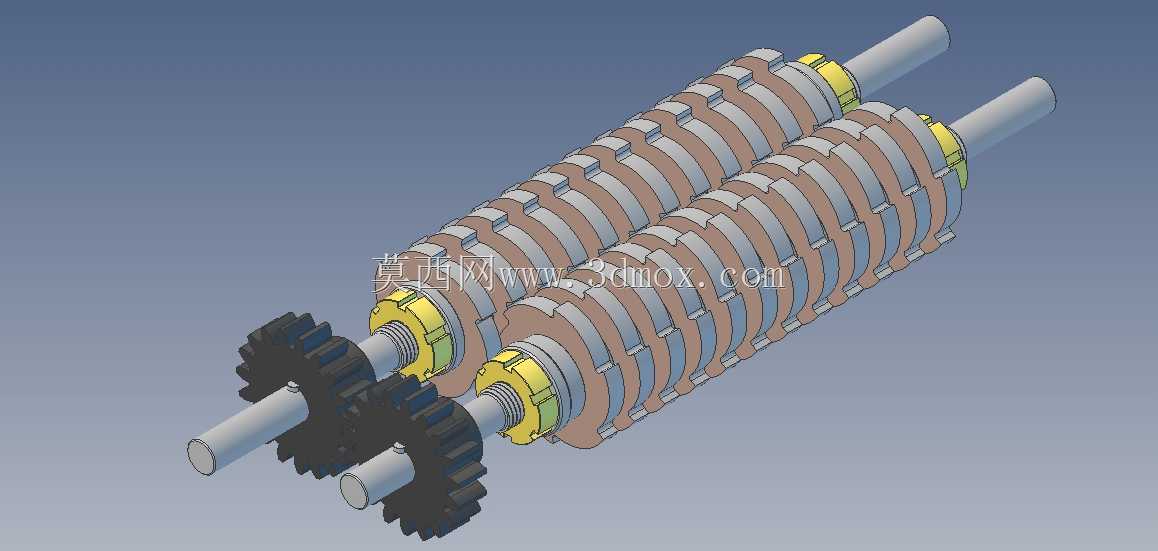

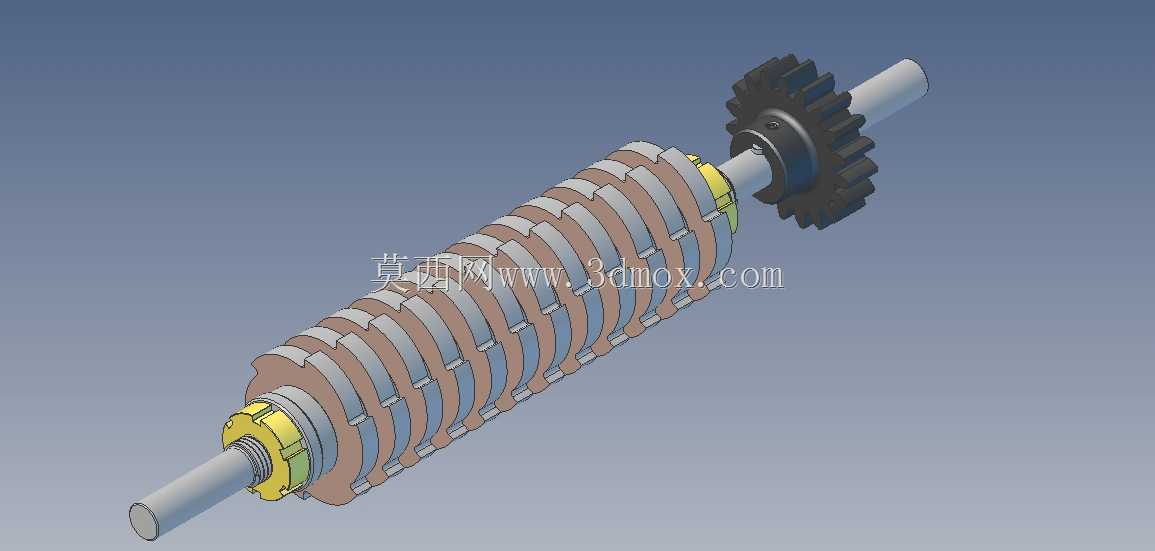

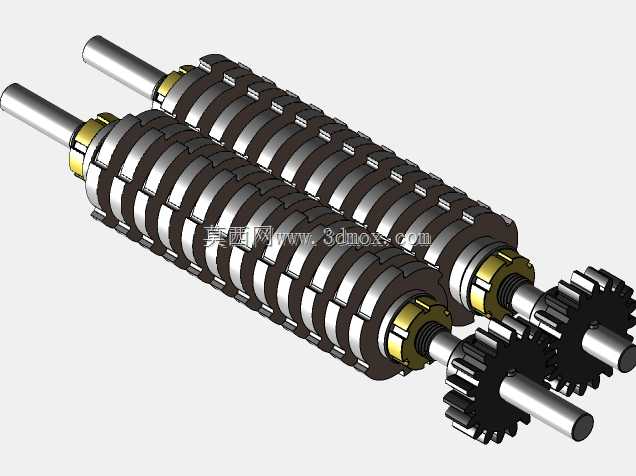

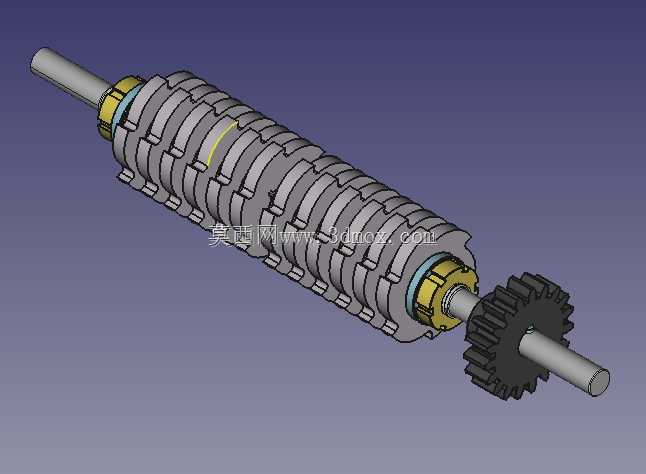

废料粉碎工况下，单辊结构常出现卡料、出料粒度不均的问题，硬质杂物卡入辊缝时还会造成辊齿崩损、传动轴变形，这套对辊式粉碎转子正是针对这类现场痛点做的结构适配。两根平行排布的辊轴上，交错叠装的环形破碎齿片没有采用整体焊接结构，单片齿片磨损后可单独拆卸更换，不用整根转子报废，大幅降低后期运维成本。齿片间的隔套厚度经过反复适配，既保证相邻齿片的咬合间隙控制在合理范围，避免大块未碎物料直接漏出，又预留了足够的热胀余量，长时间连续作业升温后不会出现齿片挤压变形的情况。辊轴端部的传动齿轮采用斜齿排布，相比直齿传动啮合更平稳，重载破碎时的冲击噪音更低，齿轮与轴的配合段选用过盈公差加平键限位，传递大扭矩时不会出现齿轮打滑移位的问题。轴端的密封端盖做了阶梯式迷宫结构，粉碎作业产生的粉尘很难侵入轴承位置，不用频繁更换密封件就能保证轴承长期润滑有效。齿片的刃口做了小角度倒角处理，不是尖锐的直角结构，碰到高硬度金属杂物时不会直接崩裂，刃口磨损后也能通过堆焊修复重复使用。两根转子的装配同轴度公差控制在0.02mm以内，齿片交错咬合的间隙均匀，不会出现局部碰擦、负载不均的情况，装配时不用反复修磨齿片就能直接对位安装。轴承座的安装面做了防滑定位槽，设备运行时的持续振动不会造成轴承座移位，省去了定期校准同轴度的维护工序。辊轴的轴径变化处做了圆角过渡，没有应力集中的直角台阶，长期承受交变冲击载荷时不会出现轴根断裂的隐患。
