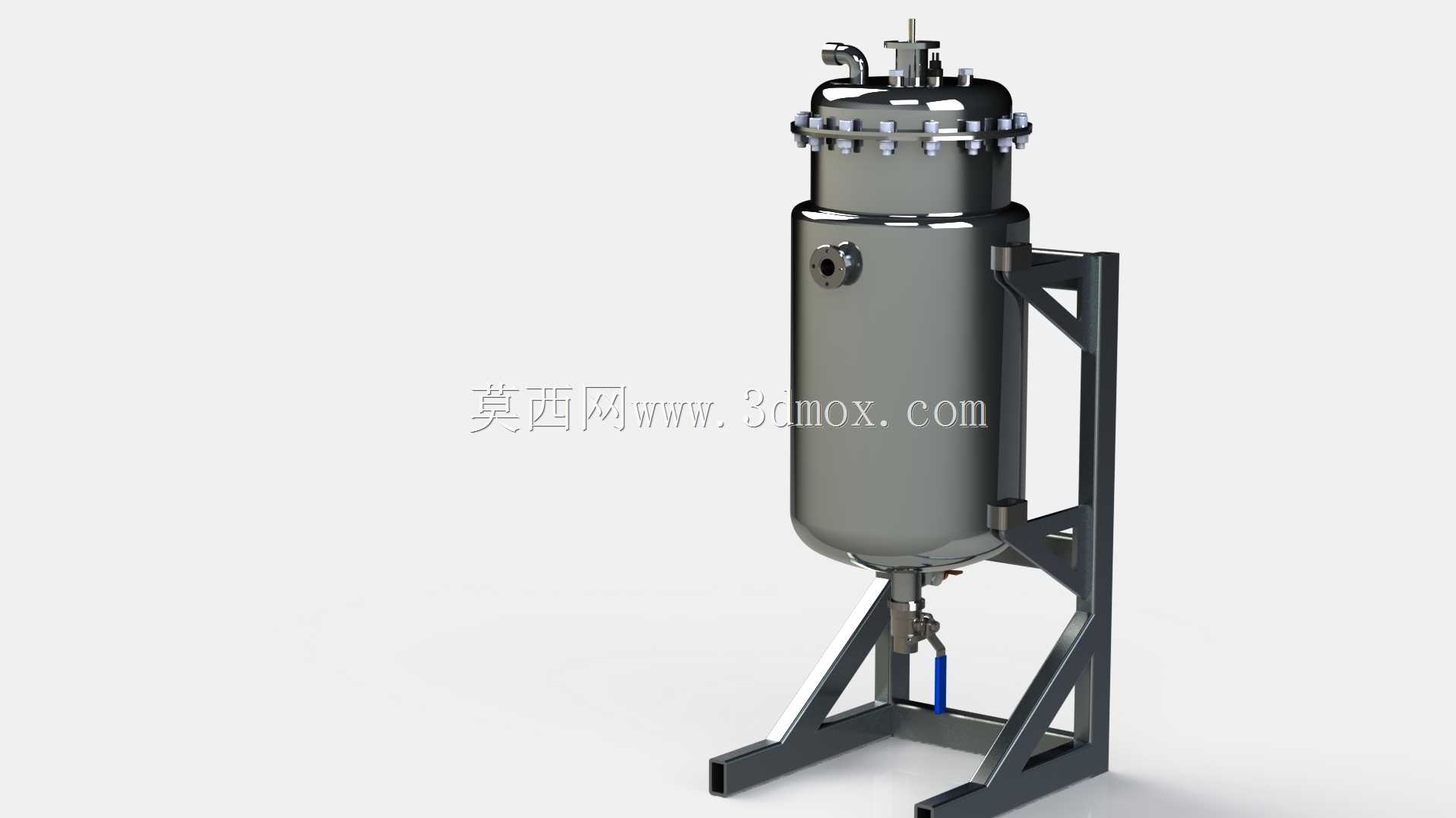

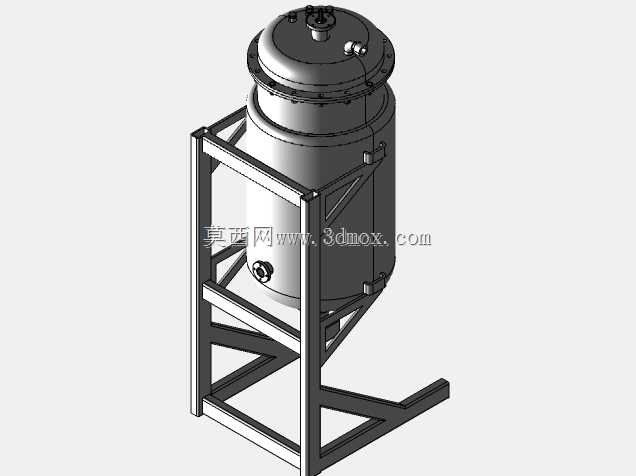

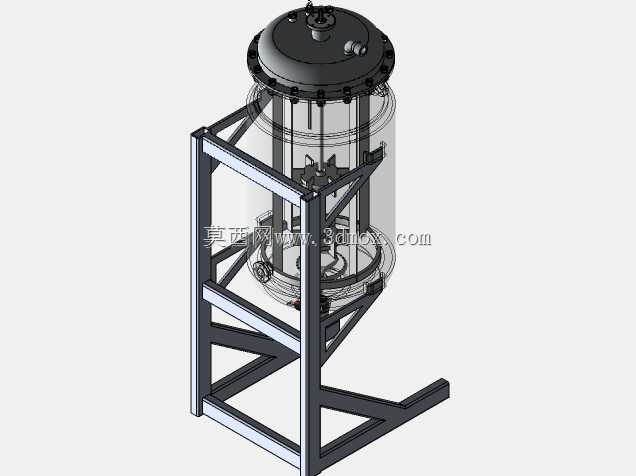

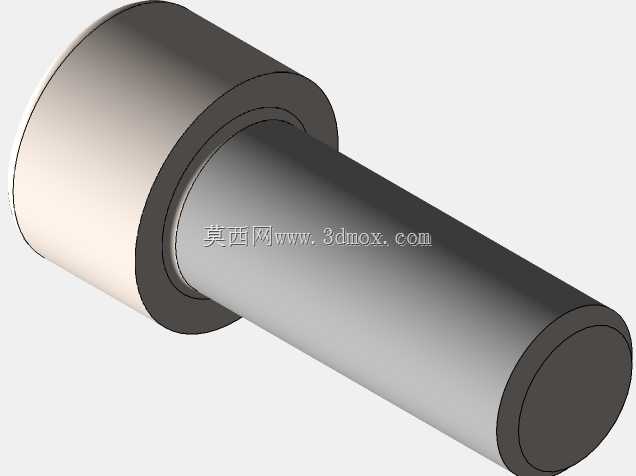

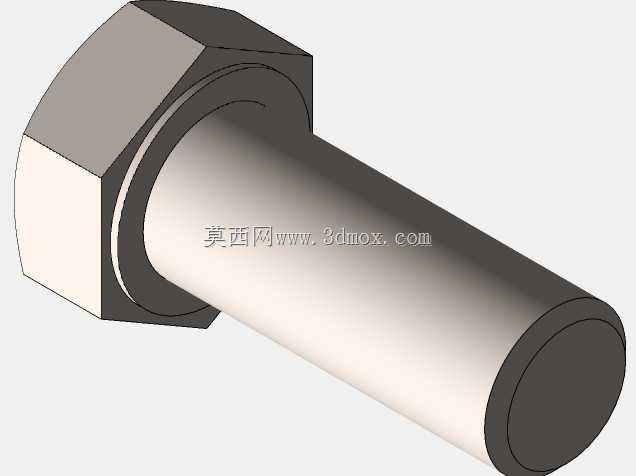

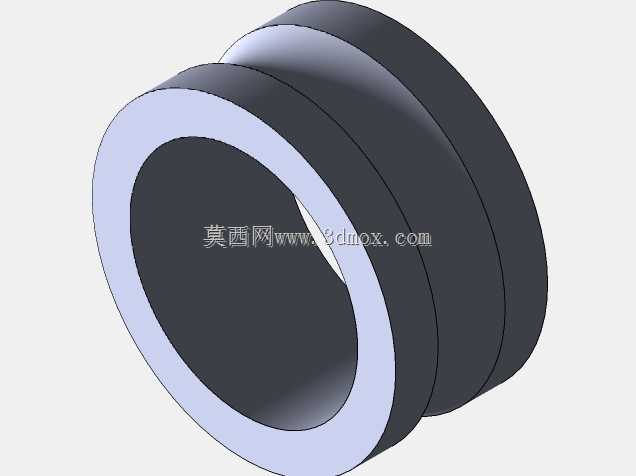

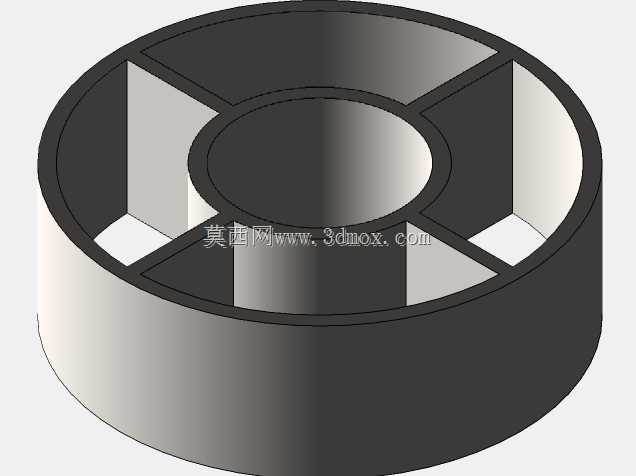

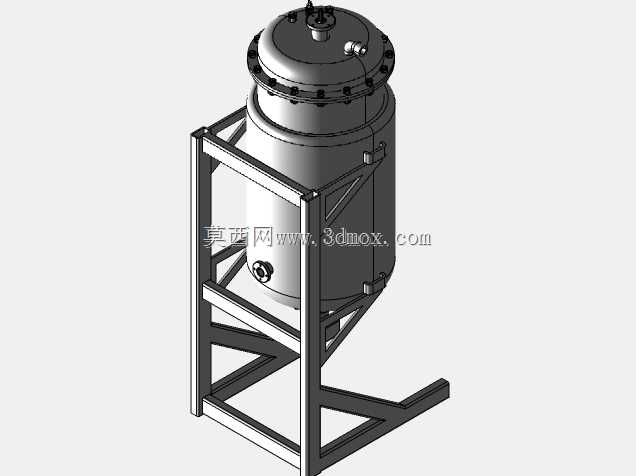

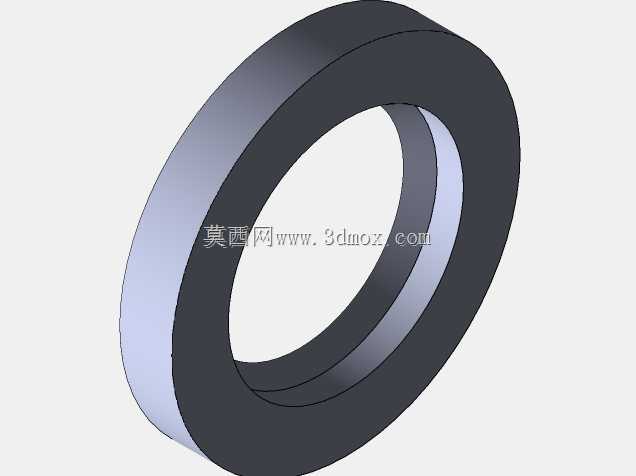

立式带支架生物反应罐体结构设计

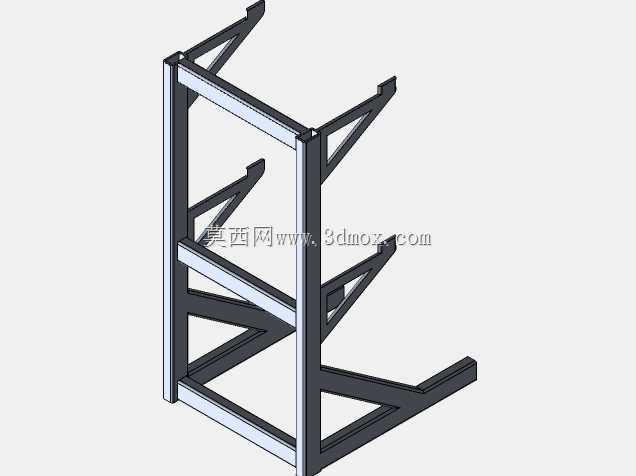

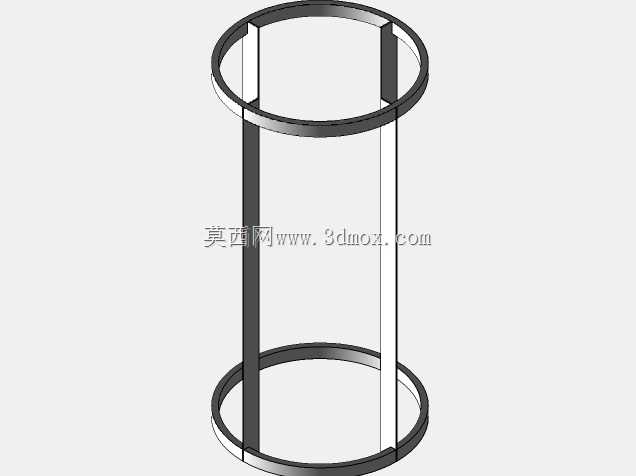

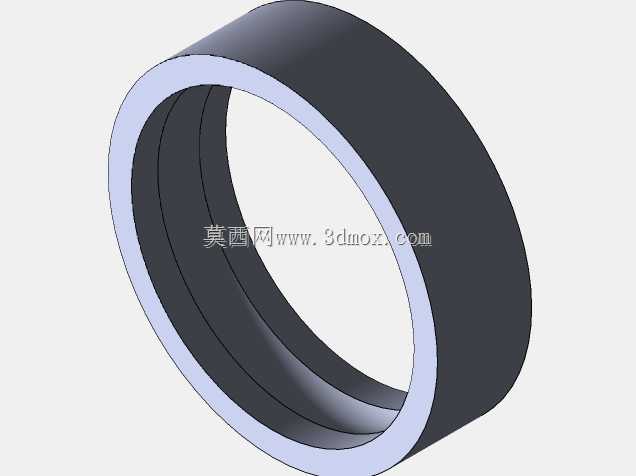

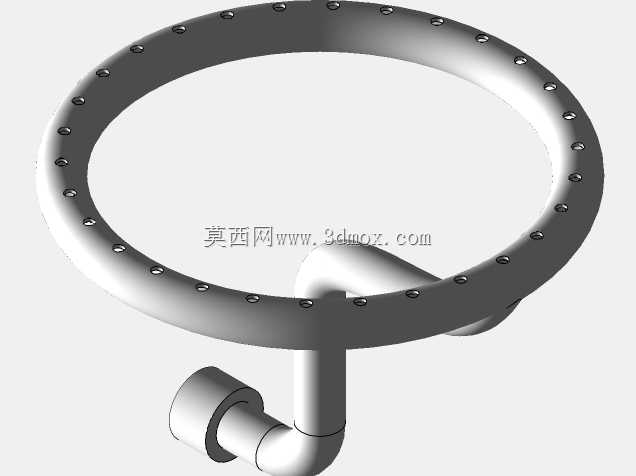

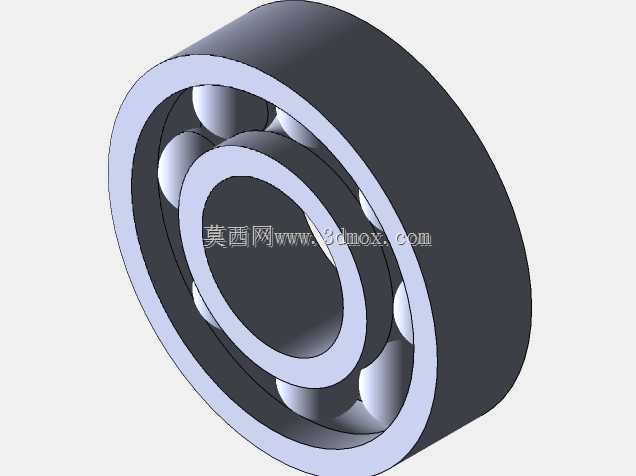

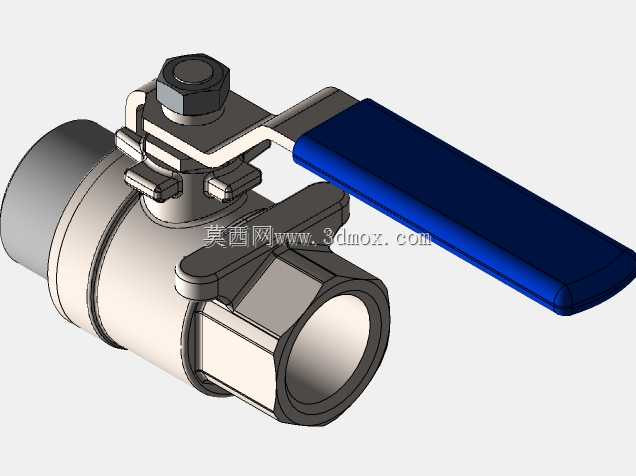

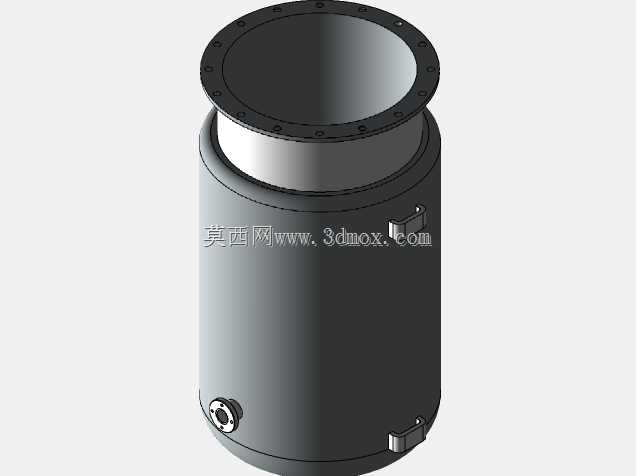

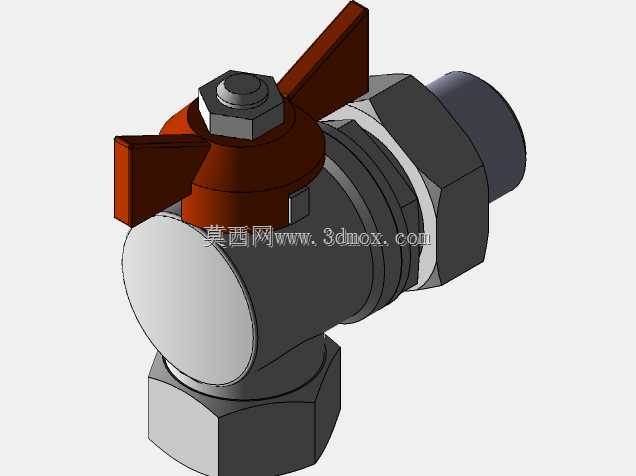

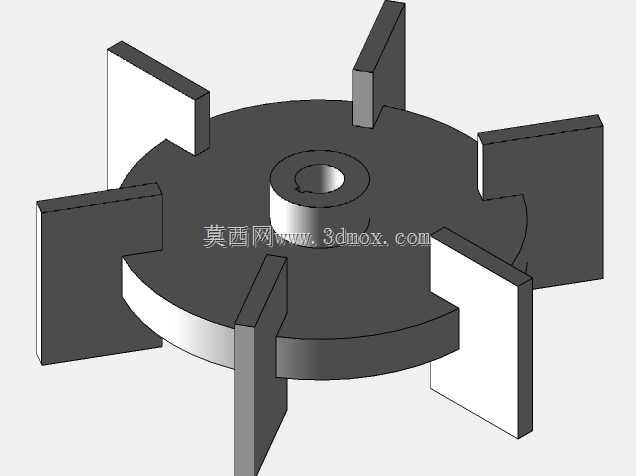

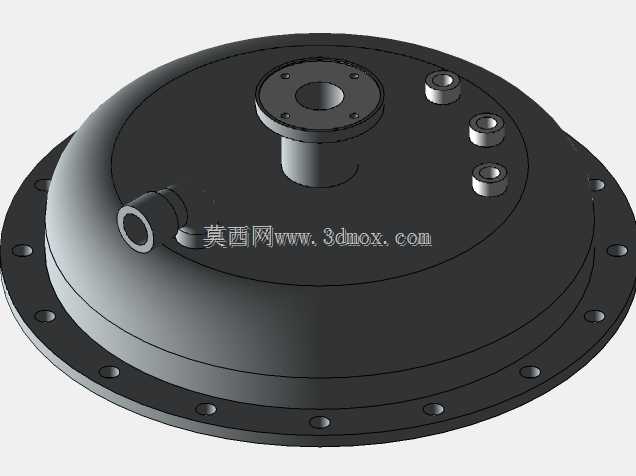

该立式生物反应罐体主要应用于生物医药、食品发酵、生物制剂制备等生产场景，是微生物培养、酶促反应、生物合成工序的核心承载设备，可在密闭无菌环境下为菌体、细胞提供可控的生长反应环境，满足好氧发酵、厌氧培养等不同工艺的反应需求，适配实验室中试、小规模量产等多类生产场景的使用要求。设备整体采用立式承压罐体结构，主体为圆柱形筒体搭配上下椭圆封头，上封头集成多组工艺接口，可分别接入进料管路、补料管路、排气通路、温度检测、压力检测、搅拌驱动组件，能够实时监测罐内反应环境参数，配合外接控制系统实现温度、压力、溶氧量、pH值的精准调控，保障生物反应过程的稳定性。罐体侧面设置侧装式观察与取样接口，可在反应过程中随时取样检测反应进度，无需开启罐盖破坏内部无菌环境；下封头底部设置排料与排污通路，搭配阀门组件可实现反应完成后的物料完全排出与罐体内部清洗排污，减少物料残留与清洗死角。设备配套三角支撑式安装支架，支架采用型材焊接成型，与罐体侧面通过焊接支座牢固连接，底部设置水平支撑脚，可直接固定于生产车间地面或操作平台，安装时需预留罐体顶部管路接入空间、侧面操作维护空间、底部排料管路安装空间，保障日常操作、检修、管路接驳的操作余量。设计过程中充分考虑生物反应的无菌要求，罐体内部所有转角均做圆弧过渡处理，避免卫生死角，内壁满足抛光光洁度要求，可适配在位清洗、在位灭菌的工艺需求；罐体壁厚满足承压设计要求，可耐受常规生物反应的工作压力与蒸汽灭菌的压力温度条件，支架结构经过受力校核，可承载满罐物料的整体重量，同时抵消搅拌运行过程中产生的振动载荷，保障设备长期运行的结构稳定性。罐体侧面的接口布局充分考虑操作便利性，取样口、仪表接口的高度适配操作人员站立操作的舒适区间，顶部接口按照管路走向做分区排布，避免不同功能管路出现交叉干涉，底部排料阀的安装位置预留足够的操作空间与物料接取空间，整体结构兼顾功能实用性与安装维护便利性。
