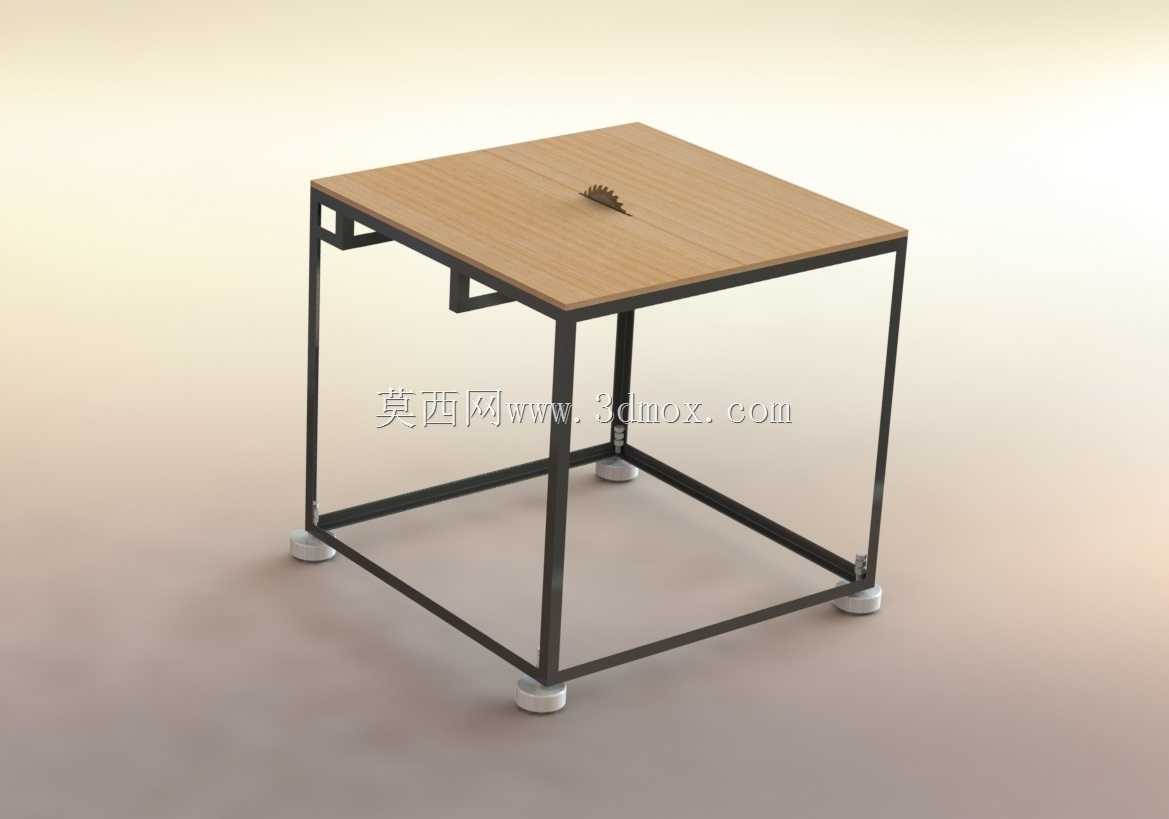

可调高度圆锯切割工作台传动结构设计

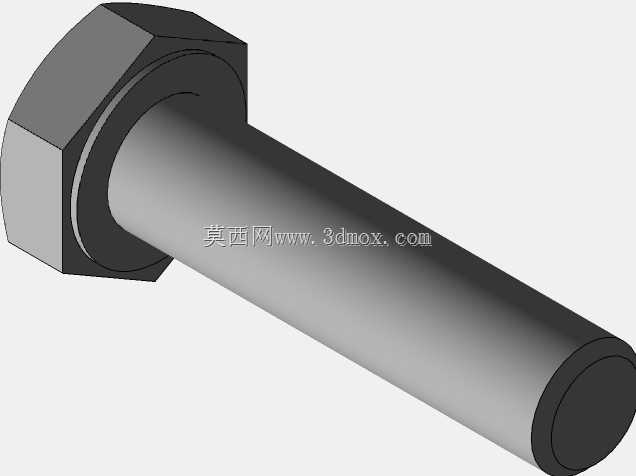

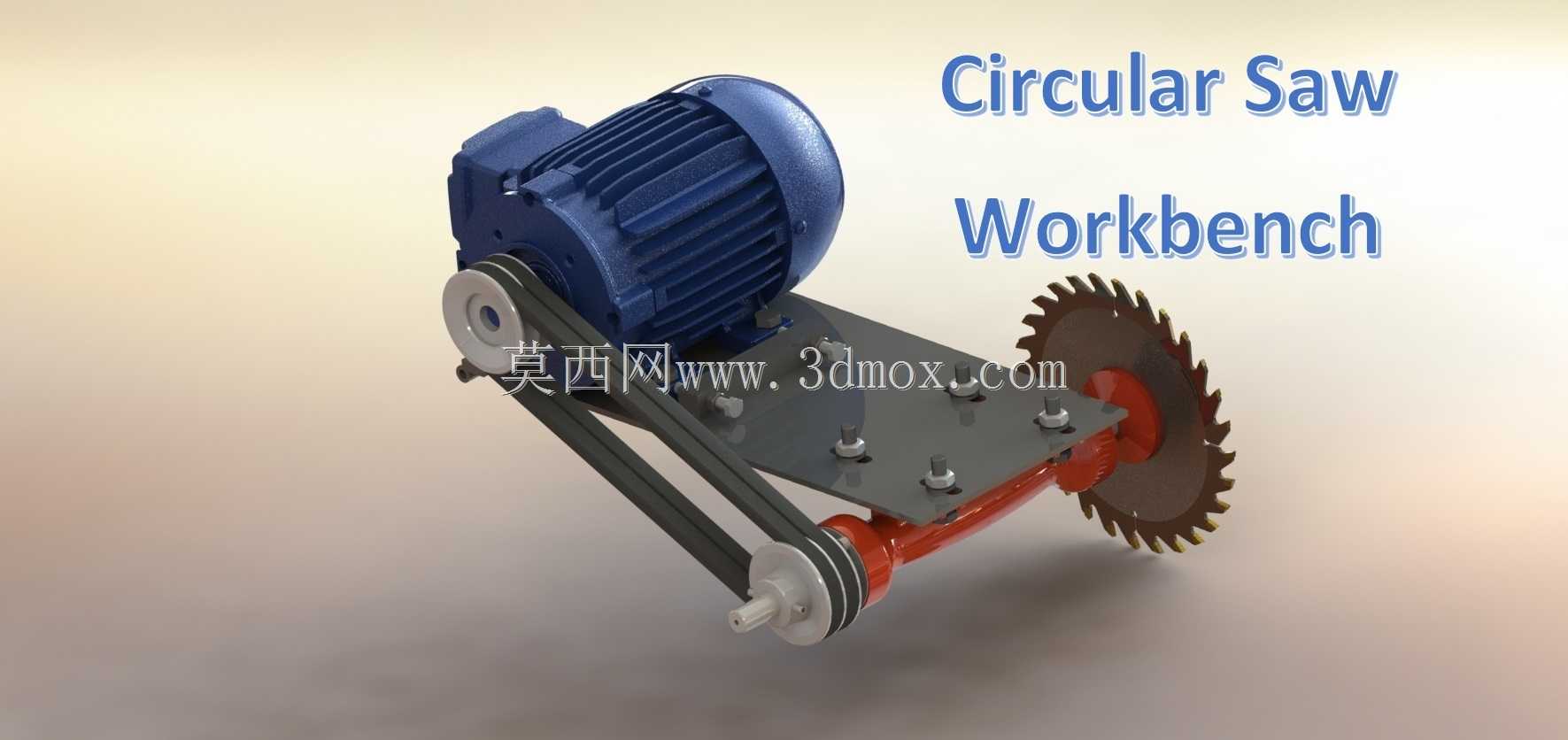

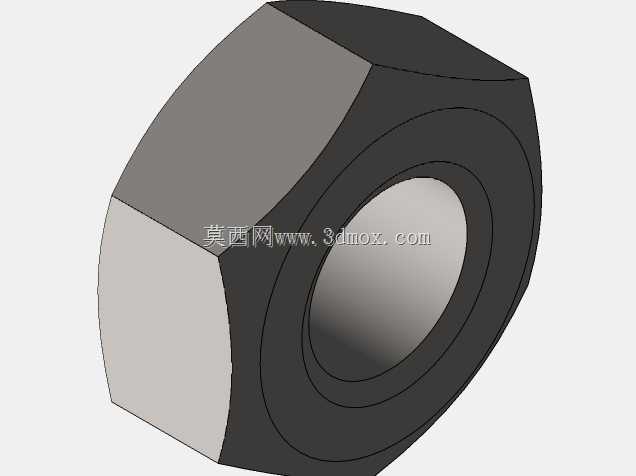

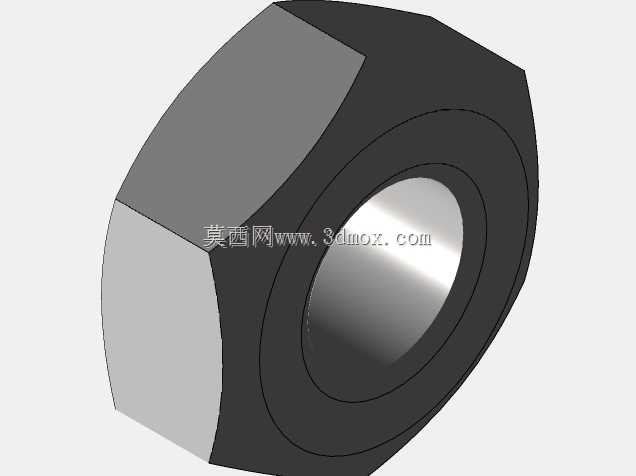

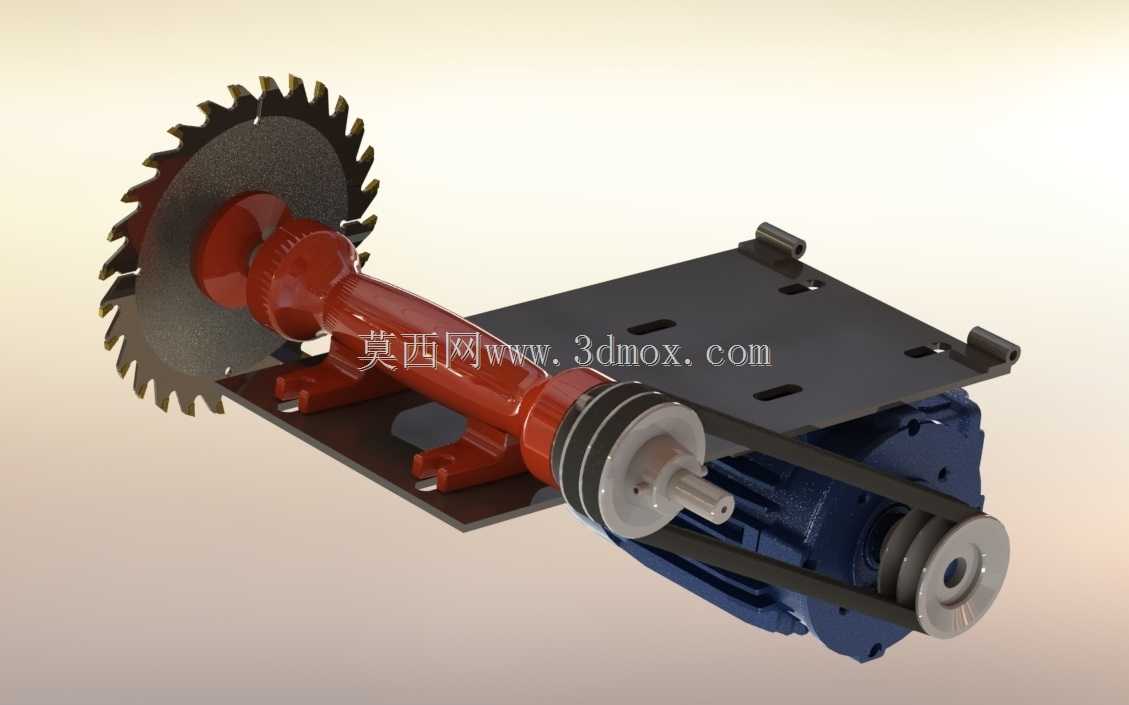

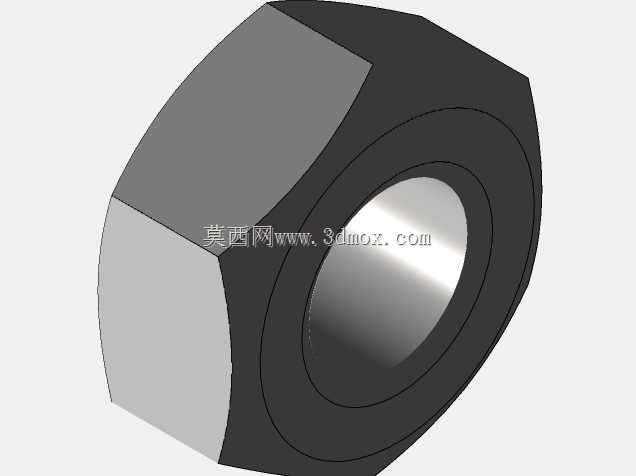

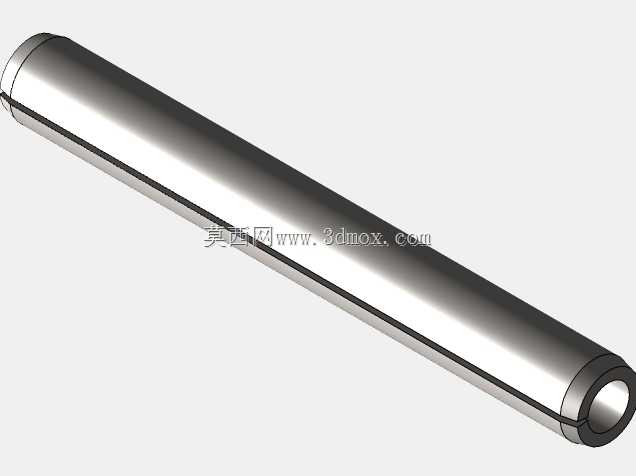

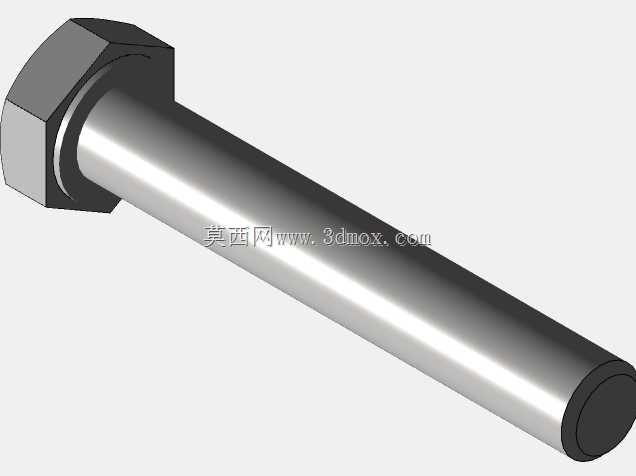

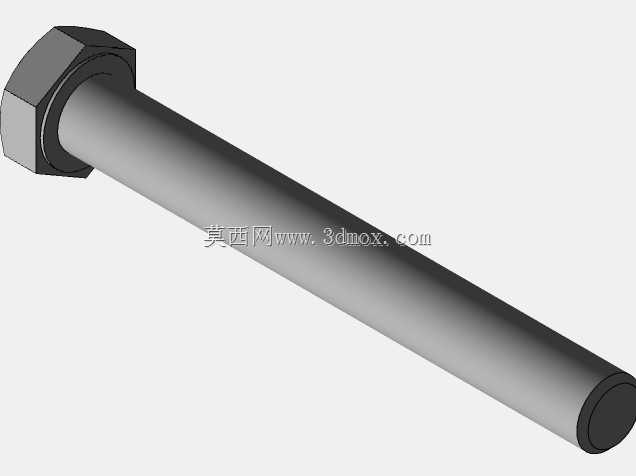

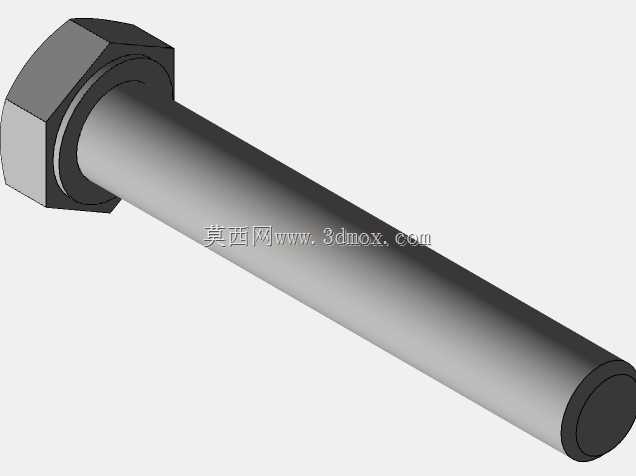

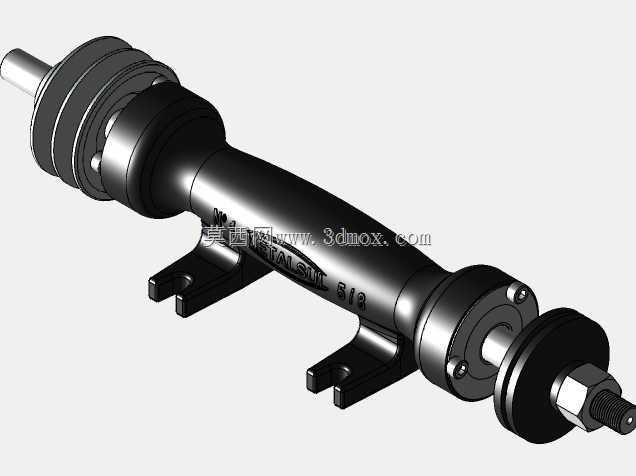

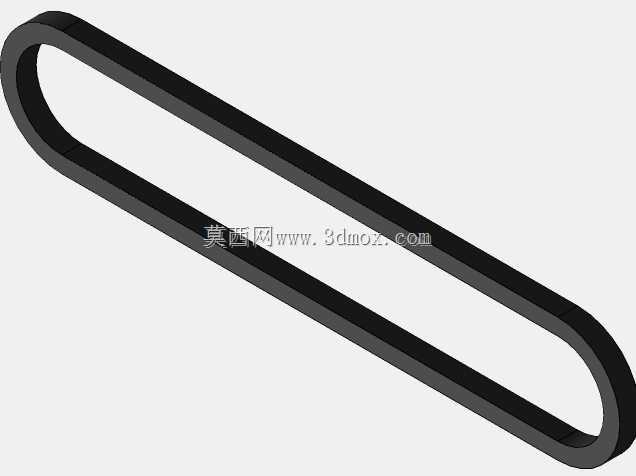

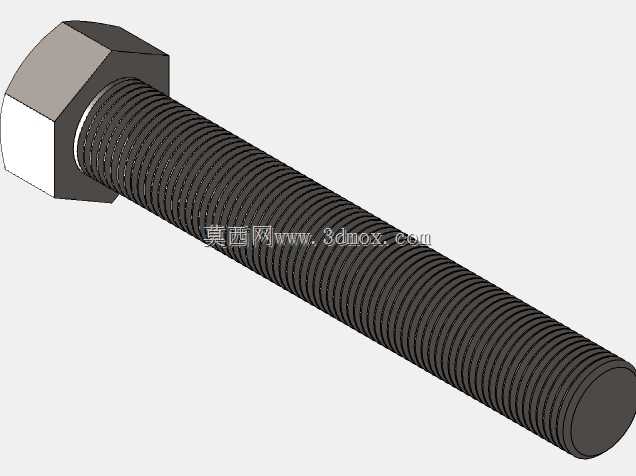

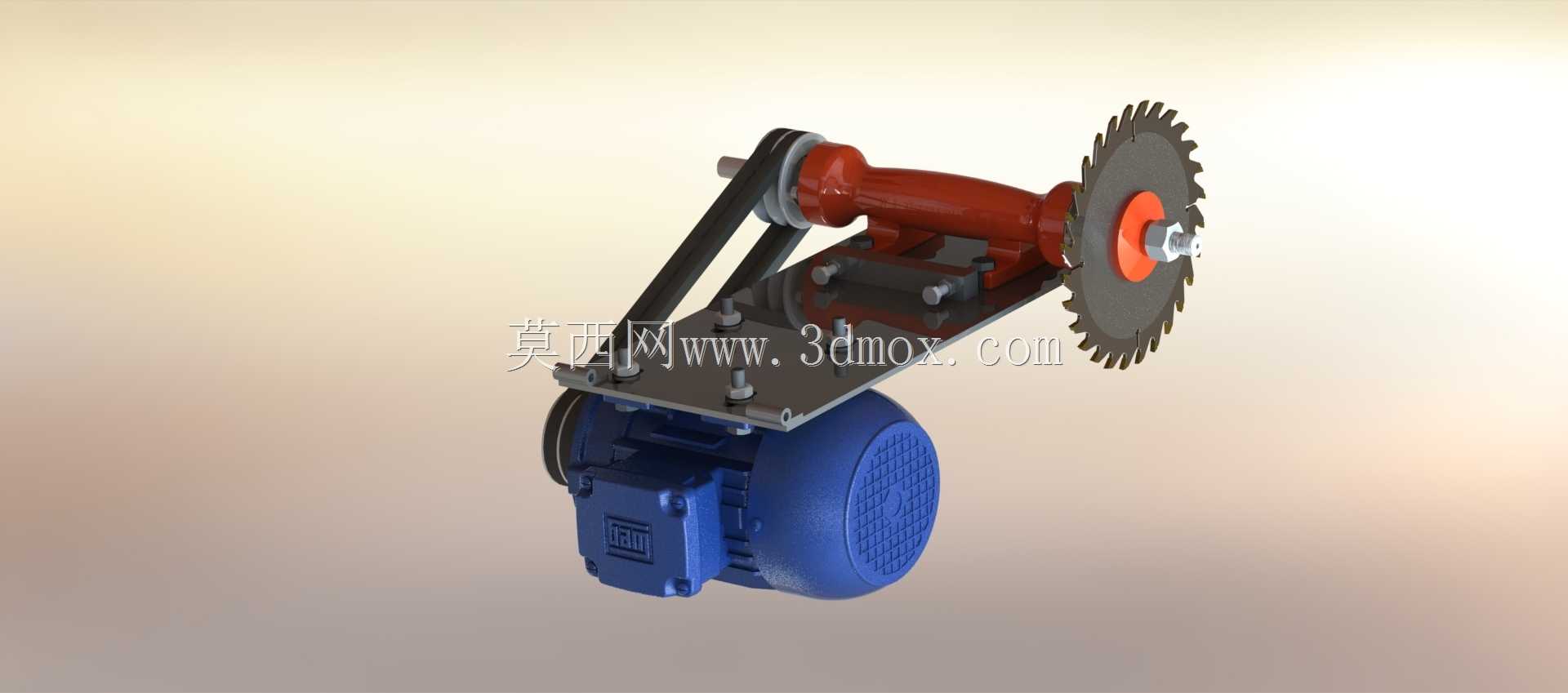

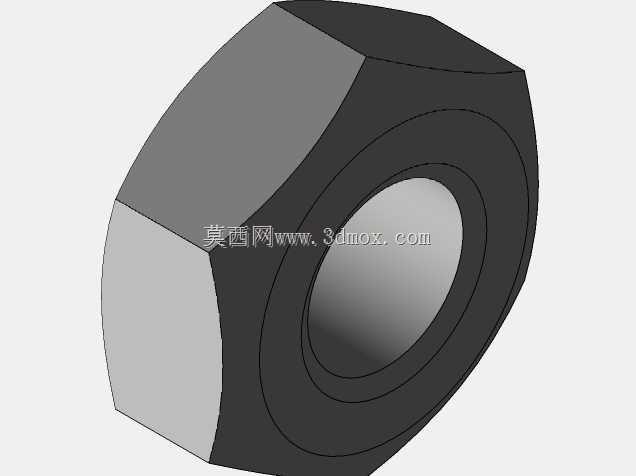

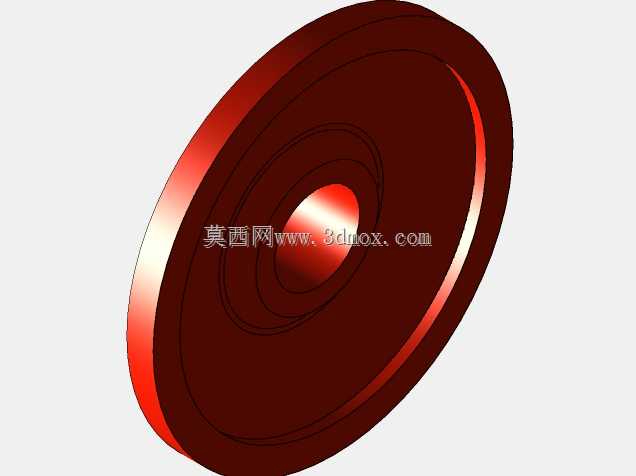

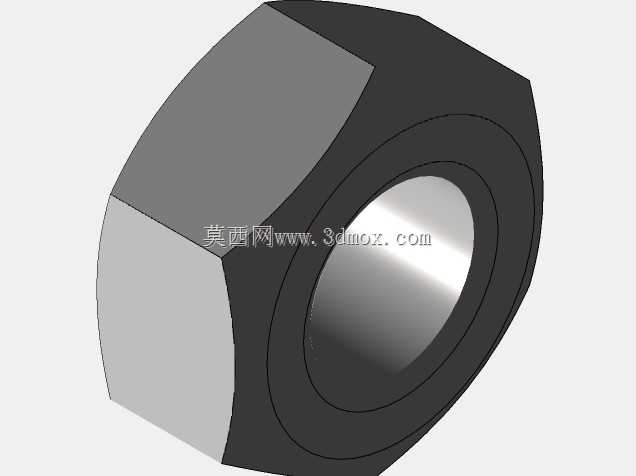

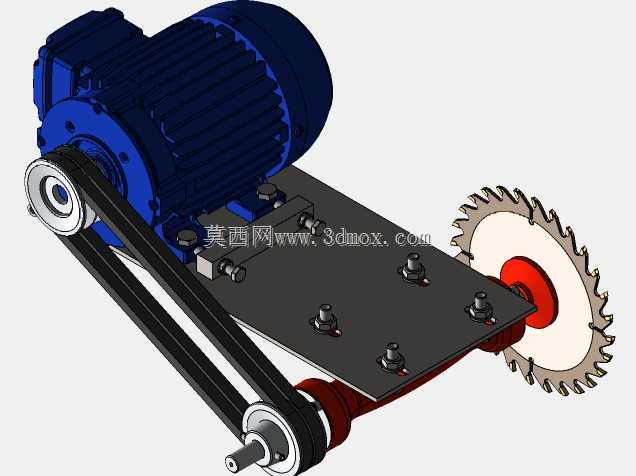

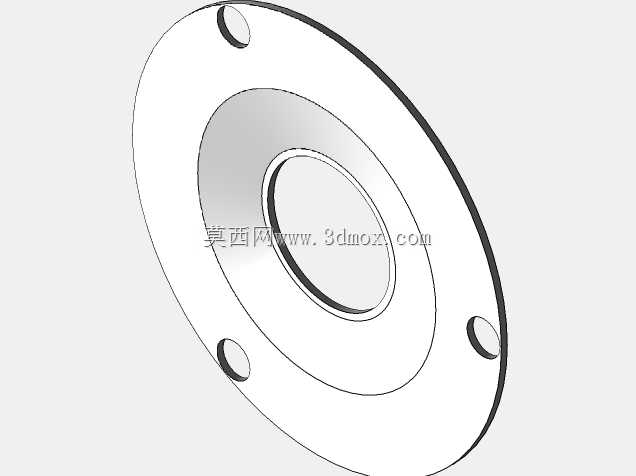

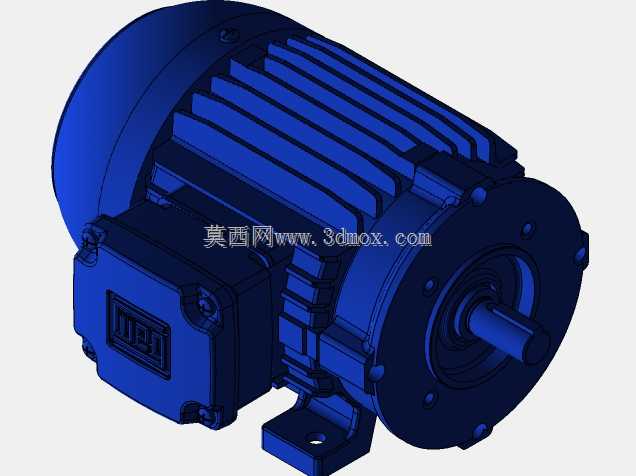

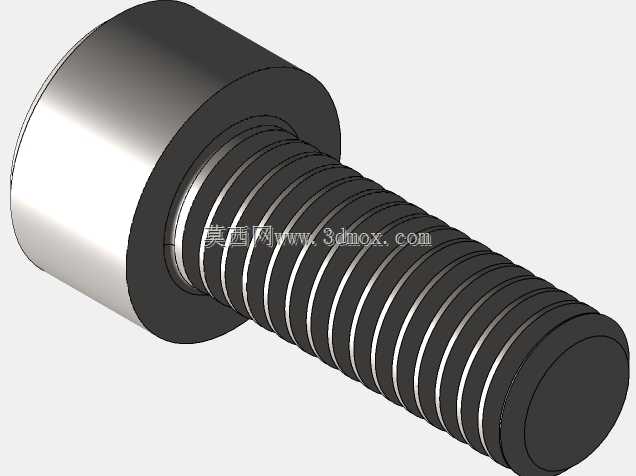

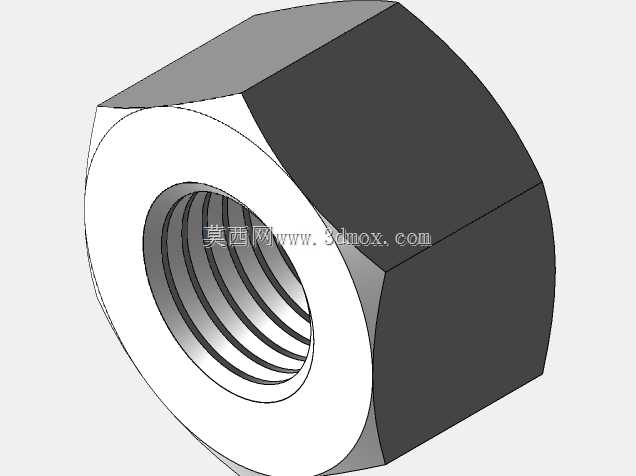

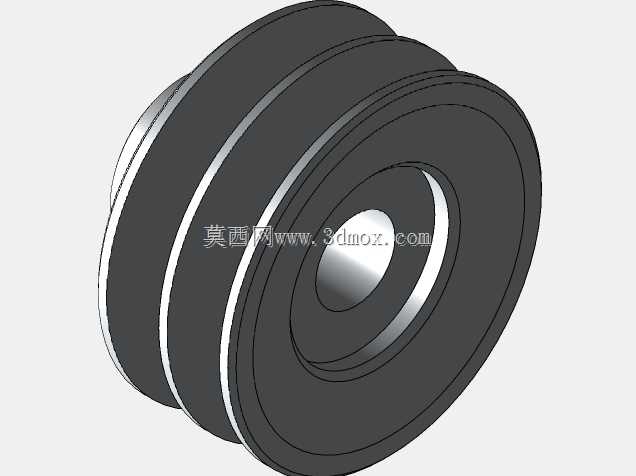

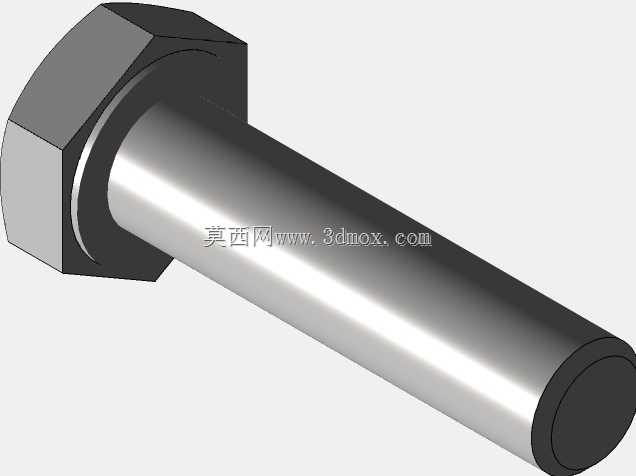

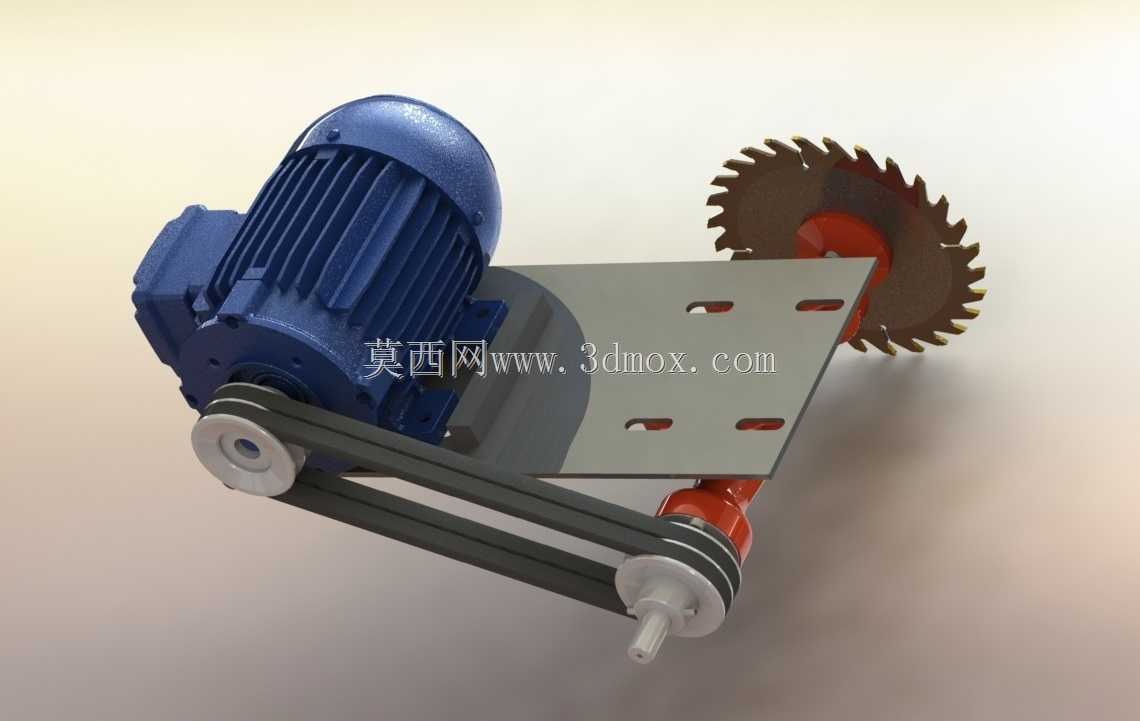

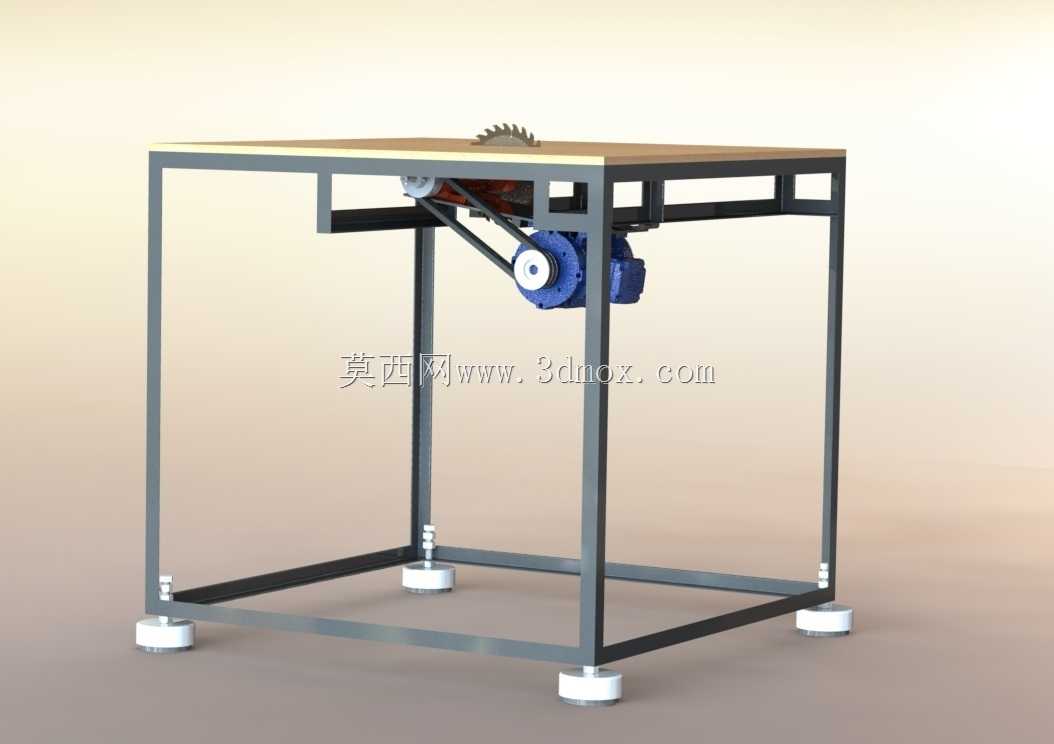

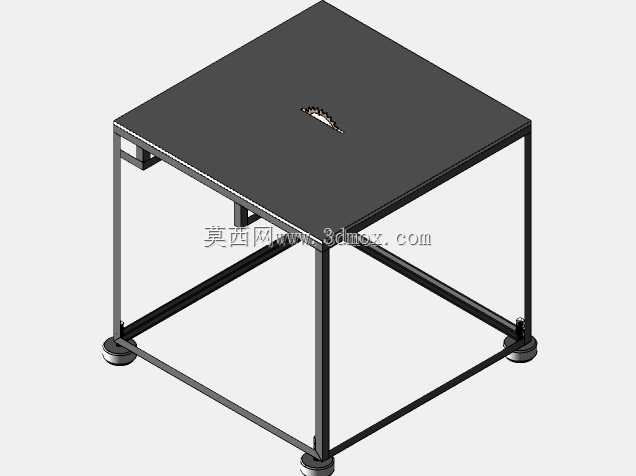

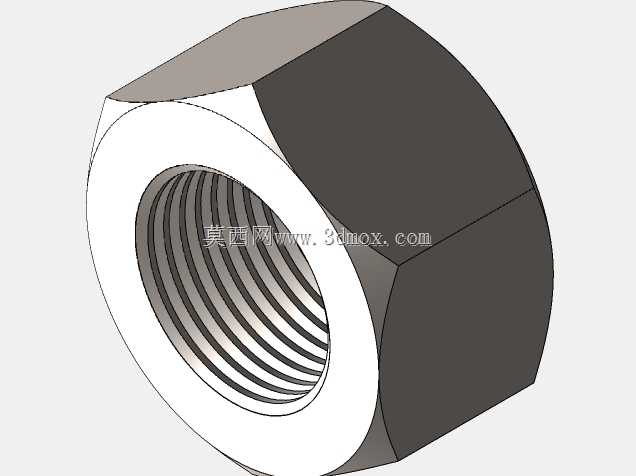

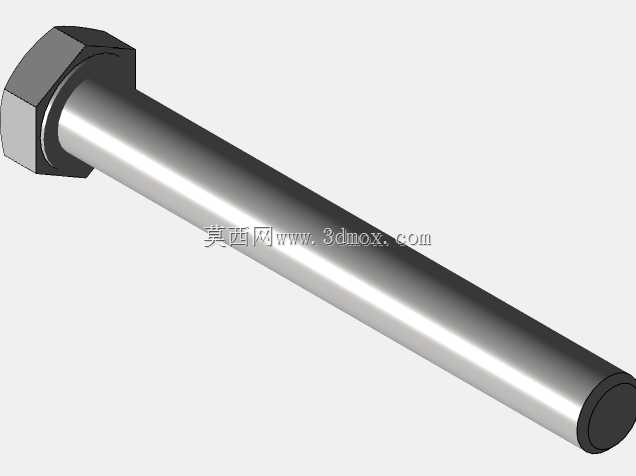

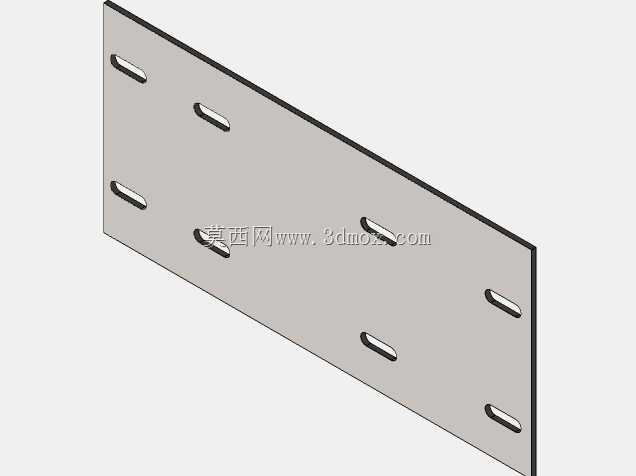

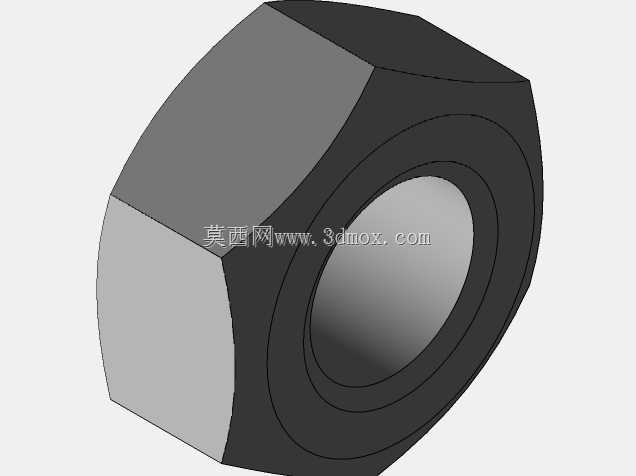

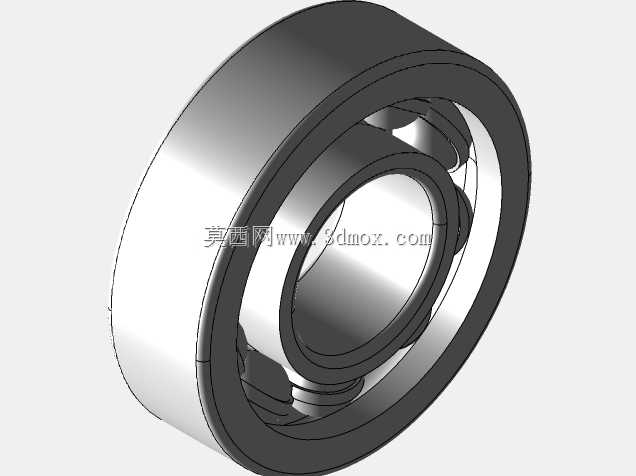

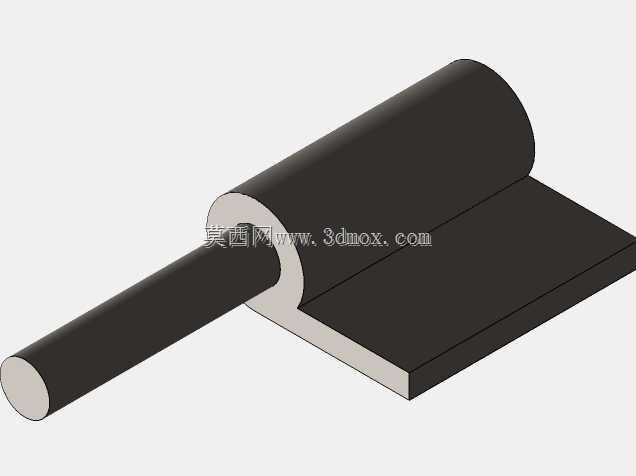

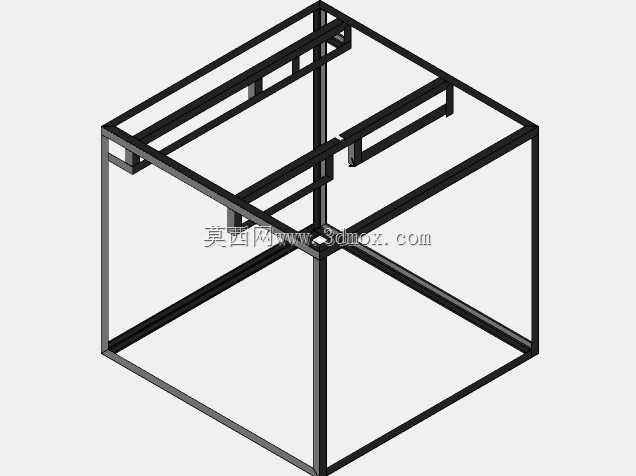

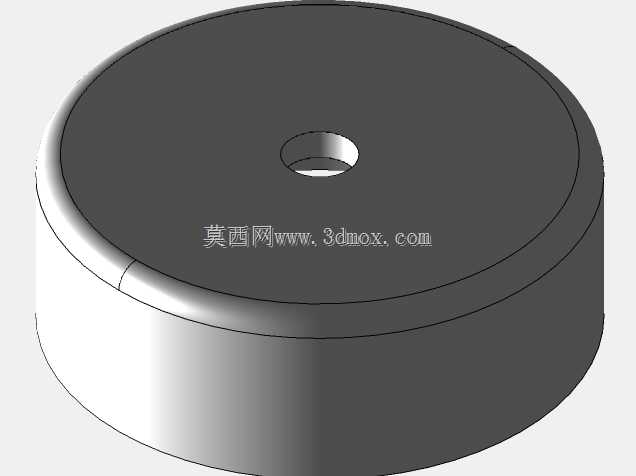

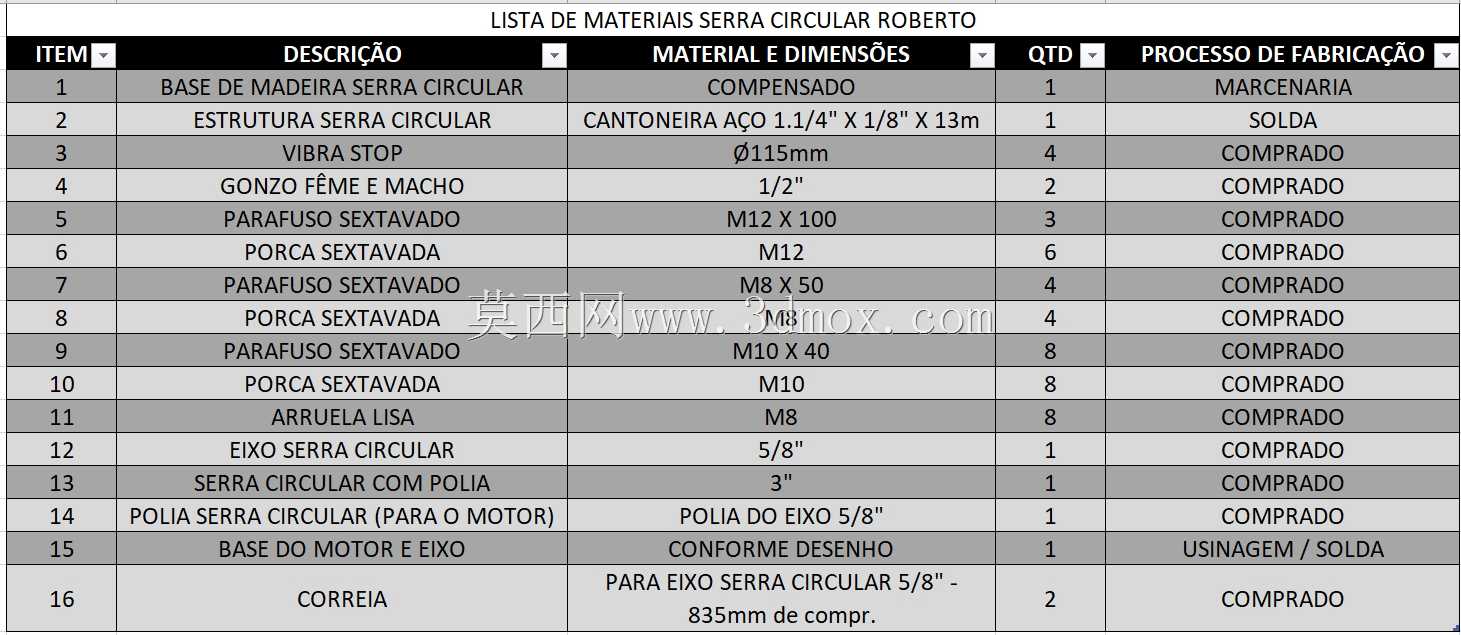

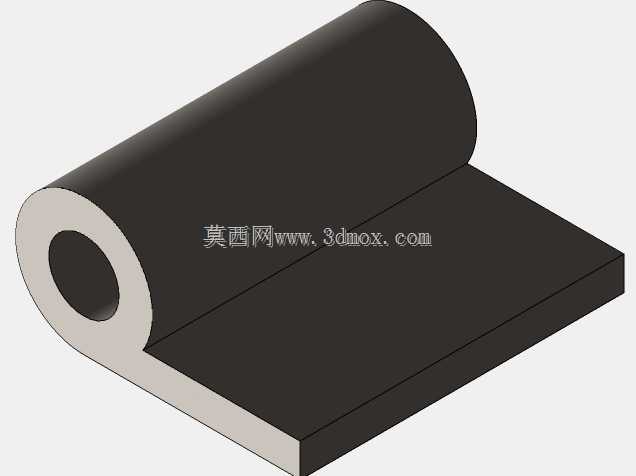

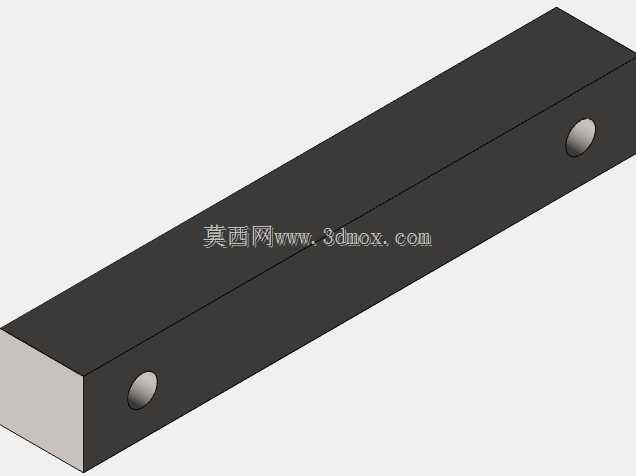

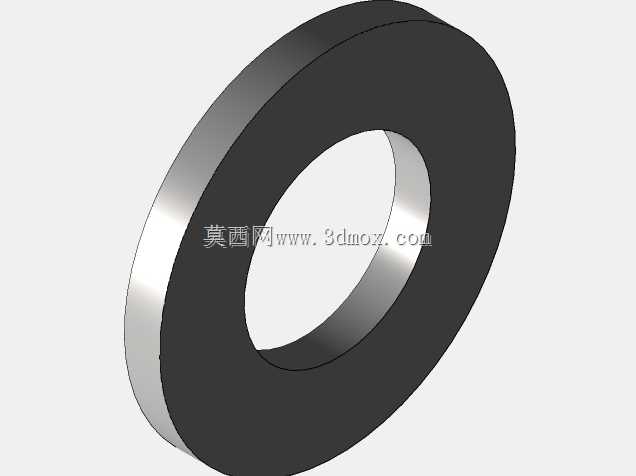

小型木工圆锯作业时最常碰到的问题，是不同厚度木料进给时锯片露出高度不匹配，切薄料露齿过多易打齿崩料，切厚料进刀不足又会夹锯烧片，这套带传动的可调高度锯切结构，刚好把现场加工里的这些矛盾点揉进了结构细节里。带轮的中心距留了12mm的张紧调节余量，不用额外加装张紧轮，靠电机安装板的腰型孔就能调整皮带松紧，日常维护时松开固定螺栓就能挪动电机位置，换皮带也不用拆解整个锯轴组件，比常见的固定中心距结构少了两个易损的张紧轴承。锯片安装轴的两个支撑轴承座直接锁在工作台面板下方，轴伸端的锁紧螺母做了沉台设计，锯片法兰盘贴紧轴肩后，螺母完全藏在法兰的沉孔里，切割时飞溅的木屑不会缠在螺纹上，拆换锯片时不用清理积渣就能直接拧下螺母。工作台面板的厚度选了8mm的冷轧钢板，四个电机固定螺栓的位置都压了浅沉坑，螺栓头完全没入面板表面，木料进给时不会刮到螺栓头造成卡料，面板边缘的倒角做了3mm的圆角，推送木料时不会勾住木材的毛刺边。高度调节的导向副用了光轴加铜套的组合，没有选常见的直线导轨，木工车间木屑粉尘大，导轨的滚珠缝隙很容易卡渣造成卡滞，铜套和光轴的配合间隙留了0.1mm，少量木屑掉进间隙里也会被铜套的油槽储存的润滑脂粘住，不会影响滑动顺畅度，日常只需要半个月抹一次钙基脂就能正常使用。皮带外侧的防护罩留了网格状的通风槽，电机连续运转两小时的情况下，皮带表面温度比全封闭防护罩低12度左右，能延缓橡胶皮带的老化开裂速度，防护罩的固定用了快拆式的弹簧卡扣，清理皮带缝隙里的木屑时不用拧螺栓，掰开卡扣就能取下护罩。锯片的侧挡板和工作台面的垂直度公差控制在0.05mm以内，切割直料时不会出现斜边，挡板的固定位置做了刻度标线，调整切割宽度时不用反复拿尺测量，对准刻度就能锁定位置。
