轴用开口弹性挡圈卡簧紧固结构

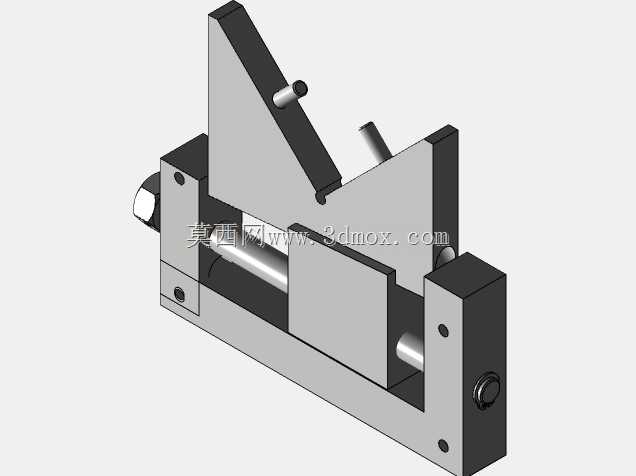

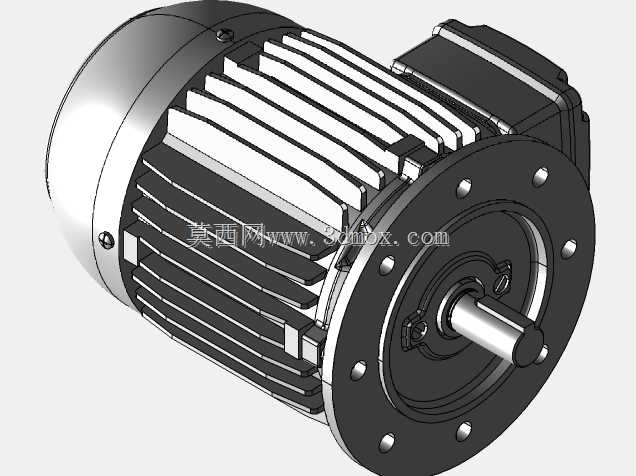

　　在各类机械传动、装配结构的轴系设计中，轴上零件的轴向限位是绕不开的设计环节，这类开口弹性挡圈就是专门适配轴端或轴上固定槽位的轴向限位零件，日常在减速器输出轴、电机转轴、工装夹具的定位轴、输送辊筒的装配结构里都能见到它的身影，相比轴端挡板、圆螺母锁紧的限位方式，它的占用空间更小，安装拆卸更便捷，不需要在轴端加工螺纹或者预留较大的挡板安装空间，特别适合轴向安装空间紧凑的轻量化设计场景。

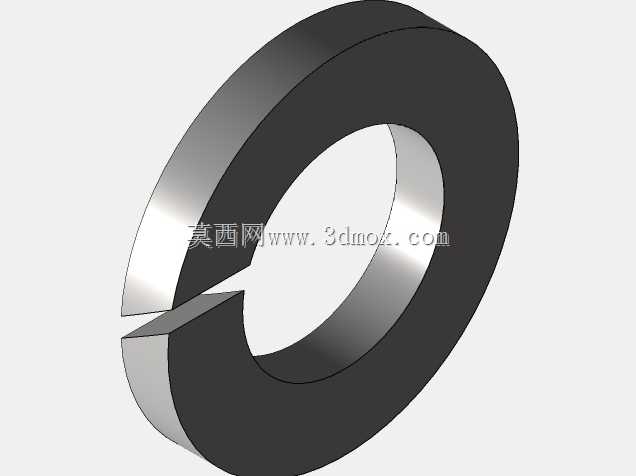

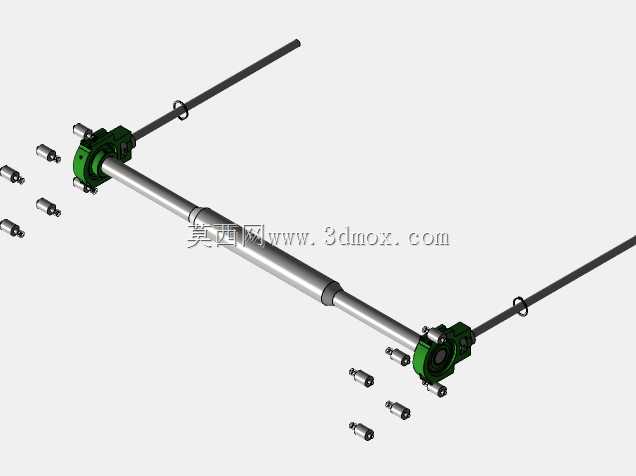

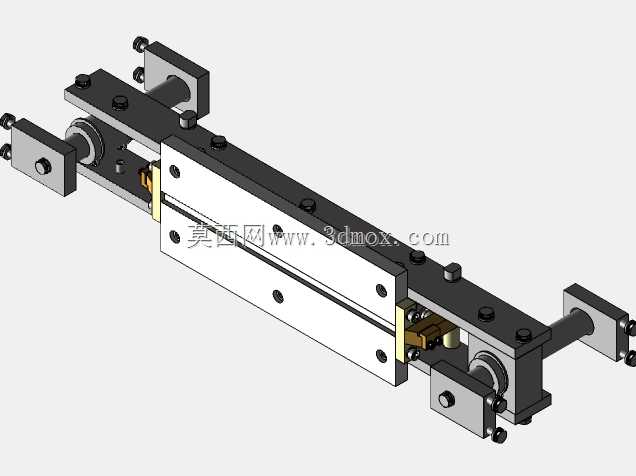

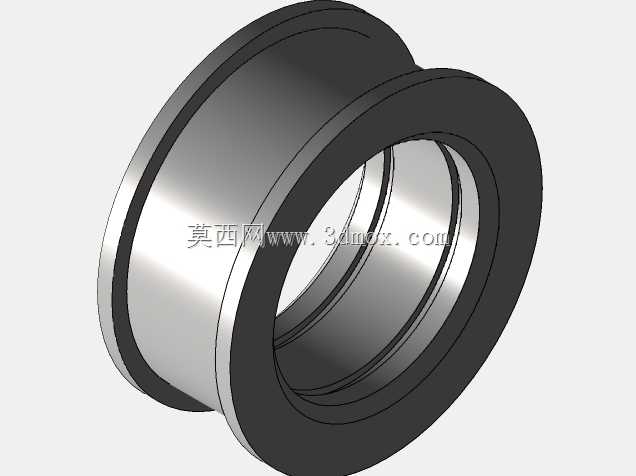

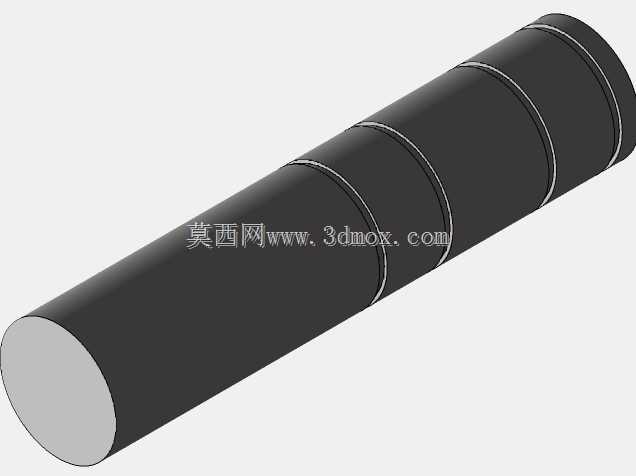

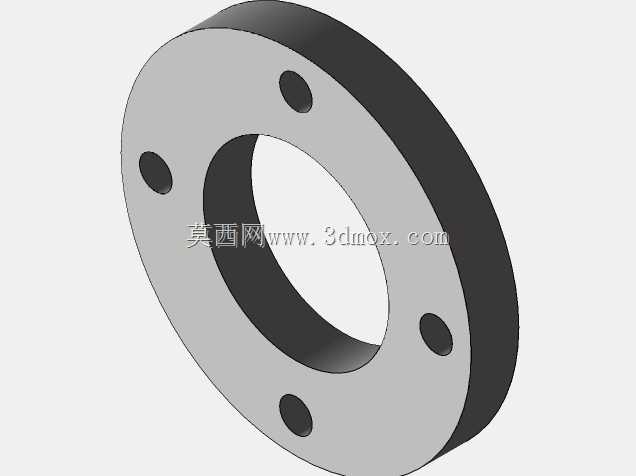

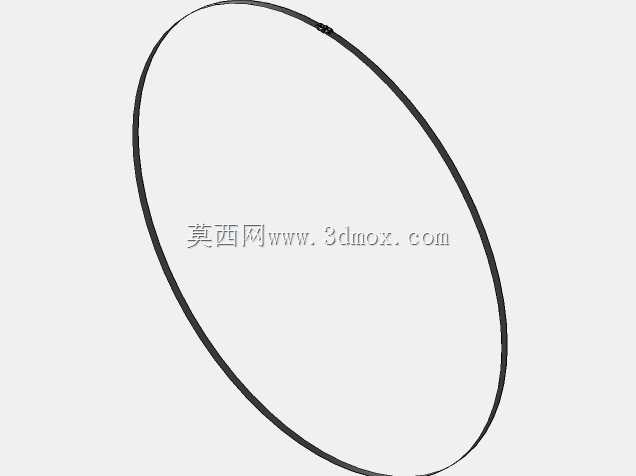

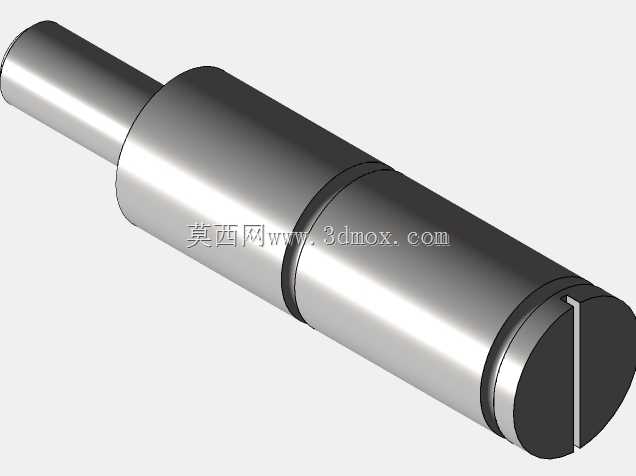

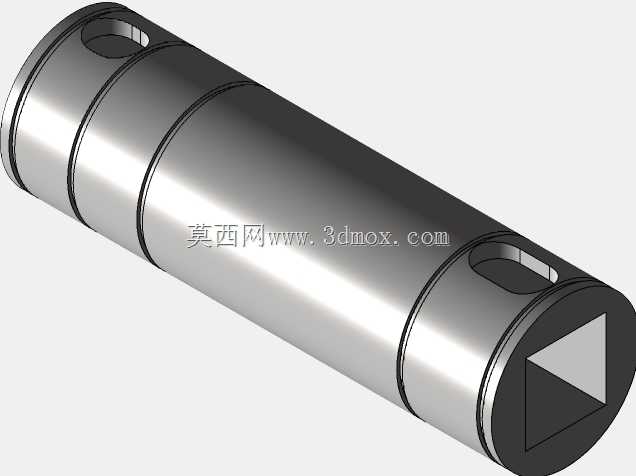

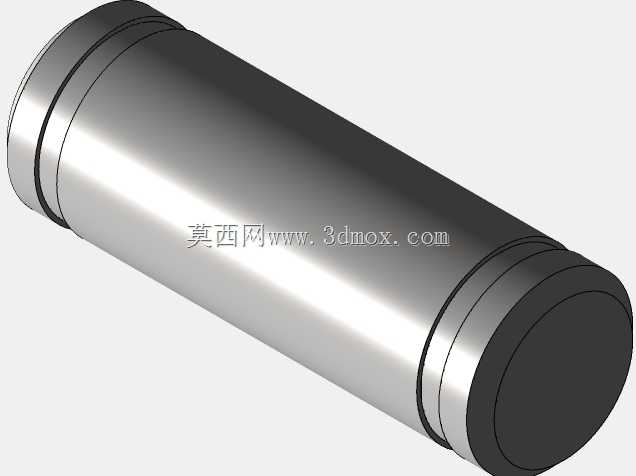

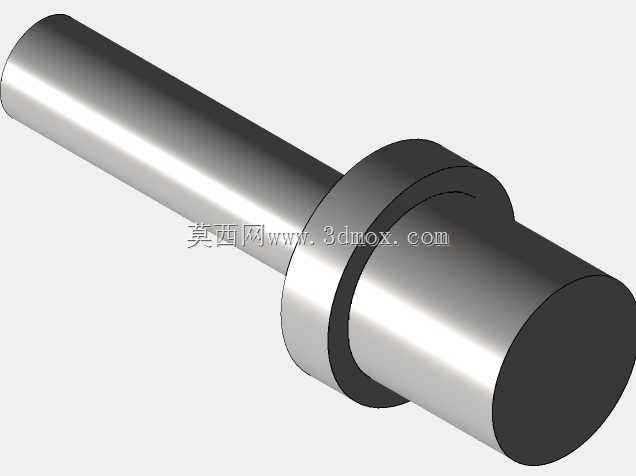

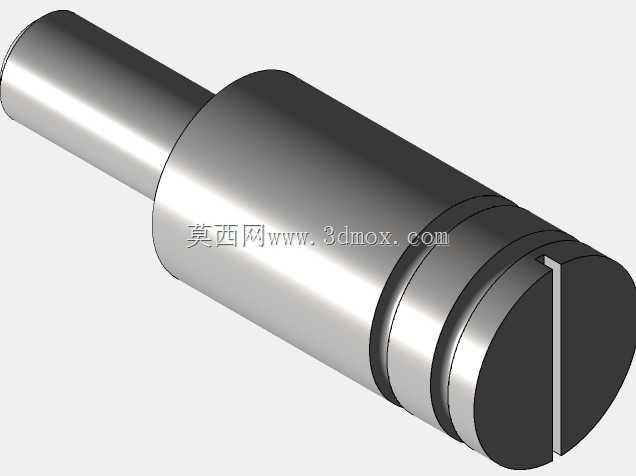

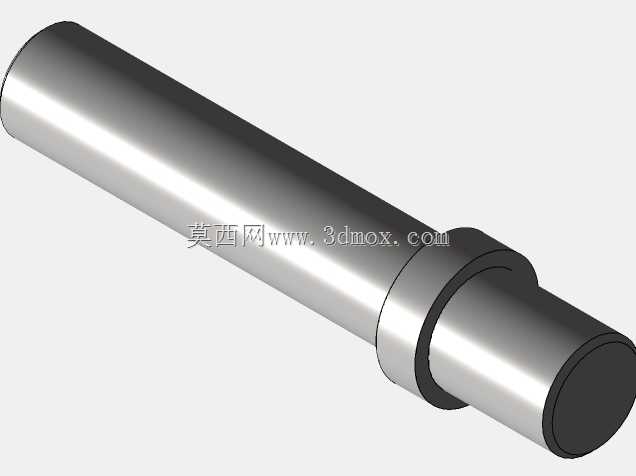

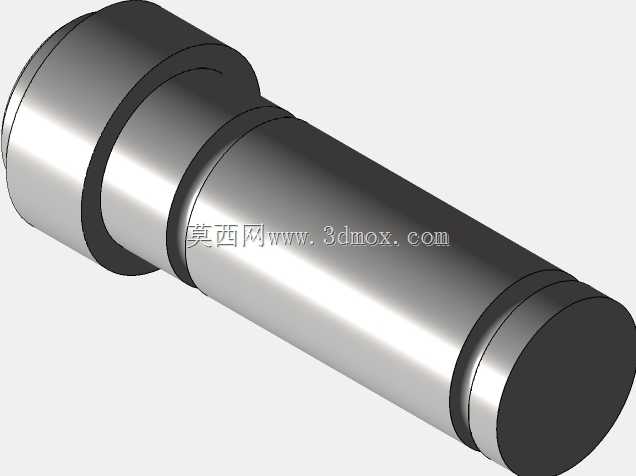

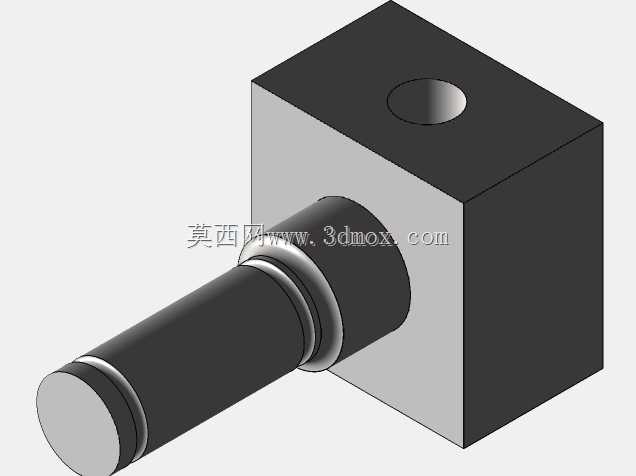

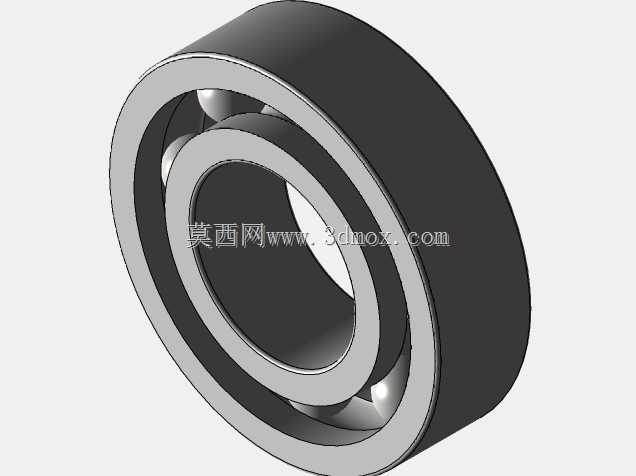

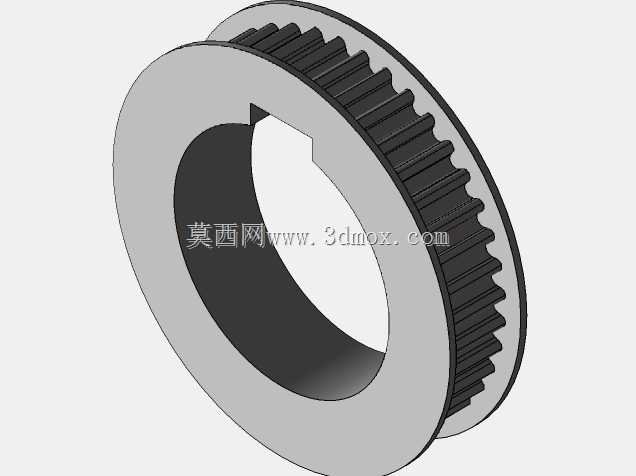

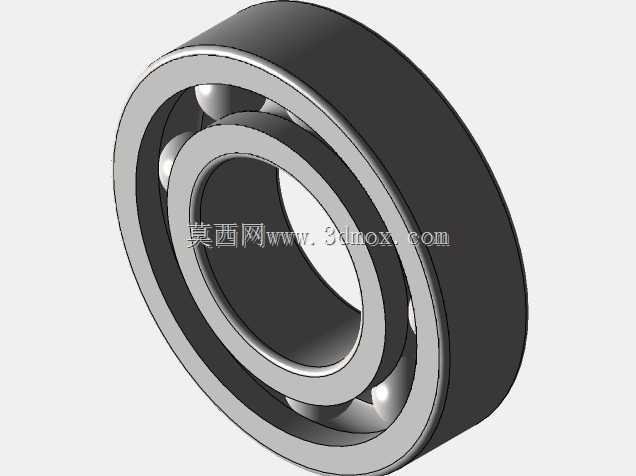

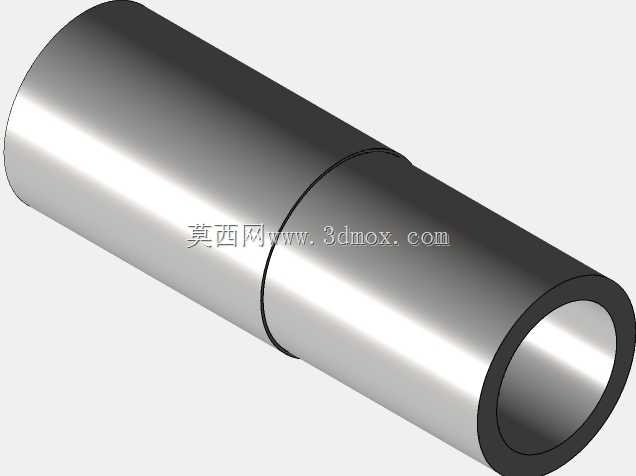

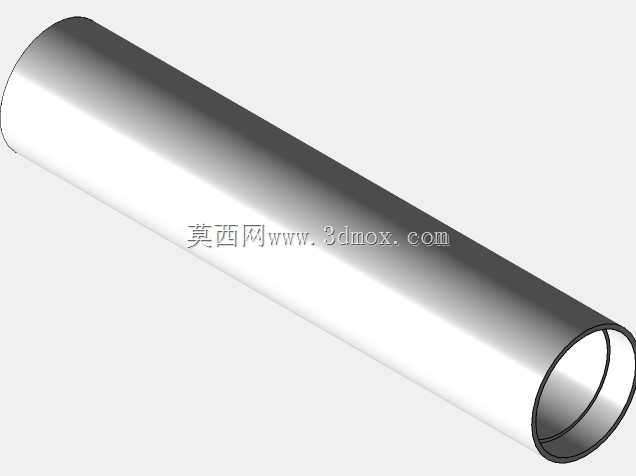

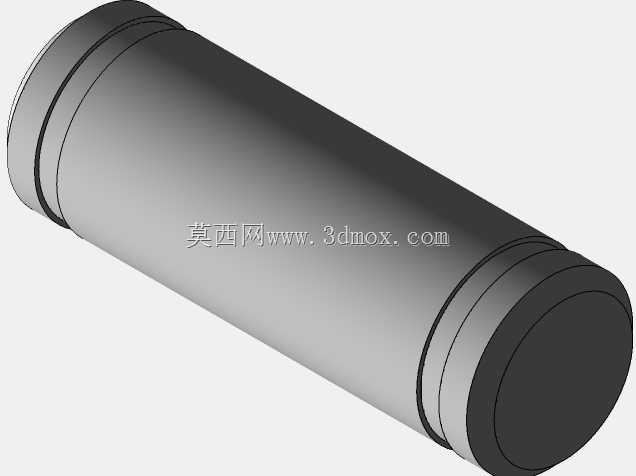

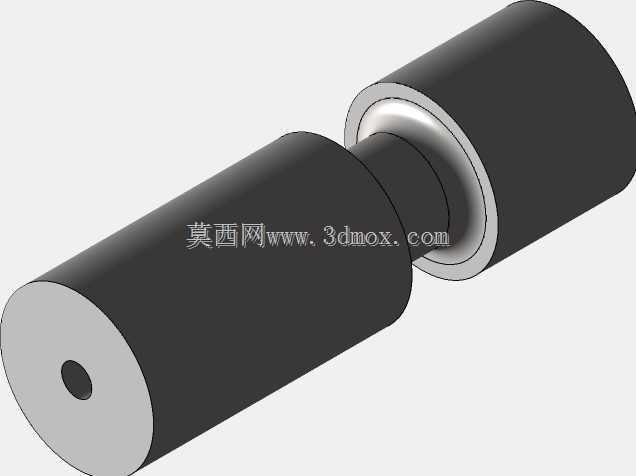

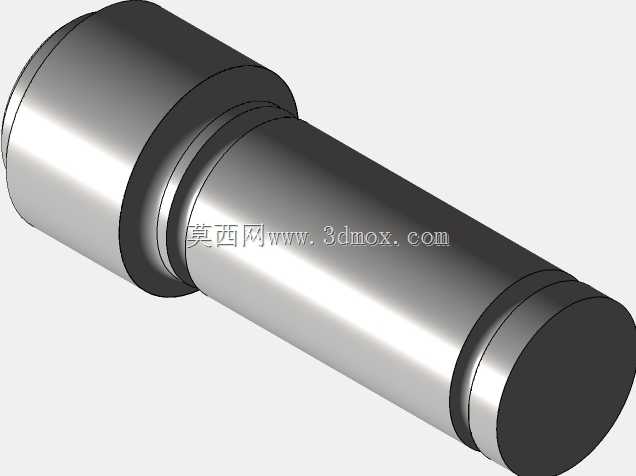

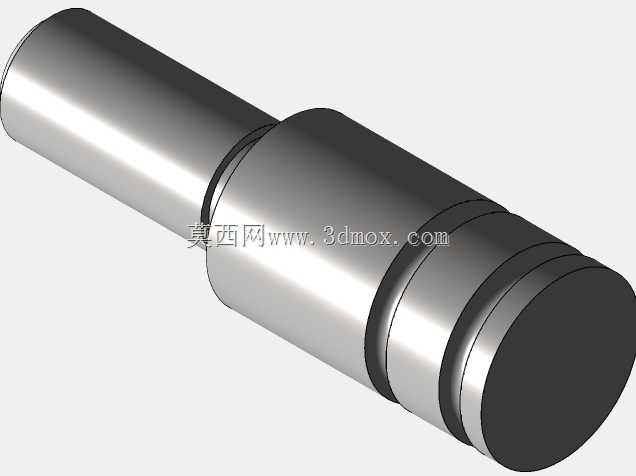

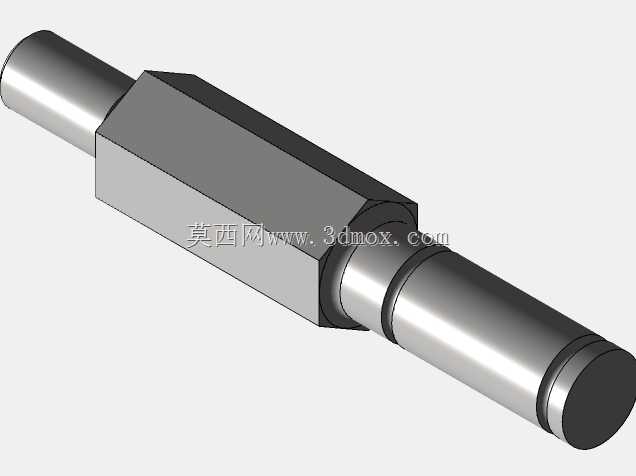

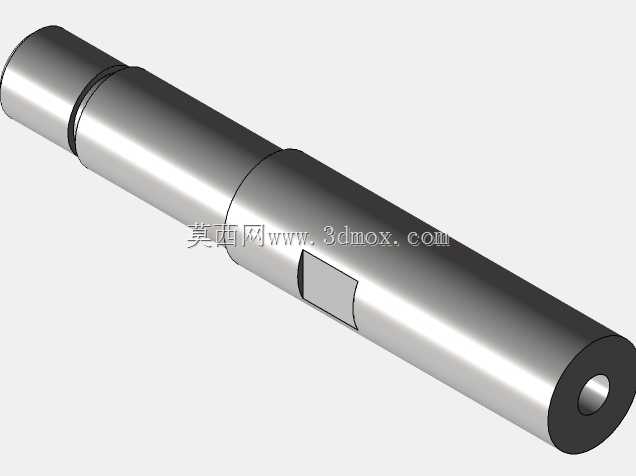

　　从实际功能来看，这类挡圈的核心作用是卡在轴表面预先加工的环形卡槽内，挡住套在轴上的轴承、齿轮、套筒、滚轮类零件的端面，避免零件在轴向上出现窜动，保证传动或定位结构的位置精度，它不需要承受大的轴向载荷，更多是起到限位防脱的作用，在载荷不大、轴向定位精度要求不是极高的场合，用它做轴向固定能大幅简化轴系的结构设计，减少轴上的加工工序。

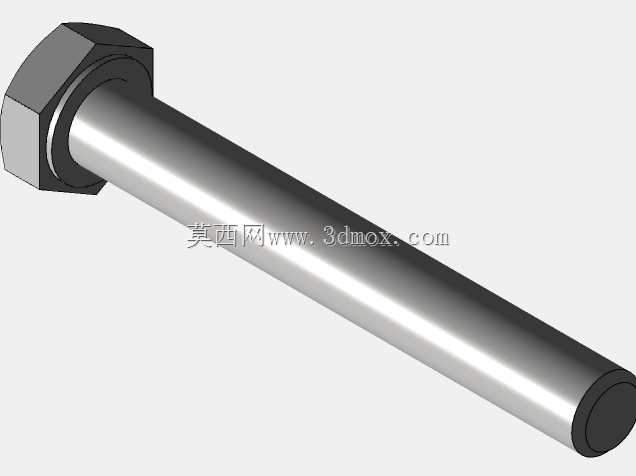

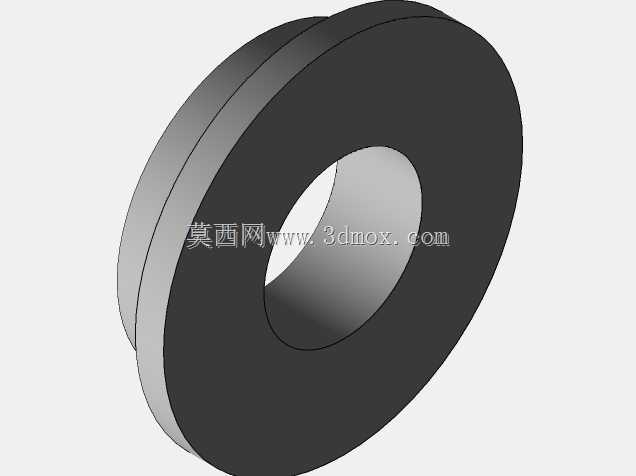

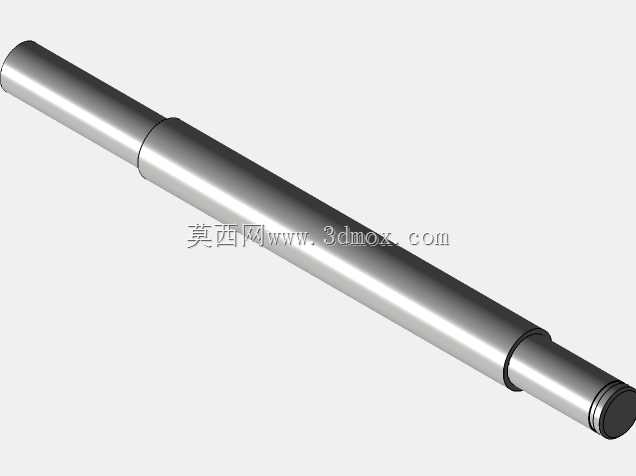

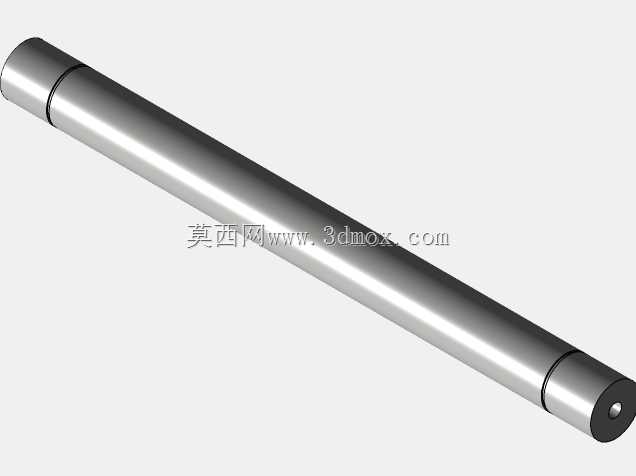

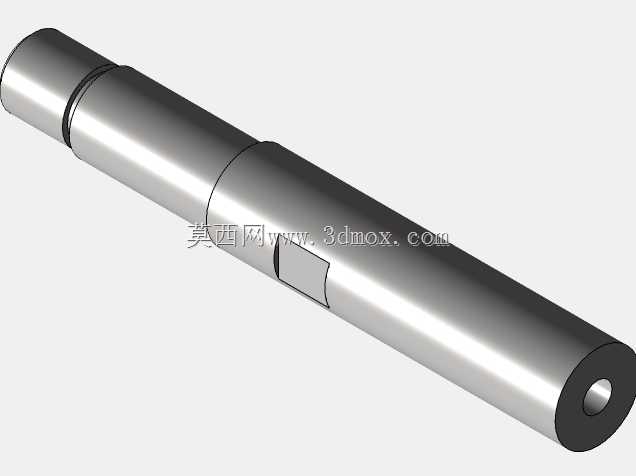

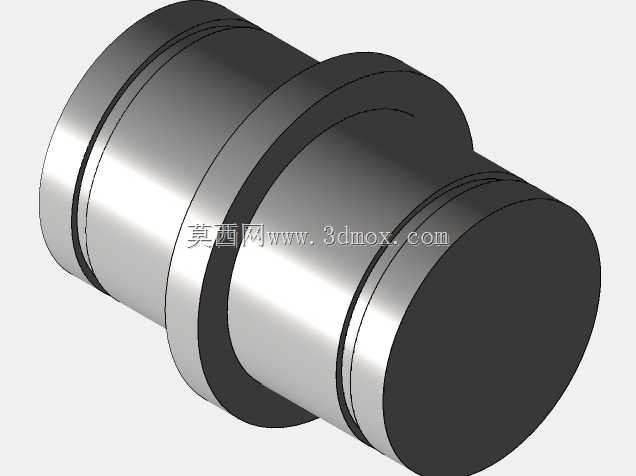

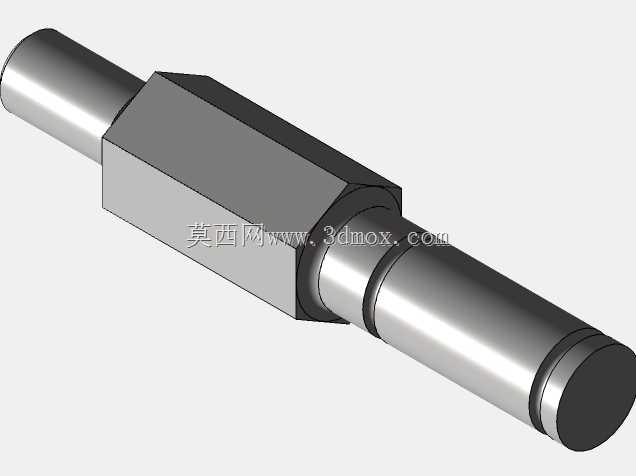

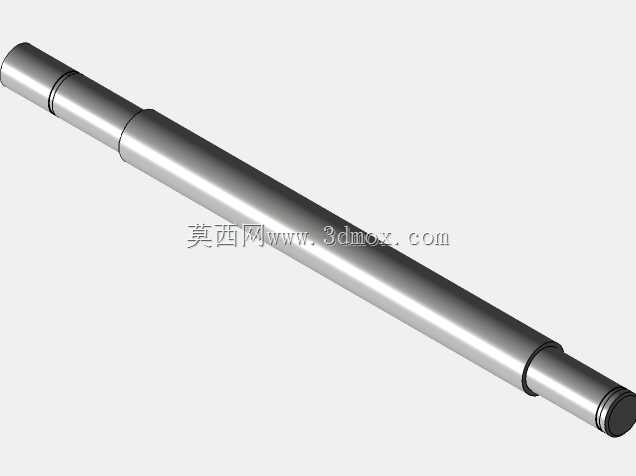

　　设计这类挡圈的时候，首先要匹配对应轴径的卡槽尺寸，挡圈的自由状态下内径要略小于轴上卡槽的底径，这样安装到位后挡圈的内圈能紧紧贴在卡槽的底面上，不会因为轴的转动或者轻微振动从卡槽里脱出；两个端部的小孔是专门给卡簧钳预留的操作位，安装时用卡簧钳的两个钳头卡进这两个小孔里，撑开挡圈让内径变大到能套过轴径，再对准卡槽的位置松开卡簧钳，挡圈就会靠自身的弹性回弹卡进卡槽里，拆卸的时候也是同样的操作逻辑，不需要敲击或者额外的工装，拆装效率很高。

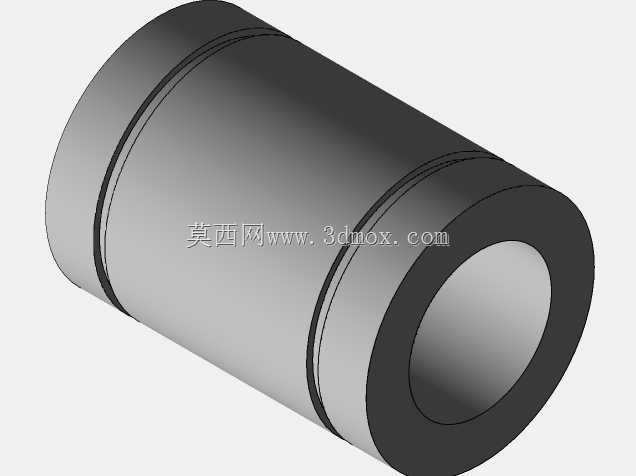

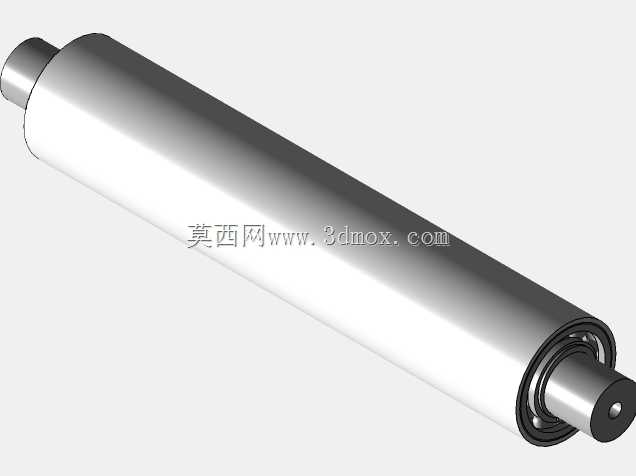

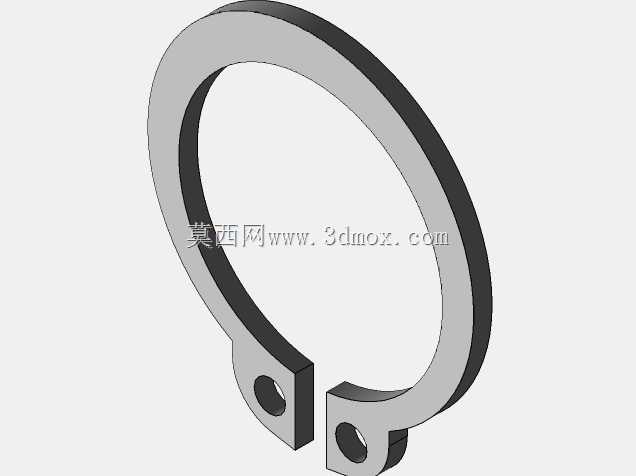

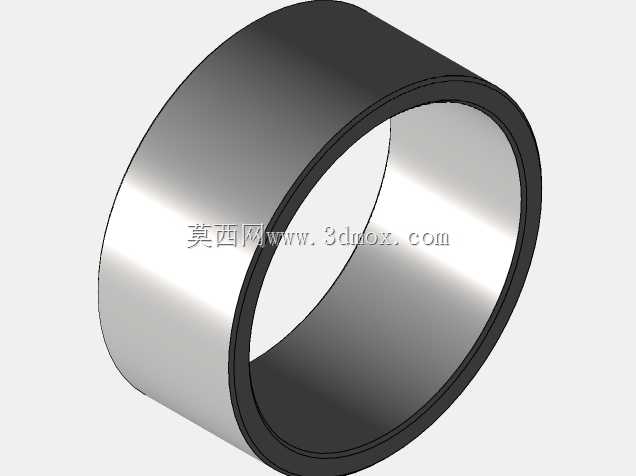

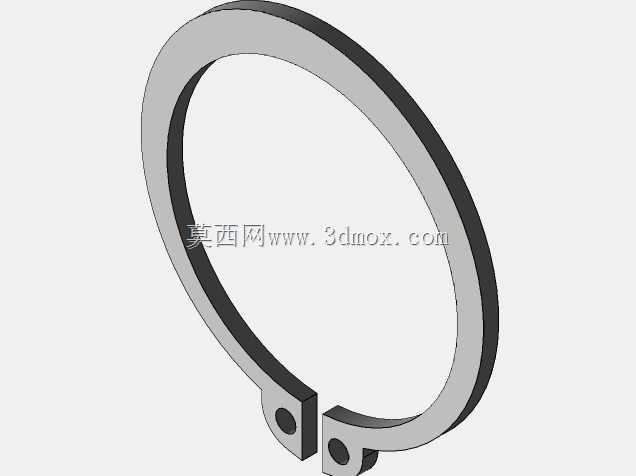

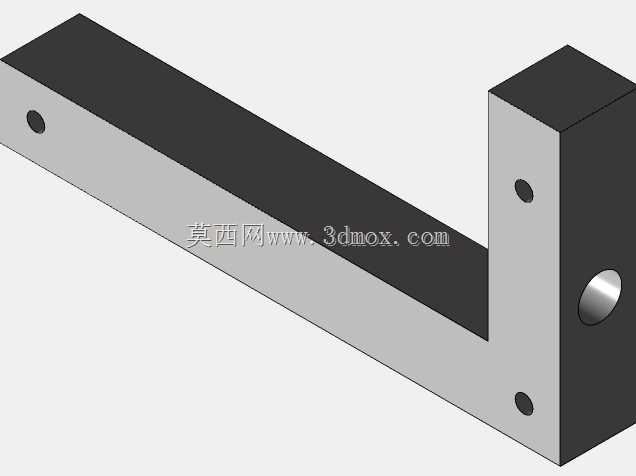

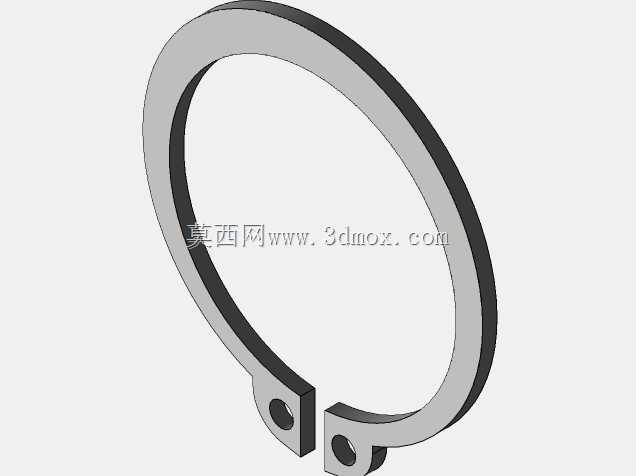

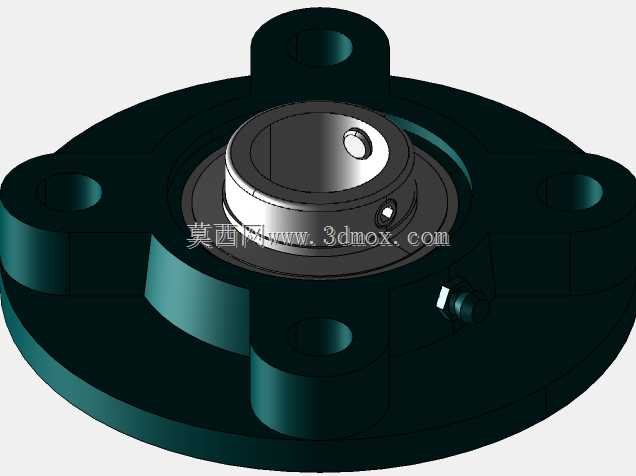

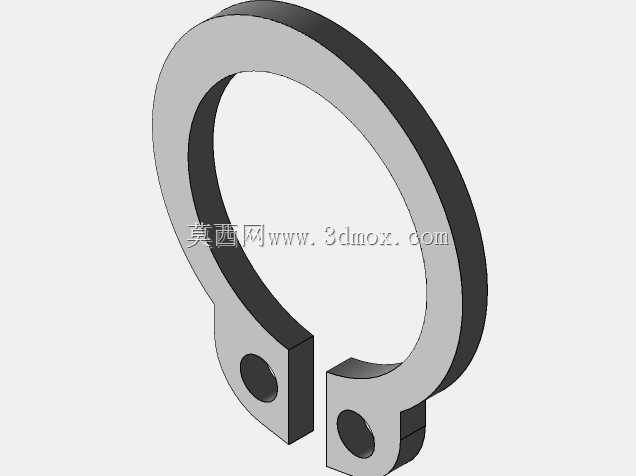

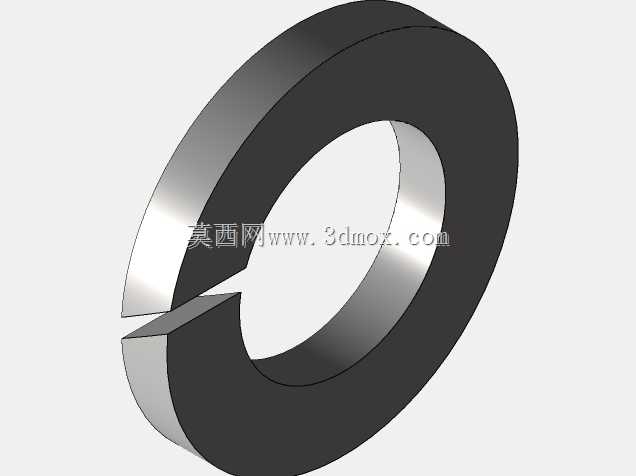

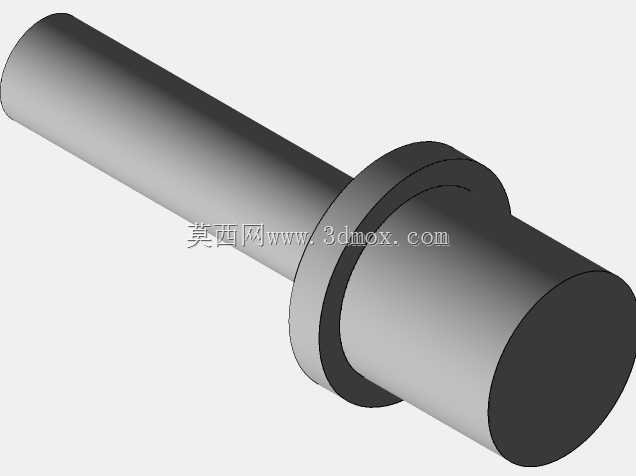

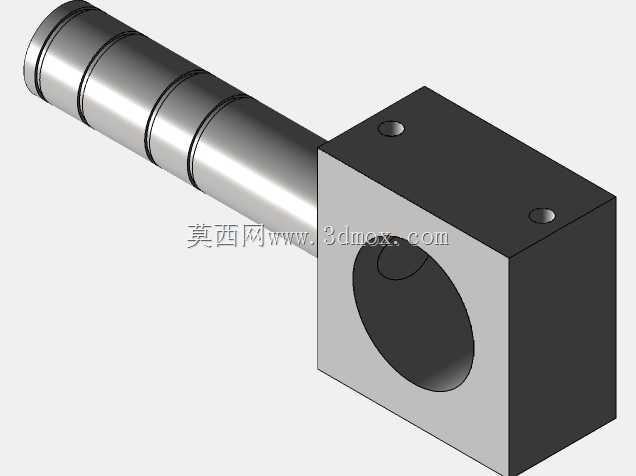

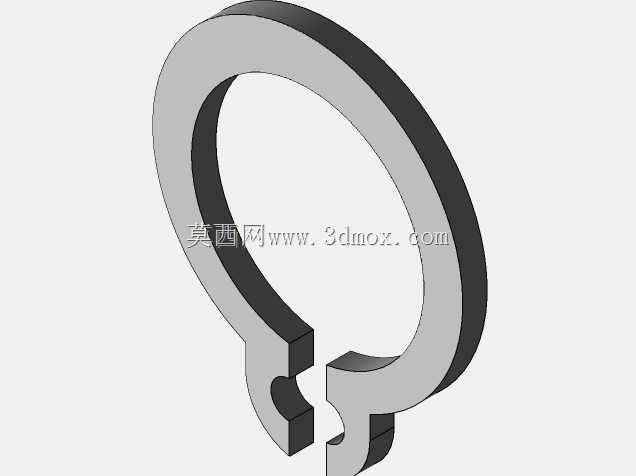

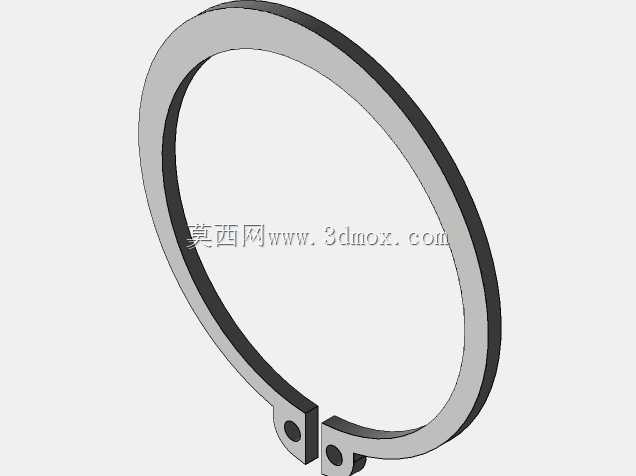

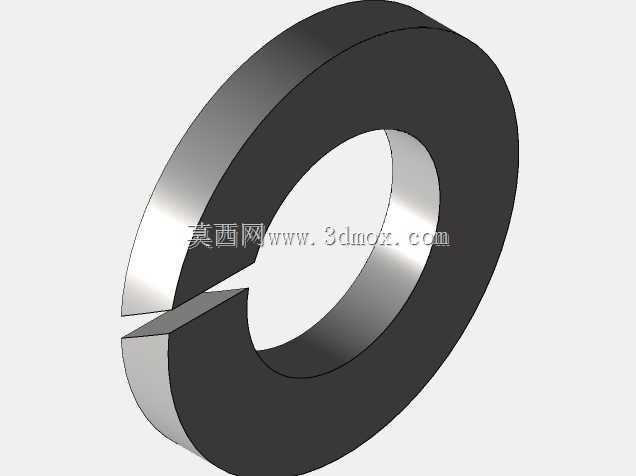

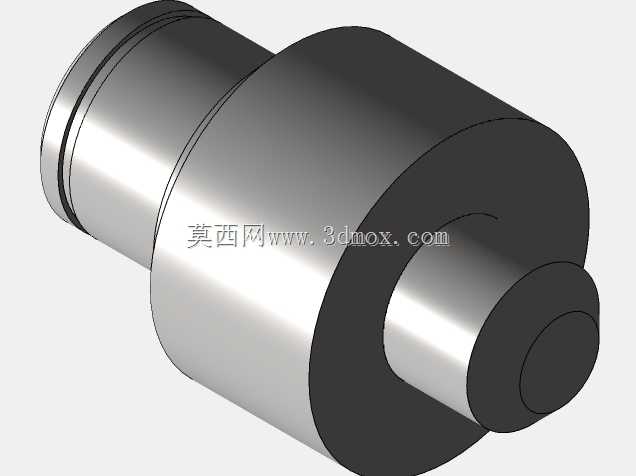

　　从外形结构来看，它整体是带开口的环形结构，环身有均匀的厚度，两个端部向外弯折出带安装孔的凸耳，凸耳的厚度和环身保持一致，不会额外增加轴向的占用尺寸；安装的时候需要注意，挡圈装入卡槽后，环身的外圆要高出轴的表面，高出的部分就是用来抵住被限位零件的端面，高出的尺寸不能太大也不能太小，太小的话挡不住零件端面容易滑脱，太大的话会和被限位零件的内孔产生干涉，一般设计的时候这个高出量控制在1到2毫米左右，根据轴径的大小做对应调整。

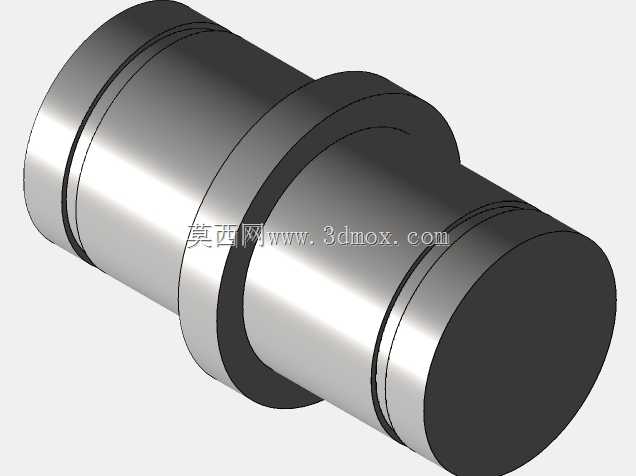

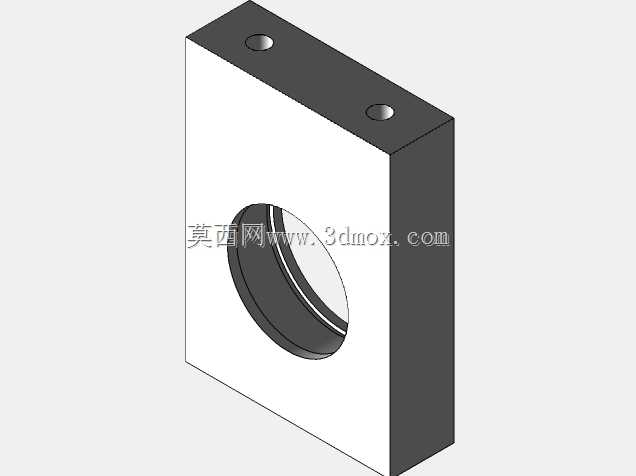

　　在实际选型应用的时候，要注意挡圈的适配场景，它不适合用在轴向载荷很大的场合，大载荷的轴向固定还是要配合圆螺母或者轴肩来承载，挡圈只适合做轻载的防脱限位；另外安装的时候要保证卡槽的尺寸精度，卡槽的宽度要和挡圈的厚度匹配，卡槽的侧壁要和轴线垂直，不然挡圈装进去之后会出现倾斜，不仅影响限位效果，还容易在轴转动的时候被离心力甩出来；在有腐蚀或者高温的应用场景里，还要对应选择不锈钢或者经过表面热处理的挡圈，避免挡圈生锈失去弹性或者高温下弹性失效，导致限位功能故障。

　　很多刚接触结构设计的工程师容易忽略挡圈安装的操作空间，在布置轴上零件的时候，把挡圈的安装位置贴在其他零件的端面旁边，导致卡簧钳伸不进去没法操作，设计的时候要在挡圈的外侧预留足够的卡簧钳操作空间，至少要留出能让卡簧钳张开的空间尺寸，不然实际装配的时候会出现挡圈装不进去或者拆不下来的问题，反而影响整个结构的装配效率。另外挡圈的开口方向在安装的时候也有讲究，尽量不要让开口方向对着轴上零件的受力方向，避免长期受力下挡圈的开口被撑开，导致挡圈脱出卡槽。
