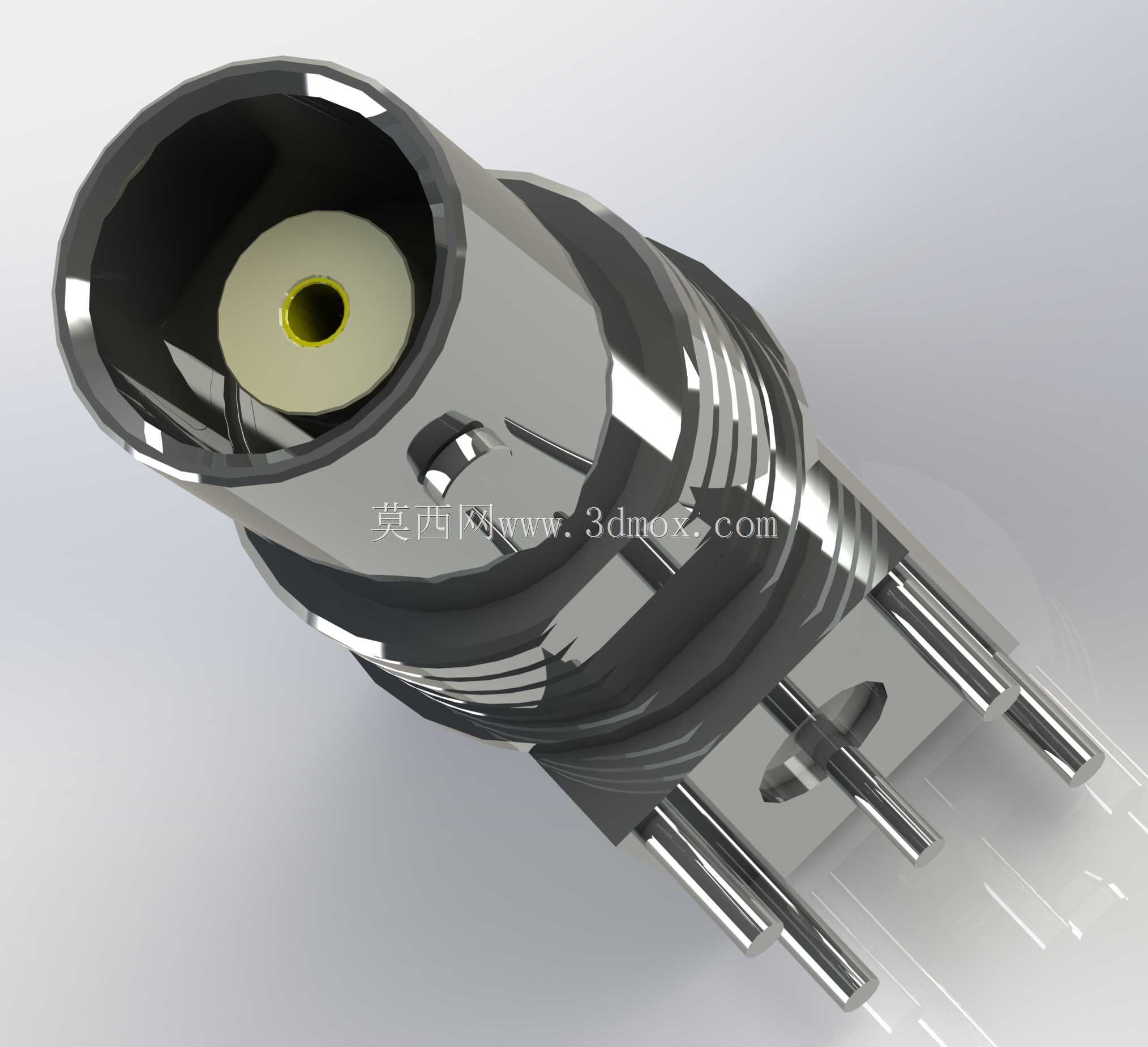

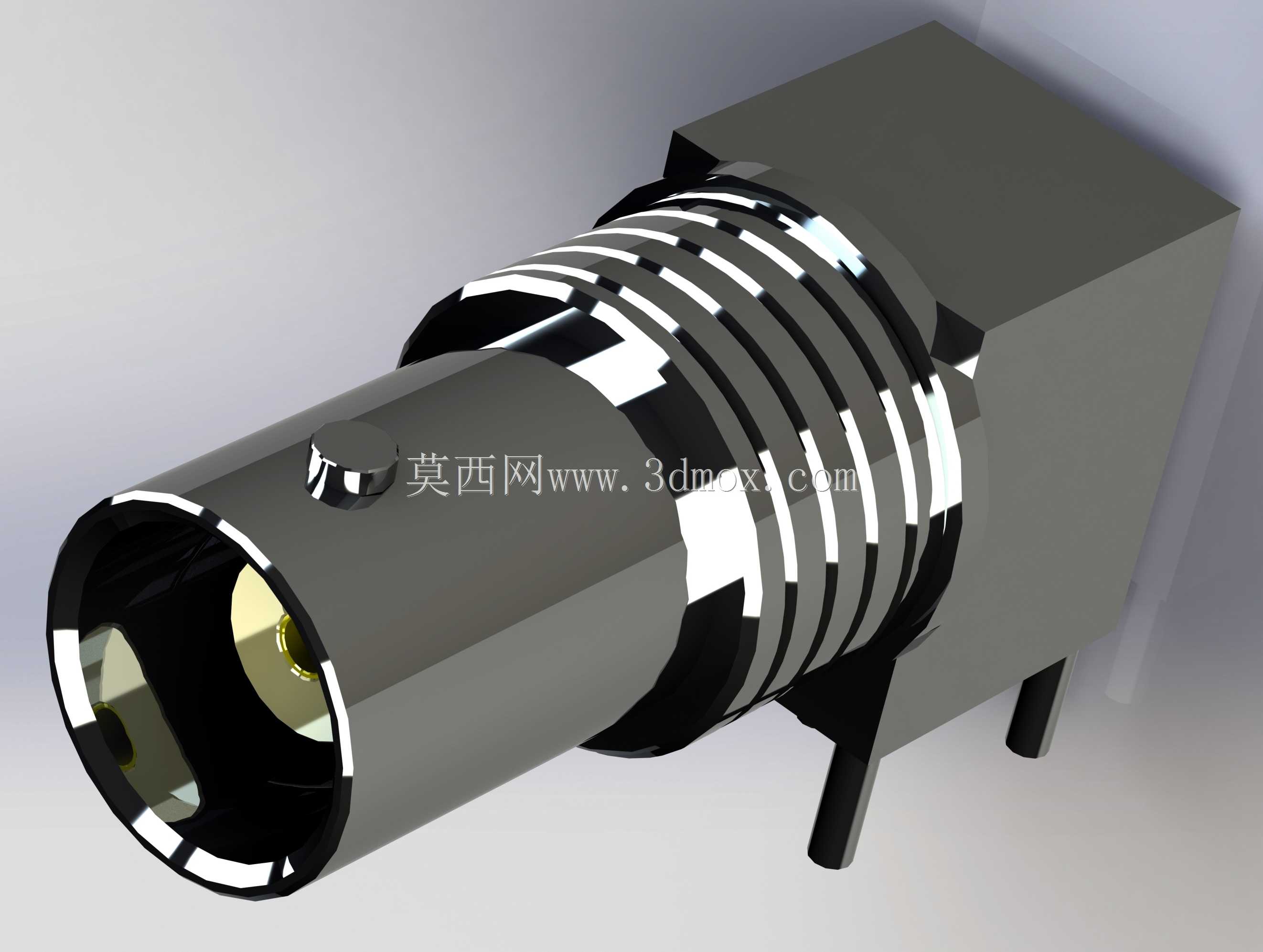

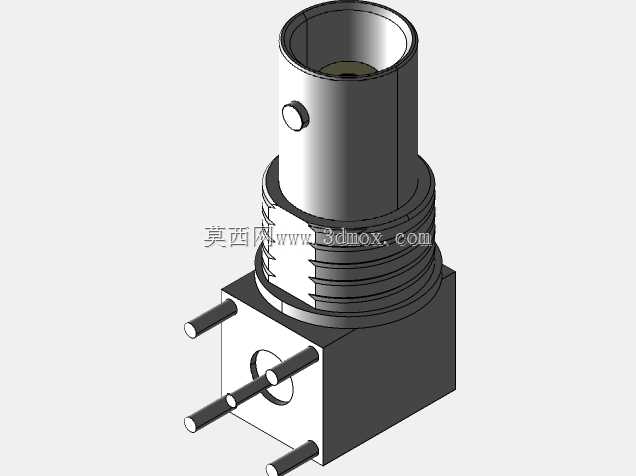

板端弯插式BNC同轴信号连接器

板端弯插式BNC连接器的加工适配，最先要直面的是插合端薄壁壳体的形变问题。常规走刀加工外圆卡簧槽时，0.3mm壁厚的壳体极易受径向切削力挤压出现椭圆变形，直接导致公头插合时卡滞甚至无法锁止，加工时需将卡簧槽的切削工序调整到内孔绝缘座压装完成后进行，靠内嵌的聚四氟乙烯绝缘衬套给薄壁壳体提供内部支撑，抵消切削力带来的形变，同时槽口的倒角必须控制在0.1mm以内，避免卡簧装配时刮伤槽壁产生金属碎屑，残留在内腔的碎屑会直接导致射频信号驻波比超标。尾部弯插的焊脚定位精度直接决定PCB板的焊接良率，两个固定插脚的中心距公差需严格控制在±0.02mm范围内，插脚与塑胶本体的结合处需做滚花处理，过波峰焊时高温不会让插脚出现松动偏移，信号引脚的伸出长度要比固定插脚短0.2mm，避免插装时引脚先接触焊盘导致本体翘起。插合端的两个锁紧卡槽对称度偏差不能超过0.015mm，偏差过大时公头插入后锁止力度不均，振动工况下会出现信号瞬断，加工卡槽时需采用一次装夹成型工艺，避免二次装夹带来的定位误差。外壳表面的环形防滑滚花不能采用常规的切削滚花，切削滚花会在齿根残留锐边，插拔时容易划伤操作人员手指，改用挤压式滚花工艺，让金属材料塑性变形形成齿纹，齿根圆角自然过渡，既保证插拔时的摩擦力足够，又不会产生锐边风险。内部中心接触针的镀金层厚度需控制在0.8μm到1.2μm之间，镀层过薄会导致多次插拔后接触电阻上升，镀层过厚则会增加加工成本，接触针尾部与信号引脚的压接处需做四点压接，压接后的拉脱力不小于50N，避免线缆拉扯时接触针松脱。绝缘座与金属外壳的配合采用过盈0.03mm的压装设计，压装前需对外壳内孔做去毛刺处理，避免毛刺切伤绝缘座导致绝缘性能下降，压装后绝缘座的端面需低于外壳端面0.1mm，给公头插合预留足够的形变空间。尾部的塑胶定位座需做耐高温改性处理，过260℃波峰焊时不会出现软化变形，定位座与金属外壳的结合处需点一圈环氧胶密封，避免焊接时的助焊剂蒸汽渗入内腔污染接触件。
