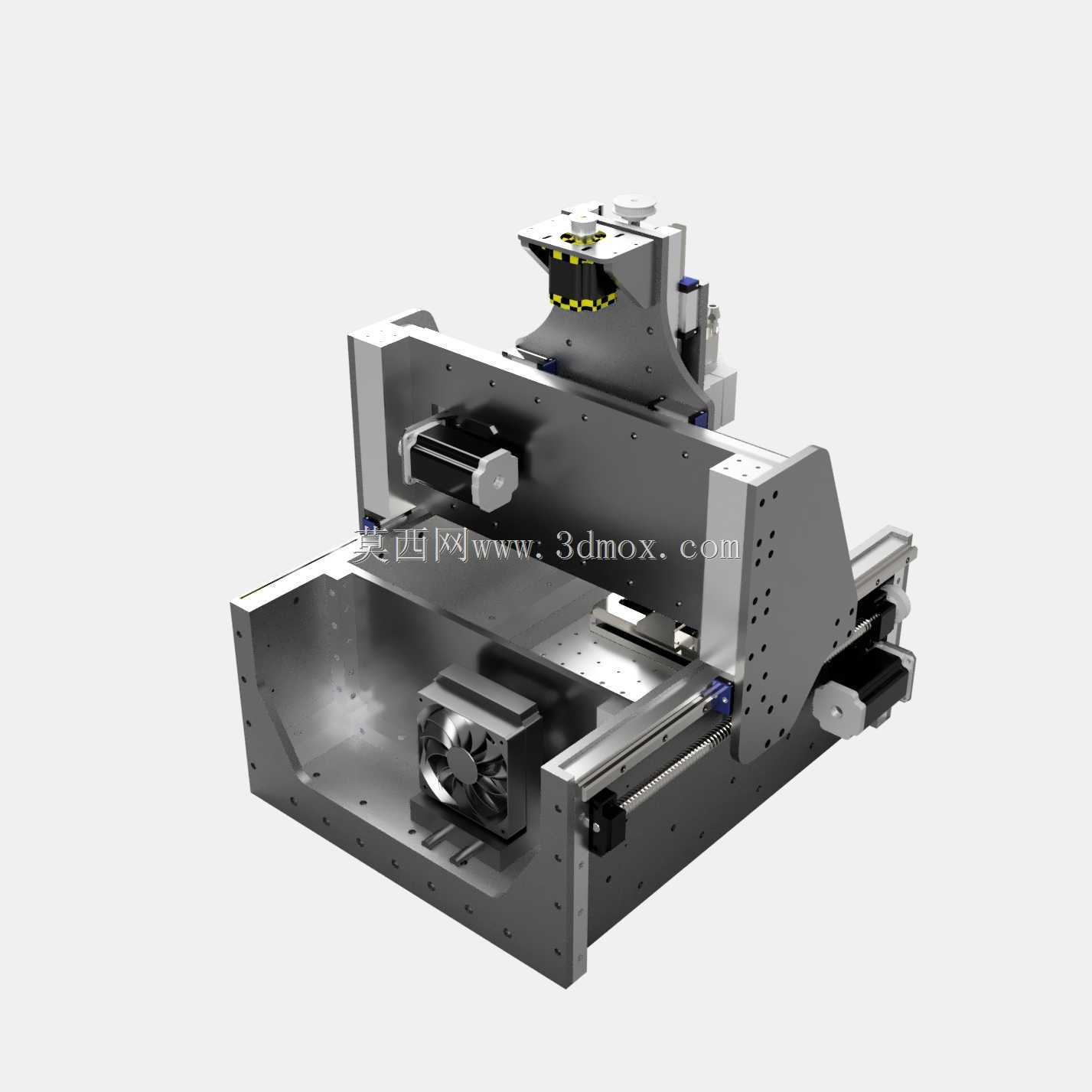

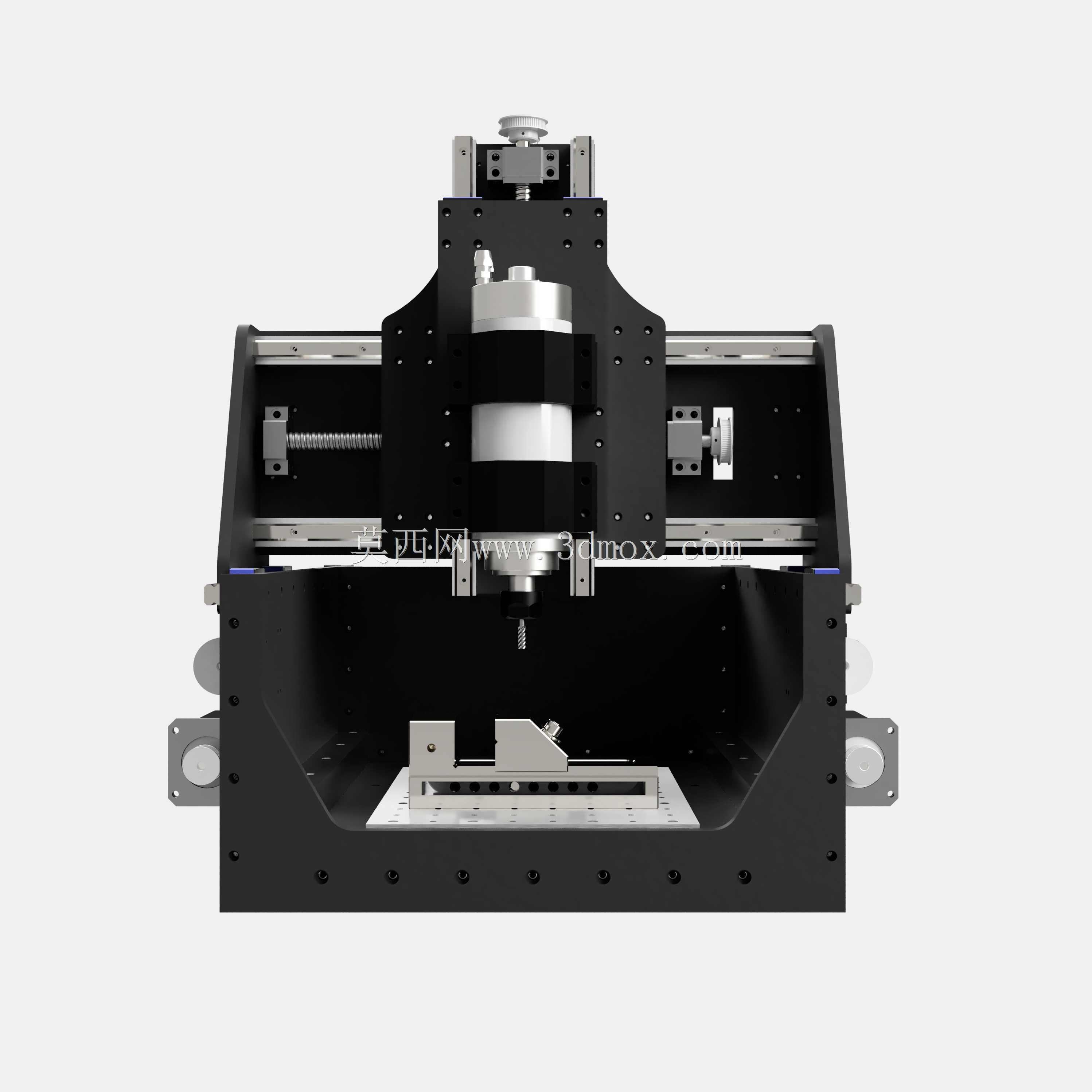

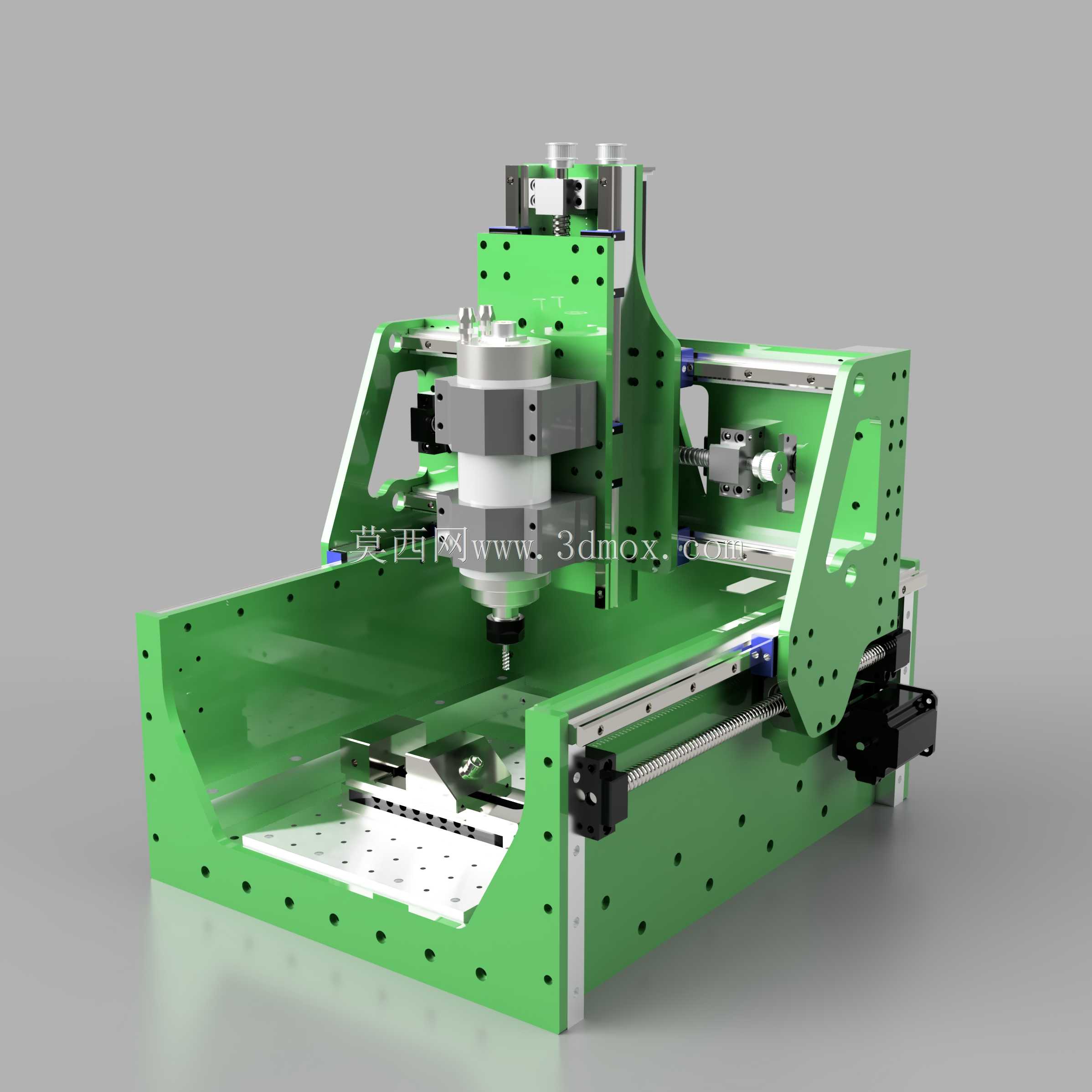

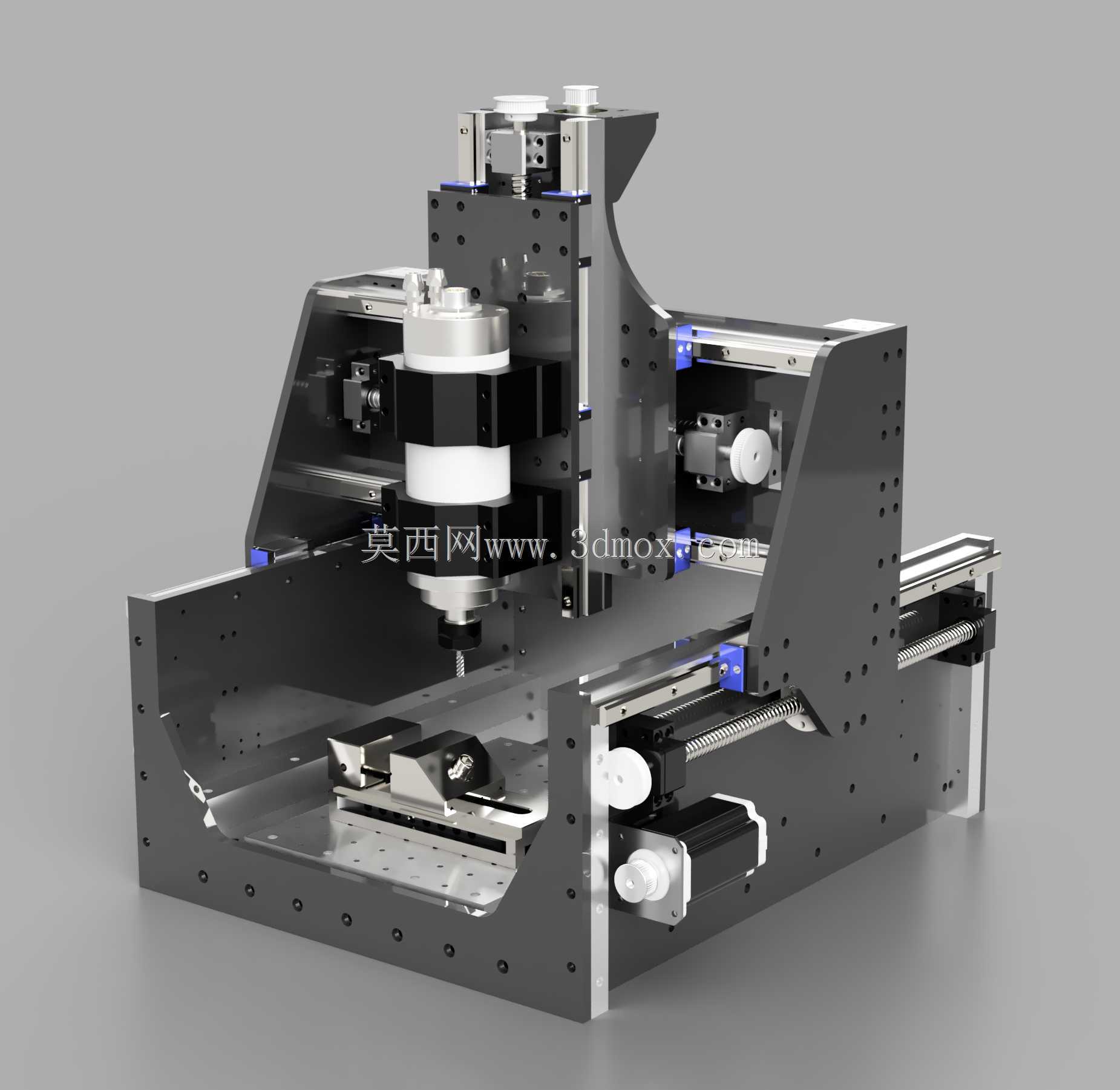

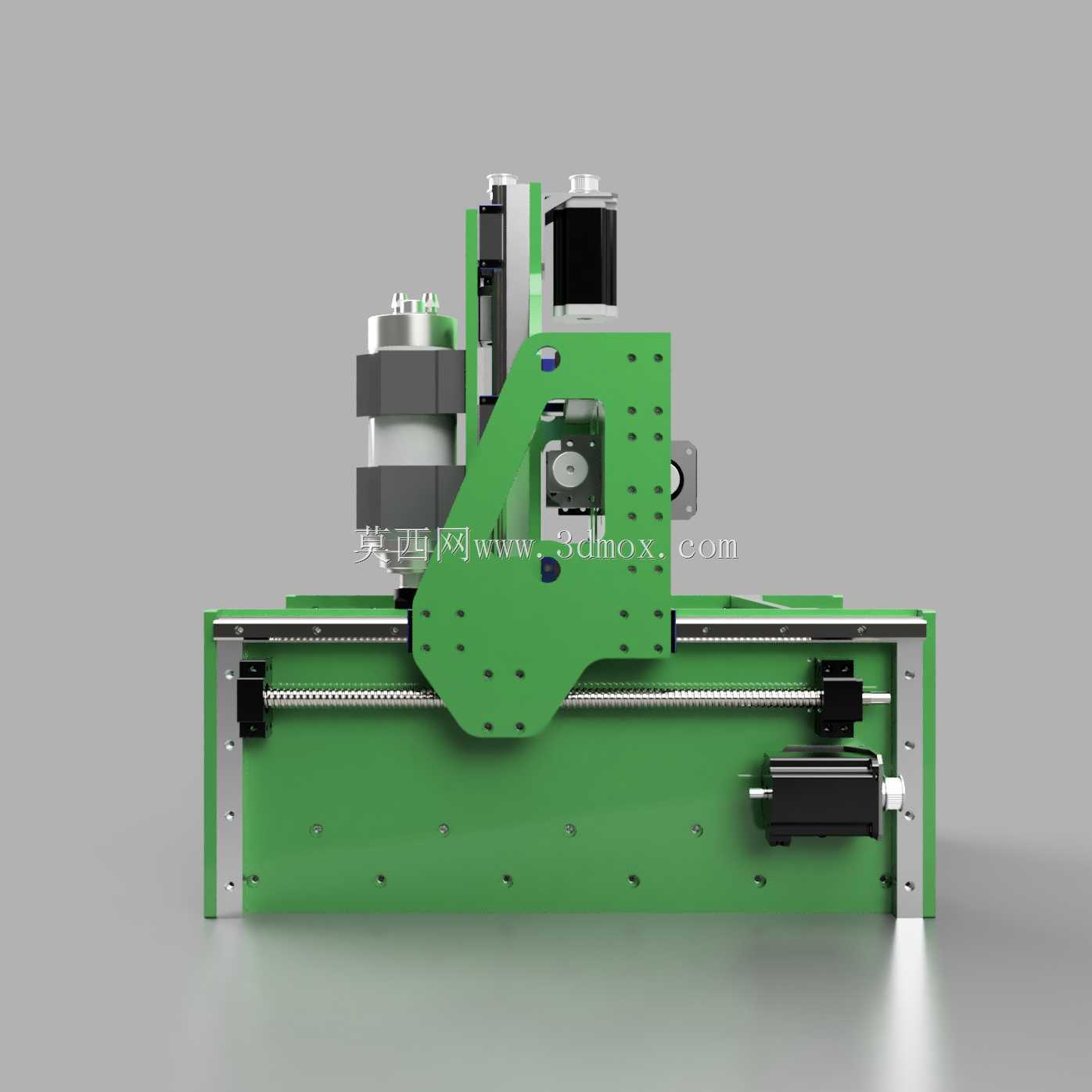

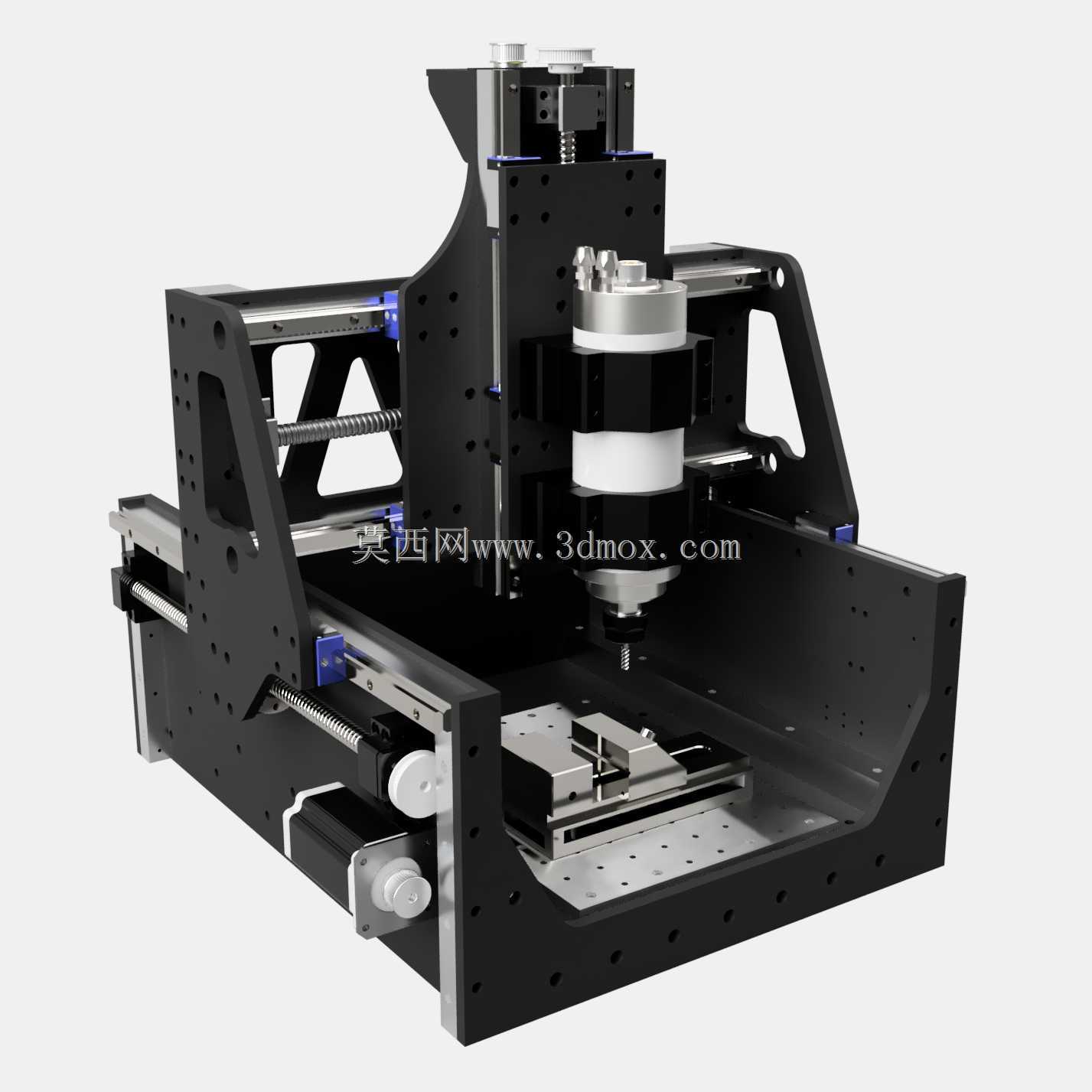

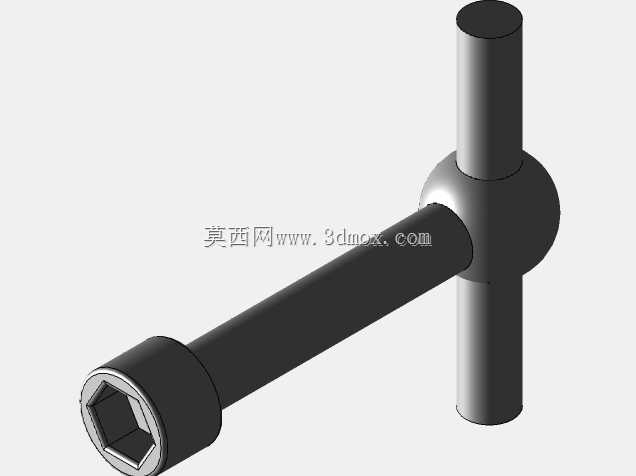

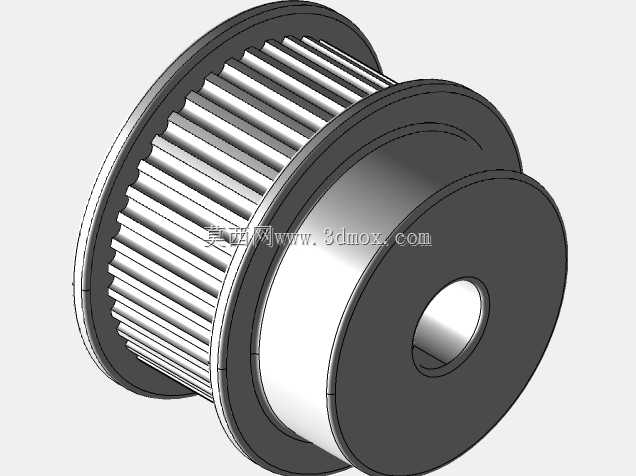

小型桌面级DIY三轴数控加工设备

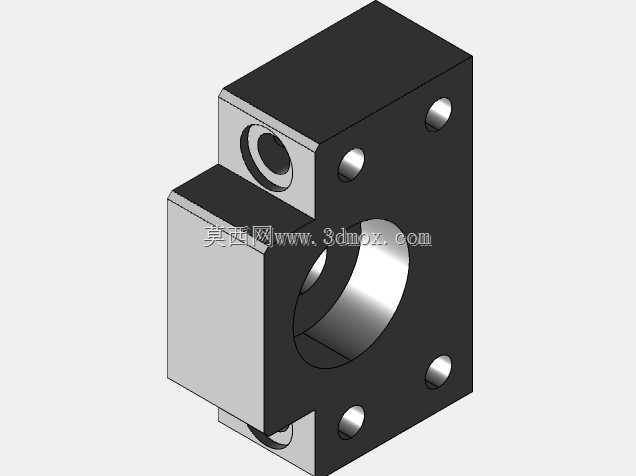

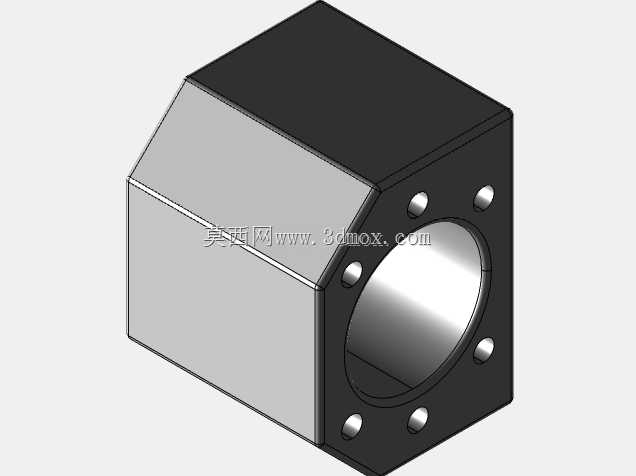

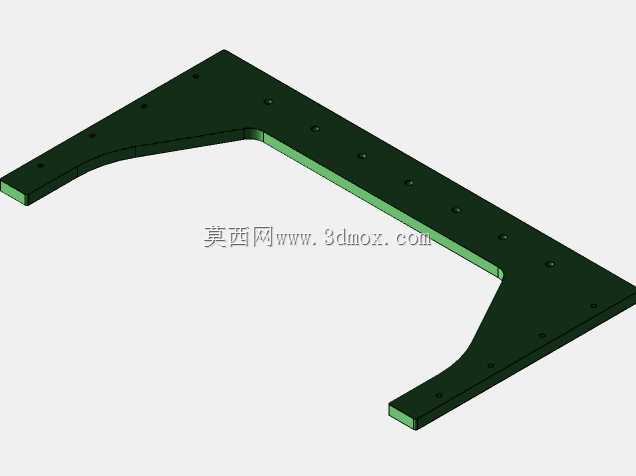

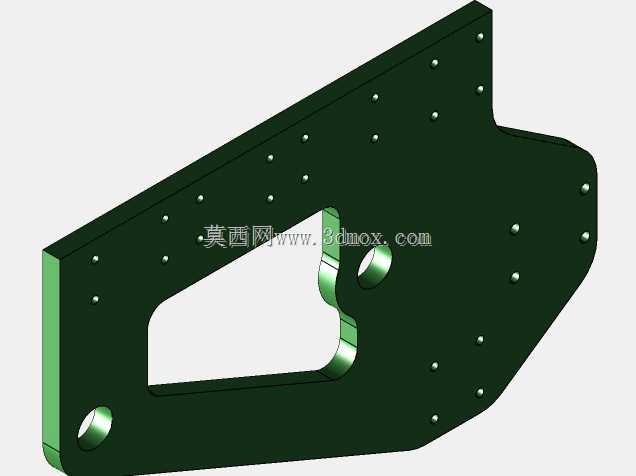

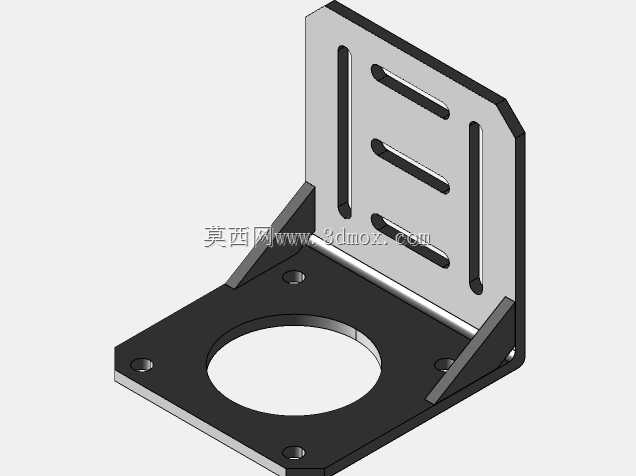

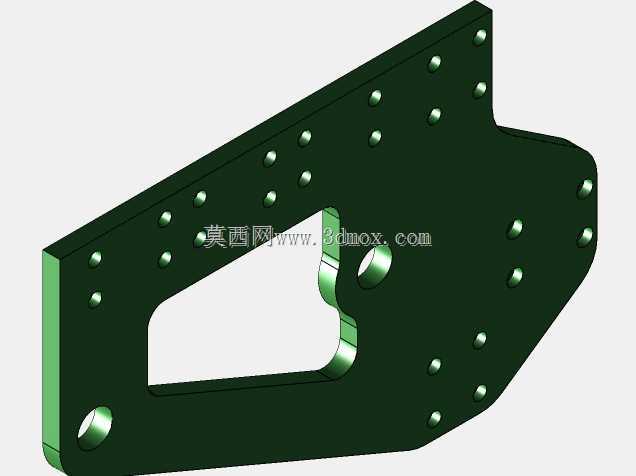

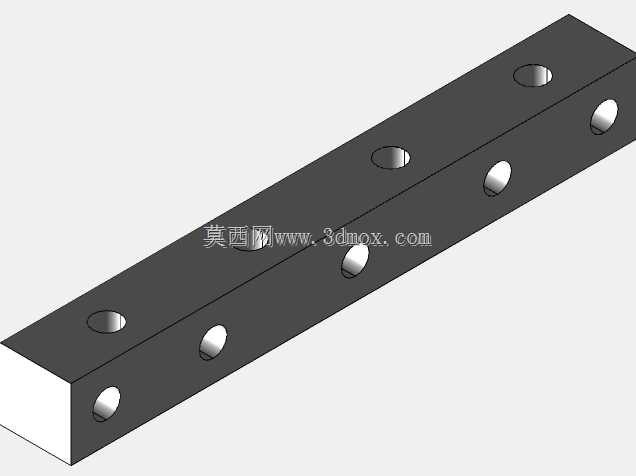

小型桌面数控设备的装配公差控制一直是个人DIY场景里最容易踩坑的环节，很多爱好者照着公开图纸攒机时，常遇到滚珠丝杠轴承座安装孔位偏差的问题，这款设备的结构设计刚好针对这类痛点做了适配调整。设备的X轴行程设为240mm、Y轴343mm、Z轴162mm，行程参数刚好覆盖个人加工常见的小型工件尺寸，没有盲目追求大行程带来的刚性损失。床身主体采用拼接式钣金结构，所有安装孔位预留了0.2mm的调整余量，对应市售BF12型号滚珠丝杠轴承座的生产公差，就算买到的轴承座安装孔位存在随机偏移，也能通过微调完成对齐，不用二次扩孔破坏床身结构强度。

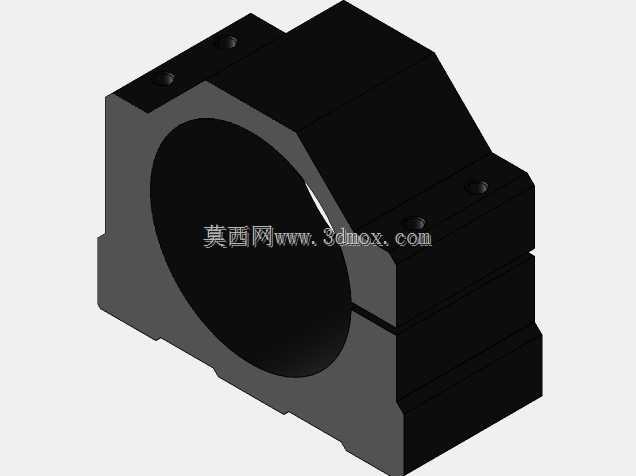

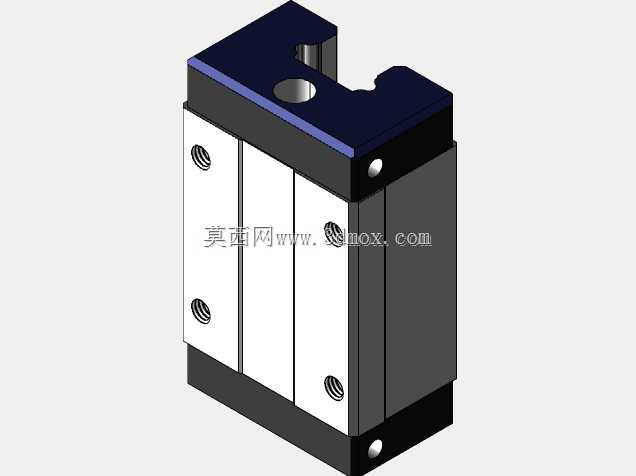

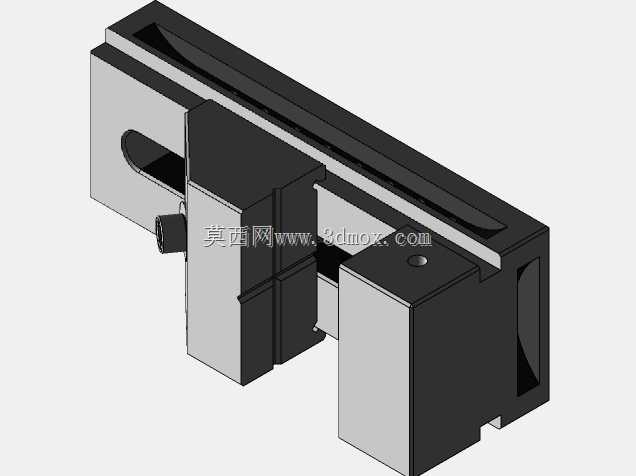

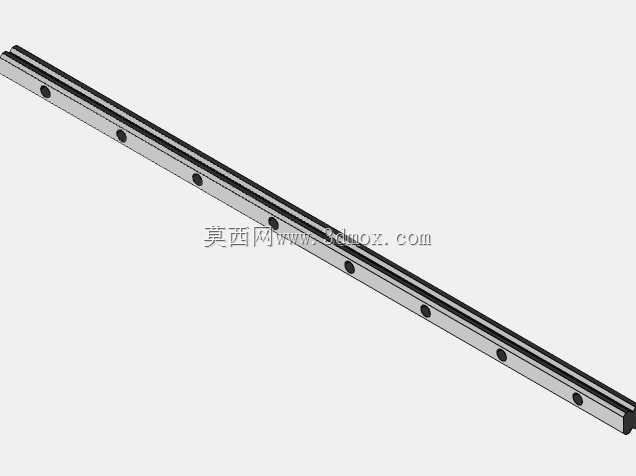

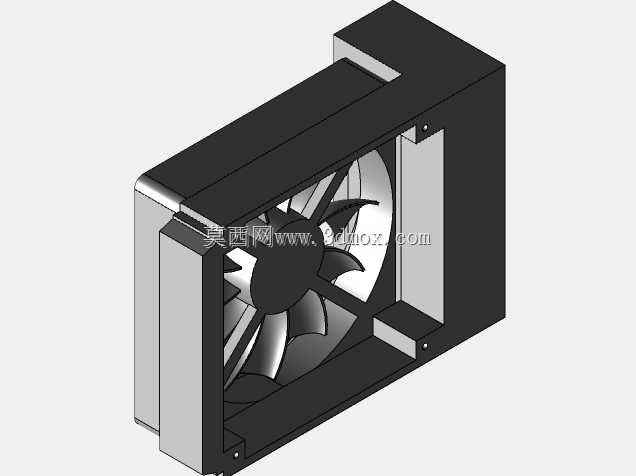

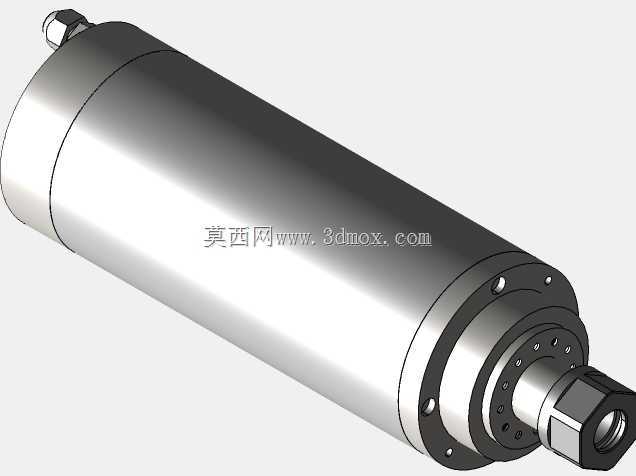

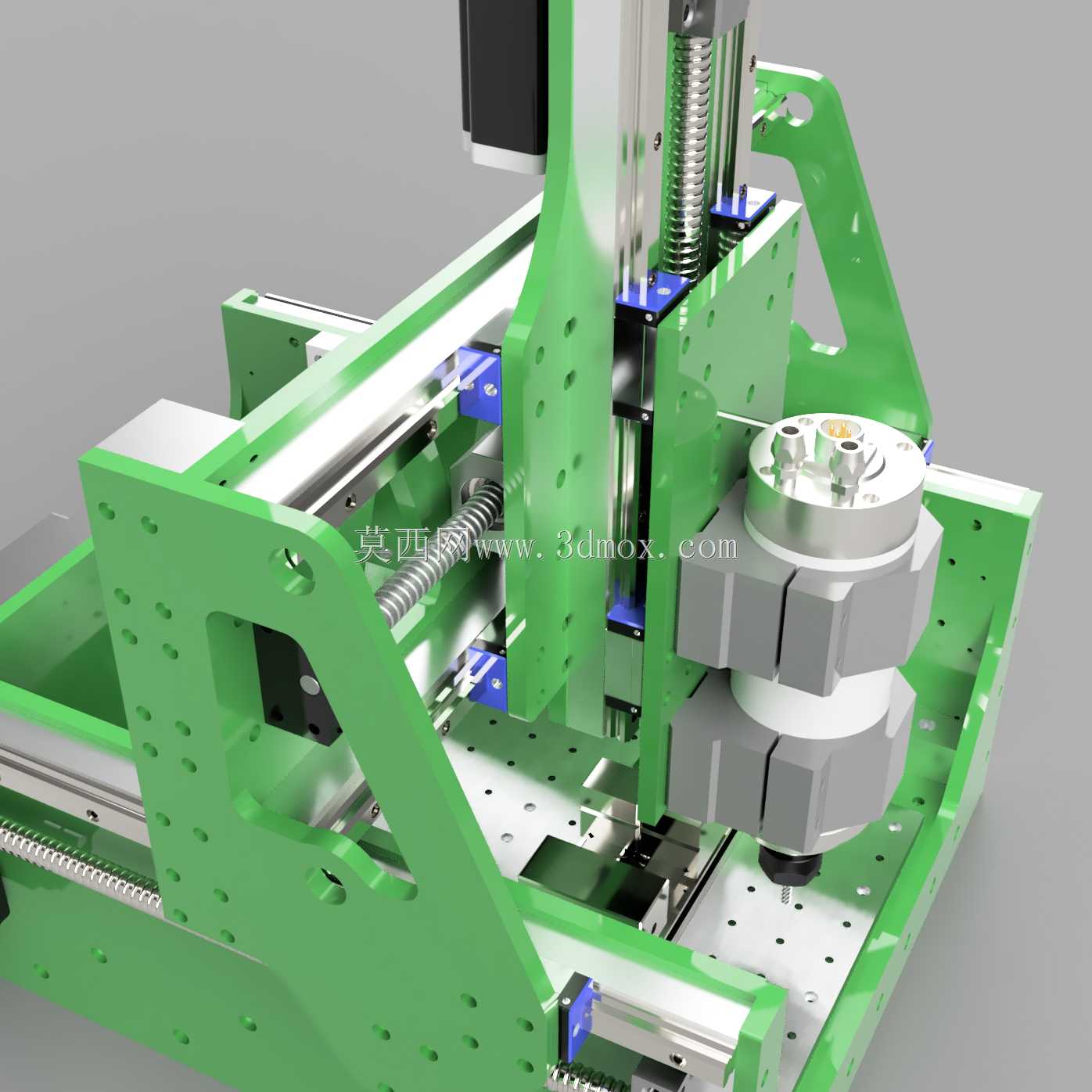

Z轴滑台的导向结构采用双直线导轨侧装布局，相比单导轨居中的方案，能抵消主轴高速运转时产生的侧向倾覆力矩，加工金属薄板时不会出现扎刀抖动的问题。主轴安装座做了分体式抱紧结构，适配不同直径的风冷主轴，更换主轴时不用重新加工转接法兰，拧动抱紧螺栓就能完成固定，同轴度误差能控制在0.03mm以内。床身底部的接屑槽做了一体化折弯设计，边缘没有拼接焊缝，加工产生的金属切屑和切削液不会渗漏到设备内部，清理时直接用毛刷扫出即可，不用拆解外部护板。

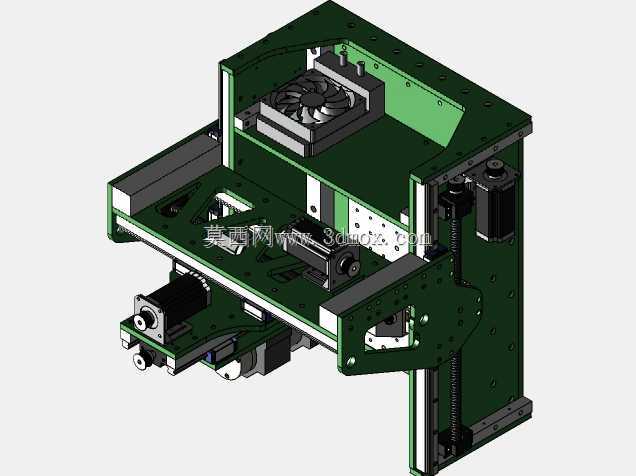

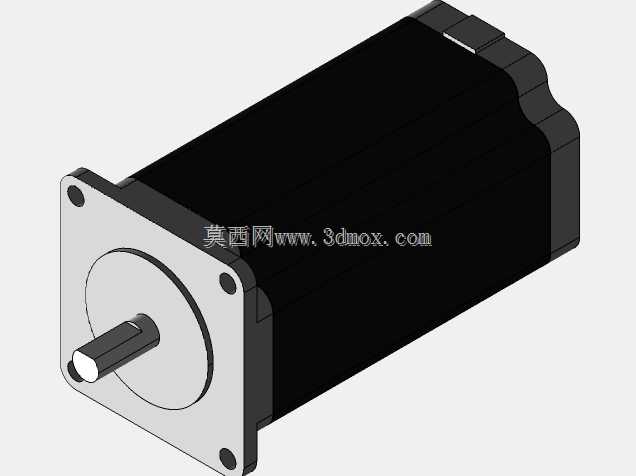

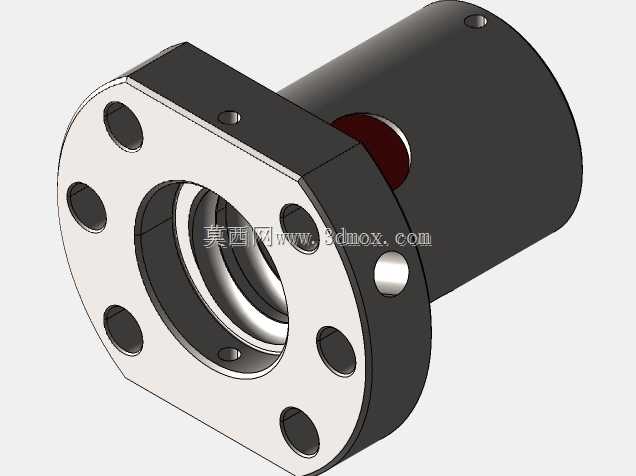

Y轴的传动丝杠布置在两根导轨的中垂线上，运动时滑台受力均匀，不会出现偏载导致的导轨磨损不均问题，丝杠两端的支撑座采用固定侧+支撑侧的组合配置，长时间高速往复运动也不会出现丝杠窜动的情况。所有走线都藏在床身侧面的钣金空腔里，运动时线缆不会和滑台产生剐蹭，拖链的安装位置预留了足够的弯曲半径，反复弯折也不会出现线缆外皮破损的问题。设备的电控安装位布置在床身背部的独立空腔里，和加工区域完全隔开，切削液和切屑不会溅到驱动板上，能大幅降低电路短路的风险。

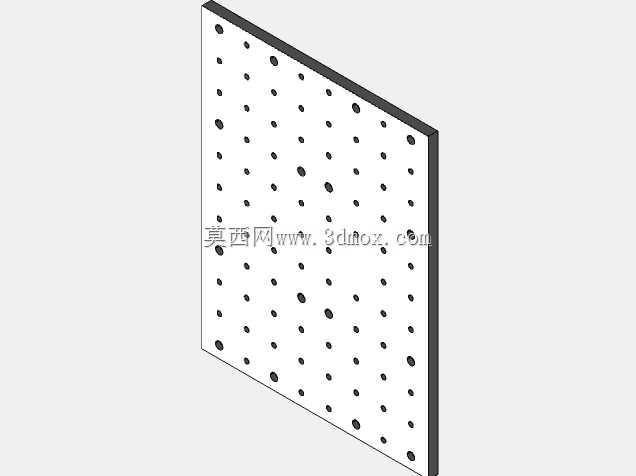

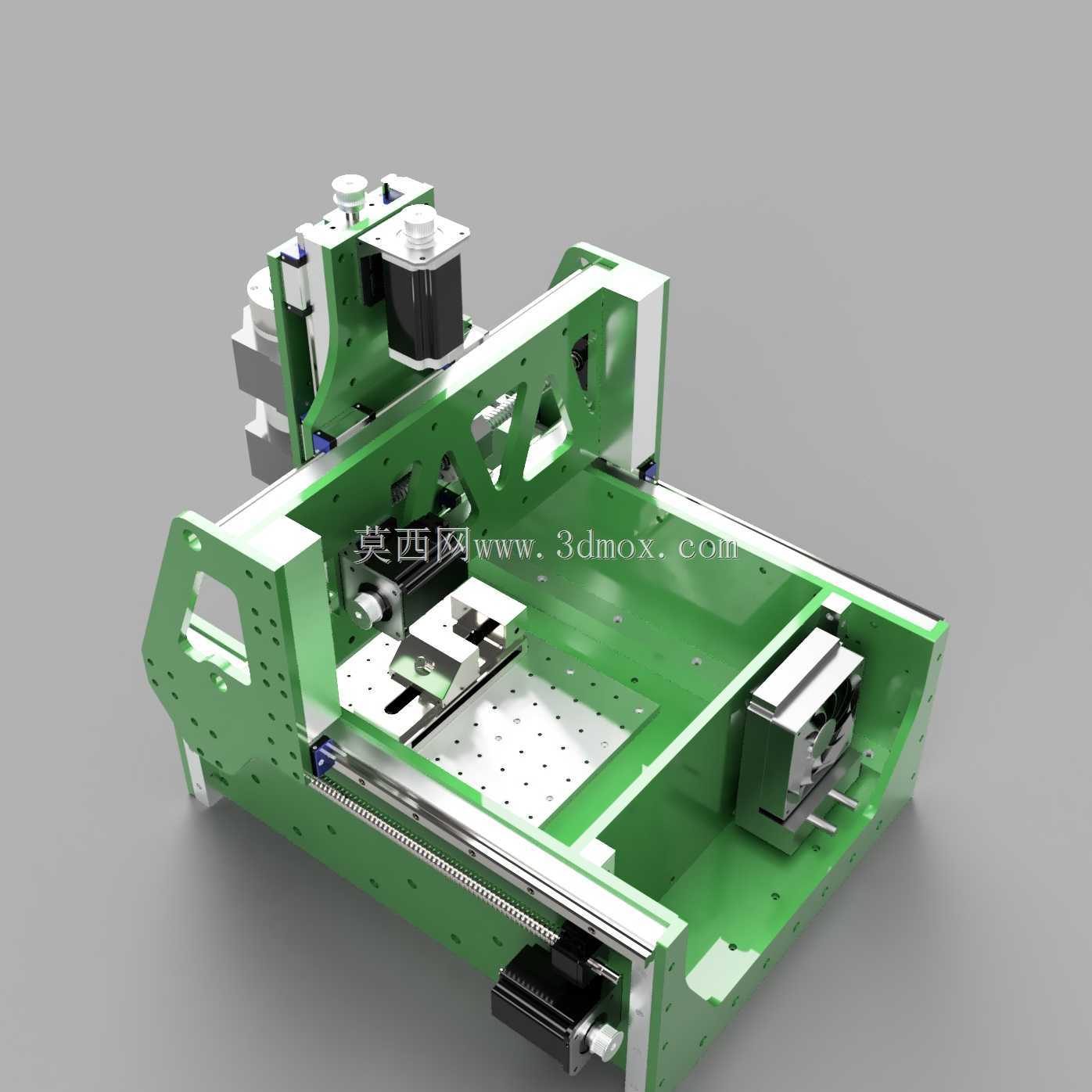

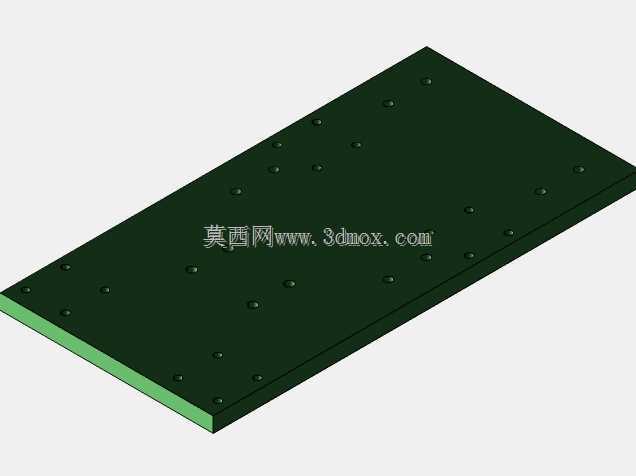

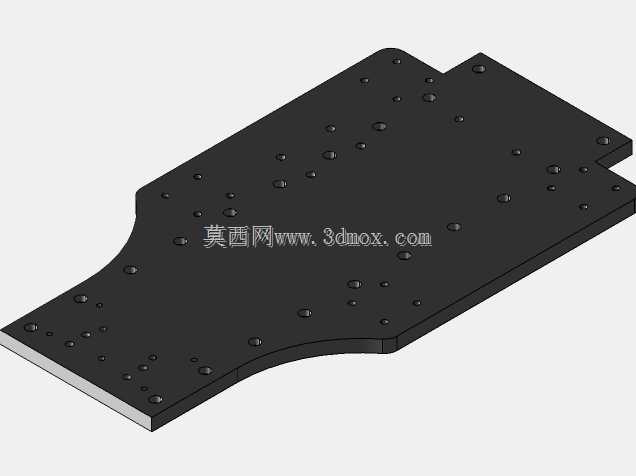

针对个人用户常见的加工场景，这款设备的工作台面做了密集的阵列孔设计，不用额外制作工装夹具，直接用T型螺栓就能固定不同形状的待加工工件，装夹效率比普通槽型工作台高不少。床身的拼接位置都设计了定位止口，组装时不用反复测量对齐，把零件卡进止口就能保证各轴的垂直度，新手第一次组装也能把装配误差控制在可用范围内，不用额外的校准工具就能满足小型零件的加工精度要求。
