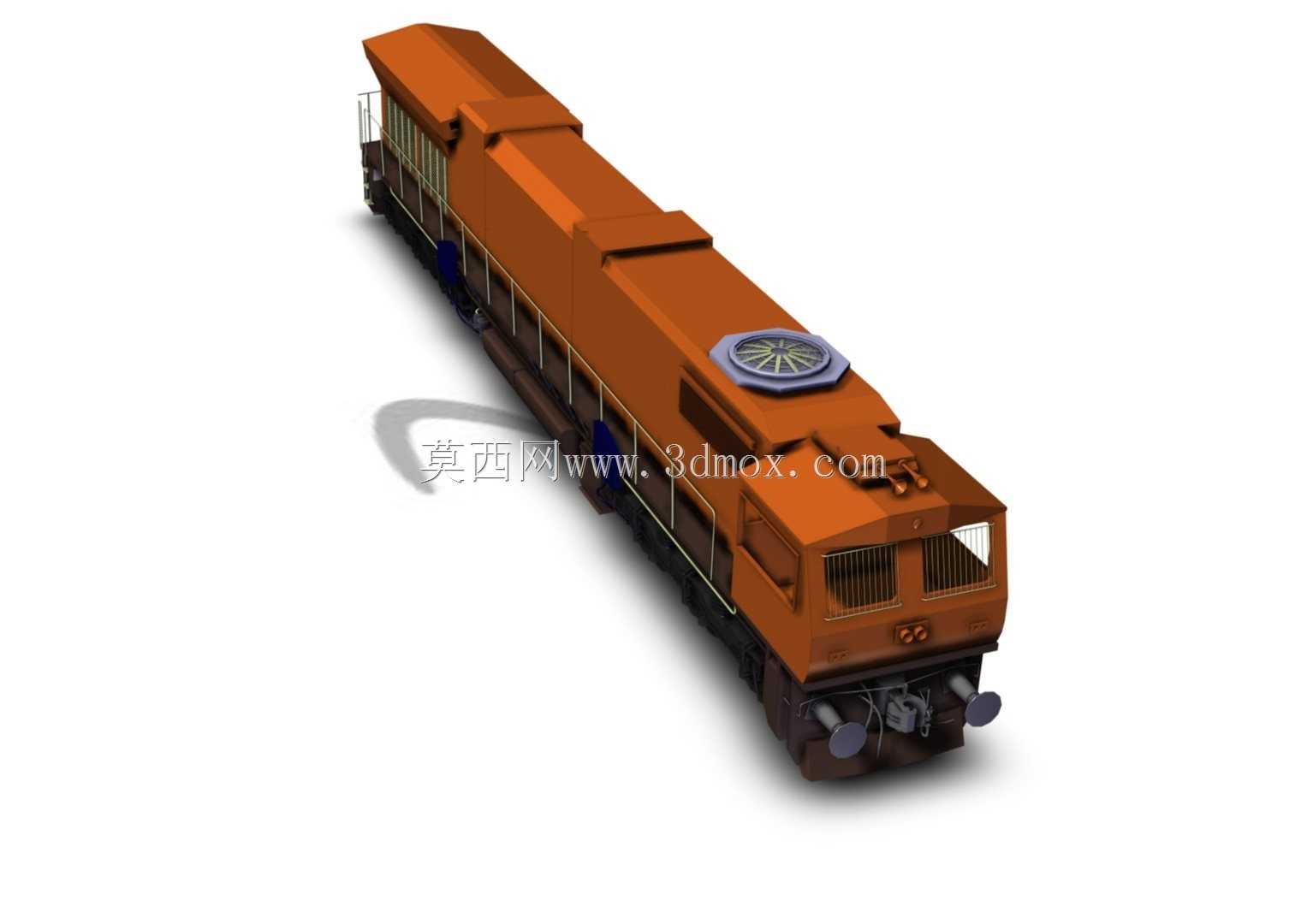

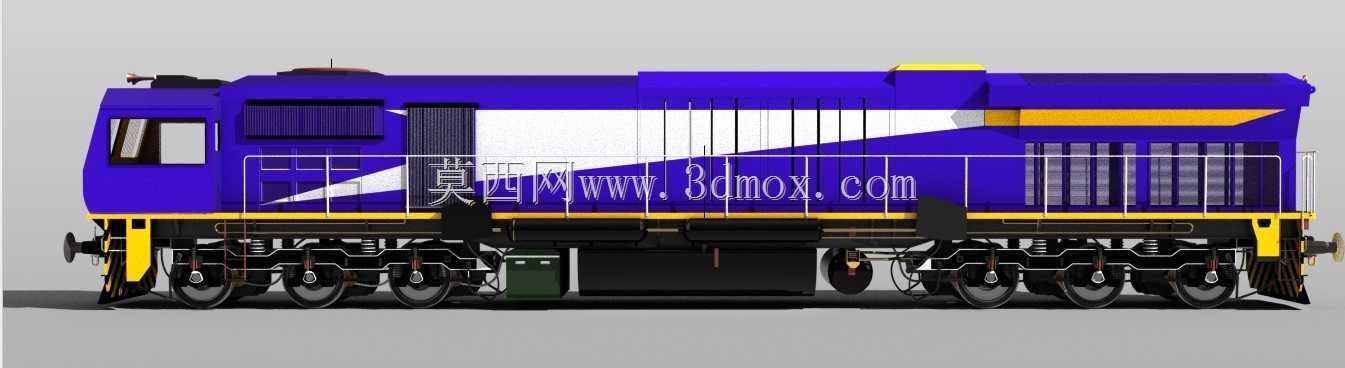

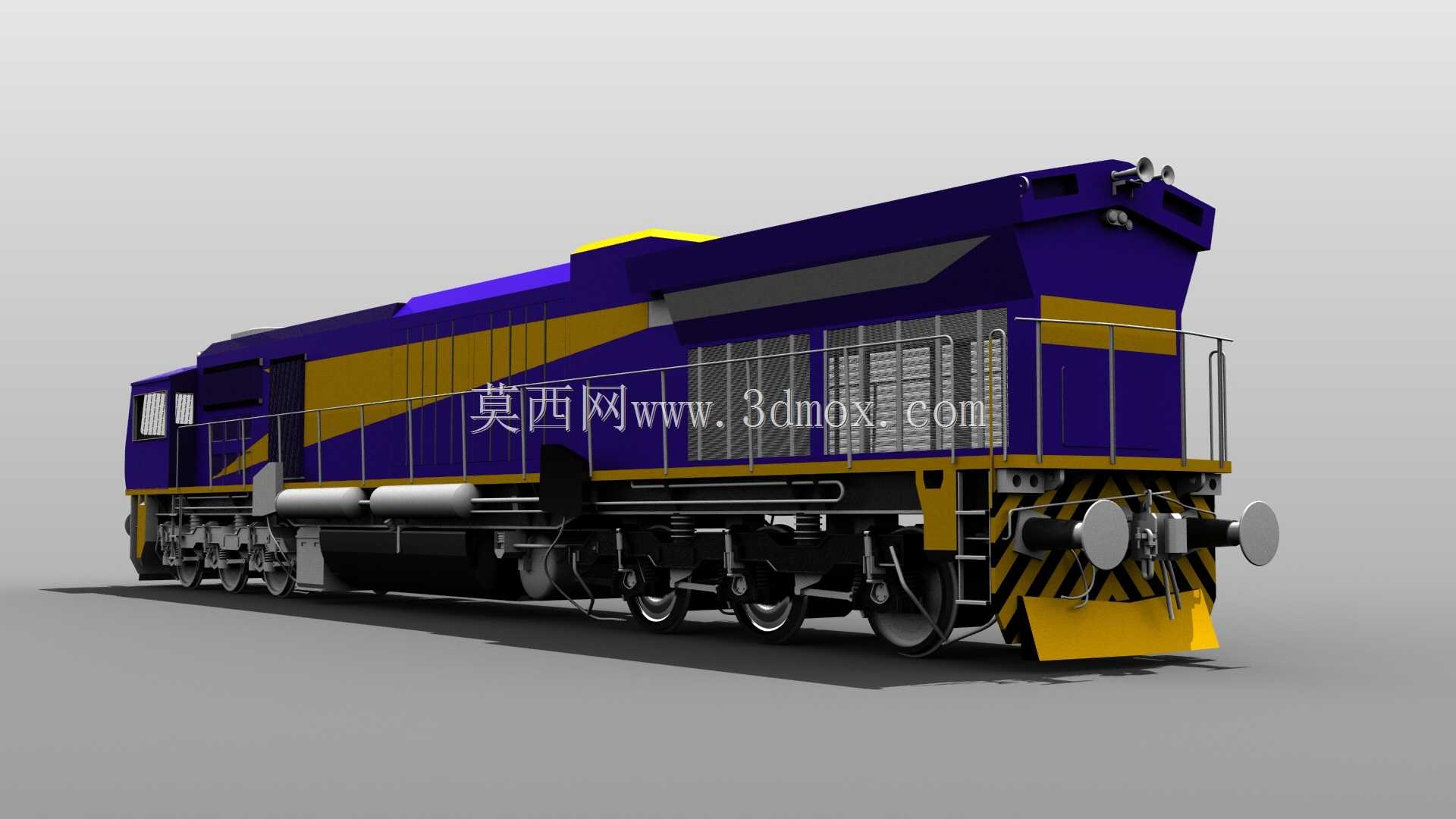

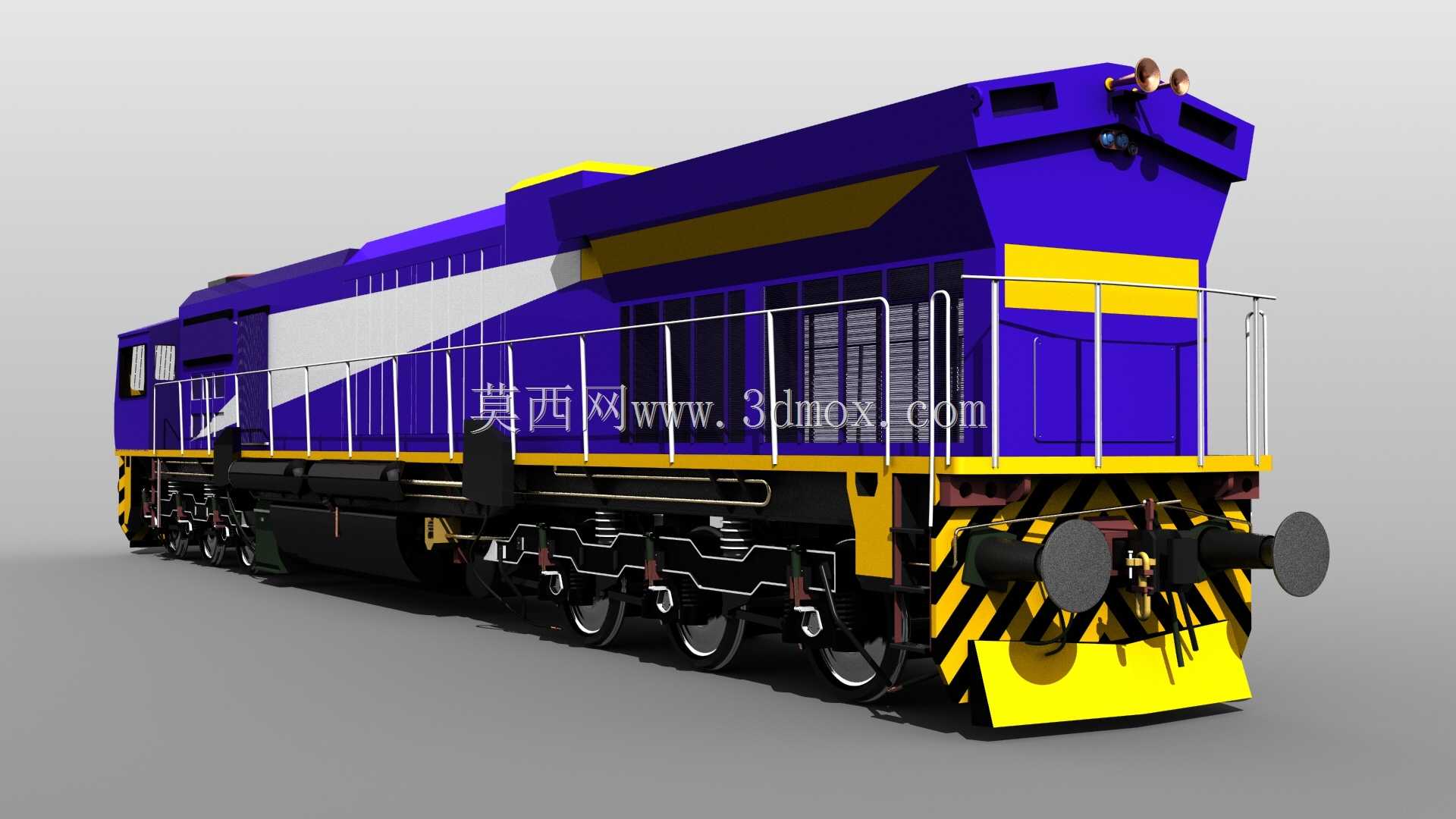

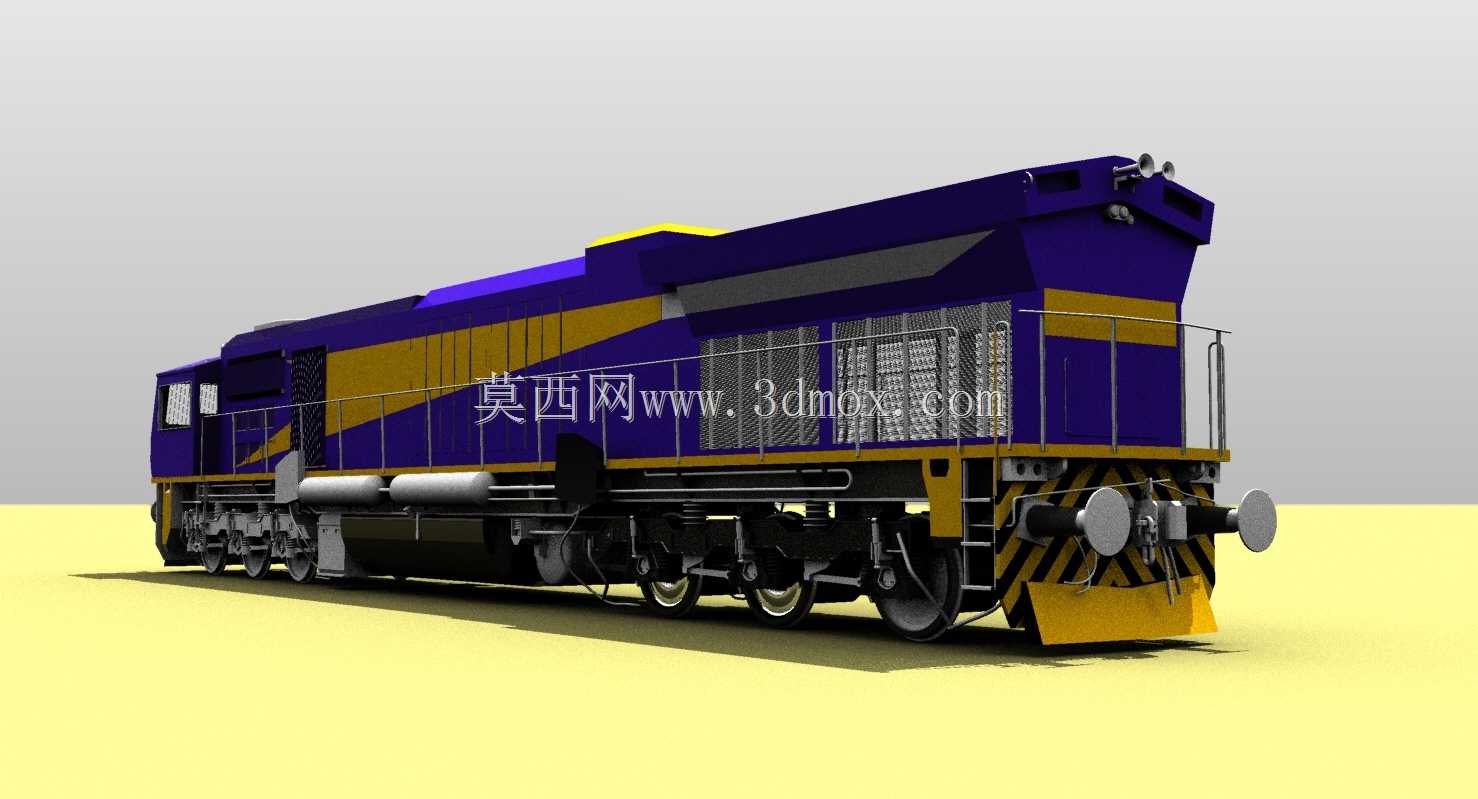

WDG5重载内燃机车外观结构三维设计

重载内燃机车长期在高海拔、大温差的干线货运场景运行，车体蒙皮的焊接变形量、走行部与车架的连接公差、外饰件的抗振冗余，都是现场运维中暴露最多的痛点。这款WDG5机车的三维结构设计，从加工适配的角度把这些现场问题提前嵌入到每一处结构细节里，没有追求纸面参数的极致，每一处倒角、每一段安装位的余量都对应着实际加工的可行性。

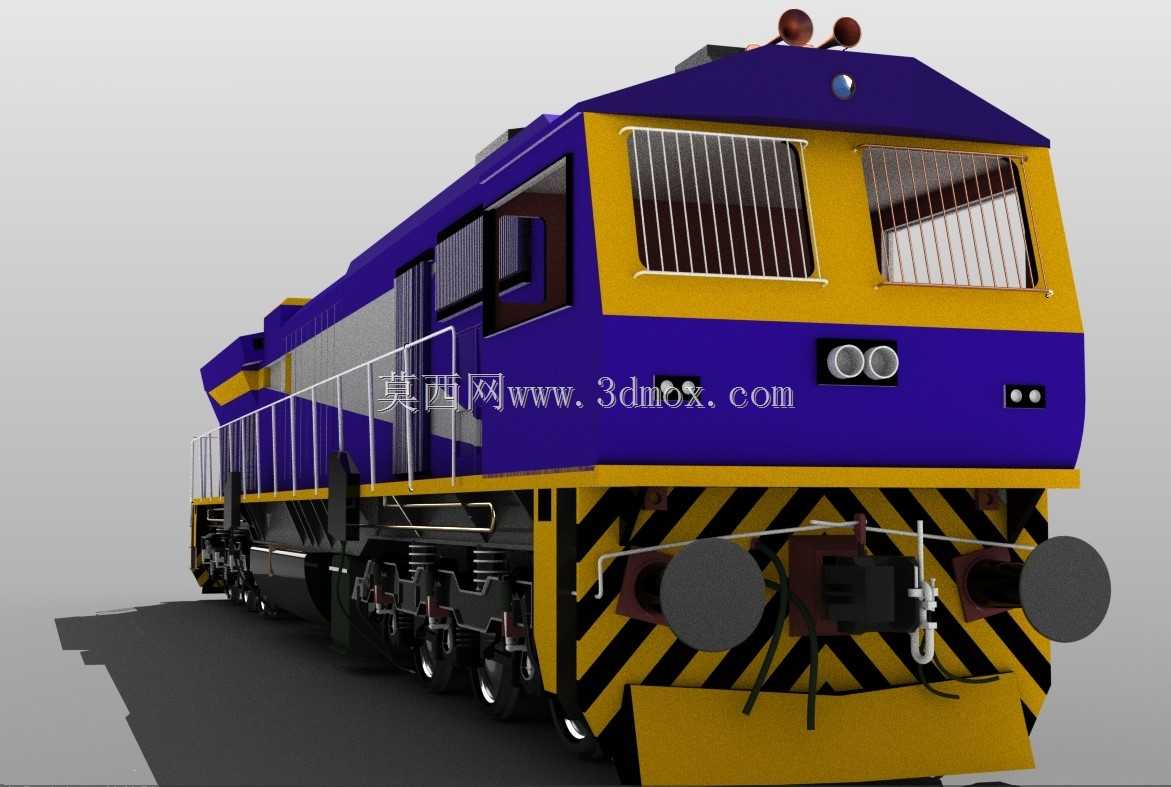

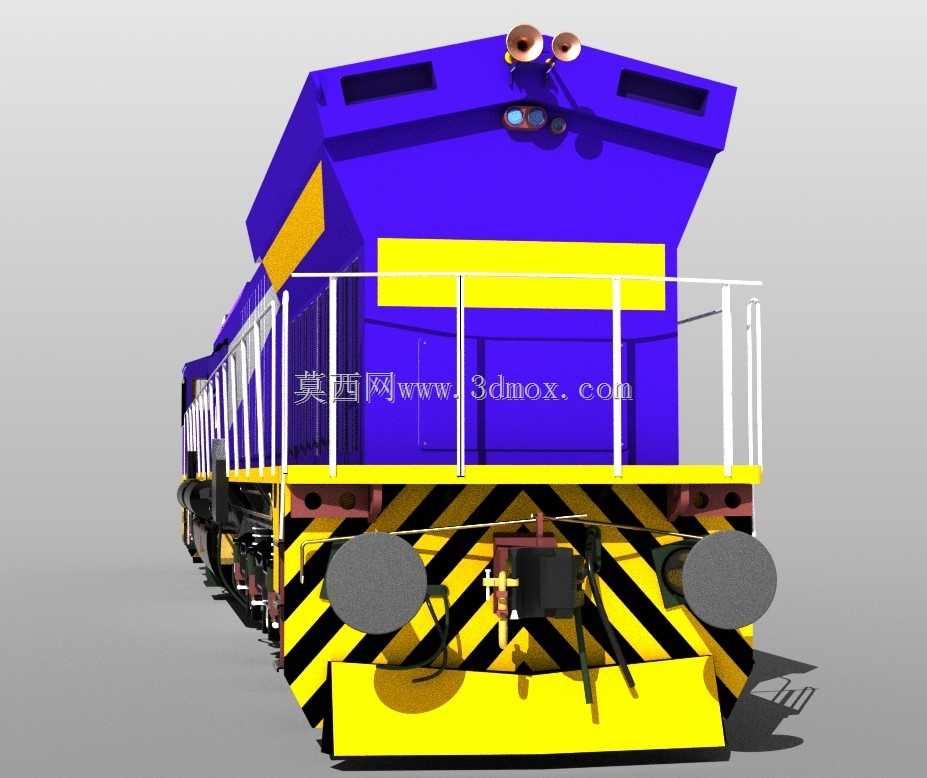

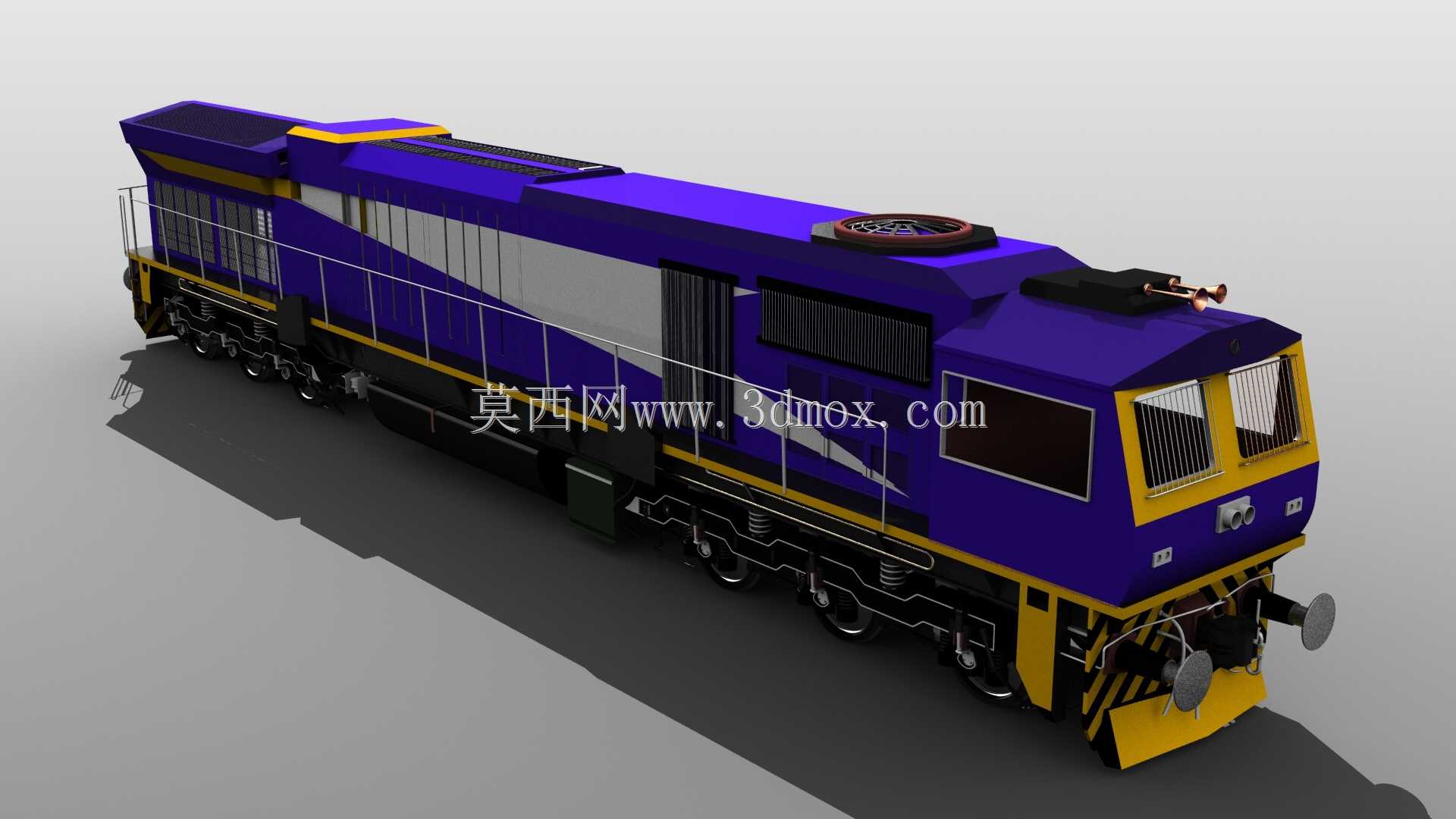

车头正面的黄黑警示斜纹区域，没有做成一体冲压的蒙皮结构，而是拆分成三块独立的可替换面板，边缘预留了1.2mm的密封胶槽，现场运行中被飞石击打破损后，不需要切割整段蒙皮，松开四颗固定螺栓就能单独更换，单块面板的加工尺寸控制在1200mm*800mm以内，普通剪板机就能完成下料，不需要调用大型冲压设备，沿线的小维修段都能完成备件加工。车顶的散热格栅边框做了翻边处理，翻边高度15mm，和车顶蒙皮的焊接位选在格栅内侧，焊接完成后打磨焊缝不会破坏外侧的漆面平整度，雨水顺着翻边流向两侧的排水槽，不会顺着焊缝缝隙渗入电气舱，之前老款机车格栅焊缝渗水导致电气元件短路的问题，在这个结构里直接从加工层面规避。

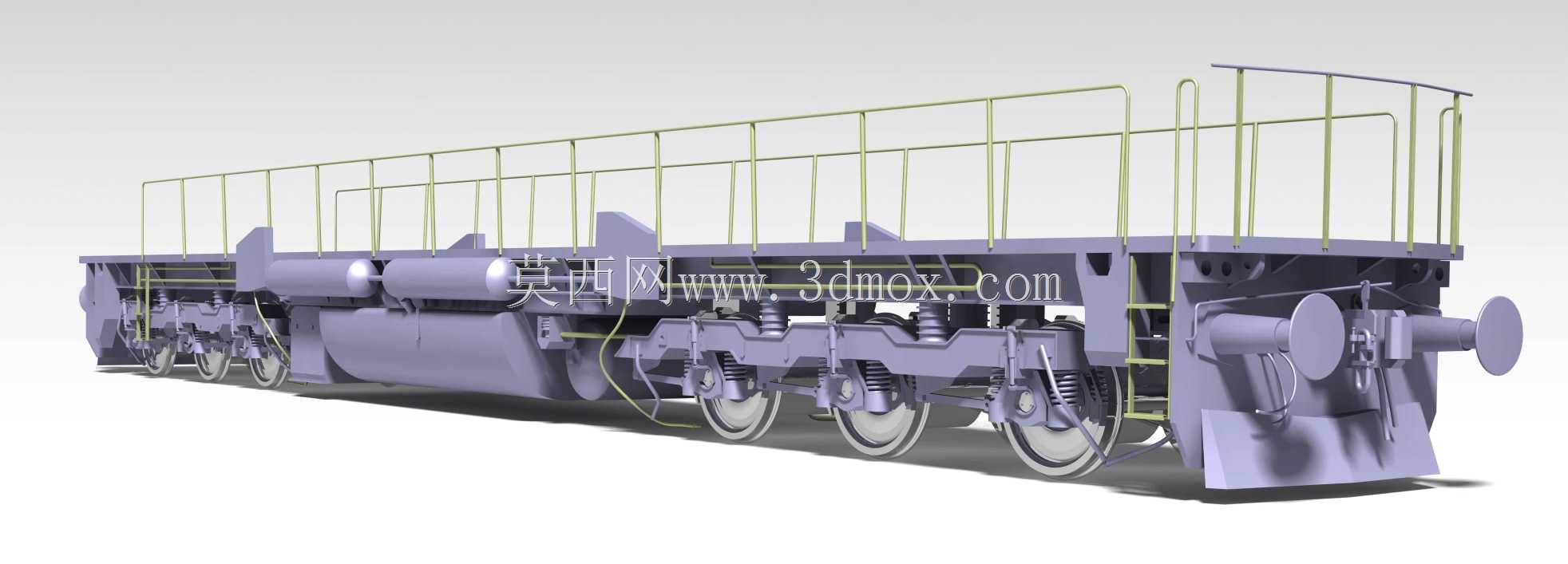

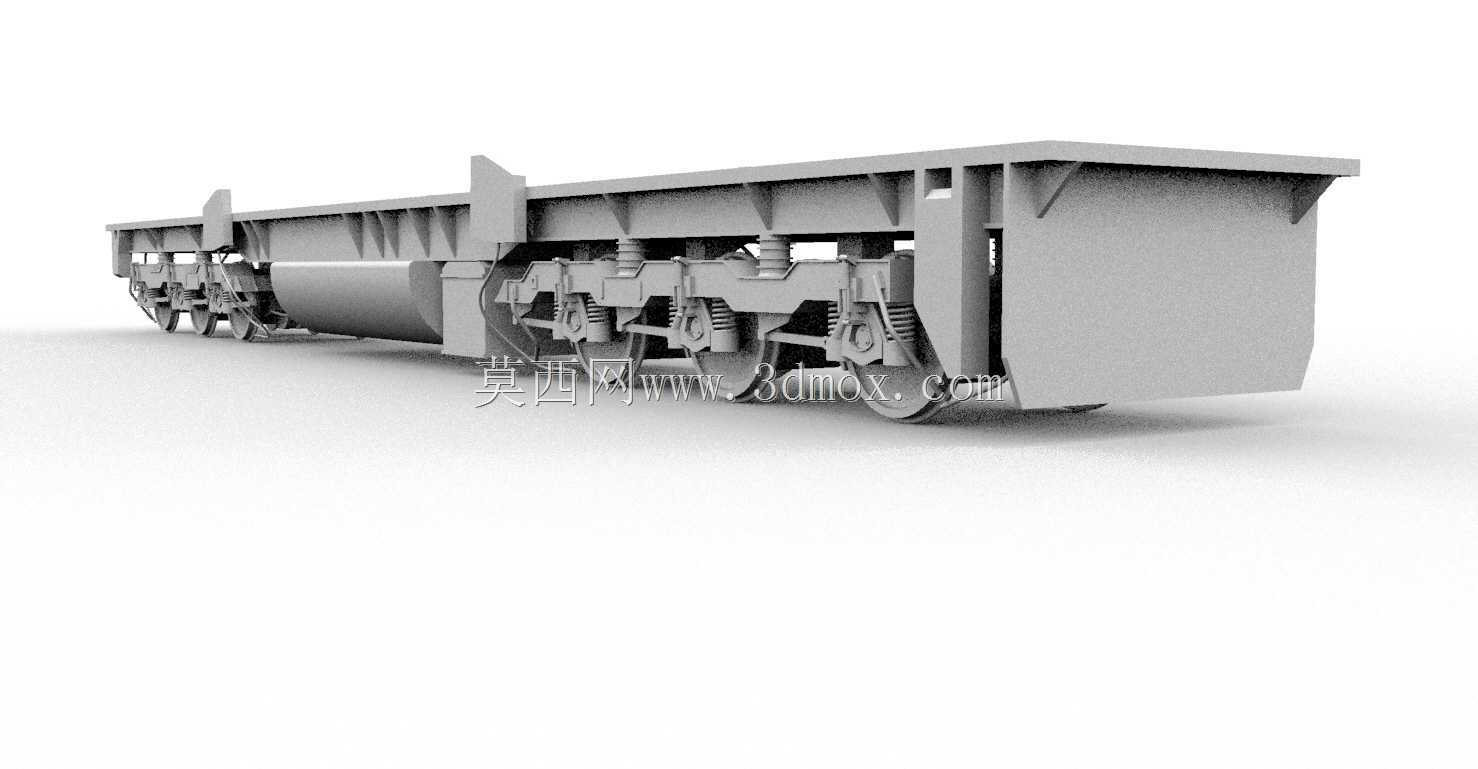

走行部的转向架安装座，和车架主纵梁的连接面没有做成整面焊接，而是预留了0.8mm的调整垫片间隙，加工时纵梁的焊接变形量可以通过不同厚度的垫片补偿，不需要对安装面进行二次铣削加工，现场装配时工人不用反复修磨接触面，单台机车的转向架装配时间能缩短近4个工时。车体侧面的扶手栏杆，固定座做成了内嵌式的沉台结构，栏杆插入后从内侧焊接固定，外侧看不到突出的焊瘤，打磨后和蒙皮齐平，既减少了运行中的风阻，也避免了突出的焊瘤在低温环境下积冰，运维人员登车检查时不会被冰棱划伤。

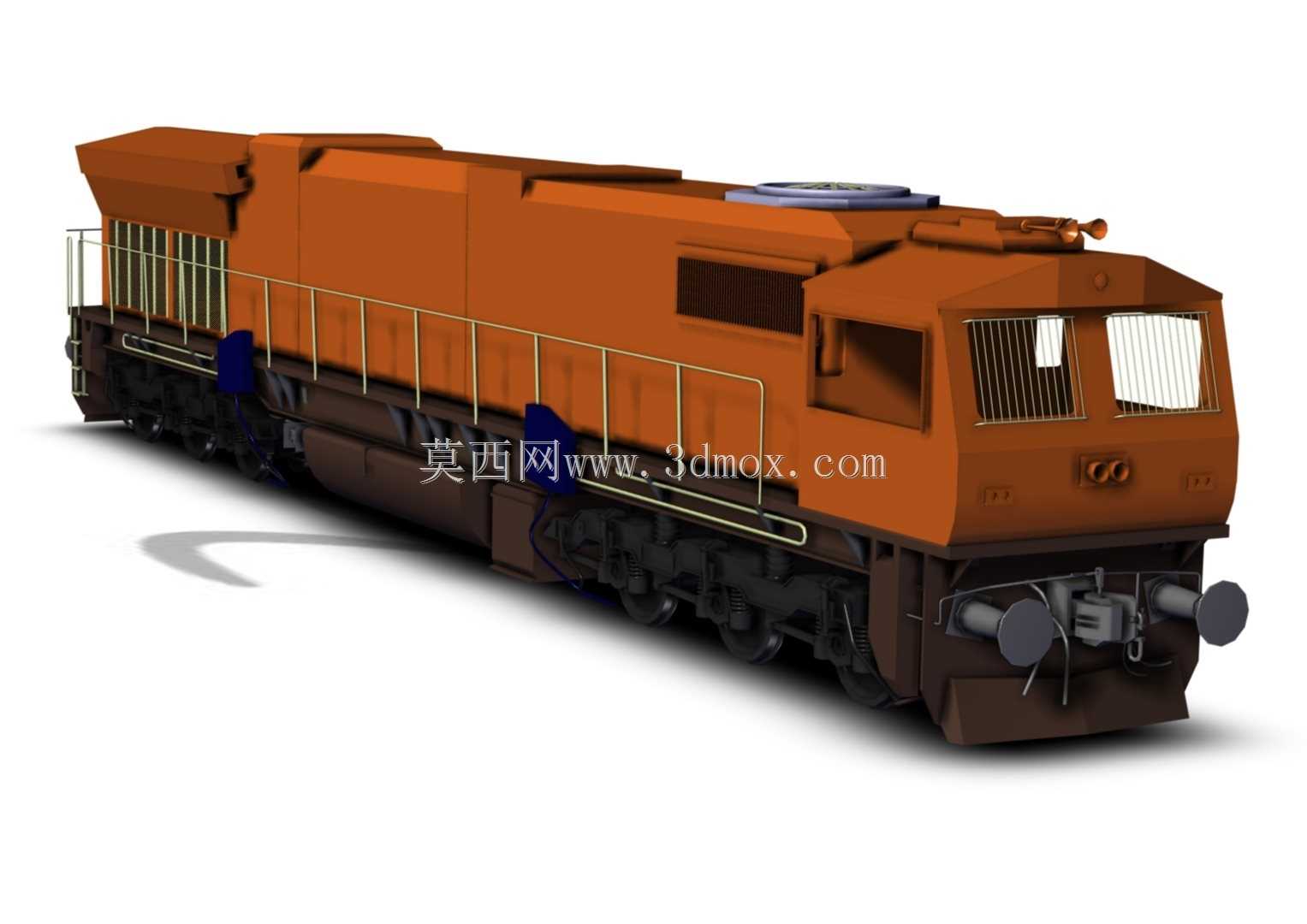

司机室前窗的窗框，没有采用常见的直角拼接结构，四个角做了R30的圆弧过渡，玻璃的压条顺着圆弧一体成型，加工时压条只需要一次热弯就能成型，不需要分段拼接打胶，长期运行中胶条老化开裂的概率大幅降低，圆弧角的应力分布更均匀，机车运行中持续振动的情况下，窗框焊缝的疲劳寿命比直角结构提升近40%。车体侧面的通风口百叶窗，叶片的倾斜角度设置为37度，叶片边缘做了5mm的反水边，雨水打在叶片上会顺着反水边流到外侧，不会被通风机的负压吸入舱内，叶片的转轴座预留了0.3mm的旷量，低温环境下金属件收缩不会出现卡滞，不需要额外加装润滑结构就能保证百叶窗正常开合。

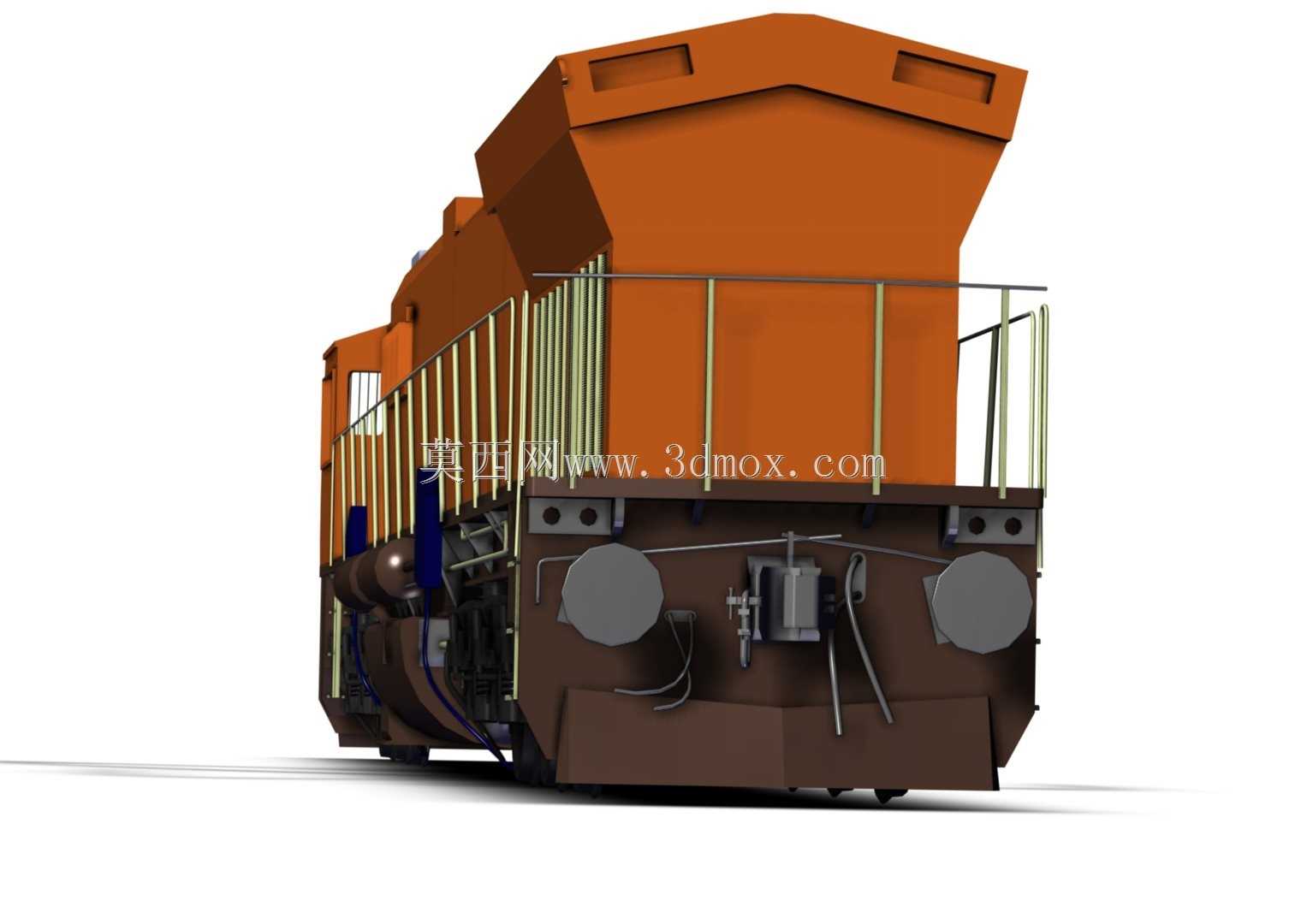

车钩安装座的加强筋，没有采用等厚度的设计，靠近车钩受力侧的筋板厚度比另一侧厚4mm，加工时只需要在切割钢板时调整下料尺寸，不需要额外堆焊加强，既控制了整体重量，又把车钩牵引时的应力集中点分散到整个车架纵梁上，避免长期重载牵引出现筋板开裂的问题。车体端部的排障器，下缘距离轨面的高度预留了20mm的调整余量，通过四个长圆孔固定在车架端部，不同线路的轮对磨耗程度不同时，只需要松开固定螺栓调整排障器高度，不需要切割重新焊接，适配不同运维路段的现场需求。
