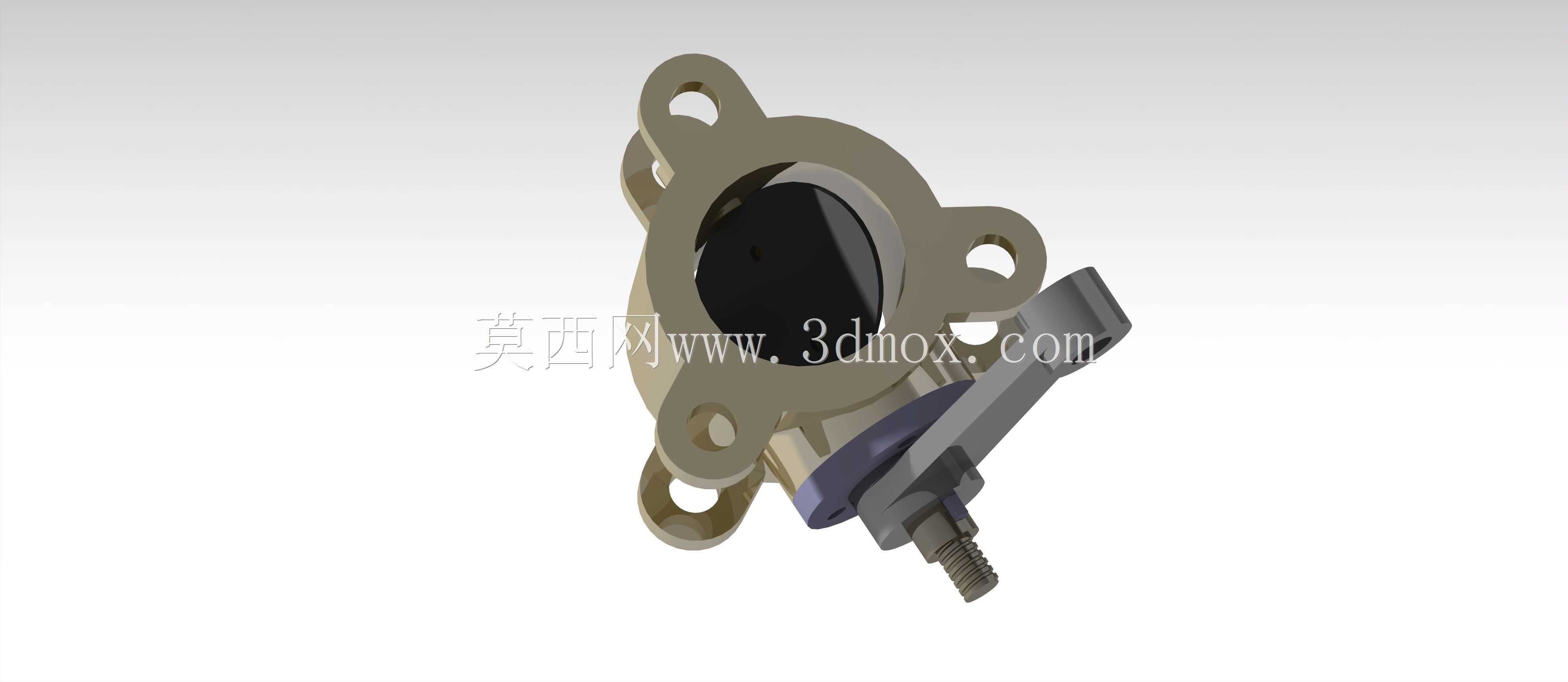

对夹式手动蝶阀三维结构设计

　　在民用给排水、暖通循环水、工业低压流体输送的管路系统里，这类对夹式手动蝶阀是管路通断控制的核心部件之一，相比同通径的闸阀、截止阀，它结构更紧凑，安装占用的轴向空间极小，非常适合管廊排布密集、安装预留空间有限的场景，比如楼宇管井内的立管分支、设备进出口的短管段连接、小型水处理单元的管路配置，都能看到这类蝶阀的应用。

　　从实际使用功能来看，这款蝶阀依靠绕阀杆旋转的蝶板实现管路的通断与流量调节，手动扳动手柄即可带动阀杆转动90度完成全开全关操作，手柄上的定位结构可以在0到90度区间内锁定蝶板角度，满足不同工况下的流量调节需求，相比蜗轮传动的蝶阀，手动直柄结构响应更快，操作力矩小，日常巡检时开关操作更便捷，适合通径不大、工作压力在1.6MPa及以下的低压流体管路。

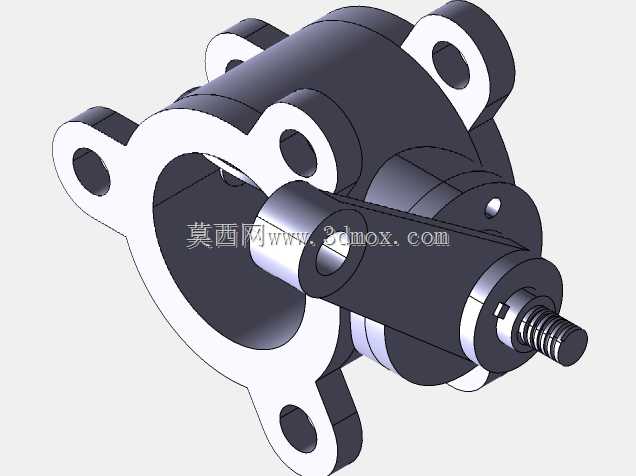

　　设计这款蝶阀的三维结构时，首先要考虑的是密封可靠性，阀体与蝶板的密封副采用软质密封结构，密封面贴合度直接决定了阀门的内漏水平，建模时需要严格控制蝶板的外圆轮廓度，以及阀体密封槽的同轴度，避免蝶板转动时出现卡涩或者密封面局部压合不实的问题。其次是安装适配性，对夹式结构的阀体两端没有法兰凸缘，安装时是夹在两片管路法兰之间，依靠穿装在法兰螺栓孔内的长螺栓实现固定，因此建模时必须精准控制阀体两端面的平行度、阀体上的螺栓过孔位置度，确保和标准管路法兰的孔位完全匹配，避免现场安装时出现螺栓无法穿装、阀体密封面压偏的问题。

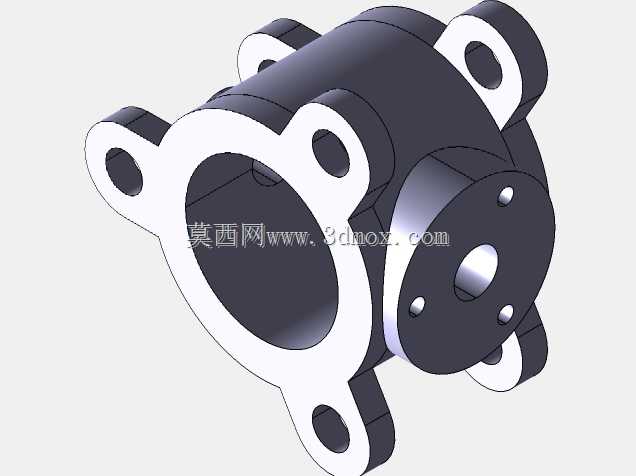

　　从安装边界尺寸来看，这款蝶阀的结构长度远小于同通径的法兰式蝶阀，轴向尺寸紧凑，安装时不需要在管路两侧预留太大的操作空间，仅需要预留出手柄转动的空间即可，手柄在全开状态下与管路轴线平行，全关状态下与管路轴线垂直，现场可以直接通过手柄的朝向判断阀门的开关状态，不需要额外加装阀位指示装置。阀体上的四个带安装耳的螺栓过孔，对应标准法兰的螺栓孔分布圆直径，建模时严格遵循管路法兰的配套标准，确保不同厂家生产的同压力等级、同通径的法兰都能适配安装，不需要额外加工转接件。

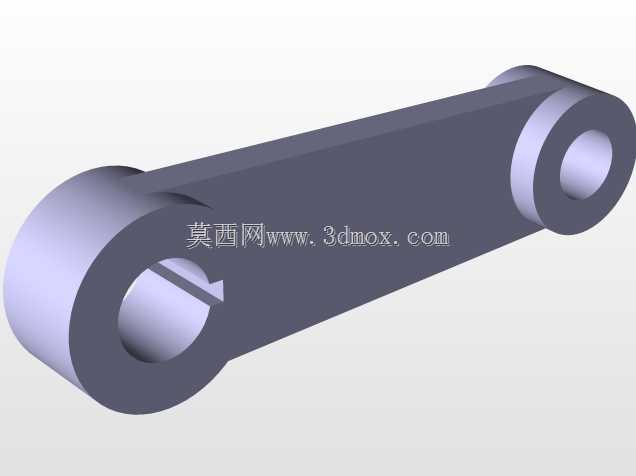

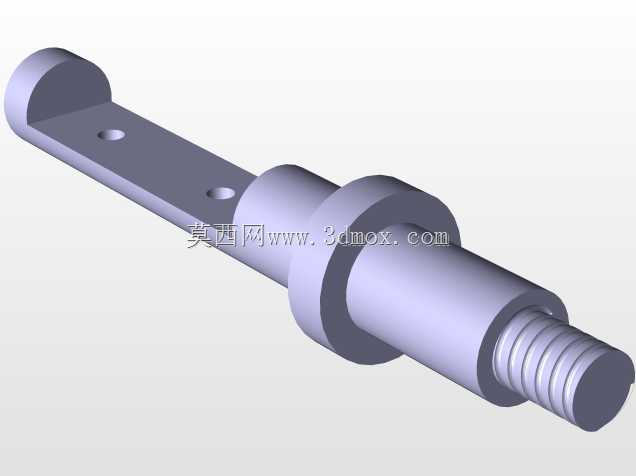

　　结构设计上，阀杆与蝶板的连接采用无销连接结构，避免了销钉穿孔带来的密封泄漏点，同时提升了阀杆传递扭矩的可靠性，长期开关操作不会出现销钉剪切断裂的问题。阀杆与阀体之间的密封采用填料密封结构，通过填料压盖的压紧力实现阀杆处的外密封，建模时预留了填料的压缩量空间，确保填料磨损后可以通过压紧压盖补偿密封力，延长阀门的维护周期。手柄与阀杆的连接采用方榫结构，配合防松螺母固定，避免长期操作出现手柄打滑的问题，手柄末端的防滑结构提升了操作时的摩擦力，戴劳保手套操作时也能稳定施力。

　　在实际选型应用中，这类蝶阀主要用于输送水、低浓度酸碱溶液等无强腐蚀性的流体介质，工作温度范围适配常规民用与工业低压管路的工况，不适合用于高温高压、含硬质固体颗粒的介质管路，避免密封面被颗粒冲刷磨损导致密封失效。三维建模过程中，所有配合面的公差都按照机械设计手册中阀门类零件的配合公差选取，转动副的间隙控制在合理范围，既保证蝶板转动灵活无卡涩，又避免间隙过大导致的密封面错位。阀体的流道设计采用直通式结构，蝶板全开时流道阻力极小，介质流经阀门时的压力损失远小于截止阀，适合对管路压损有严格要求的循环水系统，能够降低循环泵的输出功率，提升整个管路系统的运行能效。
