家用三叶吊扇结构三维建模设计

　　在民用建筑通风降温领域，吊扇是大空间空气循环的核心设备之一，区别于台扇、落地扇的近距送风特性，吊扇依托吊顶安装的高位布置优势，可实现覆盖范围内的全域空气扰动，尤其适用于层高2.8米以上的客厅、厂房车间、食堂、教室等开阔空间，不会占用地面或桌面摆放空间，送风覆盖半径通常可达3-5米，低速运行时可带动室内整体空气缓慢循环，避免直吹人体带来的不适感，搭配空调使用时还能均衡室内上下层温差，降低空调系统的运行能耗。

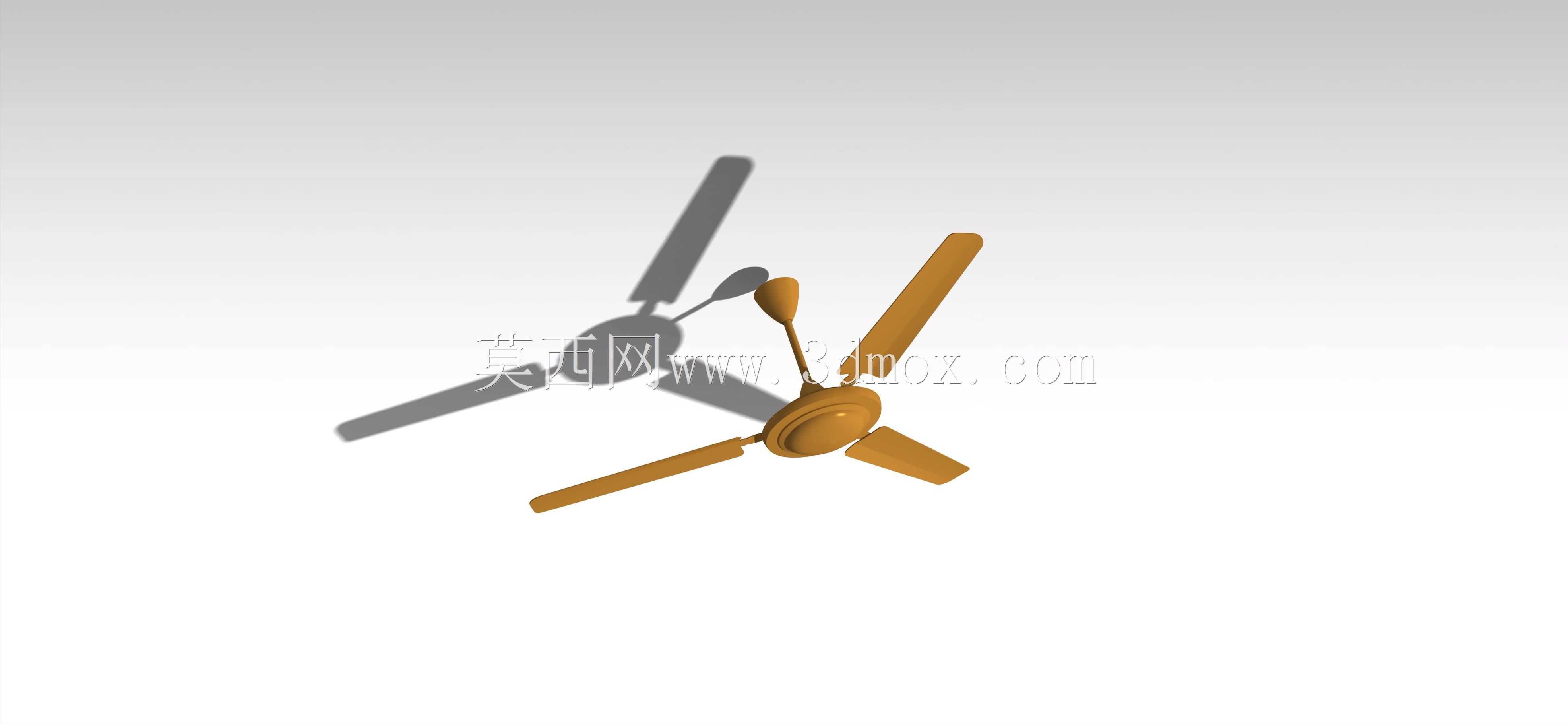

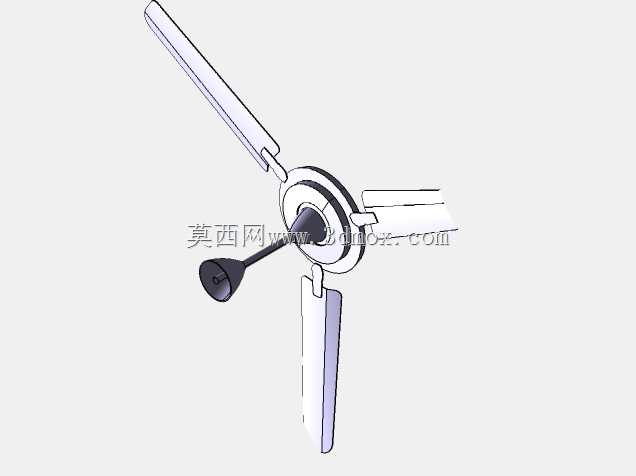

　　本次建模的三叶吊扇结构，核心设计思路围绕运行平稳性、安装可靠性与送风效率三个核心维度展开。整体结构分为吊顶固定座、吊杆、电机主机、扇叶、拉绳控制组件五个核心部分，建模过程中优先还原各部件的装配约束关系：吊顶固定座设计为圆盘式膨胀螺栓固定结构，预留4个均匀分布的安装孔位，适配混凝土天花板的常规膨胀螺栓安装尺寸，固定座与吊杆之间采用螺纹连接加防松销的双重固定结构，避免长期运行产生的振动导致连接松脱；吊杆长度根据常规民用住宅层高设计为可裁剪适配的结构，建模时预留了长度调整的参数化接口，可根据实际安装层高调整吊杆伸出长度，确保扇叶距离地面的安全高度不低于2.2米，避免人员误触转动的扇叶引发安全事故。

　　电机主机部分是吊扇的核心功能部件，建模时还原了电容式感应电机的外部装配结构，电机外壳采用上窄下宽的锥形导流设计，既可以减少运行时的风阻，也能避免表面积灰滴落；电机输出端采用三爪式扇叶固定座，三个安装支臂呈120度均匀分布，每个支臂预留两个扇叶固定螺丝孔位，确保扇叶安装后的动平衡精度。扇叶部分采用带一定扭转角度的长条形叶型设计，建模时还原了叶根到叶尖的渐变扭角，叶根处安装角为12度，叶尖处安装角收窄为8度，这种渐变扭角设计可以让扇叶在转动时，不同半径位置的线速度差异对应的送风推力保持均匀，避免叶尖位置产生紊流噪音，同时提升送风的覆盖范围；扇叶与固定支臂的连接位置设计了微调垫片结构，建模时保留了垫片的装配间隙，实际装配时可通过调整垫片厚度校准三片扇叶的共面度，将运行时的振动量控制在允许范围内。

　　拉绳控制组件设置在电机主机的侧下方，两根独立拉绳分别对应档位切换与电源开关功能，拉绳的导向结构采用圆弧过渡设计，避免长期拉扯导致拉绳磨损断裂。建模过程中对各部件的安装边界做了明确的尺寸约束：整体展开后扇叶旋转直径为1200mm，适配15-20平米的空间使用需求；电机主机直径为180mm，高度为120mm，不会产生过于突兀的视觉存在感；吊顶固定座直径为120mm，可完全覆盖天花板上的接线开孔，同时保证与天花板的接触面积足够分散固定载荷，单台吊扇的整体固定载荷不超过5kg，常规混凝土天花板无需额外加固即可直接安装。

　　从结构设计的合理性角度来看，三叶结构相比传统的五叶吊扇，风阻更小、电机负载更低，相同功率下的送风效率更高，同时三片扇叶的动平衡校准难度更低，生产装配时的良品率更易控制；扇叶采用宽叶型设计，材质对应ABS工程塑料或实木材质的安装接口，建模时预留了不同材质扇叶的替换装配位，可根据使用场景的装修风格替换不同外观的扇叶组件。安装边界方面，建模时明确了吊扇安装的最小安全距离要求：扇叶距离周边墙面的最小距离不小于600mm，避免扇叶转动时与墙面产生剐蹭，同时避免近墙位置的气流反射产生紊流噪音；吊杆与天花板预埋接线盒的位置偏差不大于20mm，确保供电线路可顺利穿入吊杆内部接入电机接线端，所有外露的金属部件都做了接地端子的建模还原，符合家用电器的安全设计规范。

　　在实际工程应用中，这类吊扇的三维模型可直接用于家装方案的效果展示、生产厂家的结构干涉校验、安装施工的点位排布模拟，建模时还原的所有装配间隙与尺寸参数，都可直接对接后续的结构开模与生产工艺设计，避免二维图纸表达不清晰导致的生产装配误差。
