三角形连杆机构机械结构设计

　　在轻工输送、小型自动化作业工位的间歇传动场景中，这类三角形连杆结构常作为核心运动转换单元使用，区别于常规曲柄摇杆机构的往复摆动输出，该结构通过杆长的对称匹配设计，可实现固定杆条件下的双曲柄运动输出，满足特定工位需要连续回转、且两轴存在特定转速比的传动需求。从实际落地的工况来看，这类结构常被用在小型包装线的送料拨叉驱动、纺织设备的导纱杆往复驱动、以及小型农用机具的分禾机构动力传递环节，相比齿轮传动的刚性啮合，连杆结构的传动存在微量缓冲，对输入轴的同轴度公差容忍度更高，在低速轻载的作业场景下，不需要过高的加工精度即可实现稳定的运动传递，后期维护也仅需要对铰接销轴做定期润滑即可，运维成本远低于同功率等级的齿轮传动组。

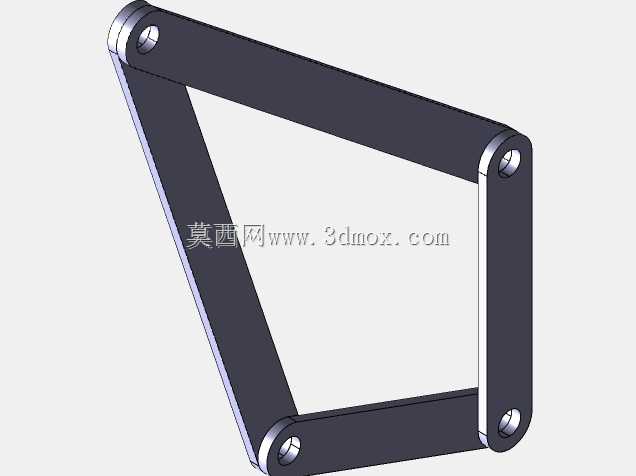

　　设计这类连杆结构时，首先要明确输出端的运动轨迹需求，该三角形连杆的三组杆长中，两组对边杆长度完全相等，铰接点的位置公差需要控制在0.02mm以内，避免装配后出现运动卡滞或者死点位置。如果将长度较短的一组对边杆作为固定机架使用，剩余的两组活动杆即可形成双曲柄传动关系，此时输入曲柄做整周回转时，输出曲柄可按照2:1的转速比做整周转动，这个传动特性是该结构区别于普通平行四边形连杆机构的核心点，普通平行四边形连杆的输入输出转速比为1:1，仅能做等速的运动传递，而该三角形结构的非对称固定方式，可实现特定的减速传动效果，不需要额外搭配减速齿轮组即可满足小减速比的传动需求，能有效压缩整套传动单元的安装空间。

　　从安装边界来看，该连杆机构的整体外轮廓随运动位置变化，最大回转半径由最长杆的长度决定，设计安装基座时需要预留足够的运动避让空间，避免活动杆在回转过程中与周边的机架钣金、管线支架发生干涉。铰接位置的销轴需要选用耐磨的40Cr材质做调质处理，轴套可选用锡青铜材质镶嵌固体润滑剂，在无额外润滑的工况下可连续运转8000小时以上，满足一般工业设备的维保周期要求。杆身本身可选用6061铝合金材质做轻量化处理，在轻载场景下可降低运动惯量，减少输入轴的启动扭矩需求，如果应用在重载冲击的工况下，可更换为45号钢做表面发黑处理，提升杆身的抗形变能力。

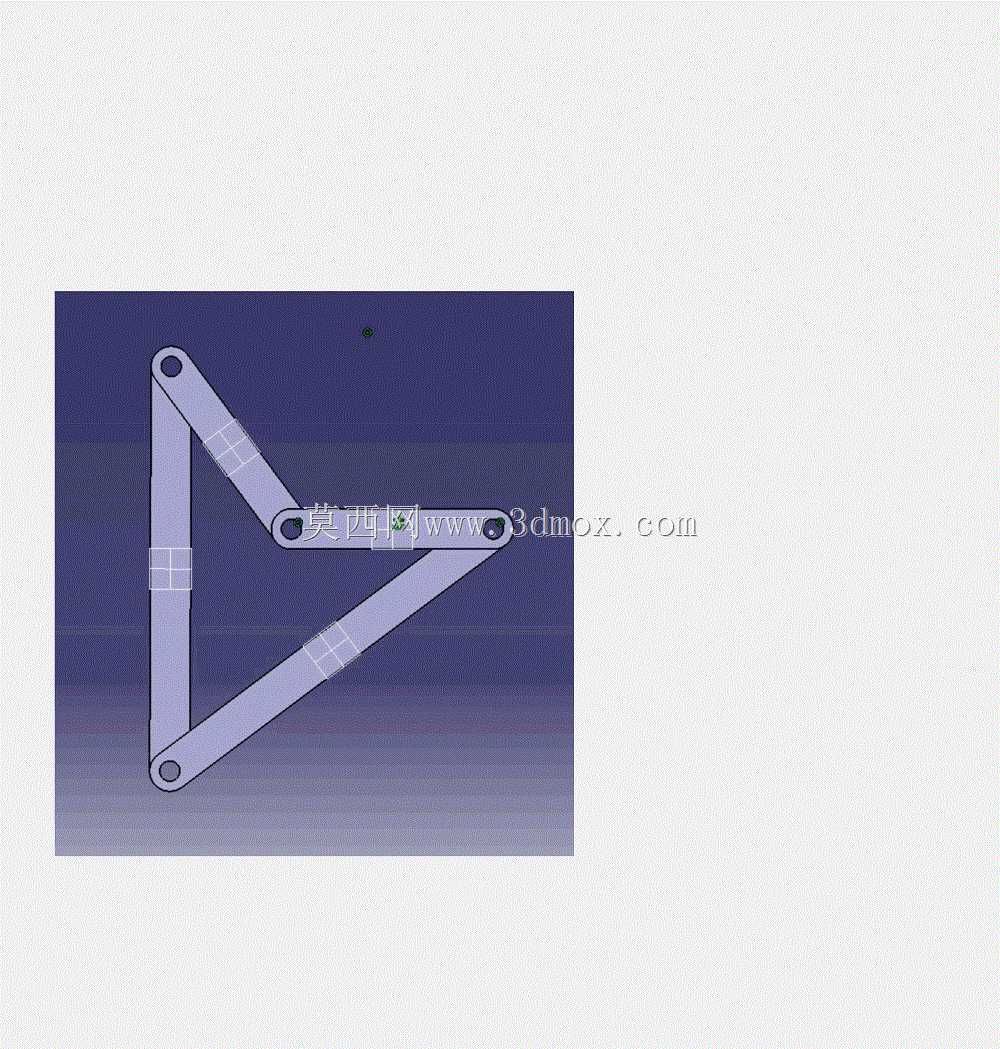

　　实际建模过程中，需要先确定四个铰接点的相对位置，通过运动仿真验证杆长匹配关系，确认在整个回转行程内不存在死点位置，同时要核算铰接点的受力情况，根据传递的扭矩大小匹配对应直径的销轴，避免销轴受剪断裂。杆身的连接孔位置需要与销轴做间隙配合，配合公差选用H7/h6即可，既保证转动灵活，又不会出现过大的旷量导致运动轨迹偏移。在装配时，需要在铰接位置加装厚度0.5mm的止推垫片，避免杆身端面与机架直接摩擦产生额外阻力，同时可调整垫片厚度来补偿杆长的加工误差，保证各杆的运动平面保持平行，避免运转过程中出现别劲的情况。

　　这类连杆结构的运动特性决定了它不适合高速重载的传动场景，通常适用的输入转速不超过300rpm，传递扭矩不超过50N·m，在选型时需要根据实际工况的负载、转速要求做匹配，不可盲目套用结构参数。在一些需要实现特定非圆轨迹运动的工位上，还可以通过调整其中一组杆的长度，改变输出端的运动轨迹，满足不同的作业需求，比如在小型印刷设备的纸张分离机构中，微调杆长后可实现吸嘴的升降加横移动作，不需要额外搭配凸轮结构即可完成复合运动，大幅简化设备的整体结构。
