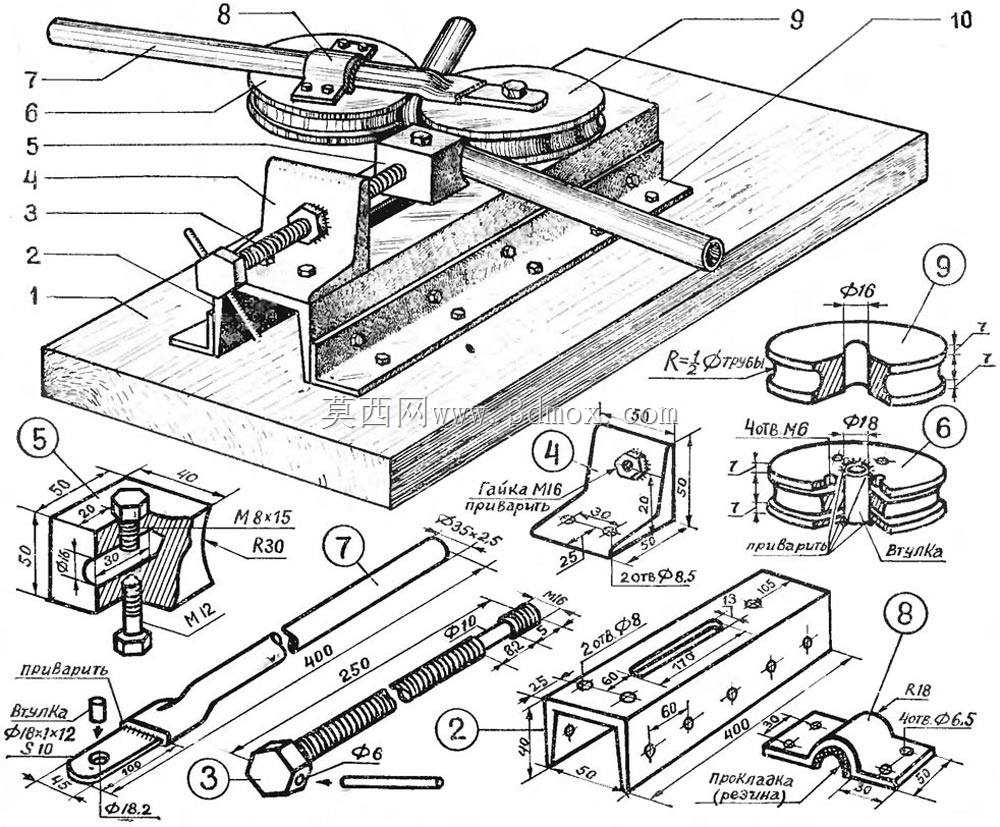

手动小型金属管材折弯加工装置

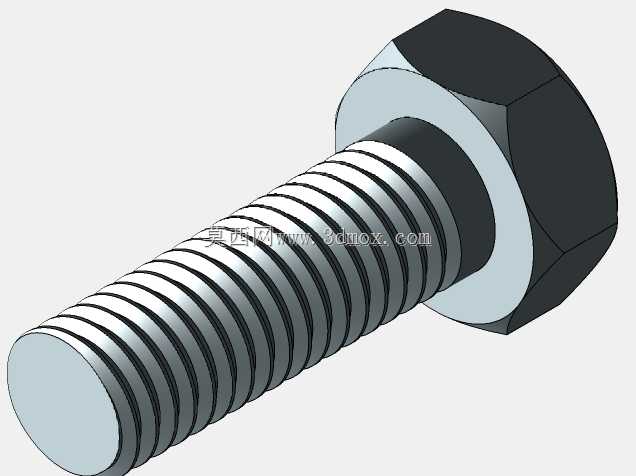

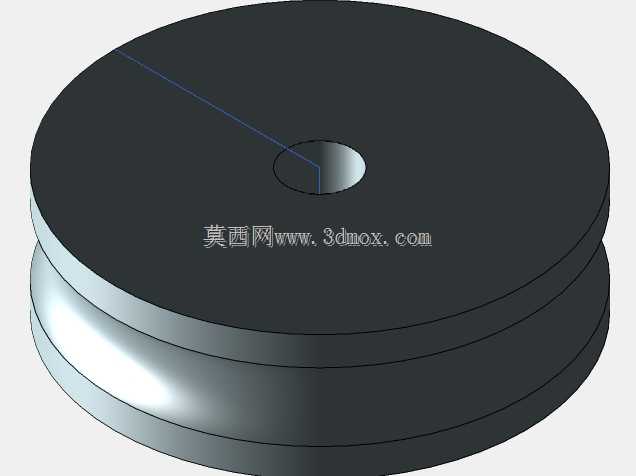

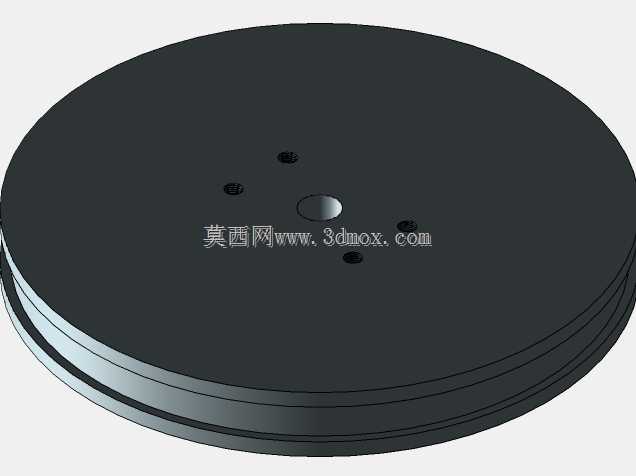

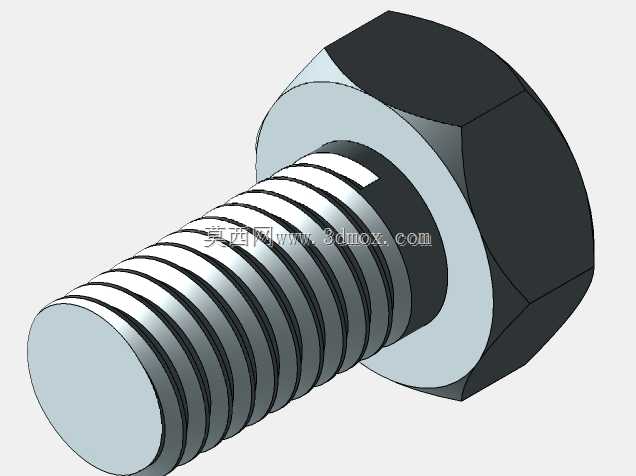

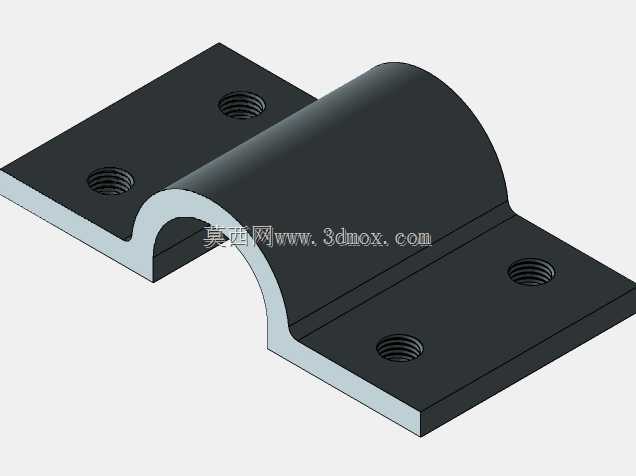

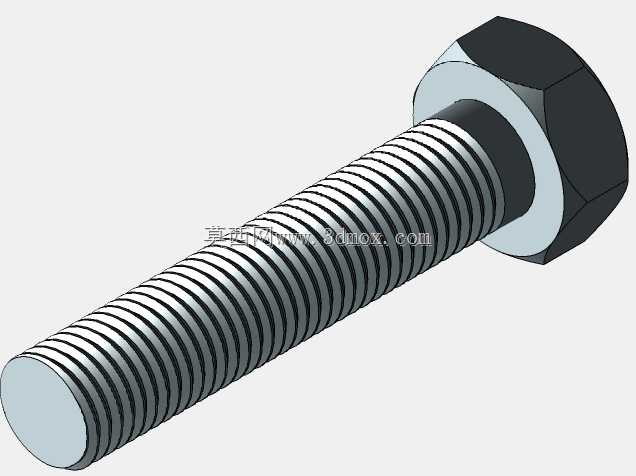

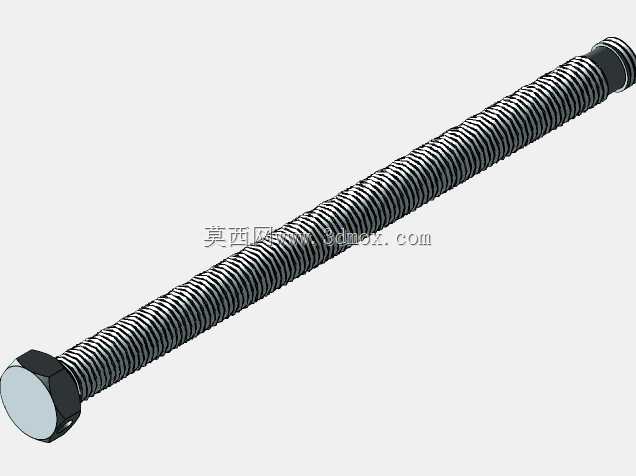

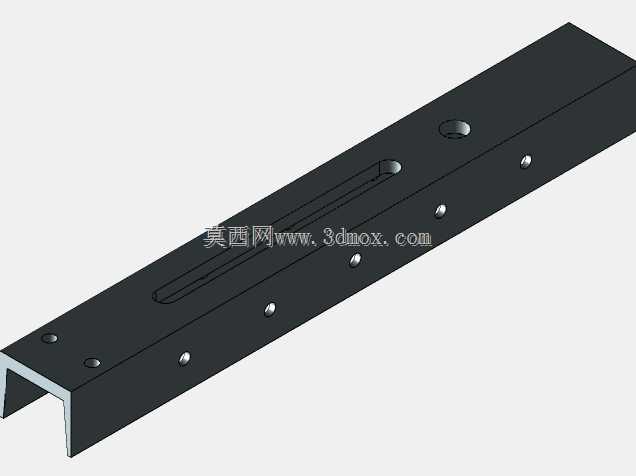

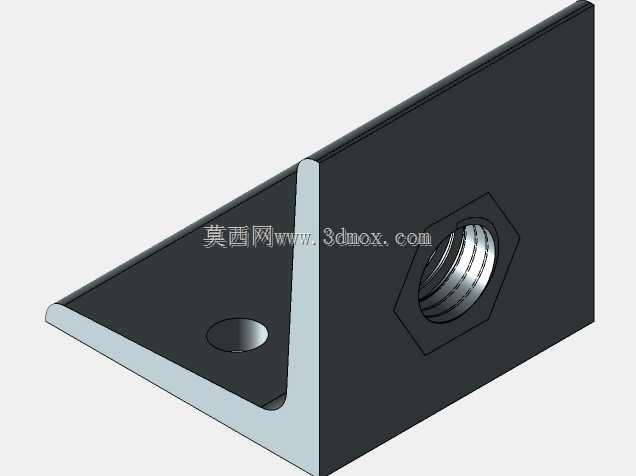

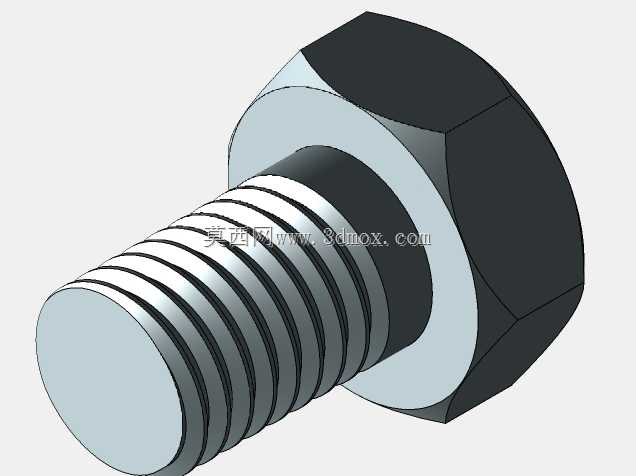

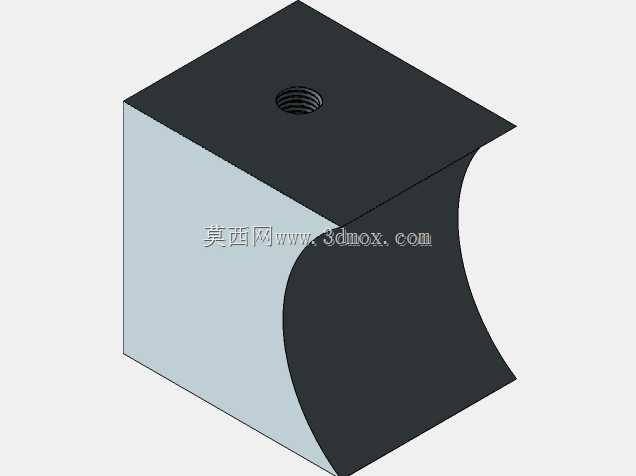

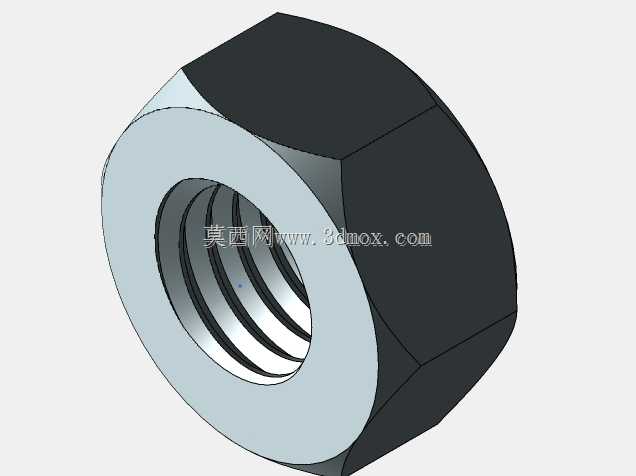

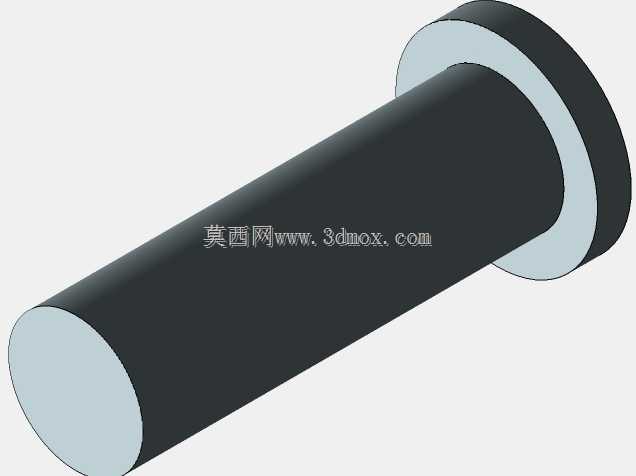

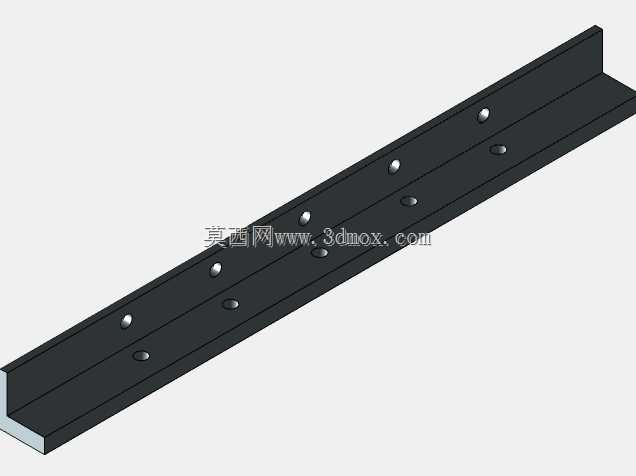

小批量管材折弯作业里，最容易出现的问题就是管壁凹陷、折弯半径失准，还有不同批次管材回弹量不一致导致的成品偏差，这套手动弯管装置的结构设计，刚好把这些现场加工的痛点都做了针对性的结构适配。底座采用整块平板加工的安装基准面，所有功能组件的定位孔都在一次装夹里完成铣削钻孔，避免了分体式底座拼接带来的累计公差，装夹时不需要反复校准组件同轴度，锁紧螺栓直接穿入预制孔就能完成固定，哪怕是新手操作也能快速完成整机装配。折弯轮的型槽做了和适配管材外径完全匹配的圆弧过渡，槽深控制在管材半径的三分之二，既不会因为槽过深夹伤管壁镀层，也不会因为槽过浅在折弯时出现管材滑脱，轮体边缘做了1毫米的倒角，避免硬棱刮蹭管材表面留下压痕。夹紧模块的可调丝杆没有采用普通粗牙螺纹，选了螺距1.5毫米的细牙螺纹，进给时的微调精度更高，针对不同壁厚的管材，可以精准控制夹紧力，薄壁管不会因为夹力过大出现扁管，厚壁管也不会因为夹力不足在折弯时打滑。操作手柄的长度做了适配人体发力的比例设计，折弯时不需要额外加接延长杆，单手握持就能完成常规壁厚管材的折弯作业，手柄和转轴的连接位置做了防松销钉，长期反复受力也不会出现手柄松脱晃荡的问题。定位挡块的安装槽做了长圆孔设计，可以根据需要的折弯角度快速调整挡块位置，不需要重新钻孔攻丝，换产不同折弯角度的工件时，调整时间能压缩到一分钟以内。整套装置没有采用复杂的铸件结构，所有零件都可以用常规的钢板、圆钢、标准紧固件加工完成，不需要开模，小作坊也能轻松自制，维护时只需要更换磨损的折弯轮就能适配不同管径的加工需求，没有专用的异形易损件，后期使用成本极低。折弯时管材沿着折弯轮的型槽逐步变形，受力点始终贴合轮面，不会出现局部应力集中导致的管壁折裂，哪怕是铝管、薄壁铜管这类易变形的材质，也能弯出光滑无褶皱的圆弧段。
