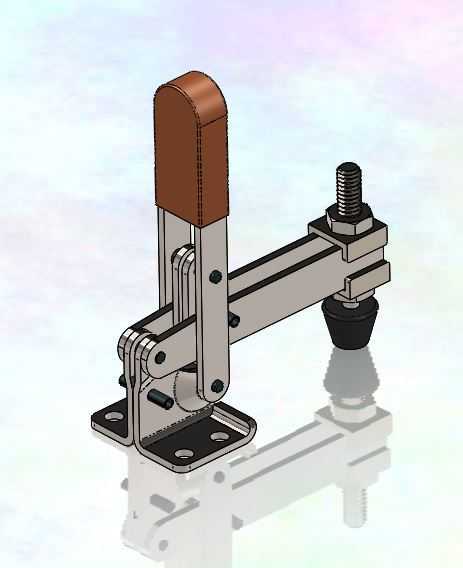

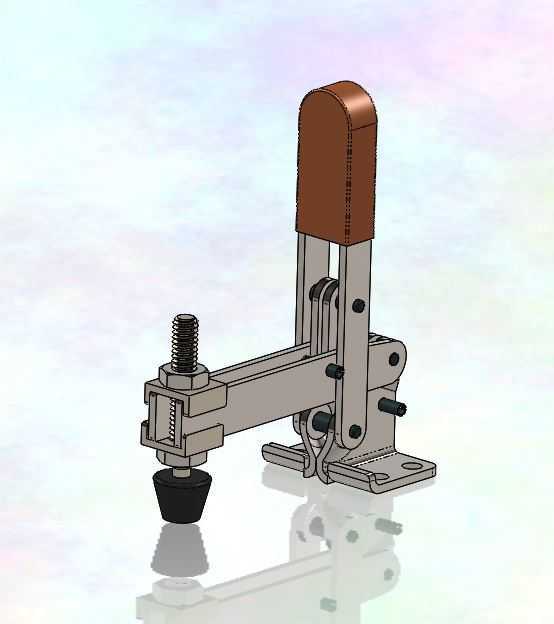

立式手动快速夹紧拨动夹具结构

车间现场的手动夹紧工位常遇到这类问题：传统螺栓压紧需要反复拧动螺母，换件间隙长，夹头压力不均还容易在工件表面留下压痕，垂直安装的夹座如果底座刚性不足，反复扳动后容易出现安装孔位形变，导致压紧头偏移。这款拨动夹的结构刚好针对这些现场痛点做了适配优化。

压紧端的橡胶压头做了圆弧收边，接触工件时不会因为硬接触刮伤待加工面，内部嵌装的弹簧在压头接触工件后能提供1-2mm的缓冲行程，扳动手柄时不会因为施力过大直接压伤薄壁工件。压头和螺杆的连接采用了浮动式结构，哪怕安装底座和工件表面存在小范围的角度偏差，压头也能自动贴合工件平面，不会出现局部点接触导致的夹紧打滑。

手柄部分的包覆层做了防滑纹理，表面弧度贴合手掌施力的曲线，长时间反复扳动也不会磨手，扳动到锁止位置时，连杆机构刚好越过死点，哪怕加工过程中存在设备振动，夹钳也不会自行松脱。底座的安装孔做了沉头设计，固定螺栓可以完全埋入底座平面，不会突出表面刮伤操作人员或者工件，底座和立板的连接采用了多颗铆钉铆接而非焊接，避免焊接变形导致的立板倾斜，同时铆接结构的抗疲劳强度更高，能承受上万次反复扳动的载荷。

连杆铰接处的销轴都做了渗碳处理，表面硬度高，长期摩擦也不会出现松旷间隙，销轴端部加装了卡簧限位，不会因为振动出现销轴窜出脱落的隐患。整个夹钳的所有运动部件都预留了合理的公差间隙，哪怕车间内存在切削液、粉尘污染，也不会出现卡滞，日常维护只需要定期在铰接点滴少量润滑油即可，不需要复杂的拆解保养。

这类夹具适配机加工、焊接、装配等多个工位的快速夹紧需求，不需要外接气源电源，纯手动操作就能提供稳定的夹紧力，安装时只需要通过螺栓固定在工作台面即可，不需要复杂的调试，针对不同厚度的工件只需要调整前端螺杆的伸出长度就能适配，换型调整时间不超过十秒，比传统的螺栓压紧效率提升四倍以上。
