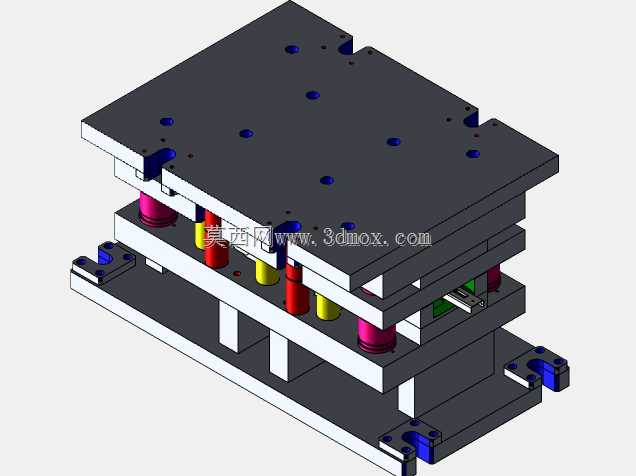

多工位级进冲压模具装配结构设计

冲压车间里级进模的装配公差失控，是批量生产时最容易出现带料错位、冲裁毛刺超标的核心诱因，这套多工位级进模的结构设计，全程围绕装配环节的公差补偿逻辑做细节打磨。上下模座的导向孔位做了微米级的同轴度预留，每块模板的定位销孔都采用了配做工艺的冗余设计，不用强行靠加工精度硬堆装配要求，现场合模时能通过销孔的微调量抵消模板平面度的细微误差，避免出现导柱导套别劲、模架开合卡滞的问题。卸料板和凸模固定板之间的弹性元件排布，没有采用均匀对称的常规布局，而是对应不同工位的冲裁力大小做了差异化的弹簧刚度匹配，冲裁力集中的工位旁布置了刚度更高的矩形弹簧，压料需求强的工位搭配了弹力更柔和的聚氨酯弹簧，合模时卸料板的压料力能完全贴合带料的走料张力变化，不会出现局部带料翘曲导致的送料定位偏差。模板之间的连接螺栓孔位特意做了沉台深度的差异化设计，靠近导柱的螺栓沉台比其余位置深0.2毫米，锁紧时能让模座的受力变形优先向远离导向副的方向释放，不会因为螺栓锁紧应力拉扯导柱安装位，破坏整副模具的导向精度。上下模的刃口安装位预留了0.03毫米的修磨余量，后续生产中刃口磨损后，不用拆卸整副模板，只需要在对应工位的垫块处调整垫片厚度就能补偿刃口修磨后的高度差，大幅减少模具维护的拆装工作量。模架四周的限位柱做了不等高的细微调整，对应带料送进方向的入口侧限位柱比出口侧高0.1毫米，合模时能先压住带料的进料端，避免高速冲压时带料窜动导致的工位偏移，哪怕送料机的送料步距出现细微误差，也能通过压料顺序的先后把带料拉回正确的定位位置。所有弹性元件的安装孔都做了排气槽设计，连续高速冲压时弹簧快速往复压缩不会因为孔内憋气导致弹力失稳，也能避免金属碎屑掉进弹簧孔卡滞弹性元件，延长模具的连续运行时长。
