轮式古炮结构装配三维设计图纸

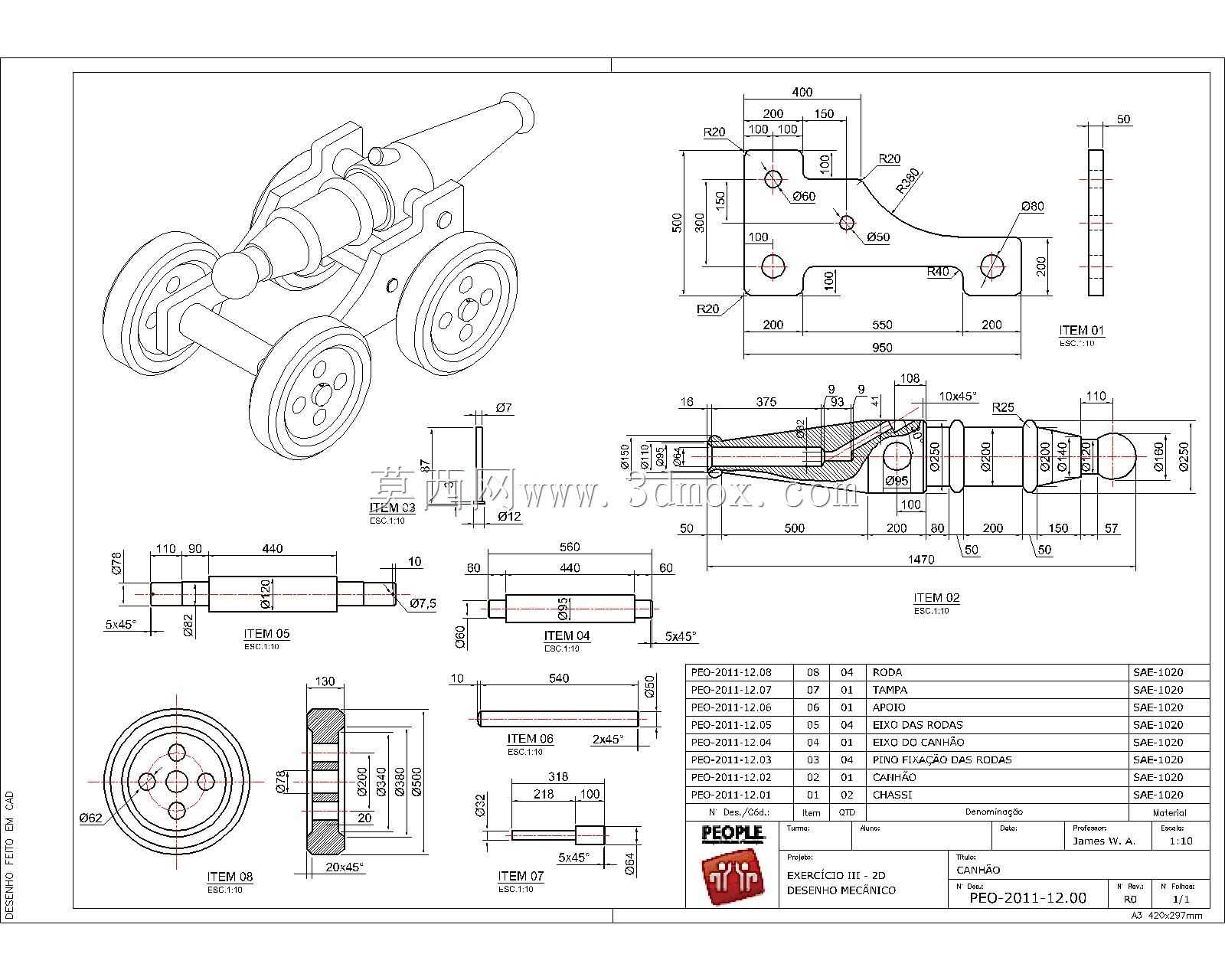

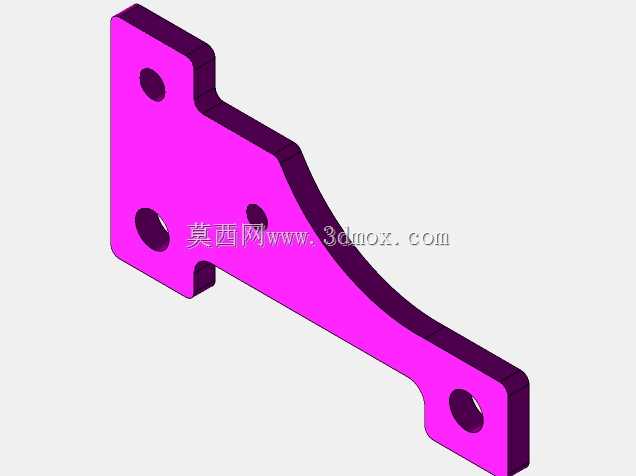

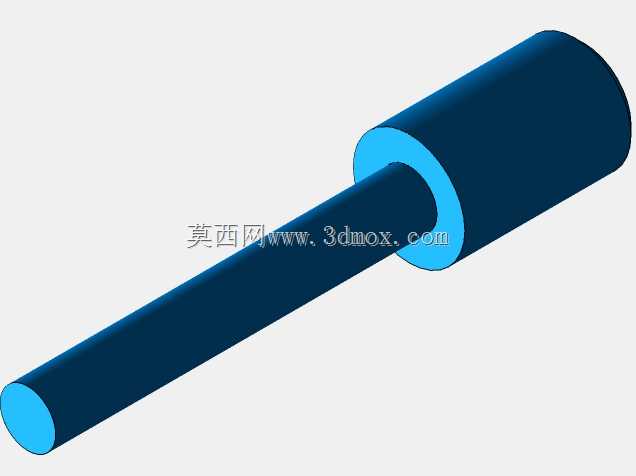

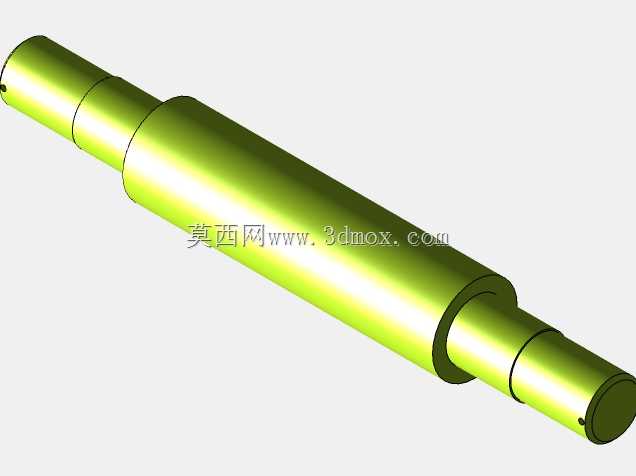

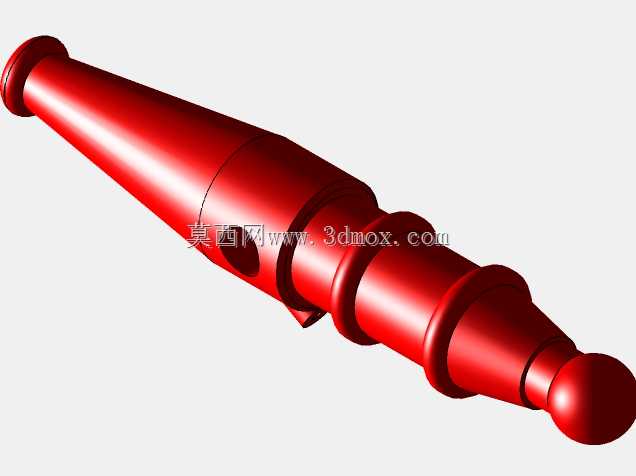

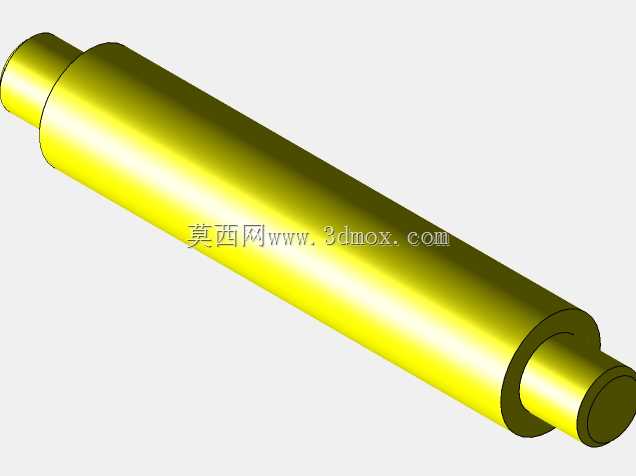

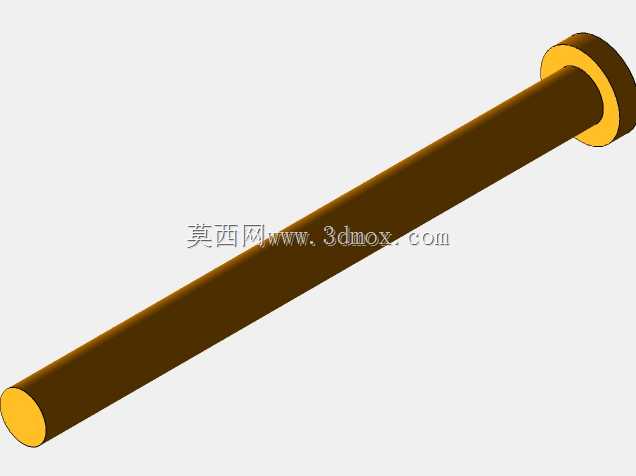

这套轮式古炮的结构设计，完整覆盖了炮身、炮架、行走轮组、俯仰调节构件、连接紧固件的全部细节，可直接用于仿古展品制作、历史装备复原、科普教具开发等场景。从结构布局来看，炮身采用前粗后细的锥形筒体设计，尾部设置炮尾堵头与点火孔结构，炮身中部铸有两道环形炮耳轴，直接卡装在炮架的耳轴支座内，实现炮身的俯仰角度调节，耳轴与支座的配合间隙控制在合理范围，既保证转动顺畅，又避免发射或展示时出现过大晃动。炮架主体为左右对称的板式纵梁结构，纵梁之间通过多根横向连接轴、加强筋板固定，形成稳定的承载框架，纵梁前端设置牵引连接孔，可搭配牵引杆实现人力或畜力拖拽移动，纵梁后部设置支撑驻锄结构，在展示或模拟发射状态下可放下抵住地面，抵消后坐力带来的位移。行走轮组采用辐条式铸轮结构，左右两轮通过贯穿炮架下部的轮轴连接，轮轴与炮架纵梁之间设置轴套减少转动磨损，轮缘做加厚处理，适配不平整路面的移动需求，轮组的安装位置经过重心配平，保证整个炮体在移动时不会出现前倾或后翻的情况。俯仰调节构件采用螺杆式调节结构，一端连接炮身尾部下方的铰接座，一端连接炮架后部的调节支座，转动调节手柄即可改变炮身的俯仰角度，调节螺杆上设置锁紧螺母，调整到所需角度后可锁死固定，避免角度偏移。整套结构的所有连接部位均采用标准紧固件连接，没有焊接固定的部位，方便拆解运输与组装维护，各零件的外形尺寸标注完整，安装边界清晰，炮身总长度、炮架宽度、轮组直径、俯仰调节范围等核心参数都在图纸上有明确标注，建模时可直接参照尺寸进行1:1还原，零件之间的配合公差按照通用机械装配要求设置，既保证装配精度，又不会出现干涉卡滞的问题。从实际应用角度出发，这套结构既可以作为历史军事装备的复原参考，也可以拆解为单个零件用于机械制图教学、装配工艺演示，轮组与炮架的连接结构、耳轴的铰接结构、螺杆调节结构都具备典型的机械设计参考价值，可移植到其他需要俯仰调节、轮式移动的小型设备结构设计中。
