多腔注塑螺钉支撑固定模具结构

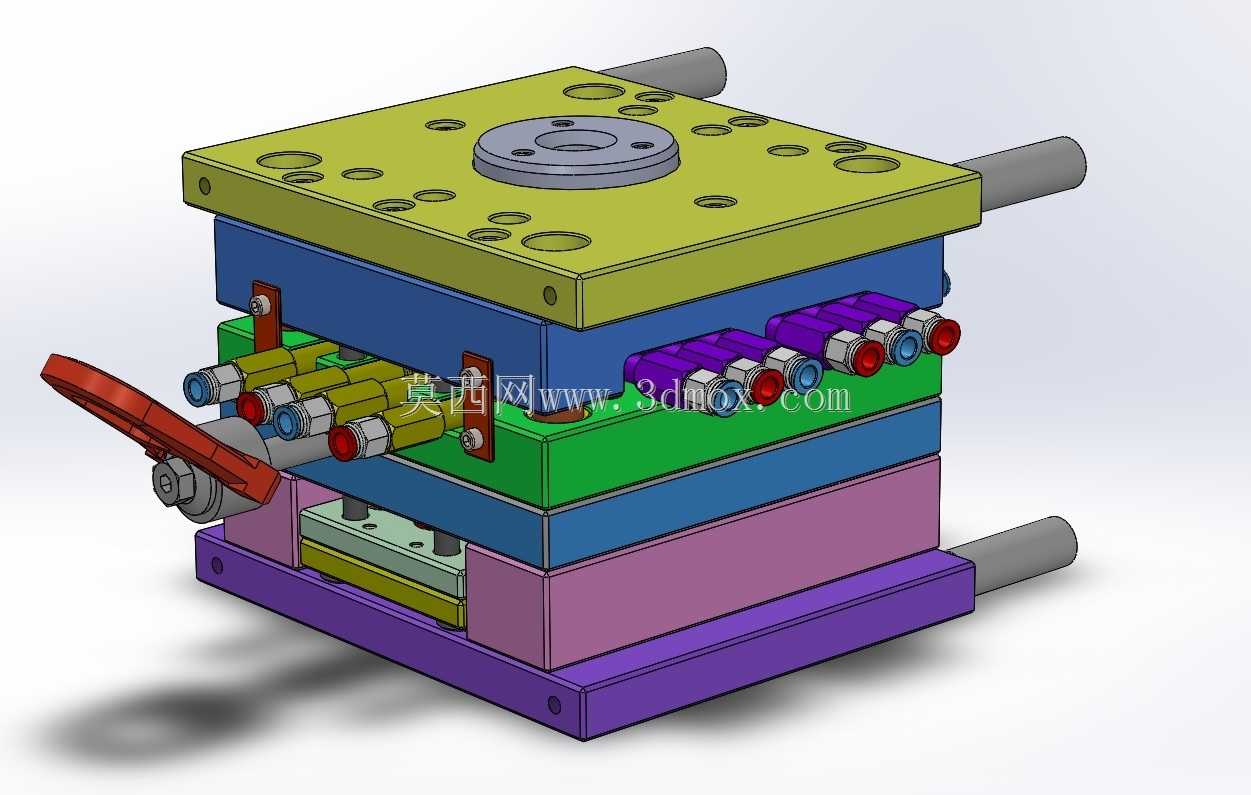

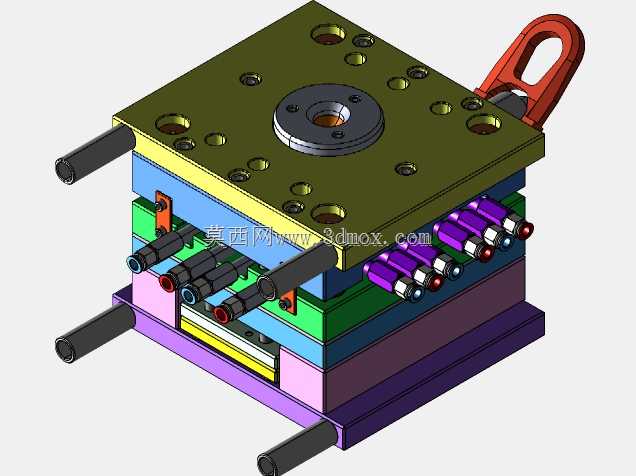

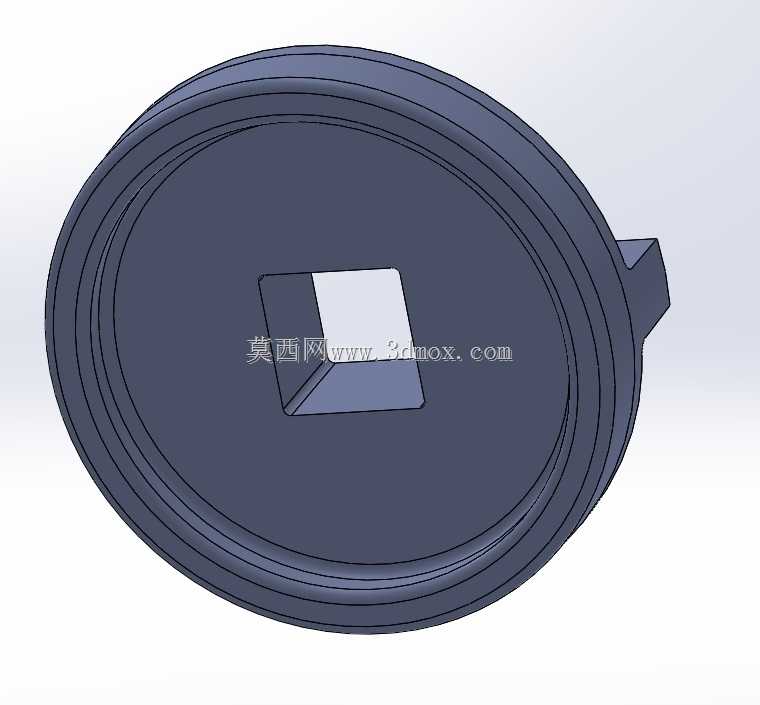

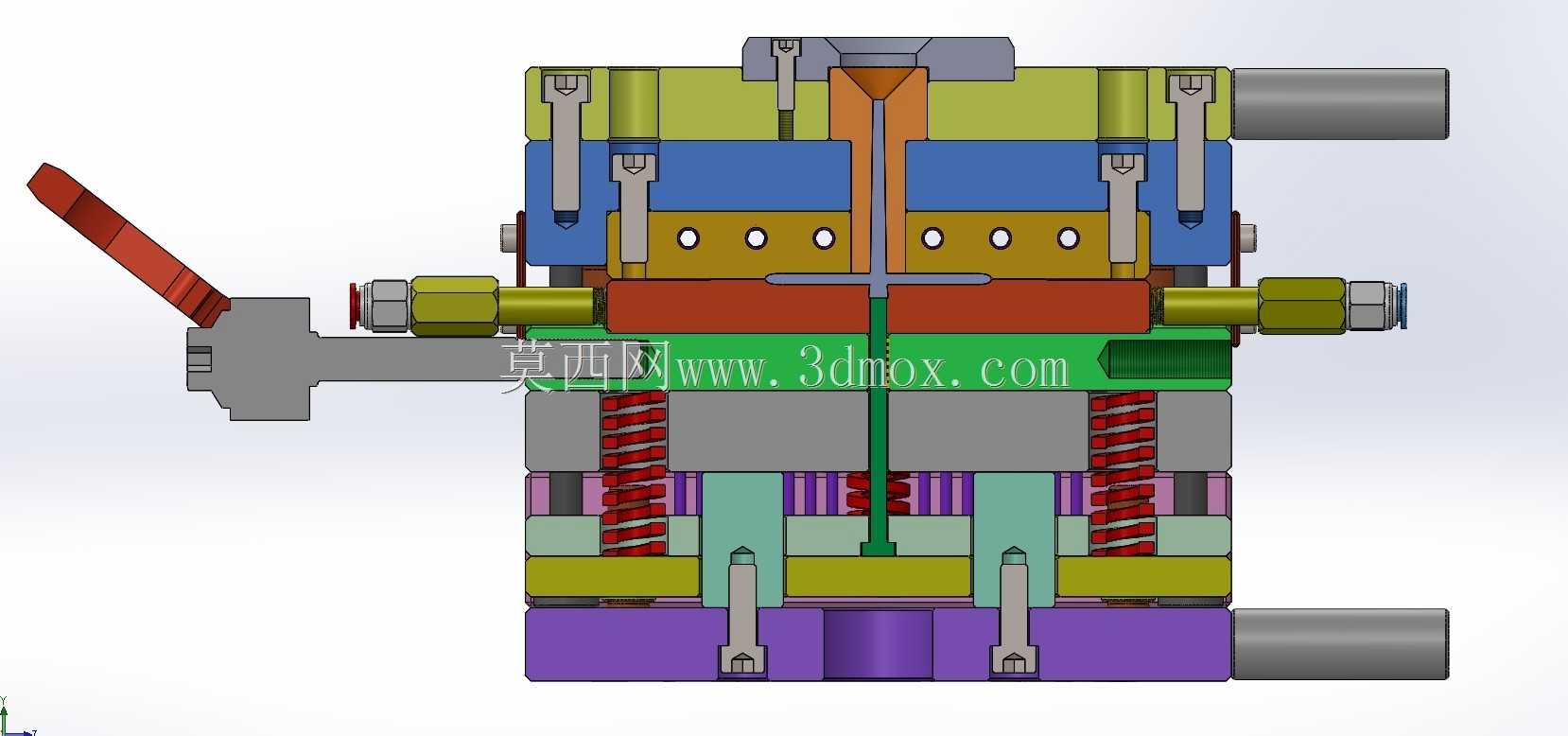

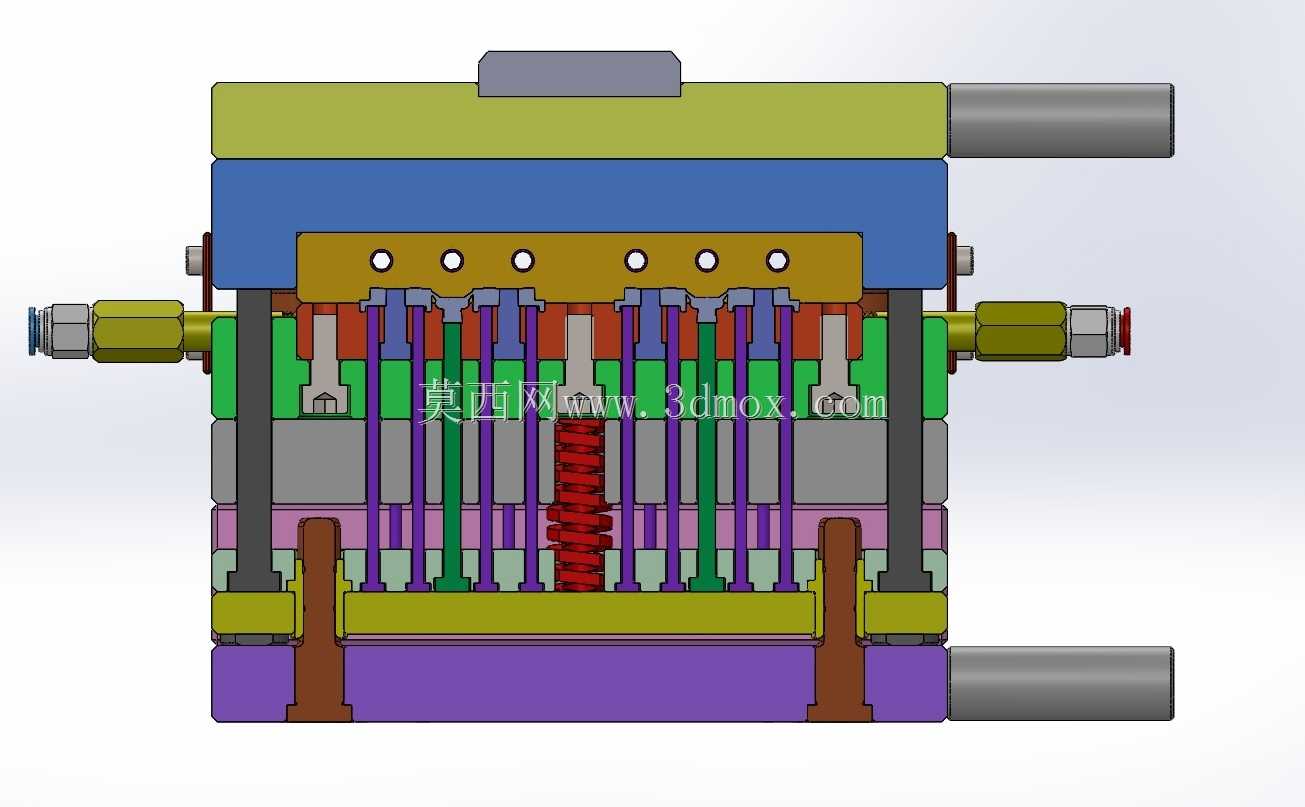

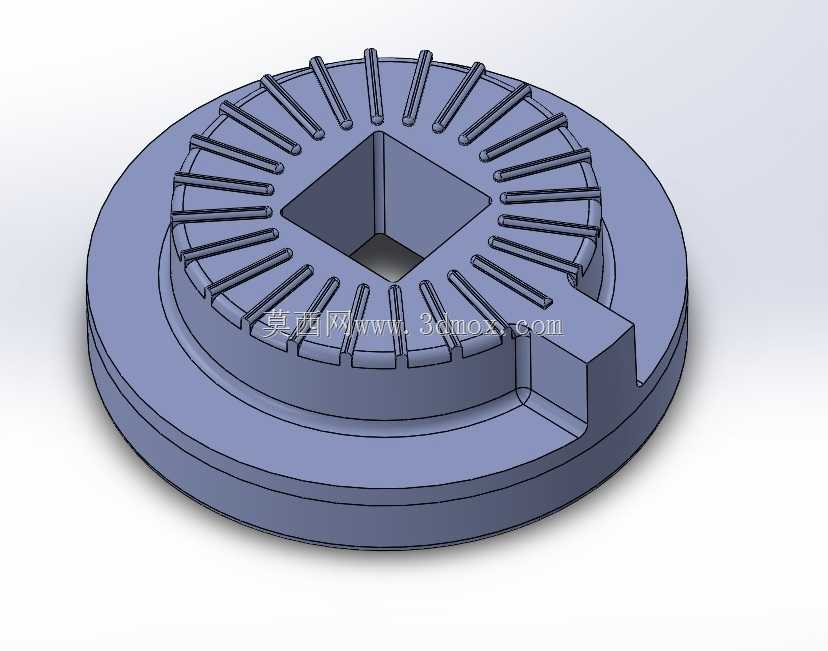

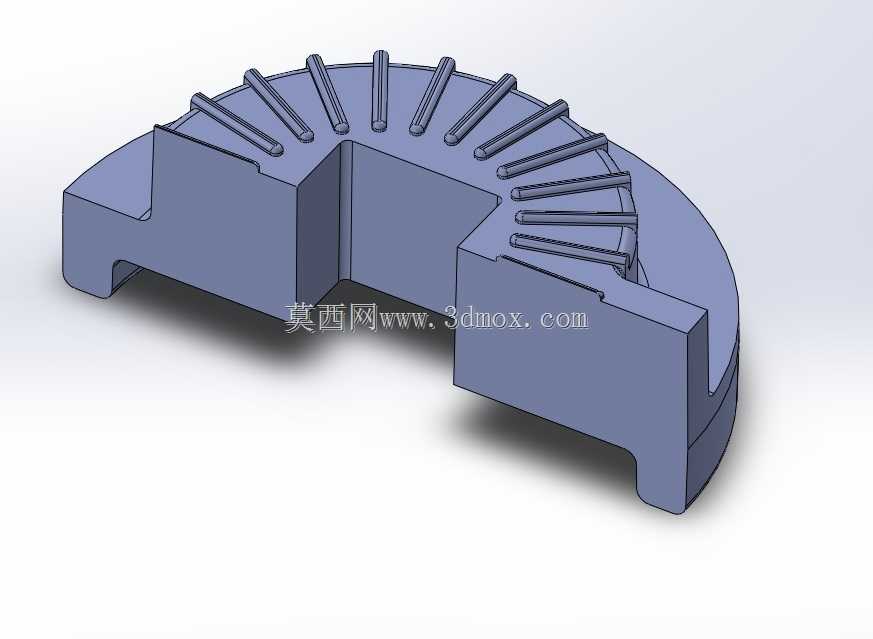

塑胶注塑生产现场常遇到小尺寸支撑件成型时的型腔偏移问题，进胶不均导致的飞边、缺料会直接拉高后续修边的人工成本，这套多腔模具的结构设计刚好对准这类量产痛点。叠层排布的型腔板做了等距的定位销孔阵列，每一块模板的销孔同轴度公差控制在0.02mm以内，合模时不会出现单腔错位的情况，侧面排布的水嘴接头做了颜色区分，红蓝标识分别对应进出水路，接水时不会出现管路接反导致的模温不均问题。手动快速夹的安装位做了沉台处理，夹合时的受力点刚好落在模架的加强筋位置，长期开合模不会出现模板边缘变形的情况，不同厚度的模板之间做了定位止口，叠装时不需要反复对齐边缘，靠止口的导向就能直接落位。型腔区域的排气槽开在分型面的边角位置，深度控制在0.015mm，既能顺畅排出型腔内的空气，又不会让熔融塑胶溢出形成飞边，顶部的法兰定位圈和注塑机的炮筒同轴度做了适配调整，装模时不需要反复调校中心，吊环孔的位置分布在模架的重心两侧，吊装时不会出现模架倾斜的安全隐患。每一块模板的边角都做了C2倒角，搬运装配时不会划伤操作人员，水嘴的安装位做了密封槽预留，装O型圈时不会出现密封圈被挤压破损的情况，多型腔的流道做了平衡式排布，每一个型腔的进胶量误差控制在3%以内，成型出来的螺钉支撑件尺寸一致性更好，不需要后续逐个筛选尺寸。顶出机构的导向柱做了镀硬铬处理，长期往复顶出不会出现拉毛卡顿的情况，模架底部的支撑柱排布在型腔受力的正下方，注塑时不会因为射胶压力导致模板凹陷变形，整套结构没有多余的冗余设计，每一处细节都对应量产过程中会遇到的实际问题，不需要额外做二次改装就能直接上机生产。
