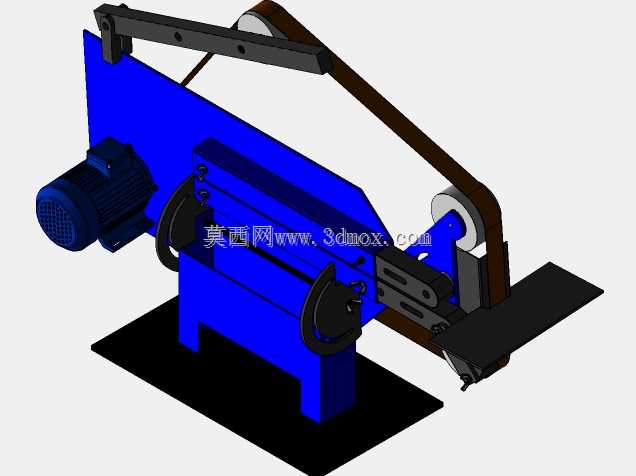

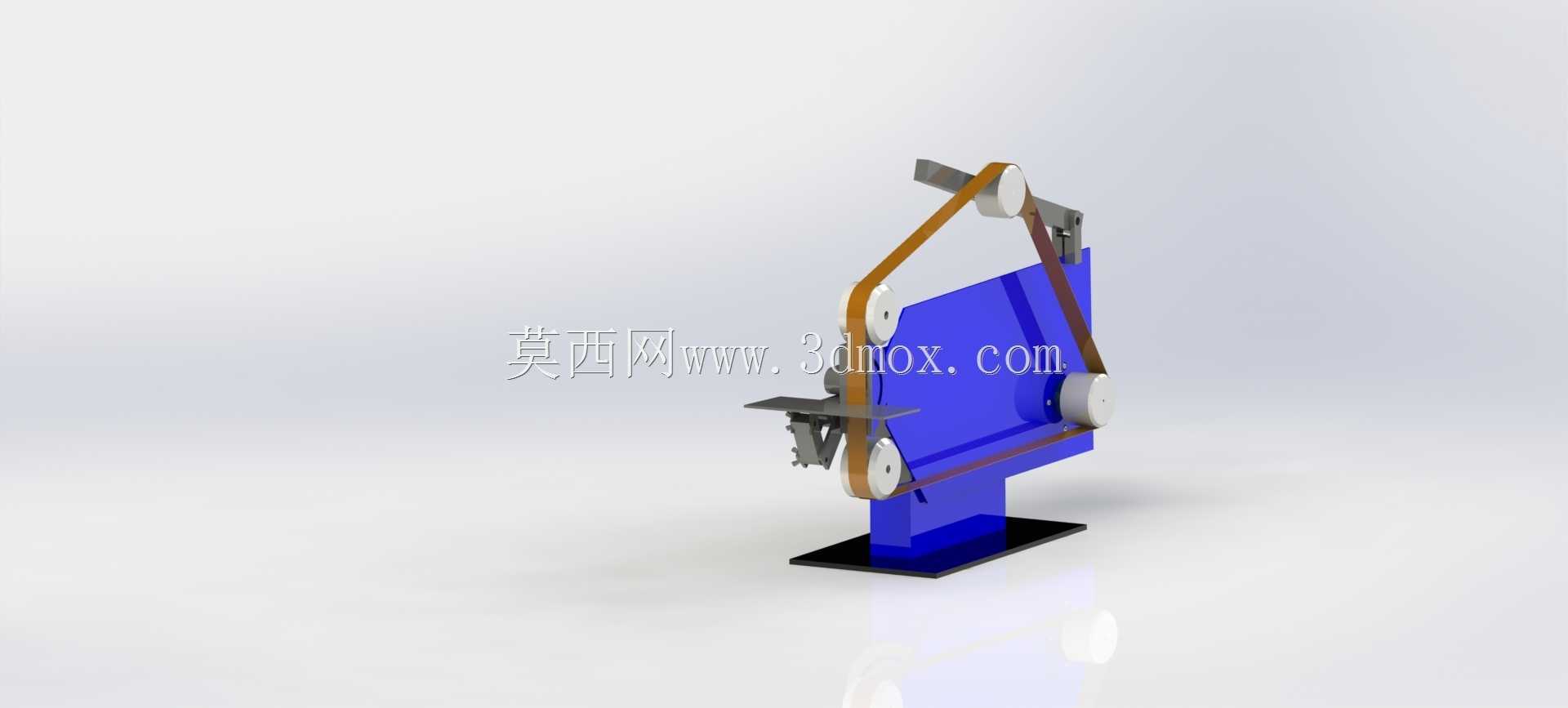

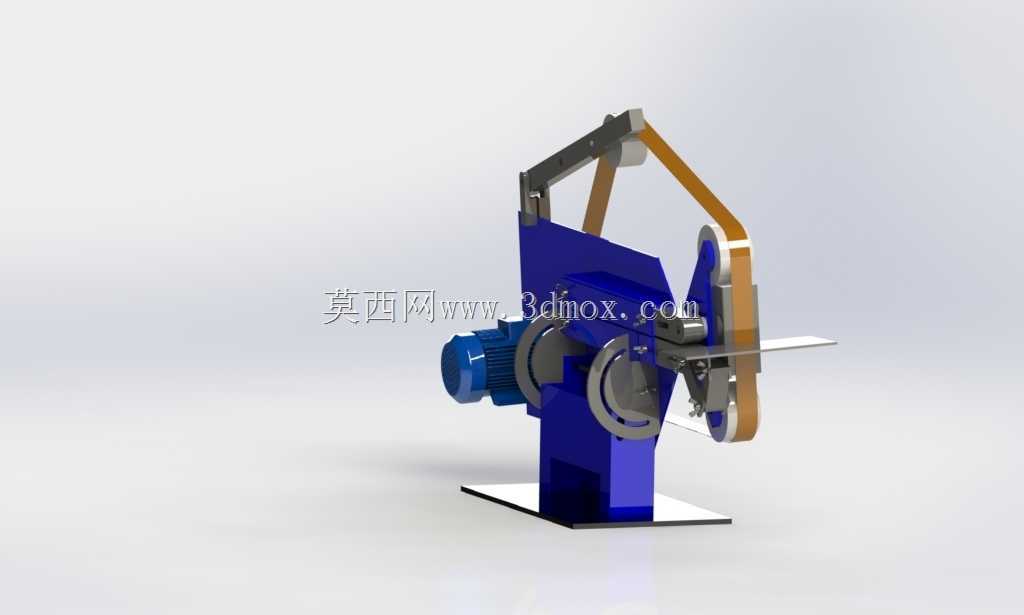

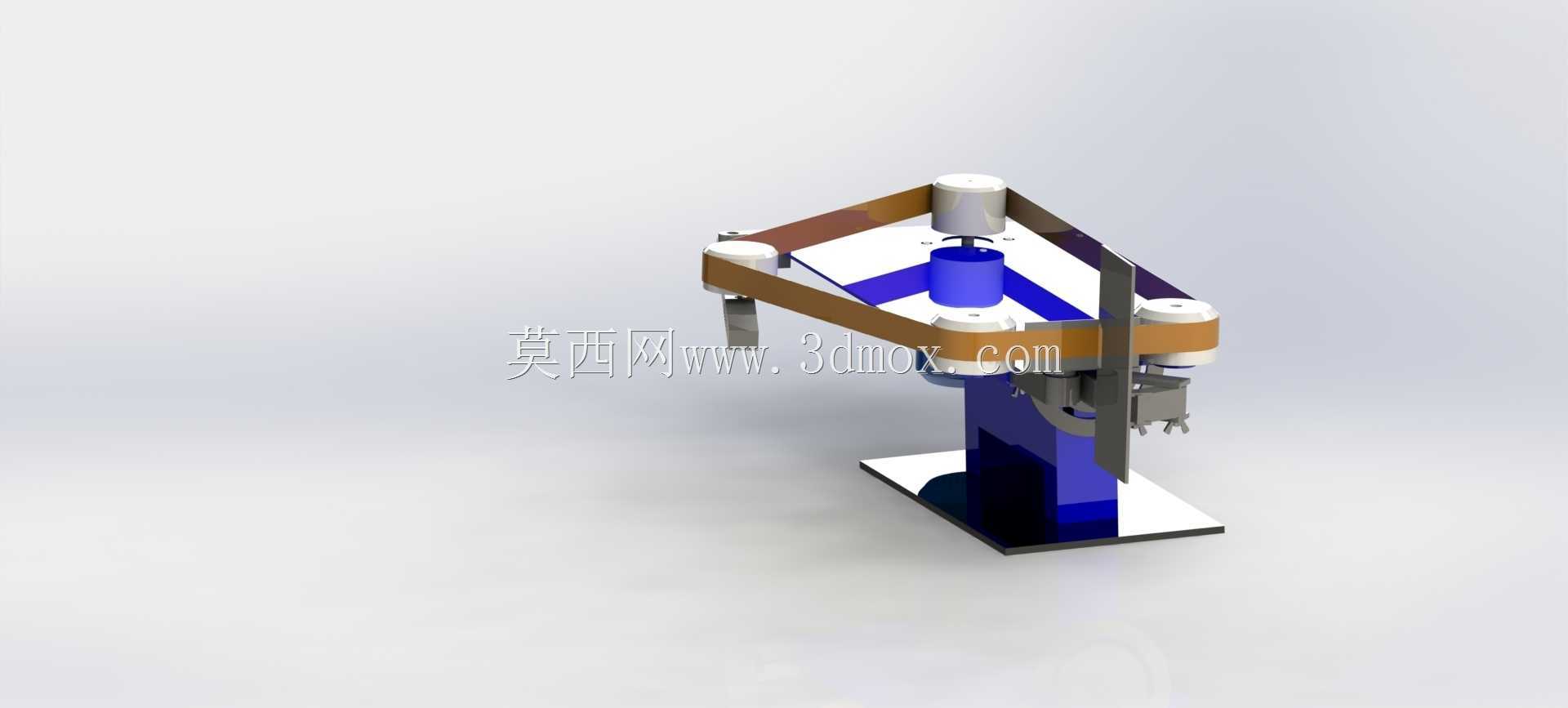

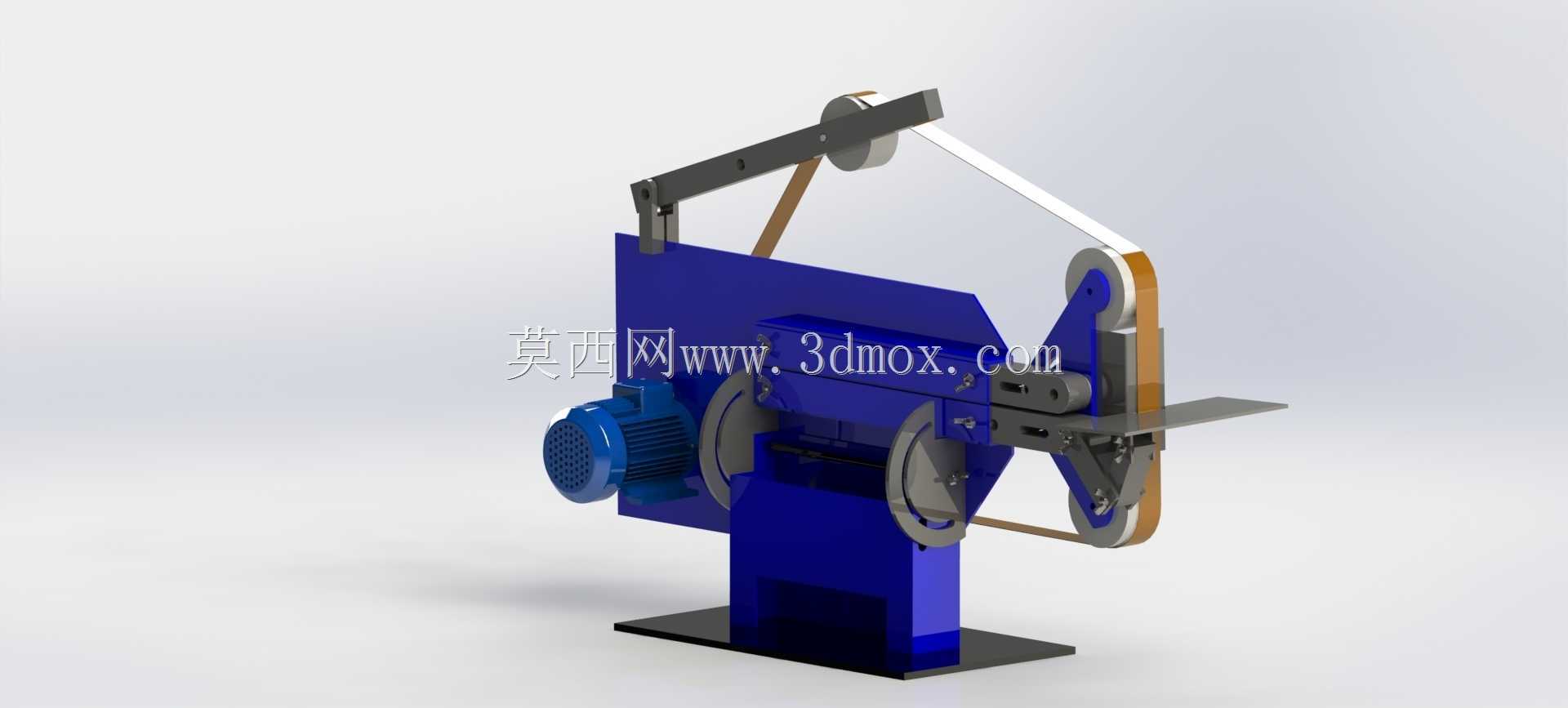

可快速切换工位的立式砂带打磨设备

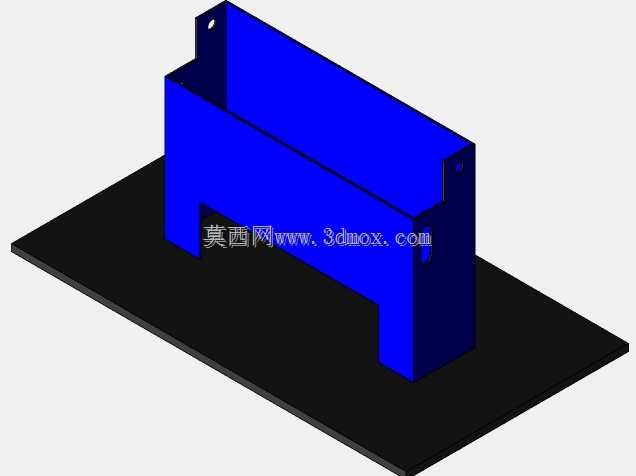

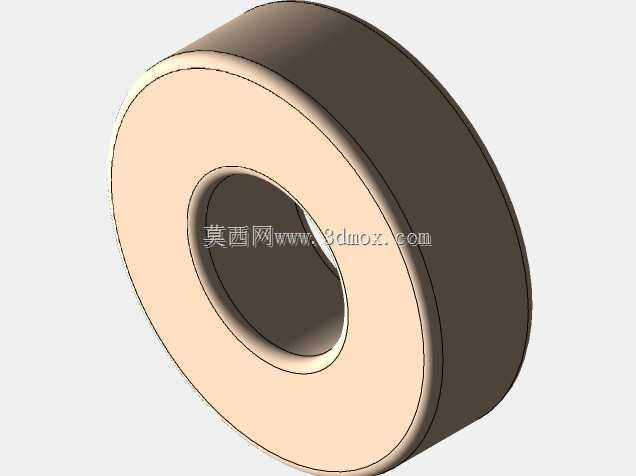

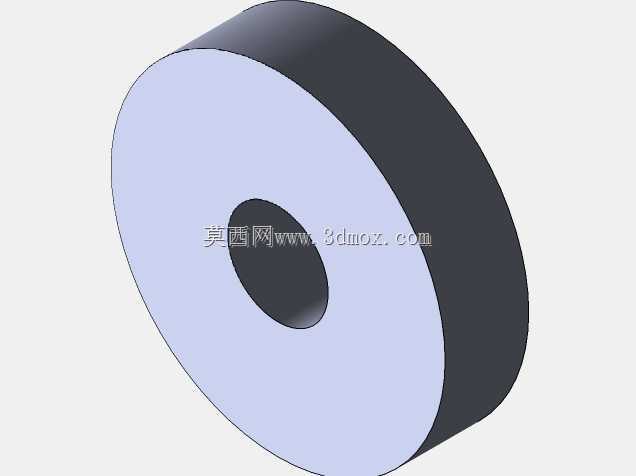

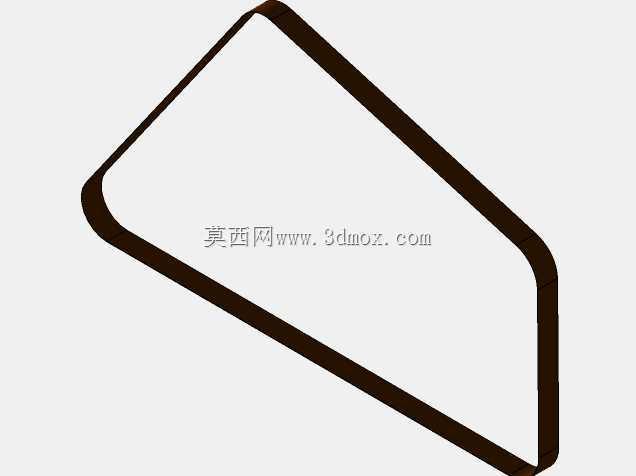

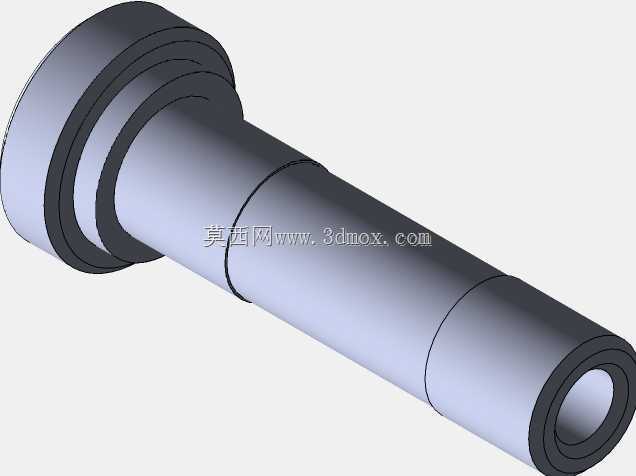

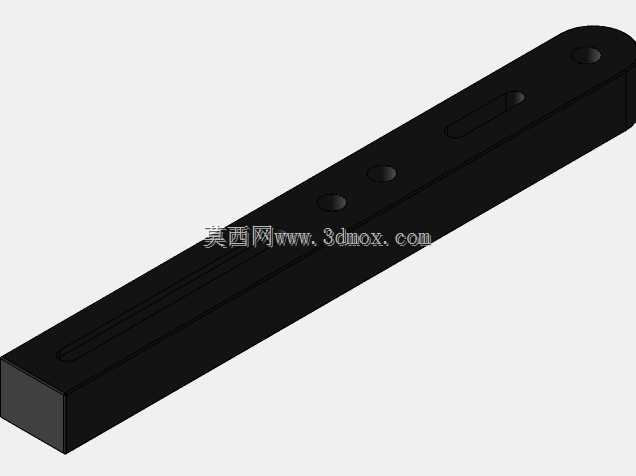

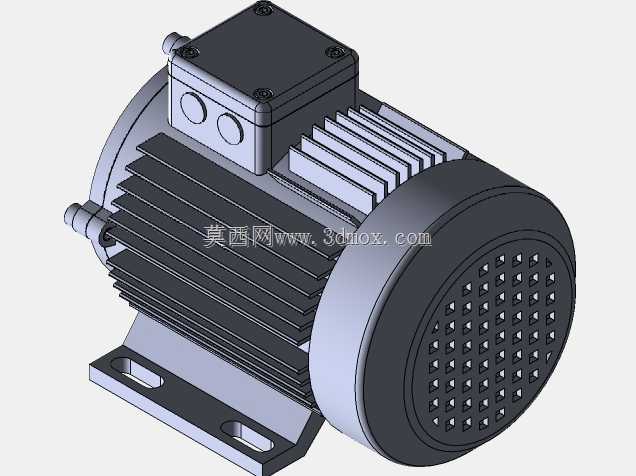

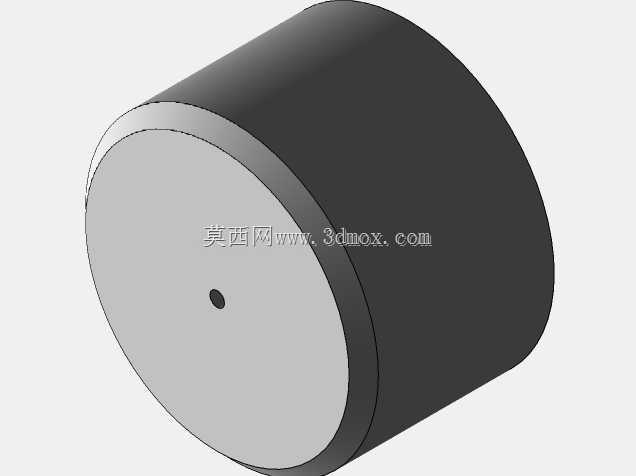

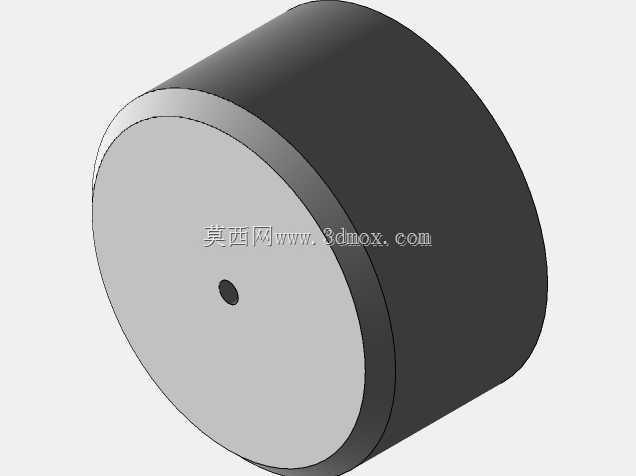

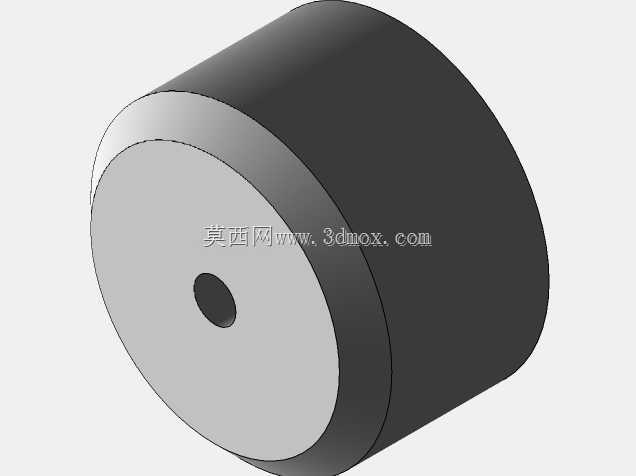

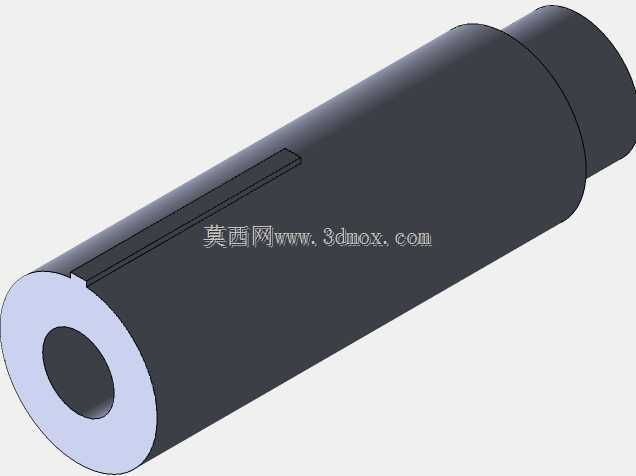

车间里手持角磨机打磨工件时，常遇到平面磨削和边角倒角要反复换工具、手持进给不稳导致磨削面凹凸不平的问题，这款立式带式磨床的结构设计，刚好戳中这类现场加工的痛点。设备的核心支撑座采用加厚钢板折弯焊接成型，底座预留了四个地脚安装孔，既可以直接锁在车间固定工作台面上，也能搭配移动脚轮做成可推移的工位，适配小批量多工位的加工场景。磨头的摆臂转轴处做了阻尼可调的锁紧结构，不需要额外插销固定，扳动摆臂就能在水平磨削和垂直磨削两个工位间切换，整个切换过程不用拆卸任何零件，转轴配合面做了渗碳淬火处理，长期频繁扳动也不会出现旷量，避免磨削时磨头抖动影响加工精度。驱动电机直接通过法兰盘固定在机身侧方，省去了传统皮带传动的张紧调节结构，电机输出轴和主动轮的同轴度公差控制在0.02mm以内，运转时的振动幅度比普通皮带传动磨床低60%，打磨薄壁钣金件时不会因为共振导致工件变形。接触轮的橡胶层做了45度斜纹开槽，磨削时既能带走磨屑避免砂带堵塞，又能让接触面积均匀变化，不会在工件表面留下规律性的磨削纹路。砂带的张紧结构集成在摆臂末端，转动侧面的旋钮就能调节张紧力，更换不同粒度砂带时不需要借助额外工具，徒手就能完成拆装，张紧弹簧的弹力经过匹配调校，砂带高速运转时不会出现跑偏掉带的问题。工件托架的高度可以通过侧面的锁紧手柄无级调节，托架表面做了防滑滚花处理，推送工件时不会打滑，托架和接触轮的间隙控制在1mm以内，打磨小尺寸零件时也不会出现工件卡入间隙的安全隐患。机身的电气控制盒集成在底座正面，启停和进退按钮做了防水防尘处理，打磨时飞溅的磨屑和切削液不会渗入按键内部，控制线路全部走机身内部的穿线孔，外部没有明线，避免磨屑刮破电线造成漏电风险。整机的配重经过重心优化，即使摆臂抬到最高位置，设备也不会出现倾翻的情况，不需要额外浇筑混凝土地基固定，普通车间的水泥地面就能直接安装使用。
