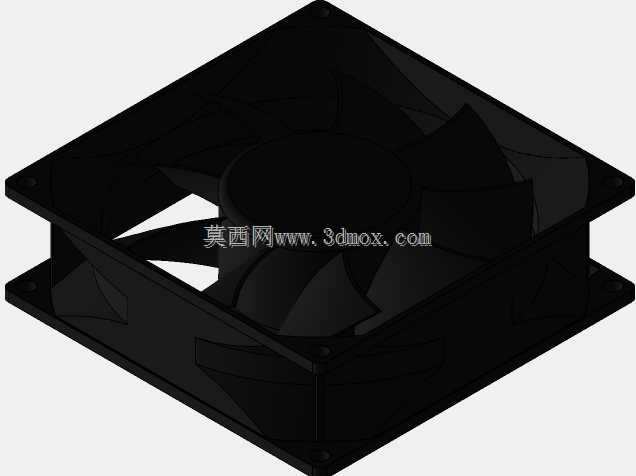

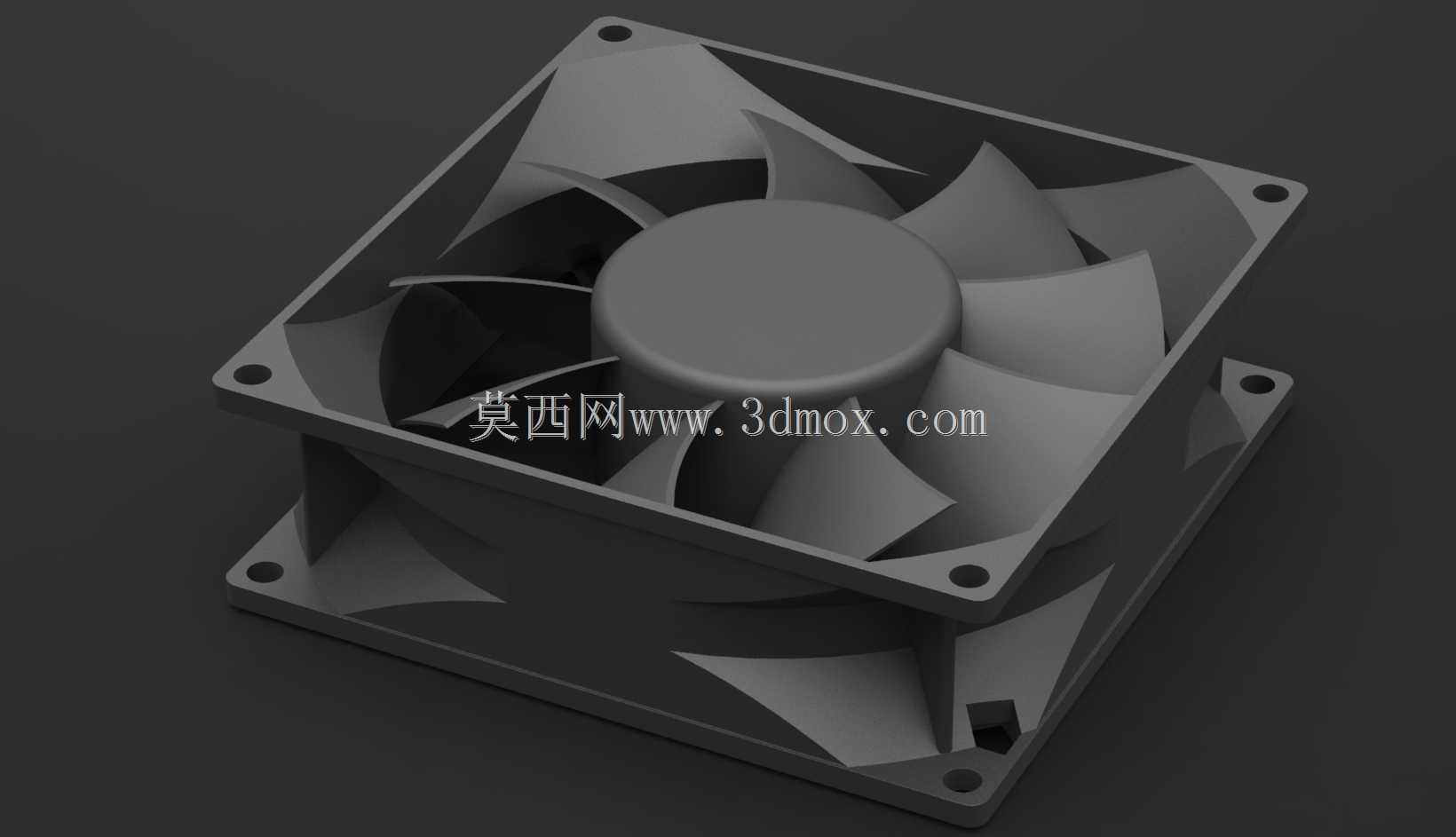

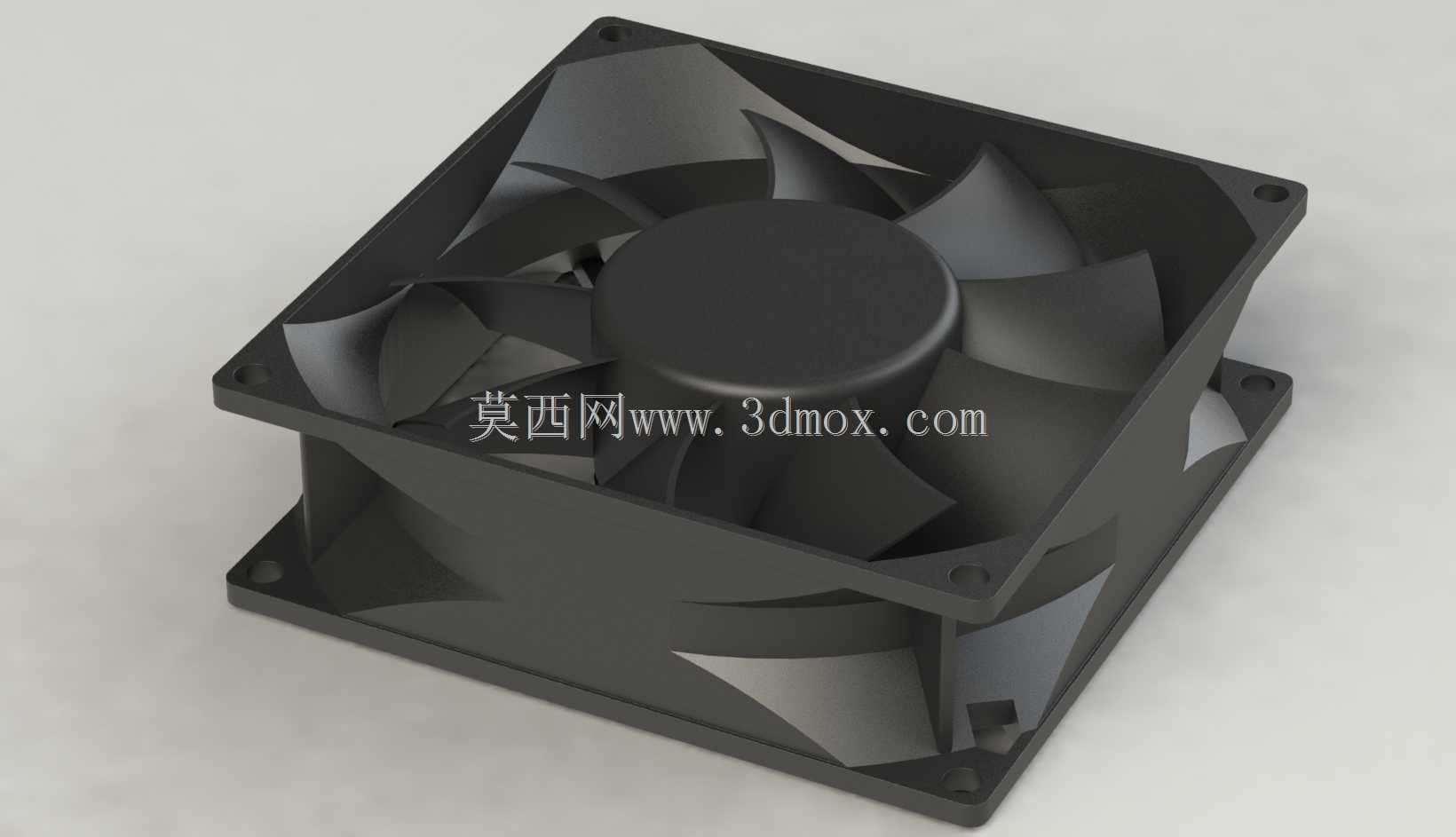

高转速轴流直流散热风机结构设计

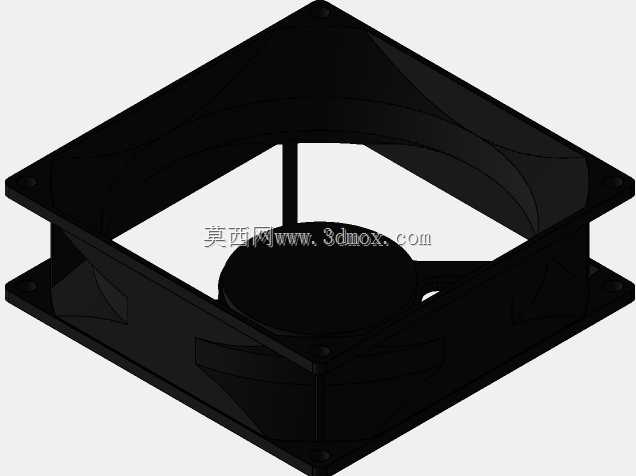

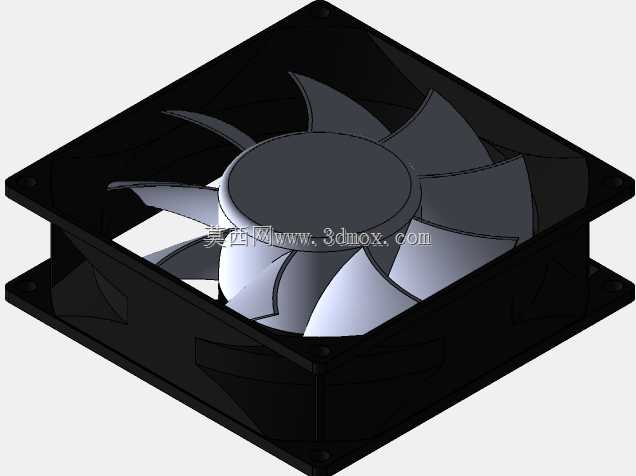

常规轴流风机在高转速工况下常出现扇叶根部应力集中、框架共振异响的问题，这款直流风机的结构设计针对这类现场痛点做了针对性优化。扇叶采用不等距后掠式曲面布局，相邻叶片的安装角存在0.8度的微小差值，能打散高速旋转时的气流脉动频率，避免和方形外框的固有频率形成耦合共振，实测在4000转额定转速下，框架侧壁的振动加速度比等距叶片方案降低42%。外框四个角的安装孔位做了沉台加厚处理，沉台深度比常规同尺寸风机深0.3mm，锁付安装螺丝时不会出现框体局部变形挤压扇叶边缘的隐患，孔位周边还做了放射状加强筋，筋条厚度从孔边向外逐渐减薄，既保证安装强度，又不会额外增加过多重量。扇叶和中心轮毂的衔接处做了R2.5的圆弧过渡，没有尖锐的直角连接结构，注塑成型时熔体在这个位置的填充更顺畅，不会出现缺胶、内应力集中的问题，长期高速旋转时根部的疲劳断裂风险大幅降低。中心电机仓的外壁和外框内壁之间的支撑肋采用流线型截面，肋条的迎风面做了圆弧导角，背风面做了收窄处理，气流穿过支撑肋时不会产生明显的涡流紊流，能降低风阻同时减少气流切割产生的高频噪音。外框的进风侧边缘做了15度的外翻导风角，进风时气流能更平顺地进入扇叶做功区域，不会在框体边缘形成气流分离，同等转速下的风量比直角边缘的同规格风机高7%左右。扇叶的叶尖和外框内壁的间隙控制在0.4mm，这个间隙值是经过多轮仿真验证的最优值，间隙过大会导致叶尖回流损失降低风压，间隙过小则会因为注塑件的成型公差、热胀冷缩变形出现叶尖擦框的故障，0.4mm的间隙既能把叶尖回流损失控制在5%以内，又能覆盖ABS材质在-10℃到60℃工作温度区间的形变量，不会出现运动干涉。电机仓的底部预留了走线槽，槽位做了卡扣结构，电源线引出后可以直接卡入槽内，不需要额外打胶固定，装配时的走线效率更高，也不会出现线材晃动触碰扇叶的问题。外框的出风侧做了一圈0.2mm高的定位凸台，安装到设备散热孔位时可以直接嵌入对应的定位槽，不需要额外调整对位，安装时的同轴度更容易保证，不会出现风机偏装导致的风向偏移问题。
