法兰连接立式NRV单向止回阀结构

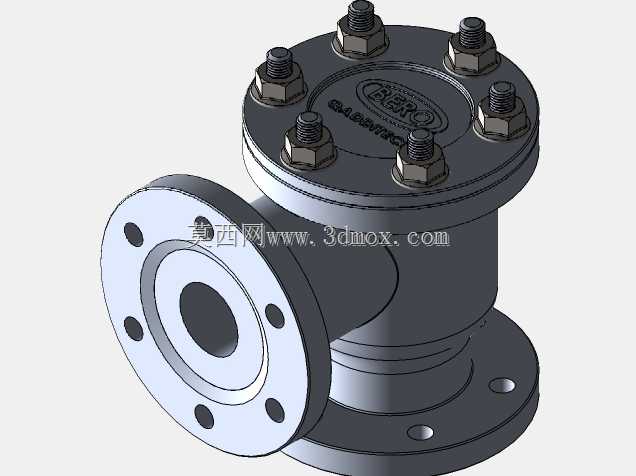

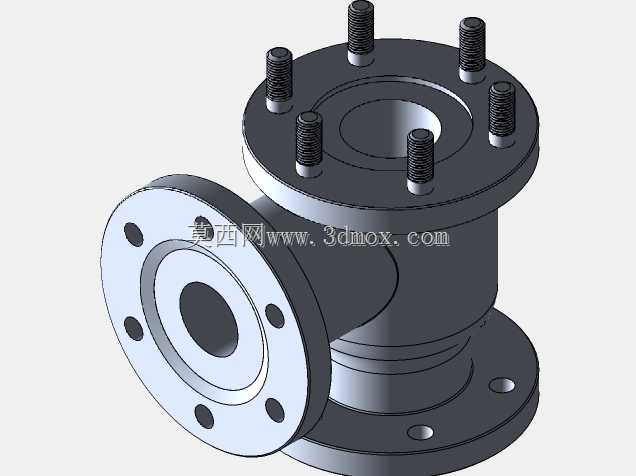

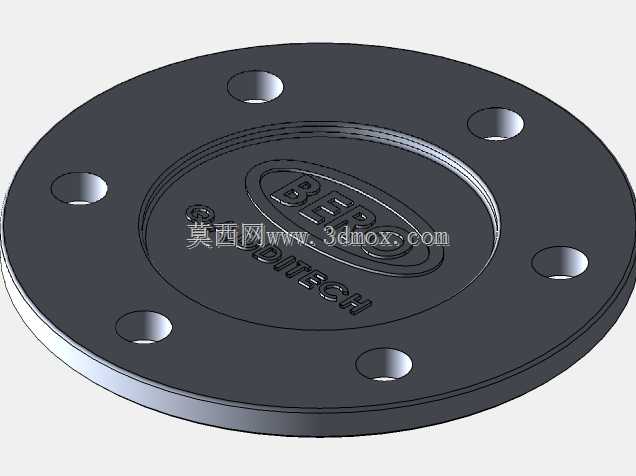

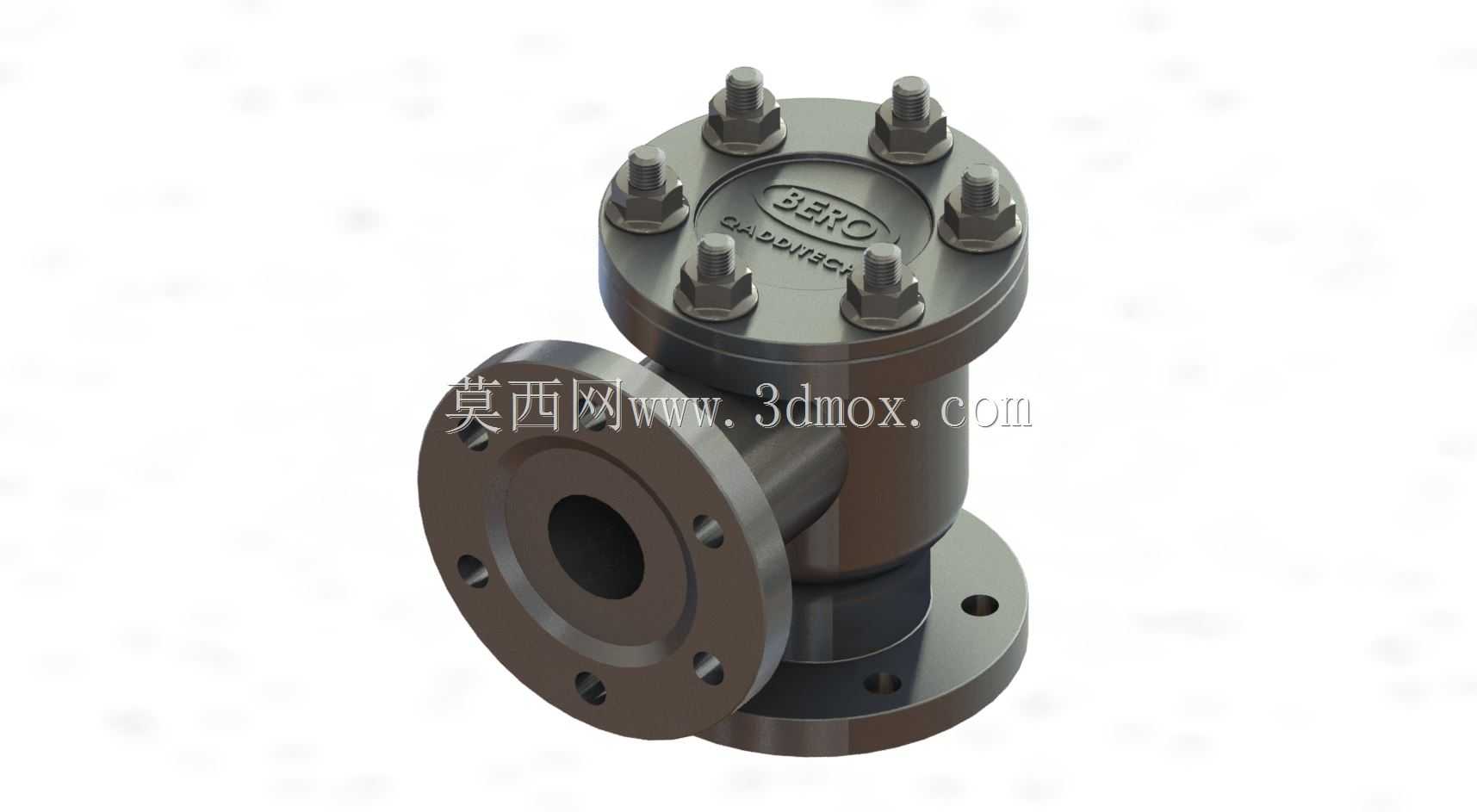

在炼油装置的工艺管线上，介质倒流是极易引发泵组叶轮反转、塔器压力波动、催化剂床层冲蚀的核心风险点，这类立式法兰连接的NRV止回结构，正是针对垂直管段安装场景开发的逆止部件，和水平安装的旋启式止回阀不同，该结构依靠阀瓣自重与介质正向压力实现密封，不需要额外设置配重或者外置铰接结构，整体轴向尺寸更紧凑，适合管廊垂直段、泵出口垂直上升段这类安装空间受限的位置。从实际使用场景来看，这类止回阀常布置在离心泵出口垂直管段、蒸馏塔进料垂直管线、蒸汽凝结水回收垂直管路中，当介质正向流动时，来自管线下方的介质压力会顶开内部升降式阀瓣，让介质从侧部法兰口流出，流道经过圆弧过渡设计，尽可能降低介质流经时的局部阻力损失，避免在阀腔内部形成涡流区造成杂质沉积；一旦上游介质压力下降或者出现停泵工况，阀瓣会在自身重力加上下游介质背压的作用下快速回落，压合在阀座密封面上，彻底切断介质反向流动的通路，避免下游带压介质倒窜回上游设备，引发设备损坏或者工艺参数紊乱。设计这类结构的时候，首先要考虑的是安装边界的匹配性，底部法兰用于和垂直方向的上游管线对接，侧部法兰用于和水平方向的下游管线对接，两个法兰的密封面尺寸、螺栓孔分布圆直径、螺栓孔数量与孔径都要和对应压力等级的管线法兰标准匹配，保证安装时不需要额外加工过渡连接件。顶部阀盖采用多螺栓均布压紧的结构，六颗紧固螺栓沿阀盖圆周均匀分布，拧紧时按照对角顺序逐步加载，保证阀盖和阀体之间的密封垫片受力均匀，不会出现局部压溃或者密封间隙不均的问题，这种顶部可拆的结构也方便后期检修时，不需要把整个阀门从管线上拆下来，只需要松开顶部阀盖螺栓，就可以取出内部的阀瓣、阀座组件进行密封面研磨或者易损件更换。阀腔内部的导向结构是设计的核心细节，阀瓣的升降行程被控制在合理范围内，阀瓣外侧的导向筋和阀体内壁的导向槽配合，保证阀瓣回落时能够精准对中阀座密封面，不会出现偏卡导致密封失效的问题，导向间隙的取值要兼顾运动灵活性与对中精度，间隙过小容易因为介质中的杂质卡涩导致阀瓣无法正常启闭，间隙过大则会导致阀瓣回落时偏斜，密封面贴合不严引发内漏。从外形尺寸来看，该结构的整体高度要满足阀瓣全开时的行程空间需求，侧部法兰的中心高度要和同管径水平管线的中心标高匹配，底部法兰的安装端面平面度要控制在标准要求范围内，避免安装时因为法兰面倾斜导致密封垫片受力不均。在炼油装置的实际应用中，这类止回阀的流道设计还要考虑介质含固体颗粒的工况，阀腔底部没有容易积留杂质的死角，介质正向流动时可以将少量沉积的杂质冲刷带走，避免杂质卡在阀瓣和阀座的密封面之间导致密封失效。和对夹式止回阀相比，这种法兰连接的结构密封可靠性更高，适合中高压的工艺管线使用，不需要依赖管线法兰的夹持力来承受阀门的工作压力，阀体本身的结构强度可以满足对应压力等级的强度要求，在做水压强度试验的时候，阀体、阀盖的承压壁不会出现渗漏或者塑性变形。另外，顶部阀盖上的标识区域会标注阀门的公称压力、公称通径、流向标识，安装时可以直观判断阀门的安装方向，避免装反导致管路不通。在三维建模过程中，要特别注意法兰螺栓孔的位置度公差，保证和标准法兰的互换性，阀瓣和阀座的密封面配合角度要准确，还原实际的密封接触状态，内部流道的过渡曲面要做顺滑处理，避免出现建模时的棱角导致后续做流体仿真时出现不必要的局部湍流误差，所有配合面的间隙要符合实际装配要求，比如阀盖和阀体的配合止口、阀瓣和导向结构的配合间隙，都要按照实际加工公差来设定，让模型可以直接用于后续的工程出图、装配干涉检查以及工艺工装设计参考。
