教学演示用透明结构液压泵三维造型

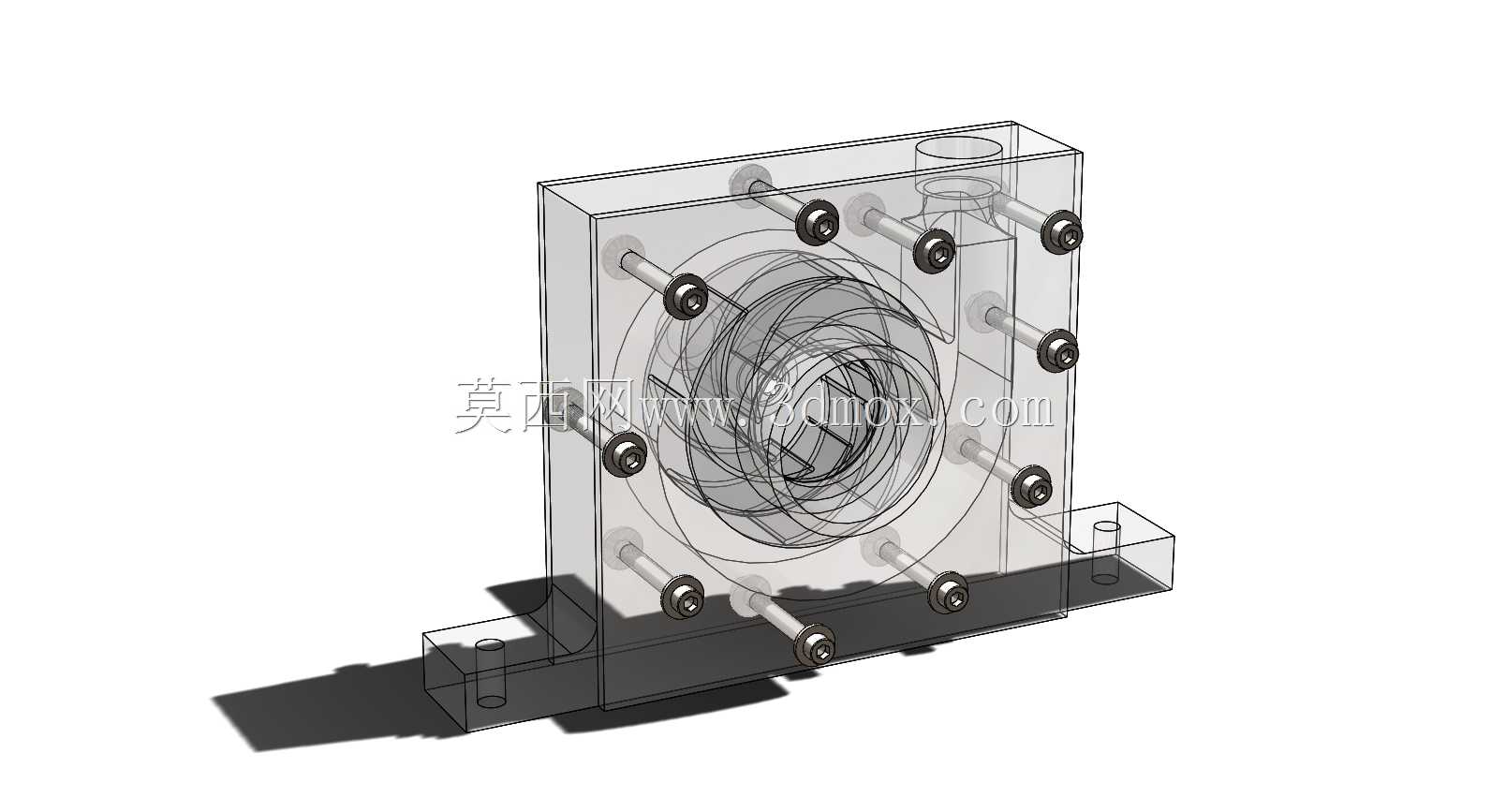

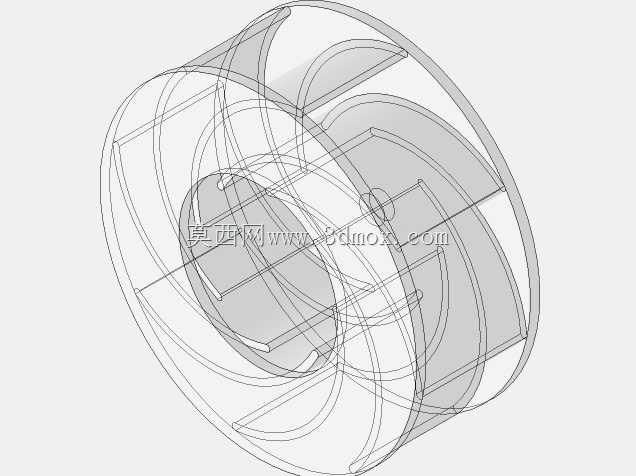

这款透明结构的液压泵，核心定位是职业院校液压传动课程、企业新员工液压系统培训的可视化教具，区别于工业现场使用的金属壳体泵，它采用透明耐压材质制作泵体外壳，能让观察者直接看到泵内部的叶轮、流道、配流结构以及螺栓紧固的装配关系，解决了传统金属泵教学时无法直观展示内部工作状态的痛点。在实训课堂上，讲师可以配合染色的演示流体，直接演示泵的吸油、压油全过程，学员能清晰看到流体在泵腔内部的流动路径、叶轮转动时的容积变化，甚至能观察到困油现象产生的气泡动态，比单纯看二维原理图、解剖静态标本的教学效率提升很多。

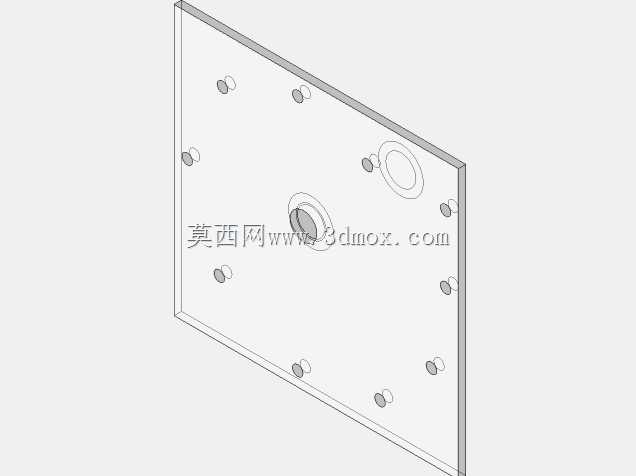

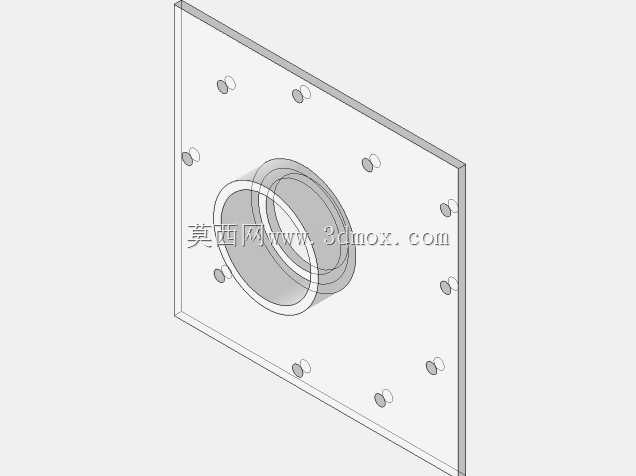

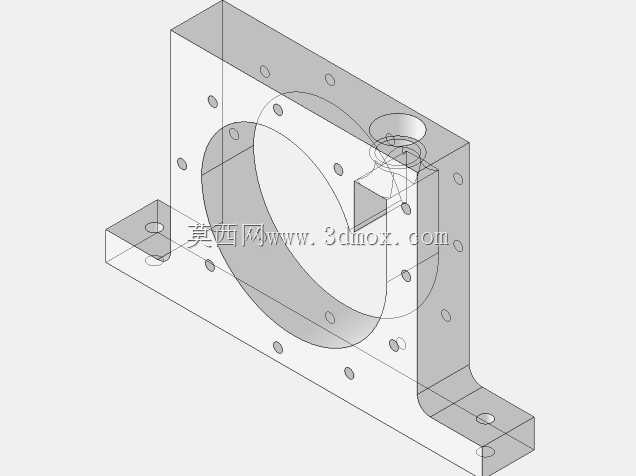

从设计思路来看，这款泵的建模完全参照实际工业用叶片泵的真实结构比例做等比例还原，没有为了简化制作而省略核心结构：泵体的安装底座保留了真实的地脚安装孔位、定位销孔，和现场实际安装的泵尺寸边界完全一致，学员在学习完内部结构后，也能直接练习泵的安装找正、管路对接的实操模拟。泵体侧面的进出油口采用标准的液压管螺纹接口尺寸，和工业常用的液压管路接头完全匹配，甚至连接螺栓的规格、沉孔深度、密封槽的尺寸都严格按照液压元件的设计规范制作，不会出现教具和实际工业设备脱节的问题。

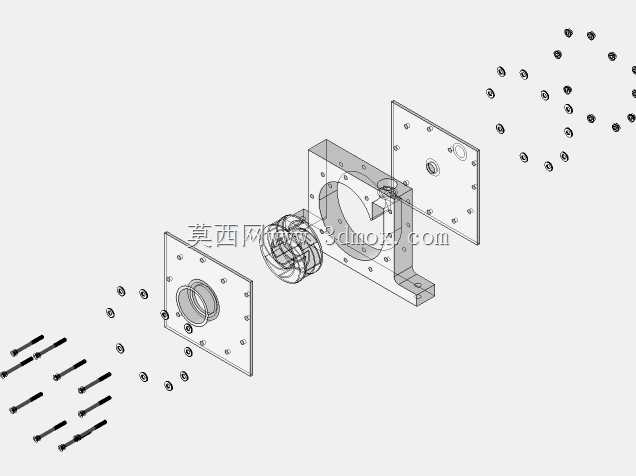

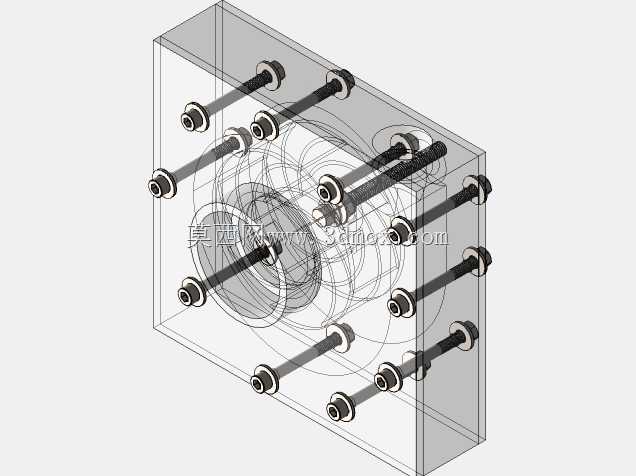

在功能特性上，透明泵体的材质选用了耐低压、高透光的工程材料，既能承受教学演示时的低压流体循环，又不会因为材质透明度差影响内部结构观察；所有的紧固螺栓都做了和实物一致的六角头结构，甚至螺栓的拧紧顺序标识都在泵体法兰上做了隐性标注，讲师可以借助这个模型讲解液压泵装配时的螺栓对角拧紧工艺要求。泵的内部流道做了圆滑过渡处理，完全符合液压泵流道的设计要求，演示时不会出现因为流道突兀导致的流体紊乱，影响教学演示效果。

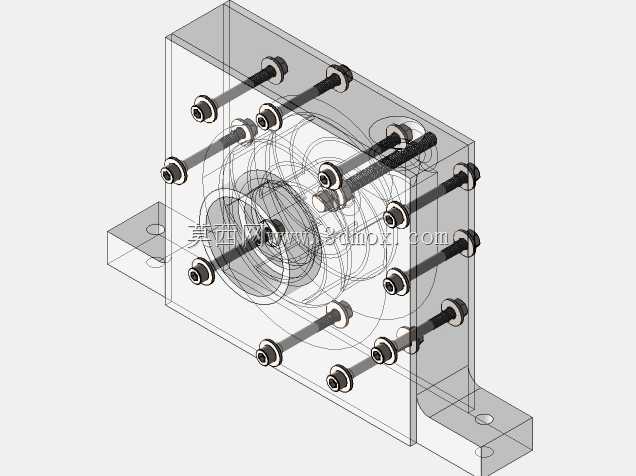

从安装边界来看，这款泵的底座安装孔距、中心高、进出油口的中心高度都和常用的中低压叶片泵安装尺寸一致，整体外形的长宽高控制在实训台可容纳的范围内，不需要额外定制安装支架，可以直接固定在现有液压实训台的安装面板上。泵的轴伸尺寸也和标准液压泵一致，可以配套实训台的标准驱动电机、联轴器，不需要额外加工转接件，学校采购后可以直接接入现有实训系统使用，不需要额外改造实训台架。

在实际教学场景中，这款模型除了用来演示泵的工作原理，还可以用来讲解液压泵的故障排查：比如当模拟密封件磨损时，学员可以直接通过透明壳体看到内部泄漏的流路，理解内泄漏对泵容积效率的影响；当模拟入口过滤器堵塞时，能直接看到泵入口处的气泡产生过程，直观理解气蚀现象的产生原因，这些都是传统金属壳体泵无法实现的教学效果。建模过程中，所有的配合间隙都按照真实泵的装配公差做了还原，比如叶轮和泵体的间隙、配流盘和叶轮端面的间隙，都保留了真实的尺寸，不会出现为了建模方便把间隙做大或者做小的问题，让学员通过模型就能建立对液压泵装配精度的直观认知。
