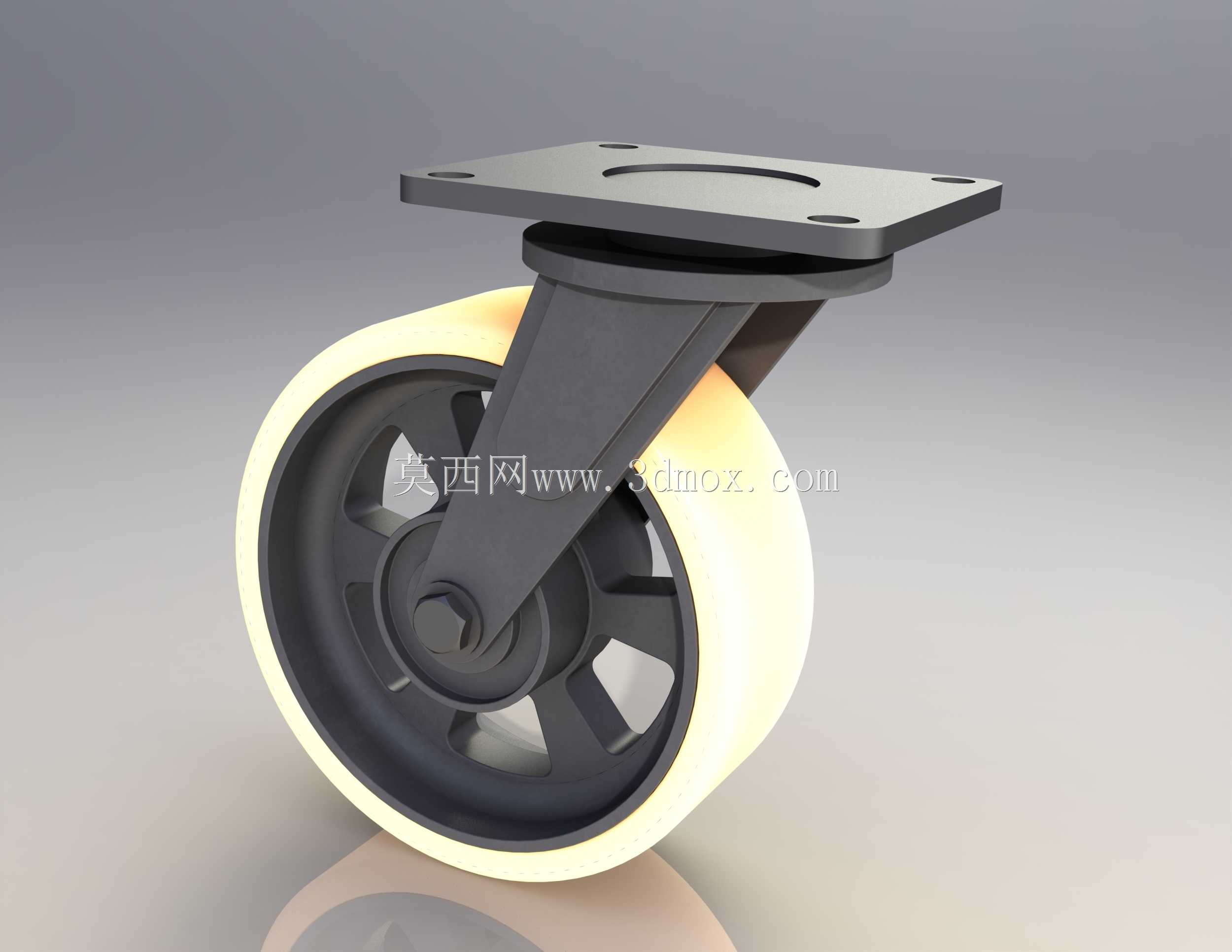

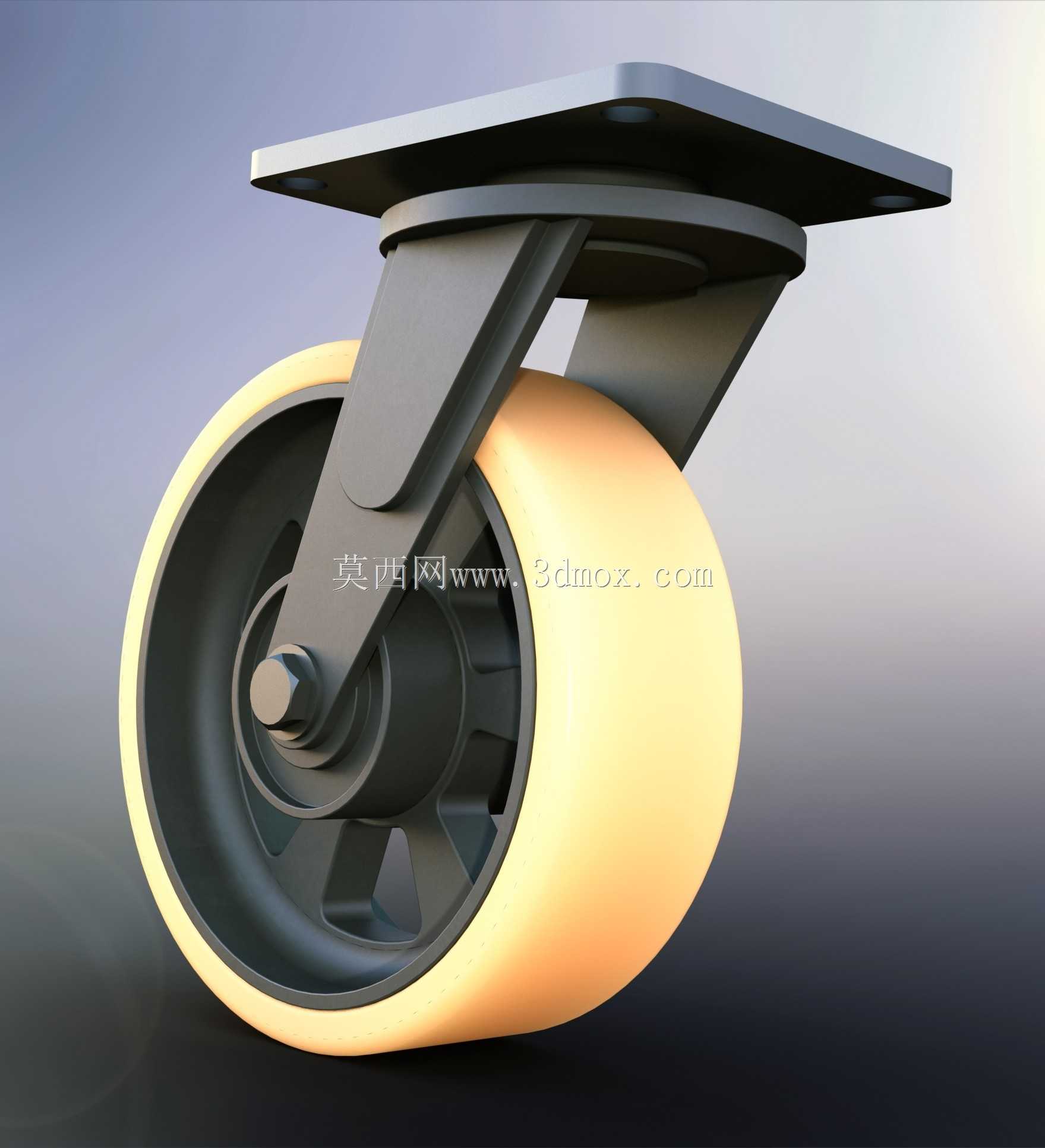

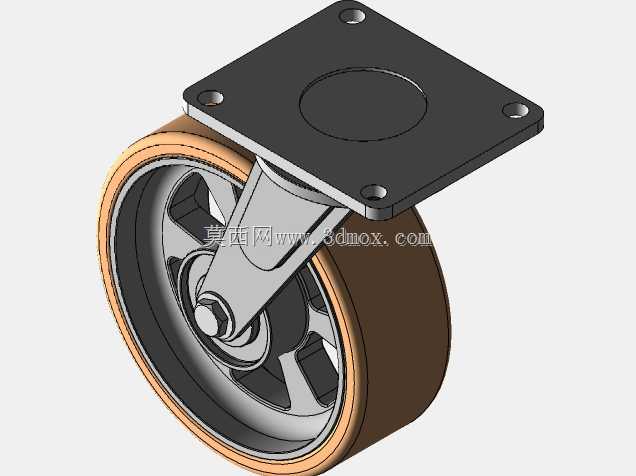

重载型200mm直径万向工业脚轮

重型仓储货架与AGV转运小车的轮组失效，七成以上源于支架与轮面的载荷匹配失衡，常规小直径脚轮在2吨以上静载工况下，轮轴剪切应力往往超出许用值30%，转向支架的焊接热影响区也容易出现应力集中开裂。这款200mm直径脚轮的结构设计，恰好针对这类现场痛点做了针对性的结构优化。轮面采用改性聚氨酯浇注成型，邵氏硬度控制在92A左右，既保留了足够的承载能力，又能在环氧地坪、水磨石地面滚动时不会留下压痕，轮芯采用玻纤增强尼龙一体式注塑，省去了金属轮芯的包胶粘接工序，避免了长期使用后轮面脱胶剥落的隐患。顶部安装法兰采用8mm厚热轧钢板冲压成型，四个安装孔位做了沉台处理，安装时螺栓头完全沉入板面，不会突出干涉货架底部的安装平面，法兰与转向支架的连接采用双排推力球轴承，相比普通单排滚珠结构，侧向抗倾覆能力提升40%，在小车斜向过坎时不会出现支架卡滞或滚珠脱出的问题。支架的折弯处做了大圆角过渡，没有采用常规的直角折弯设计，消除了折弯处的应力集中线，经过12000次往复转向疲劳测试，折弯处没有出现微裂纹扩展。轮轴采用40Cr调质处理，轴端的卡簧槽做了倒角避让，装配时卡簧不会被槽口锐角刮伤失去弹性，轮体与支架之间预留了0.3mm的轴向间隙，既不会出现轮体窜动异响，又能在轮面受侧向力时留有微小形变余量，避免轴承受力过载。轮面的弧度采用中凸设计，接触地面的宽度控制在32mm，滚动时的接触应力分布更均匀，不会出现局部偏磨，在地面有细小铁屑、焊渣的车间环境里，轮面的圆弧造型也能顺利碾过杂物，不会被硬物硌出凹坑导致行走抖动。转向支架的侧面做了镂空减重设计，在不降低结构强度的前提下，单轮自重降低了18%，批量安装在大型转运设备上时，能有效减少设备的整体自重负载。
