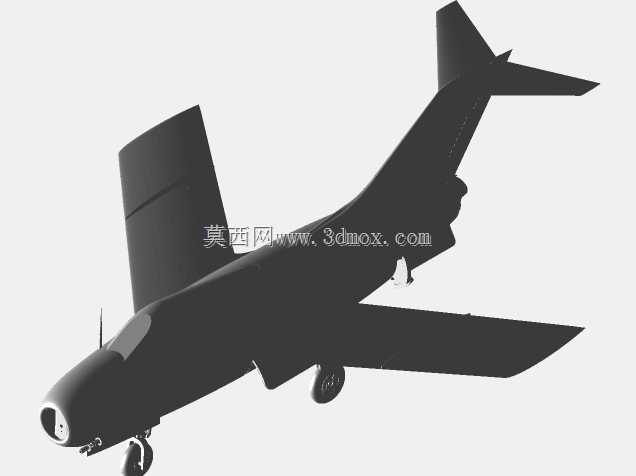

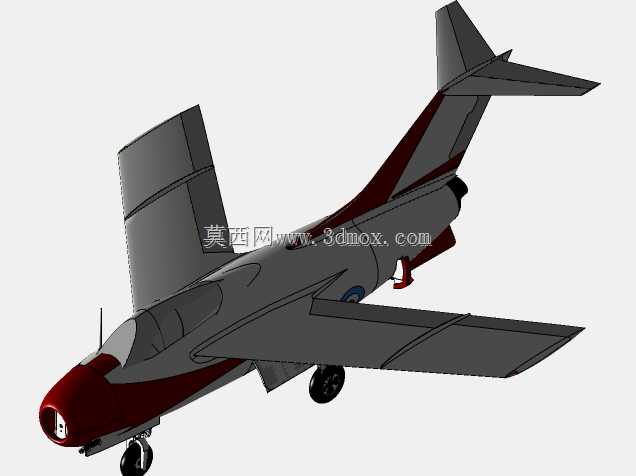

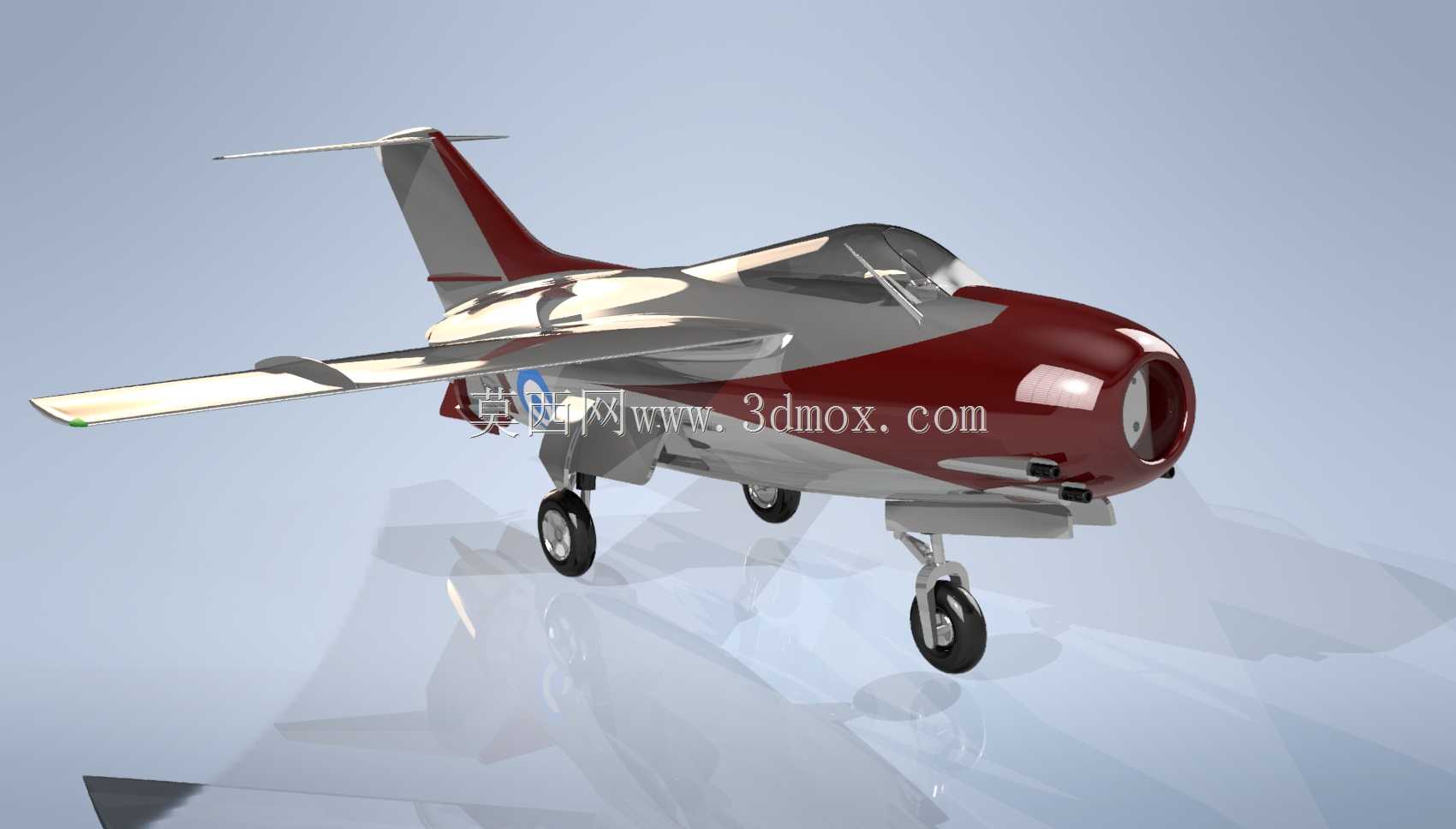

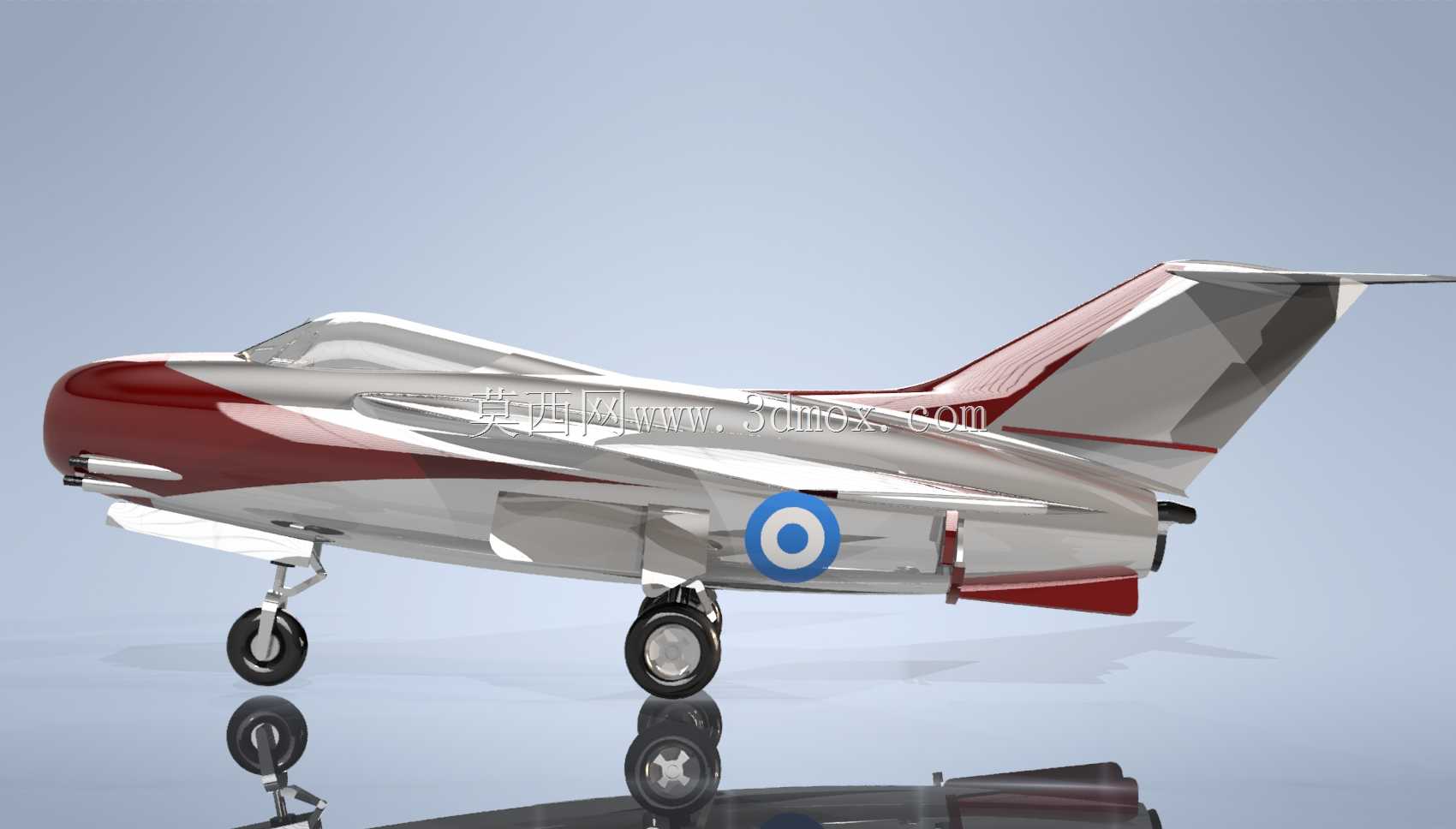

FMA IAe 33普尔基II喷气战机外观结构

早期喷气验证机的曲面蒙皮加工一直是航空试制阶段的核心痛点，薄铝板拉伸成型时极易在大曲率转角处出现应力开裂，尤其是机身与机翼衔接的翼根区域，曲面连续度直接决定蒙皮贴合后的气动阻力表现。这款普尔基II战机的机头段采用钝圆进气口设计，曲面过渡从唇口到座舱盖下缘全程保持G2连续，实际加工时需要分三段做蒙皮分片，每段的压型模胎都要对应曲面曲率做回弹补偿，避免铆接后出现表面凹陷。翼型选用的对称NACA16009剖面本身对加工公差要求极高，翼面上下的对称度偏差超过0.2mm就会在大迎角状态下产生非对称升力，这也是该机大迎角飞行特性的核心结构来源，建模时特意将翼肋的定位基准统一到机身纵轴，每根翼肋的安装角偏差控制在0.1度以内，避免后续装配出现翼面扭角误差。起落架的收放结构藏在机翼根部的舱室内，主起落架的减震支柱行程刚好适配薄翼型的内部空间，收放时的转动轨迹需要反复校核，避免与翼内的燃油舱、操纵线系出现干涉，前起落架的转向机构与座舱内的操纵舵面做了联动限位，地面滑行时的转向角度不会超过结构允许的极限。尾翼的后掠角度经过多轮调整，垂尾与平尾的衔接处做了小范围的整流填充，减少跨音速阶段的气流分离，水平尾翼的安装位置略低于机翼弦线，避免大迎角时机翼下洗气流直接冲击平尾导致操纵失效。机身侧面的机炮舱口做了凹陷式设计，舱门与蒙皮的接缝处做了阶差控制，高速飞行时不会在舱门位置产生额外的紊流，座舱盖的框架采用轻量化的铣削加工件，既保证结构强度又不会过多遮挡飞行员视野。整机的曲面分块完全适配当年阿根廷航空制造厂的现有加工能力，没有超出当时铝板拉伸、铆接的工艺上限，五个原型机的试制过程中，这套曲面分片方案让蒙皮加工的废品率降低了近四成，也为后续同类布局的轻型喷气战机试制提供了可参考的结构适配思路。
