隐身布局概念战斗机外观结构设计

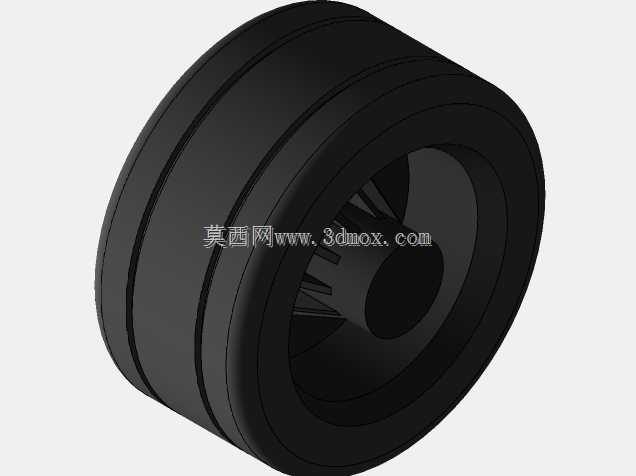

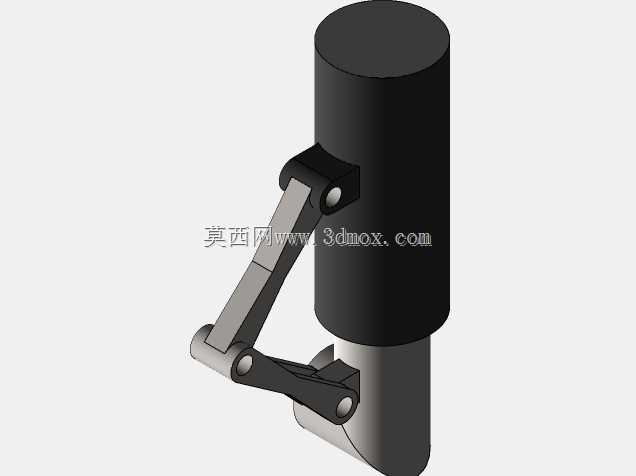

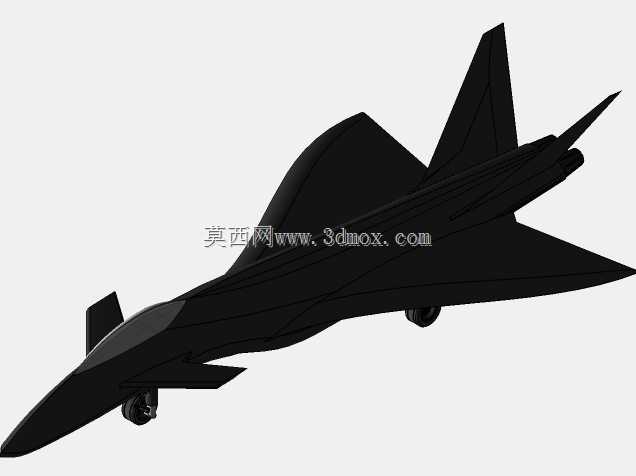

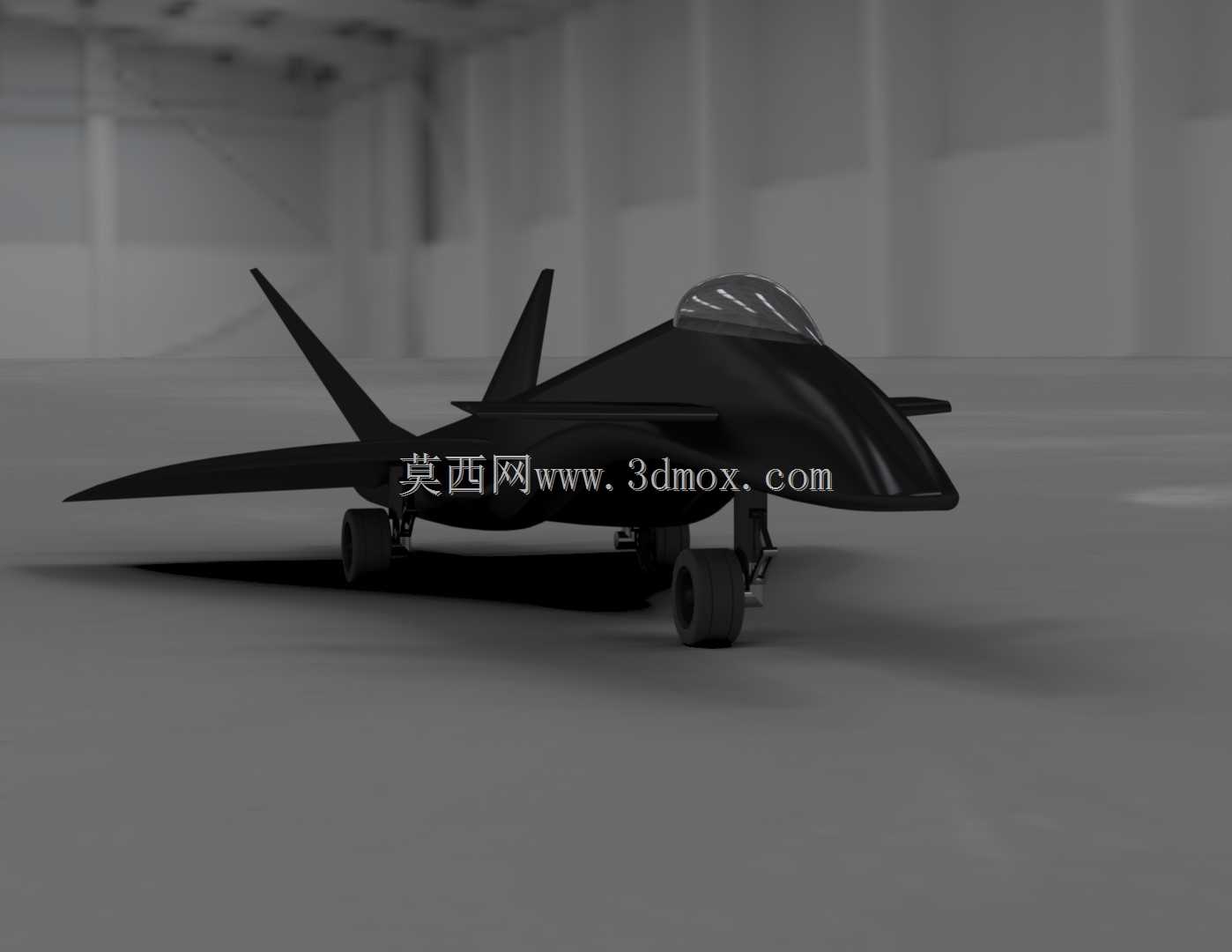

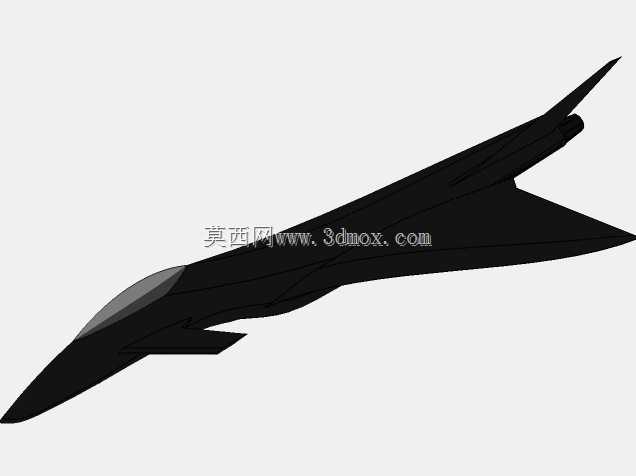

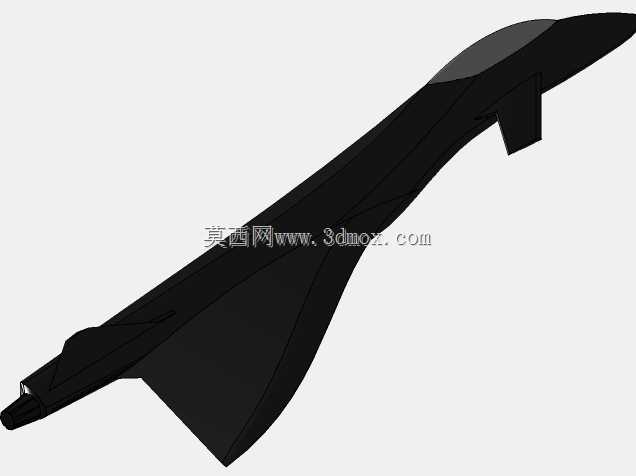

曲面设计视角下，这类无尾三角翼布局的隐身战斗机模型，最容易被忽略的是棱边RCS控制与曲面连续性的平衡，很多爱好者建模时会把机身棱边做的过于锐利，实际量产机型的棱边都带有极小的倒角，既不会破坏雷达散射的定向偏转效果，又能避免高速飞行时棱边产生的激波阻力陡增，同时还能降低蒙皮铆接时的应力集中问题。座舱盖的曲面过渡是整个模型最考验曲面功底的部分，不能直接用简单的放样曲面生成，要先沿着风挡根部画出三条不同曲率的引导线，分别对应飞行员前向视野下视角度、侧面气动修形、以及与机身棱边的平行对齐要求，三条引导线的控制点要逐一调整G2连续性，不然渲染时座舱盖边缘会出现明显的光影断层，实际加工时也会出现聚碳酸酯舱盖成型后边缘应力不均的问题。主翼与机身的融合段不能做生硬的拼接，要顺着翼根的翼型曲线慢慢过渡到机身边条，边条的上反角度要控制在1.2度到1.5度之间，这个角度既能在大迎角飞行时拉出稳定的脱体涡给主翼增升，又不会因为边条过宽导致机身侧面RCS升高。起落架舱门的缝隙处理也有讲究，不能直接做等宽缝隙，要顺着舱门边缘做锯齿形的止口结构，锯齿的角度要和机身主棱边的角度完全平行，这样才能把雷达波统一反射到非威胁方向，同时锯齿结构还能增加舱门的结构刚度，减少高速飞行时的舱门颤振。尾喷口的隐身修形不能只做简单的锯齿，要把喷口的收敛片做成上下不对称的结构，上侧的收敛片更长一点，能遮挡下方入射的雷达波，同时喷口内侧的曲面要做成略微外扩的S形，既能遮挡发动机涡轮叶片，又能让高温喷流和外界冷空气更快混合，降低红外特征。机身表面的检修口盖边缘也要做和棱边平行的锯齿，不能随便开成方形或者圆形，不然会成为额外的雷达散射源，口盖的边缘还要做0.3毫米的下陷台阶，既方便密封胶条的安装，又能减少口盖和机身表面的阶差阻力。整机的曲面分块要顺着气流流向布置，蒙皮的接缝不能垂直于气流方向，不然会在高速飞行时产生额外的摩擦阻力，接缝处的阶差要控制在0.1毫米以内，这个精度要求在实际加工时需要五轴联动铣床才能达到，建模时就要提前把分块线画好，避免后期调整曲面时出现连续性断裂的问题。
