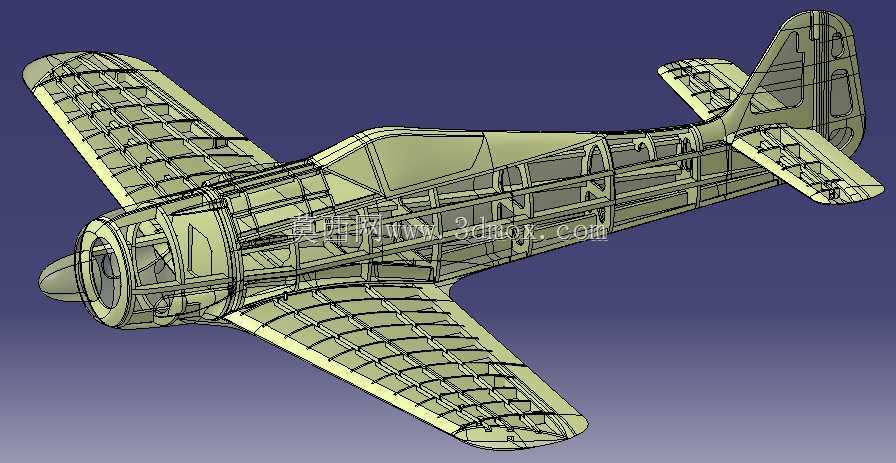

二战德国FW190-A8战机内部骨架结构

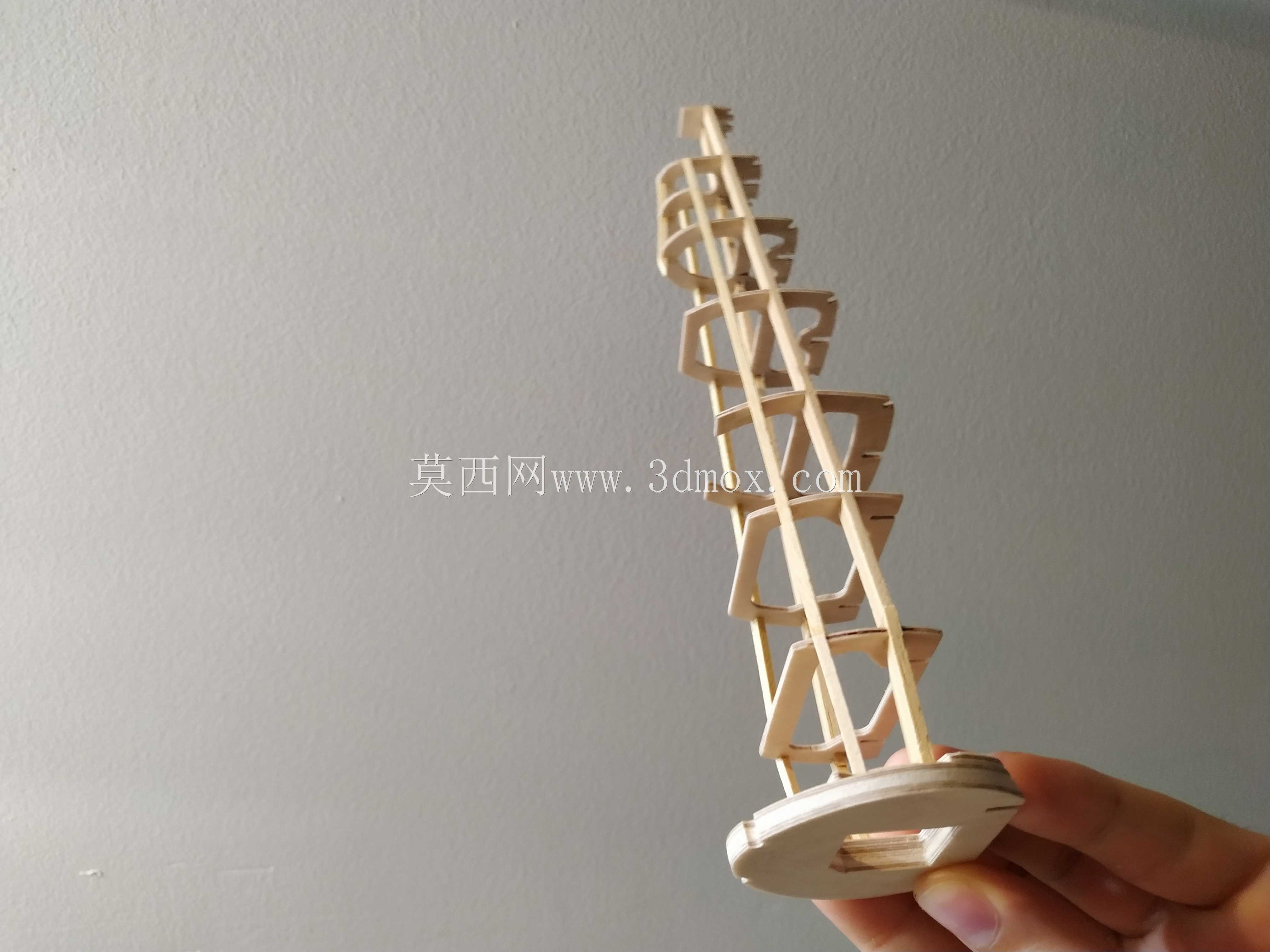

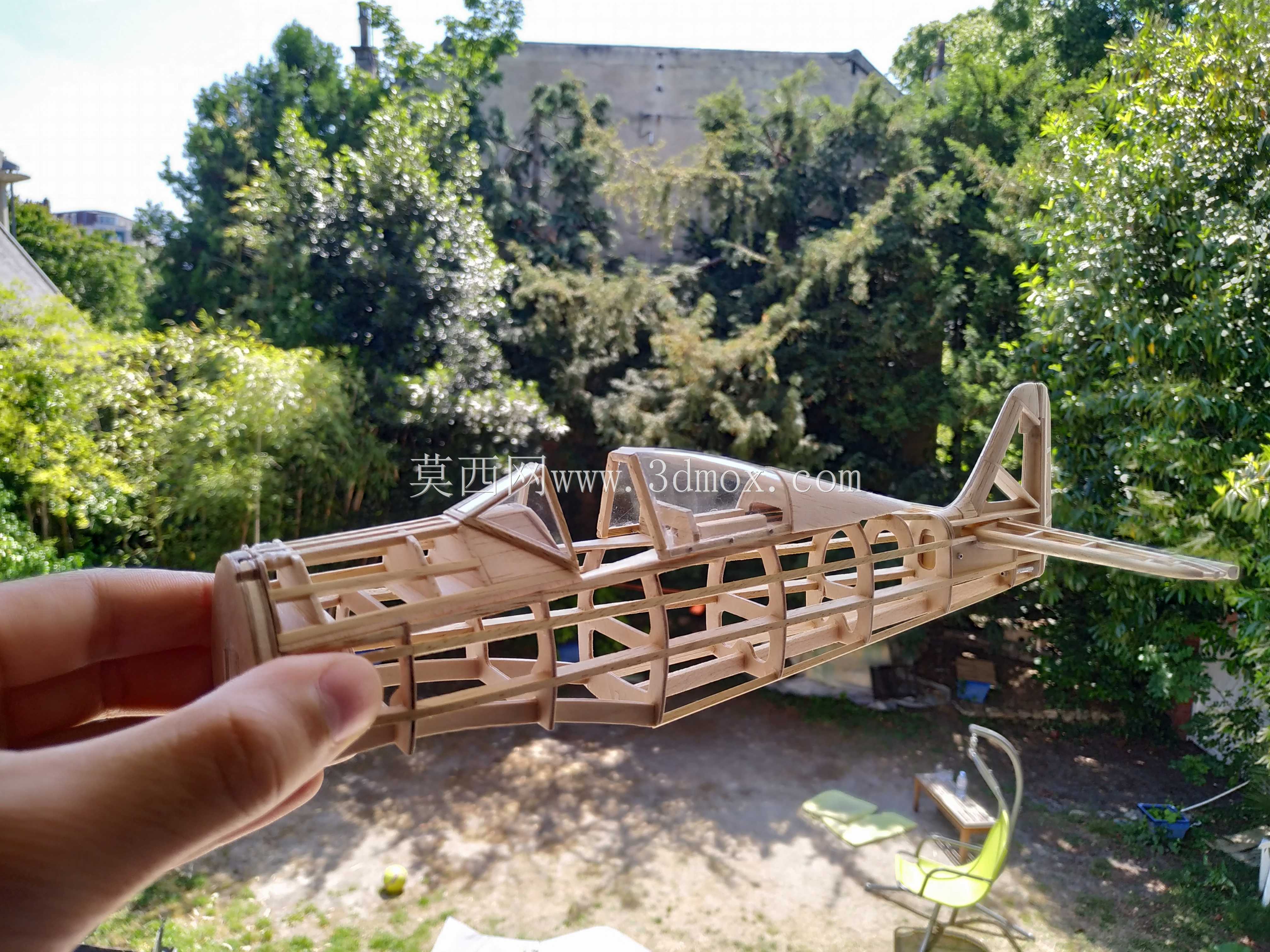

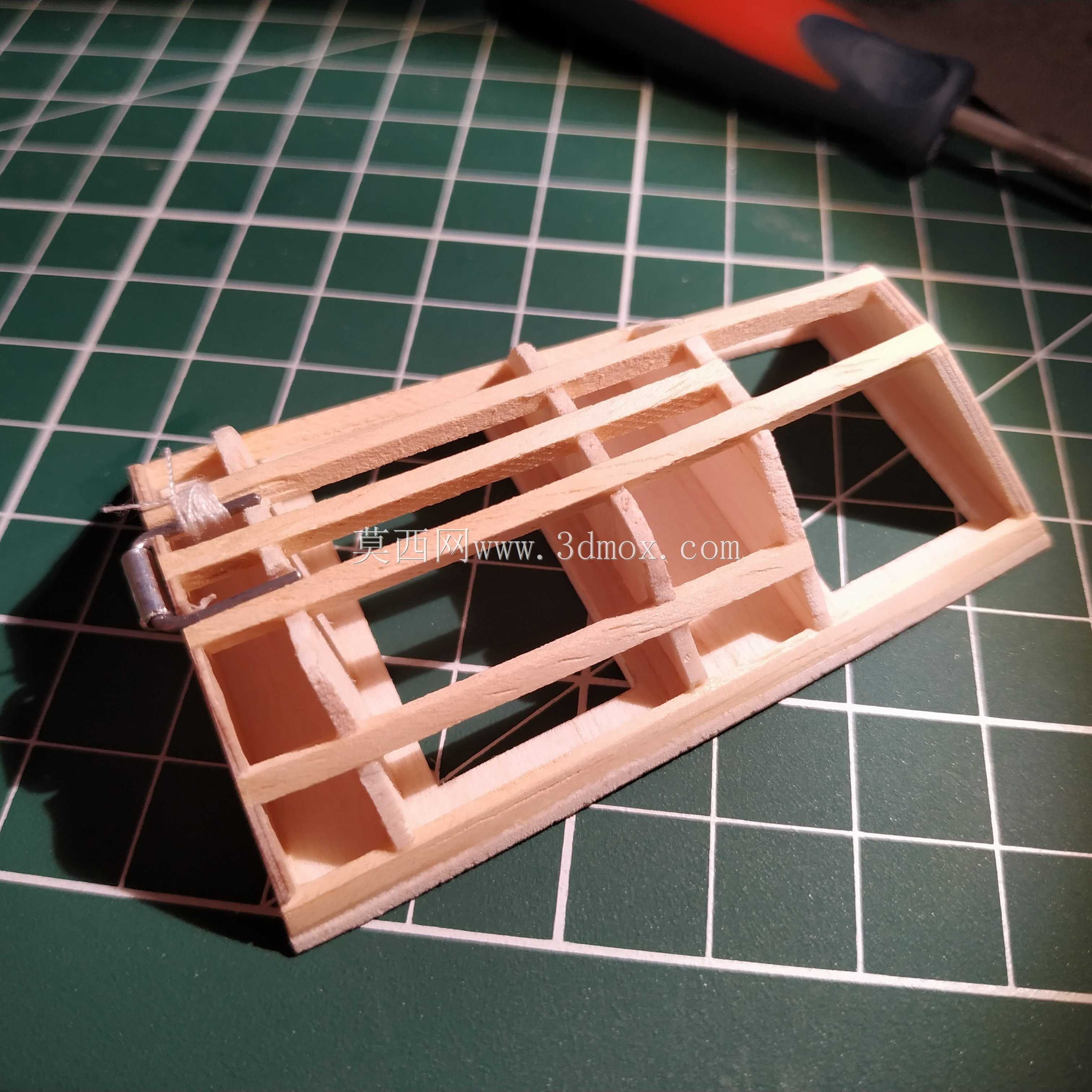

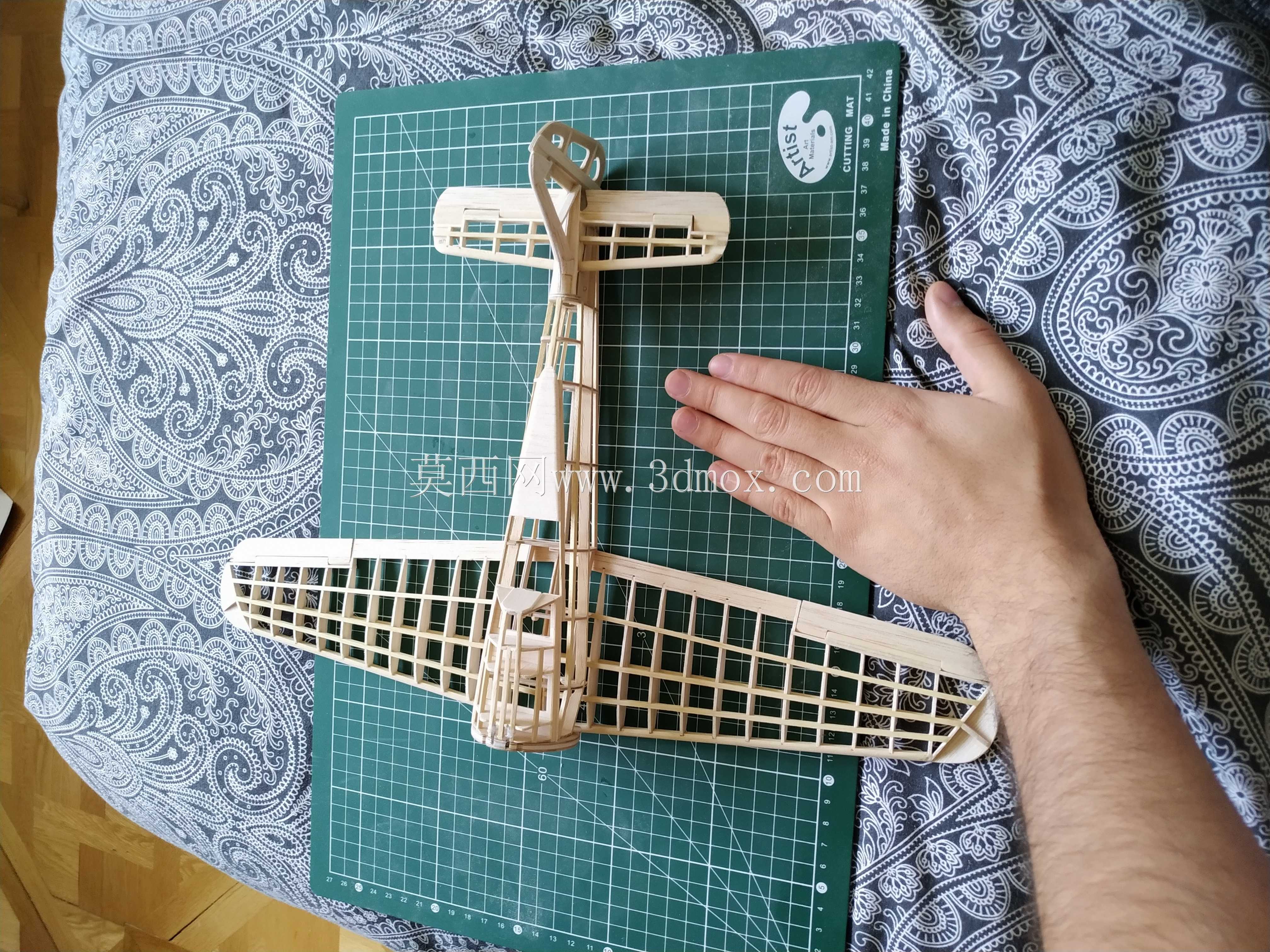

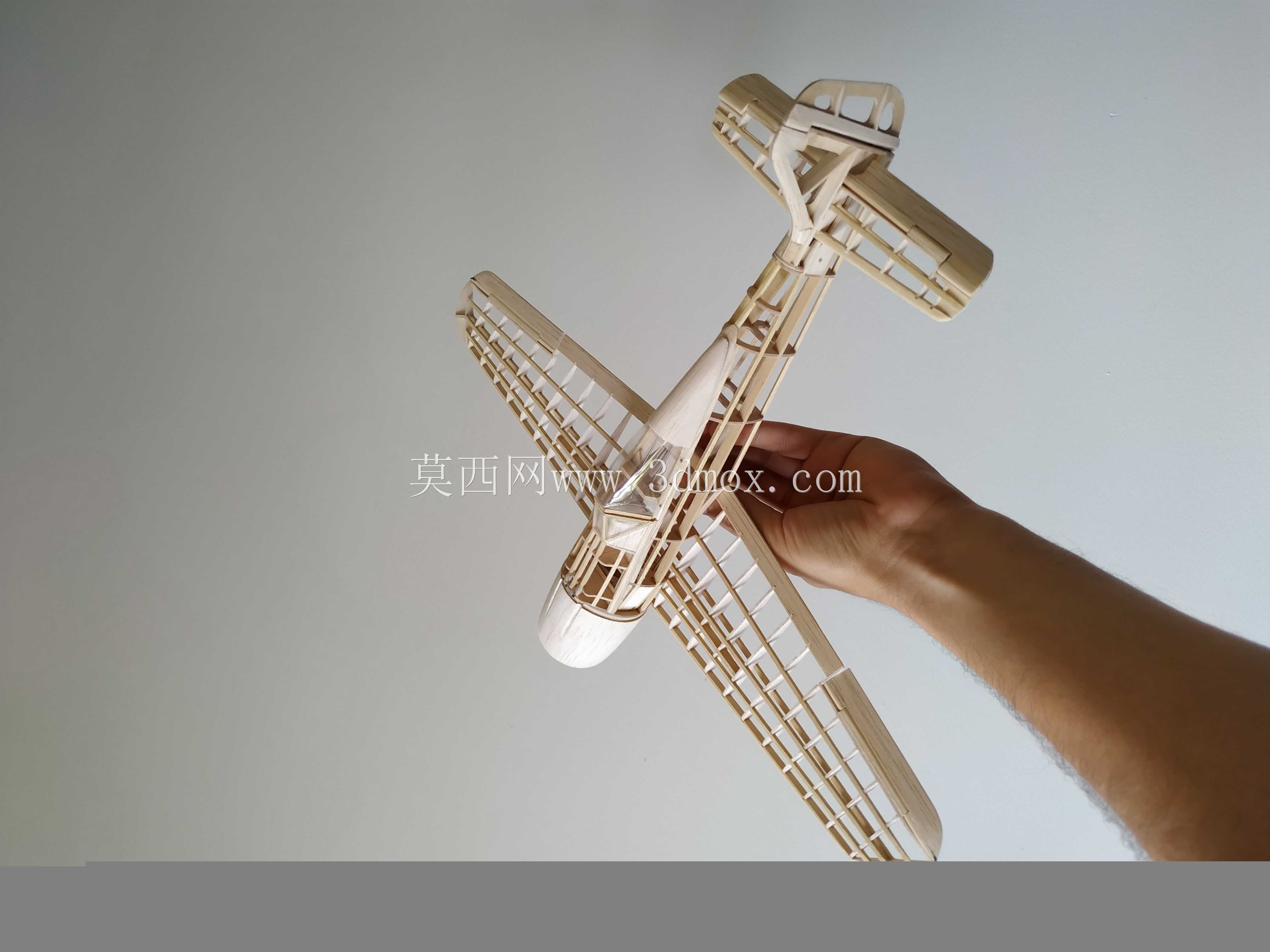

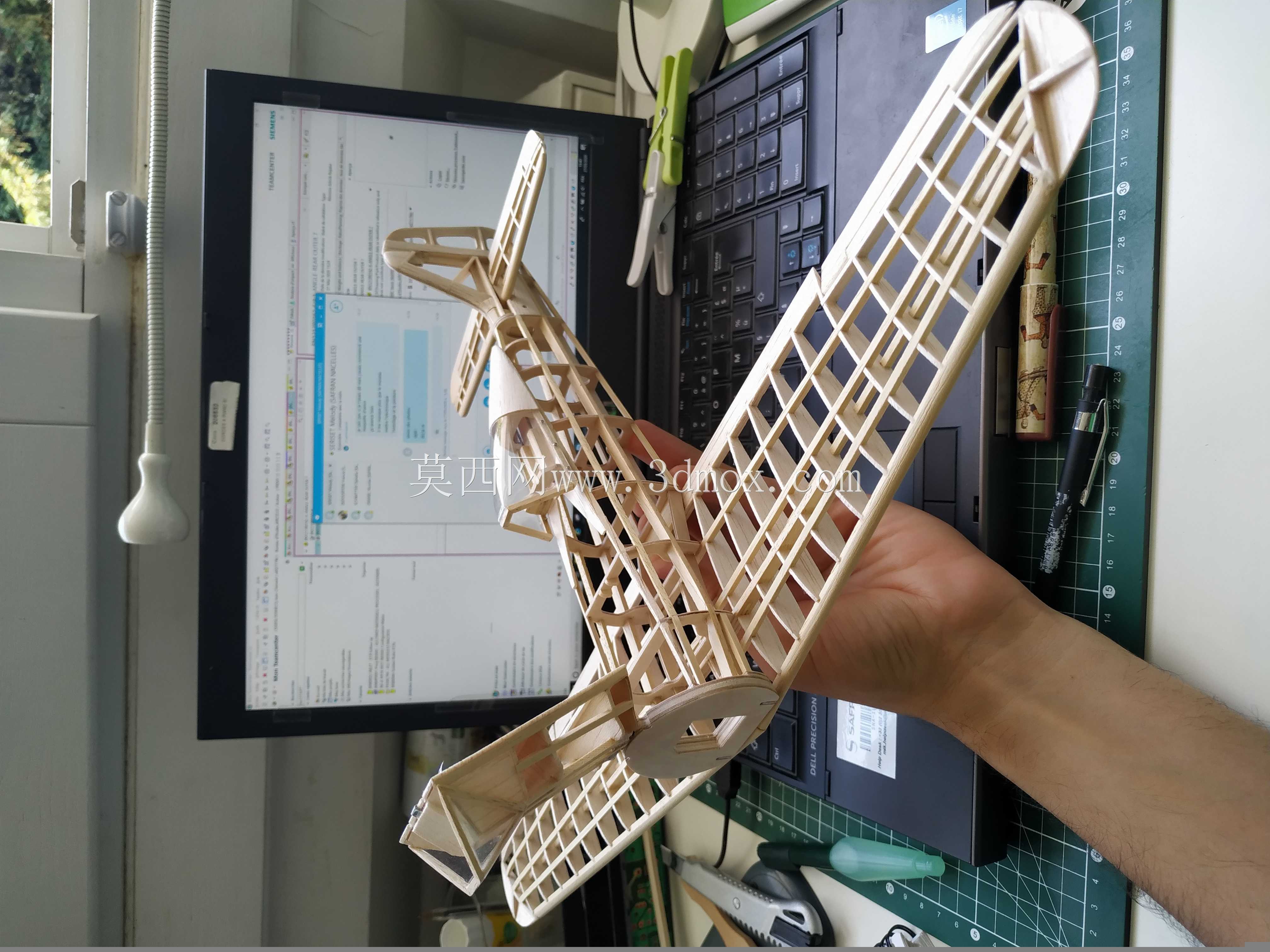

轻木航模加工最容易出现的问题，就是翼肋与主梁粘接后出现翘曲，后续蒙皮覆盖时张力不均，飞行中翼面受力变形直接失稳。这套战机骨架模型把每一处翼肋的定位卡槽都做了0.12mm的公差预留，刚好适配轻木切割后的烧蚀余量，不用后期反复打磨修配。机身隔框的走线槽没有开在承力主梁的中性层位置，反而偏置到蒙皮贴合侧，既给接收机、舵机线留出足够穿线空间，又不会削弱纵向主梁的抗扭刚度，毕竟1/35比例的模型机身内部空间极其有限，哪怕1mm的结构让步都可能导致高速俯冲时机身解体。尾翼的铰接座做了分体式嵌装结构，不是和尾翼骨架一体打印，加工时可以单独用光敏树脂做耐磨嵌件，反复拆装调试舵面中立位也不会磨松安装孔。机翼前缘的翼型过渡没有做等厚设计，翼根处的蒙皮贴合槽比翼尖深0.2mm，粘完蒙皮后翼根的强度冗余更高，做筋斗动作时翼根承受的弯矩最大，这个细节刚好匹配实际飞行的受力分布。起落架舱的加强筋没有做满整个舱壁，只在轮轴安装点周围做了辐射状加强，既减轻整体重量，又不会在硬着陆时出现舱壁开裂。座舱盖的安装卡槽做了0.08mm的溢胶槽，粘透明PET座舱盖时多余的胶水会溢到槽里，不会在透明件表面留下胶痕影响外观。机鼻处的电机安装座做了三个不同孔位的调节槽，适配不同KV值的无刷电机，调整重心时不用额外加配重块，直接移动电机固定位置就能把整机重心控制在翼弦30%的最优位置。机身侧面的检修口盖做了卡扣式固定，不是粘接死的，后期更换电池、调整舵机拉杆时不用拆开整个机身蒙皮，日常维护的便利性提升很多。翼尖的翼肋做了倒角处理，蒙皮覆盖时不会因为尖锐的棱边把轻木蒙皮戳破，尤其是用超薄热缩蒙皮的时候，这个小细节能减少很多后期修补的麻烦。
