高精度深沟球轴承三维结构设计

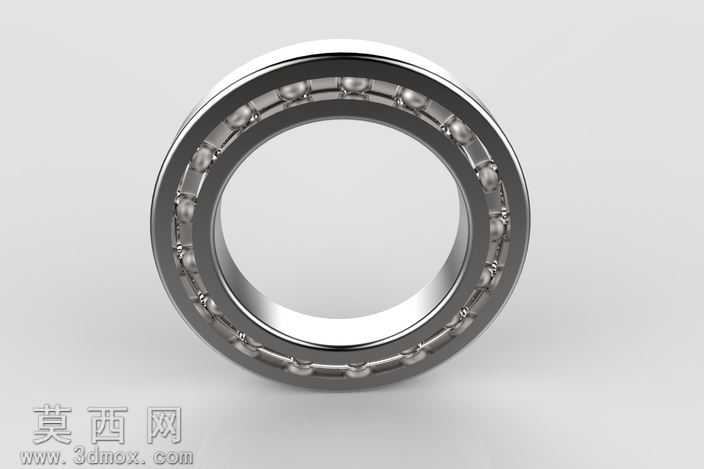

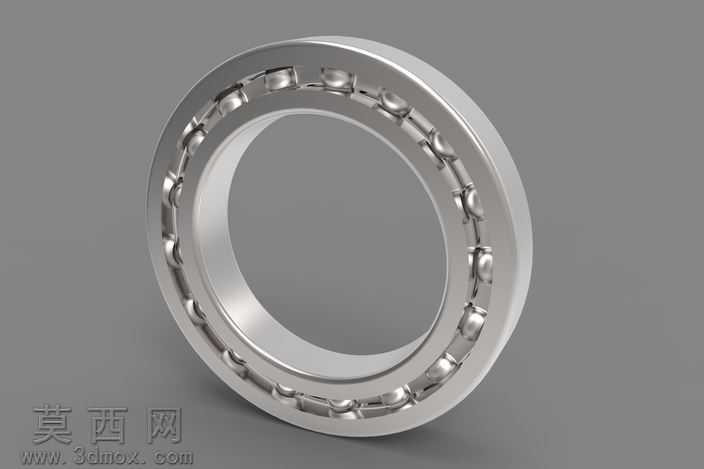

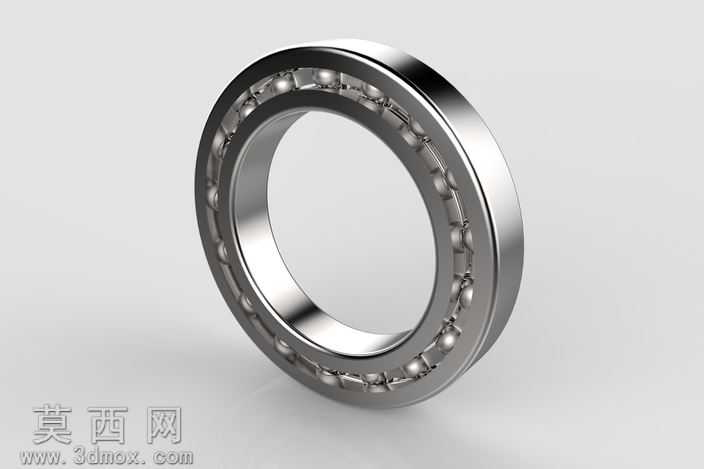

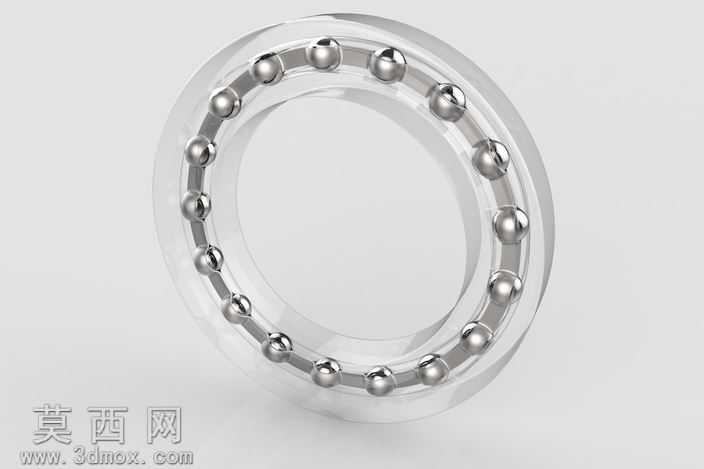

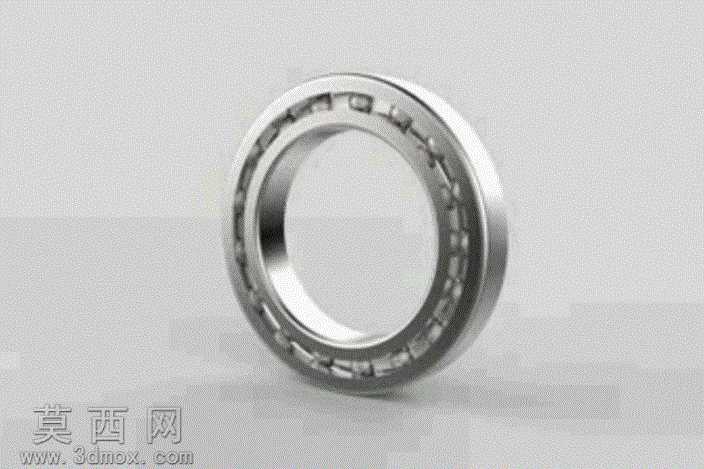

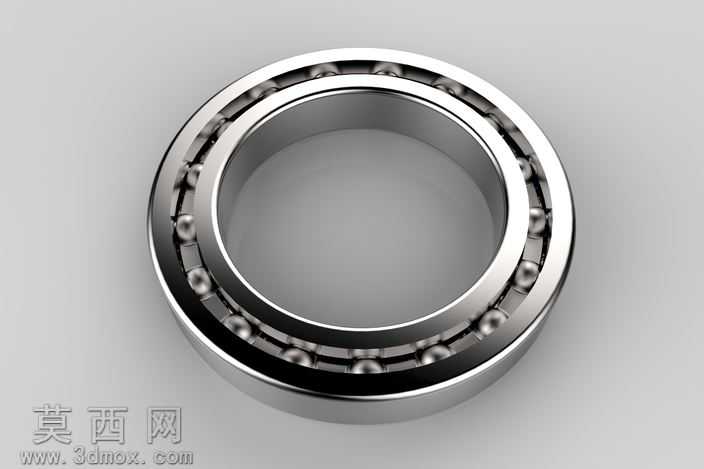

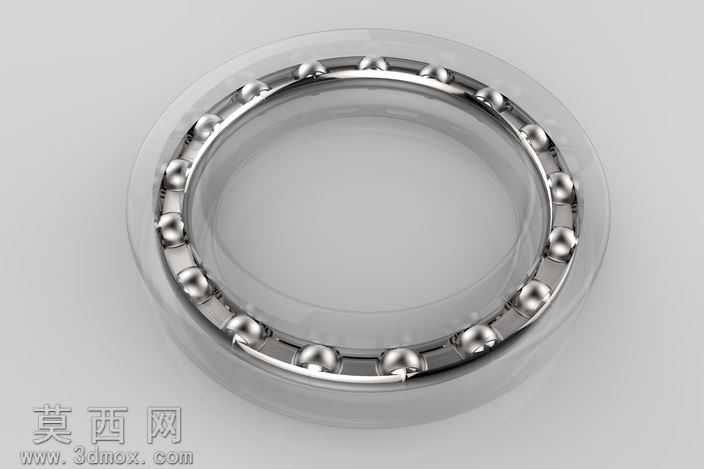

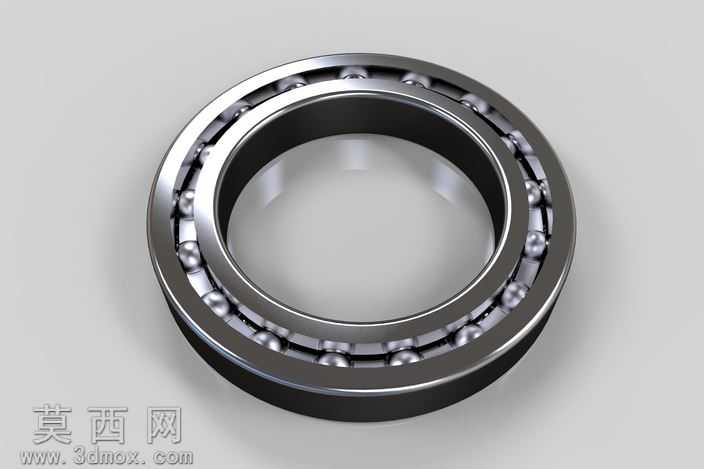

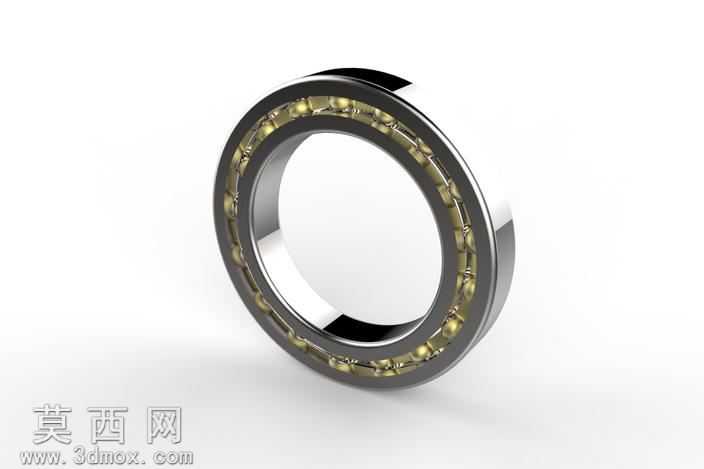

本作品为标准深沟球轴承的三维数字化模型，建模过程严格遵循滚动轴承的通用设计规范，完整还原了实体轴承的全部结构细节。建模阶段首先以轴承的公称尺寸为基准，绘制内圈、外圈的截面回转轮廓，通过回转特征生成内外圈的基础基体，之后精准绘制滚道的弧形曲面，保证滚道曲率与钢球的球面曲率匹配，满足滚动接触的运动学要求。钢球部分按照标准球径参数创建球体特征，依据轴承的额定钢球数量，沿保持架的圆周方向完成阵列排布，确保每颗钢球的球心均处于滚道的节圆直径上，还原真实轴承的滚动体分布逻辑。保持架部分采用兜孔式结构设计，建模时先绘制保持架的环形基体，再通过布尔运算切除出对应数量的钢球兜孔，兜孔的球面弧度与钢球适配，既保证钢球可在兜孔内自由滚动，又能限制钢球的轴向窜动，还原保持架分隔滚动体、避免滚动体间直接摩擦的功能。材质与渲染阶段，为内外圈、钢球赋予高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢经淬火磨削后的光亮金属质感，表面呈现细腻的金属反光，边缘处带有真实的高光反射效果；保持架部分赋予冷轧钢板的哑光金属材质，与滚动体、套圈的亮面质感形成区分，突出不同部件的材质差异。渲染时采用柔和的影棚布光，通过多角度光源打亮轴承的环形结构，清晰展现滚道、钢球、保持架的装配关系，阴影过渡自然，金属表面的环境反射真实自然，完整呈现轴承的精密工业质感。结构设计上，模型还原了深沟球轴承的径向承载、双向轴向承载的结构基础，内圈内径、外圈外径、宽度尺寸均符合对应型号的标准参数，各部件间的装配间隙符合实际轴承的配合要求，可直接用于机械装配的干涉检查、运动仿真演示，也可作为机械设计教学、产品展示的数字化素材，清晰展现滚动轴承的内部构造与工作原理。
