SK12型12毫米立式轴支撑固定座

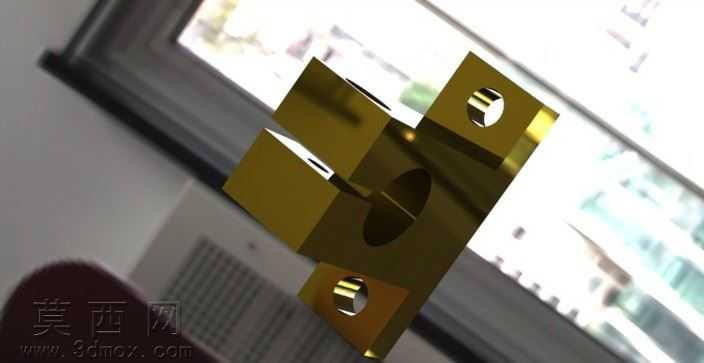

本作品为SK12规格12毫米轴用立式支撑座，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械安装件的尺寸公差规范，对底座安装孔、轴夹持孔、锁紧开槽等核心结构进行了精准的尺寸约束，确保各特征间的装配基准统一，可直接导出工程图用于生产加工参考。渲染阶段采用金属哑光钢材质进行表现，还原了钢制机加工零件的真实质感，对零件的棱边倒角、安装面平面度、孔位内壁的加工纹理都做了精细化的材质映射，搭配柔和的工业产品打光方案，清晰呈现支撑座的L型立式结构特征：底部为带两个沉头安装孔的水平固定底座，用于将支撑件锁紧在设备安装平面上；上部为带纵向锁紧开槽的立式夹持主体，开槽贯通至顶部，侧面开设12毫米直径的光轴穿装孔，主体上部另设横向锁紧孔，当光轴穿入夹持孔后，锁紧横向紧固件即可收窄开槽间隙，实现对12毫米直径圆柱轴的抱紧固定，保证轴的安装同轴度与支撑刚性。设计思路围绕数控机床、直线运动导轨系统的轴类支撑需求展开，整体结构紧凑，安装定位便捷，夹持力均匀稳定，可有效避免光轴运行过程中出现的径向窜动问题，同时立式结构能够节省设备内部安装空间，适配多种直线运动模组的布局要求。建模过程中对所有棱角做了0.5毫米的工艺倒角处理，既符合实际机加工的工艺要求，也避免应力集中问题提升零件使用寿命，各安装孔的沉头深度、夹持孔的壁厚、锁紧开槽的宽度都经过力学合理性校验，确保支撑座在承受轴类负载时具备足够的结构强度，不会出现夹持变形、底座断裂等失效问题，整体模型特征完整无缺失，可直接用于装配验证、运动仿真等后续设计环节。
