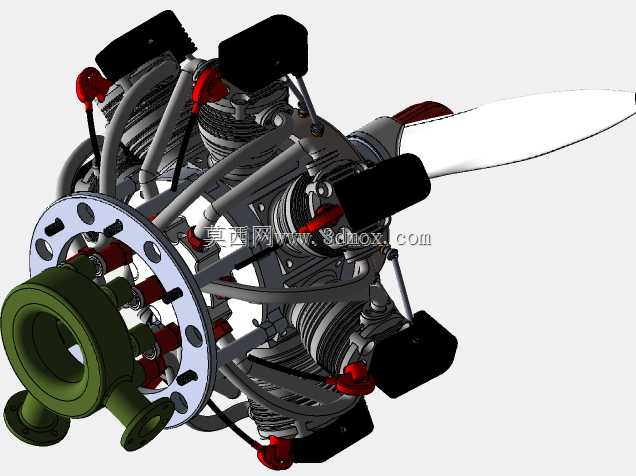

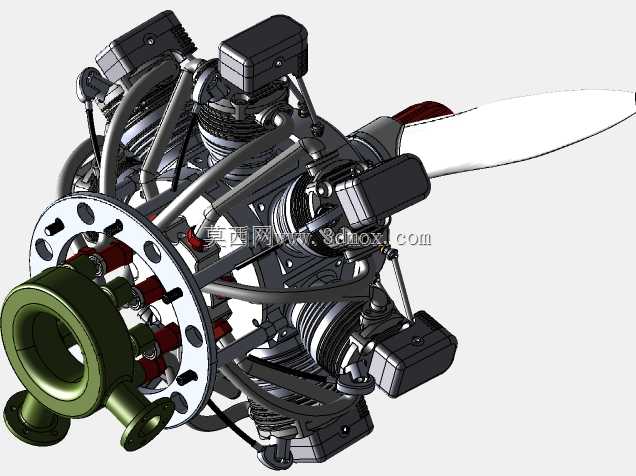

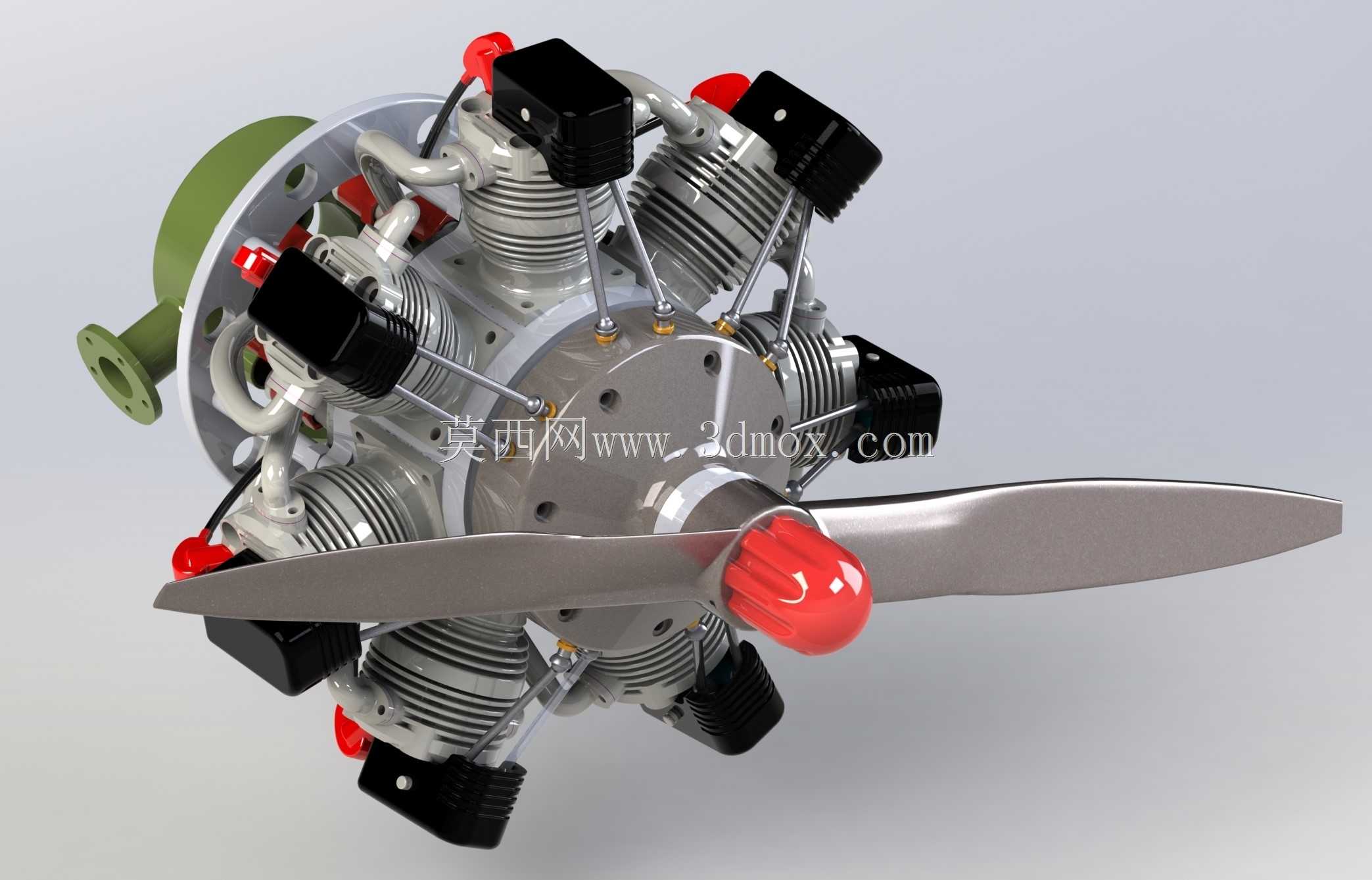

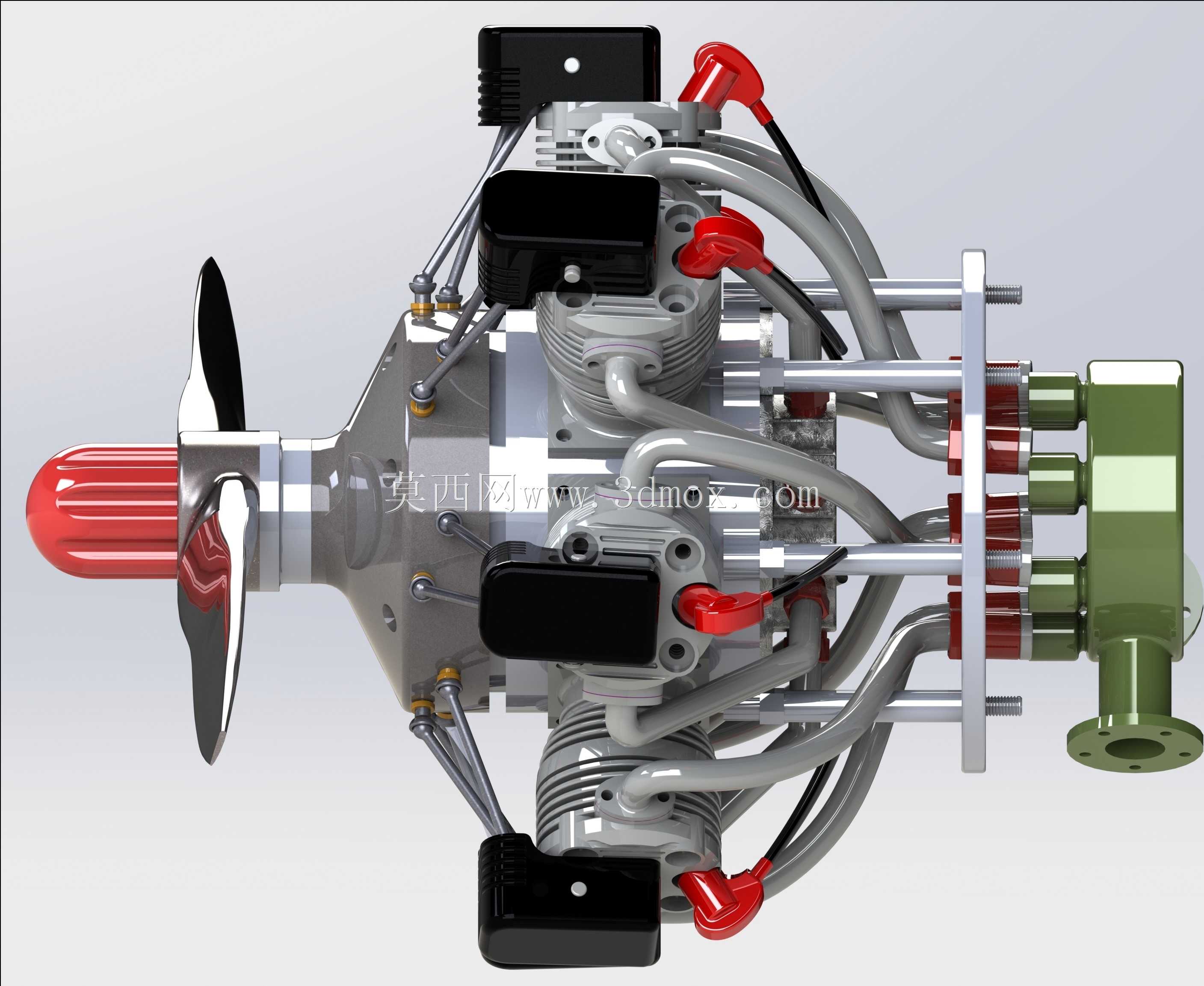

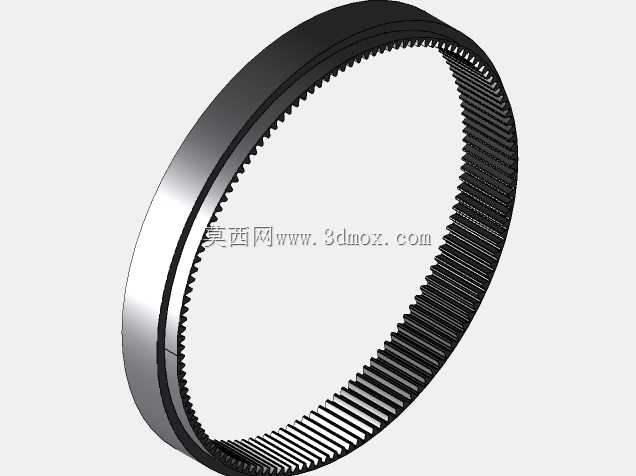

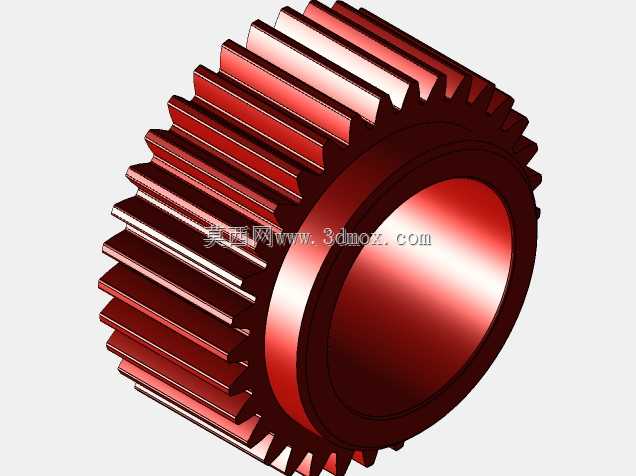

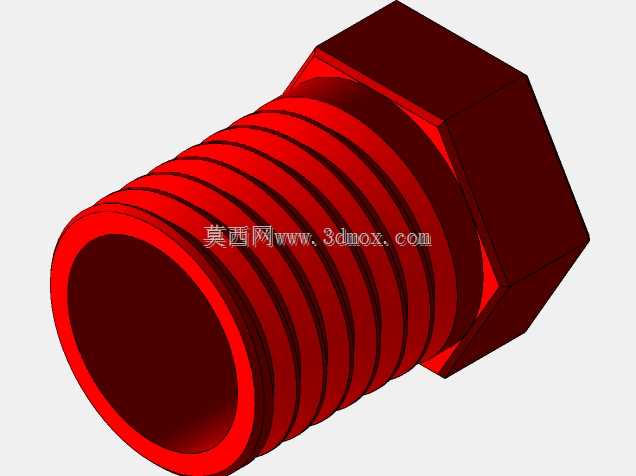

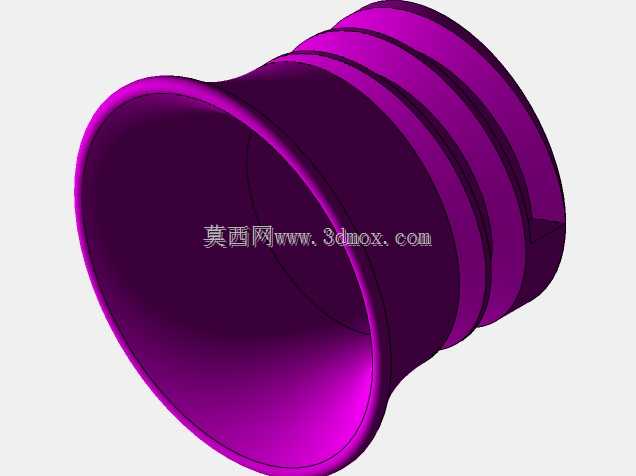

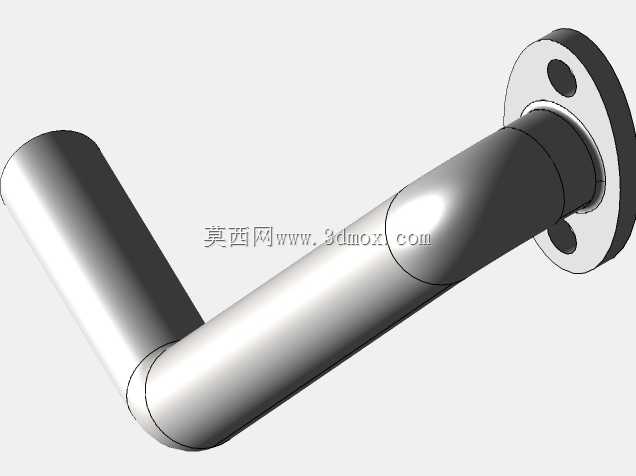

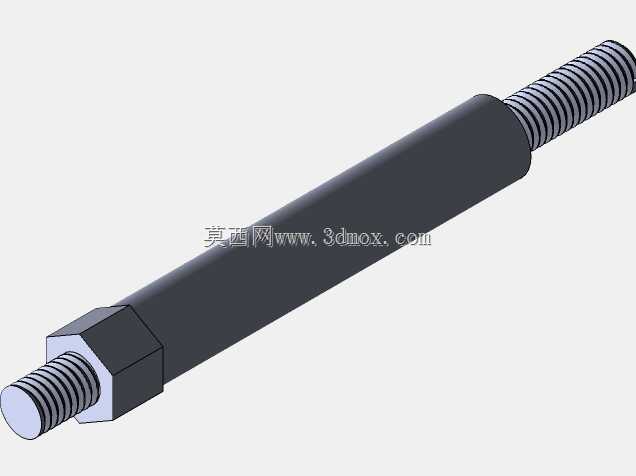

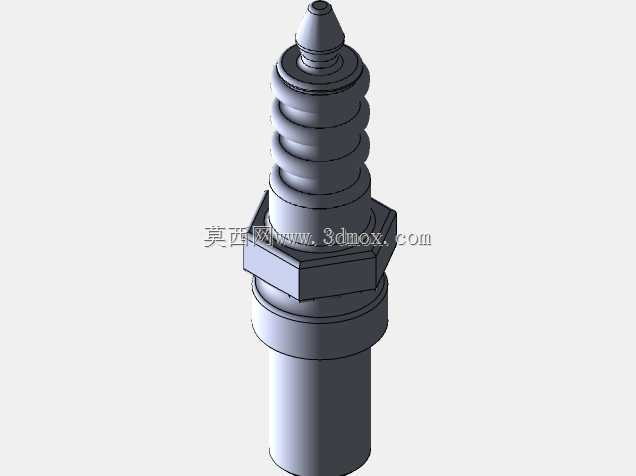

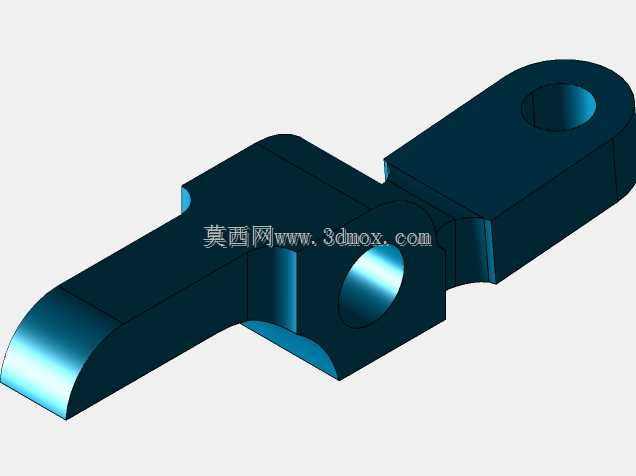

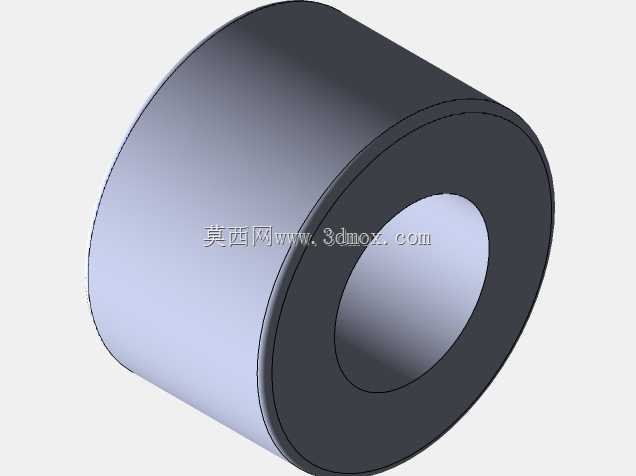

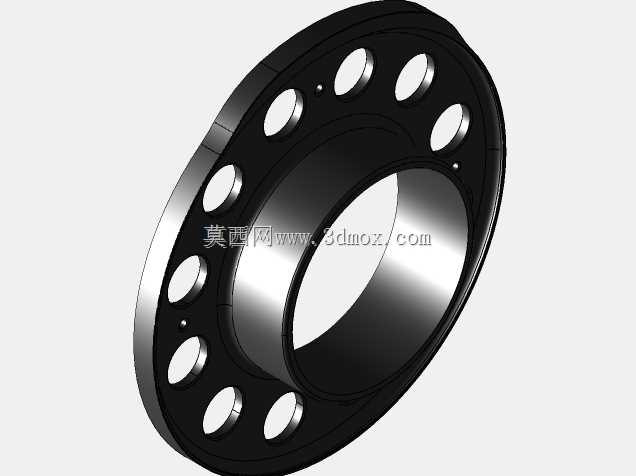

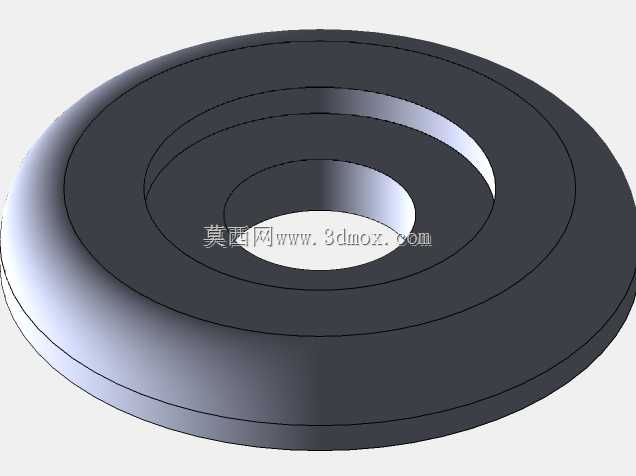

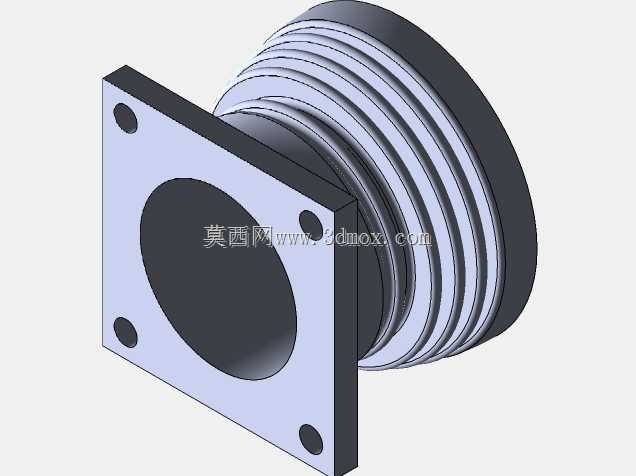

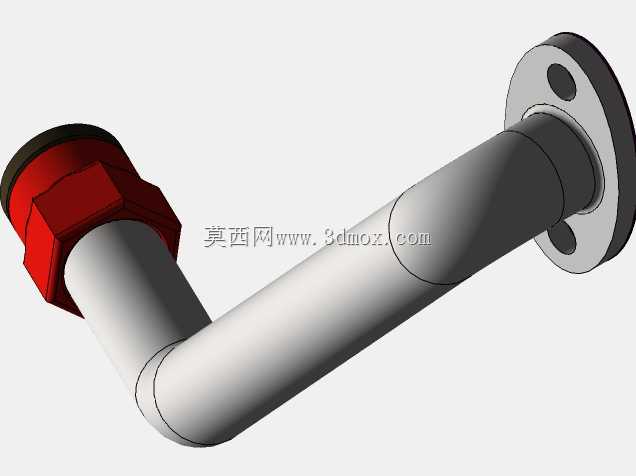

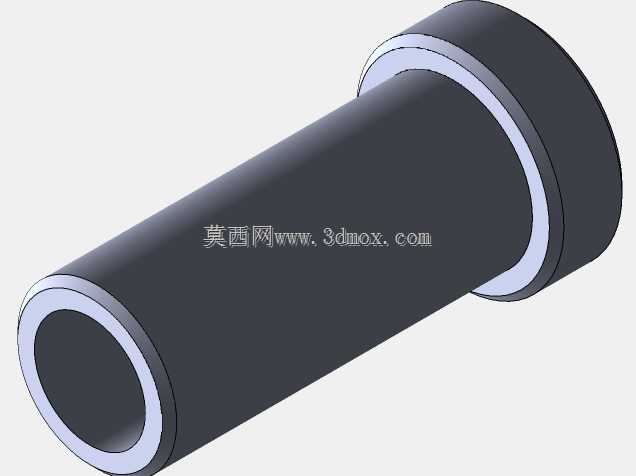

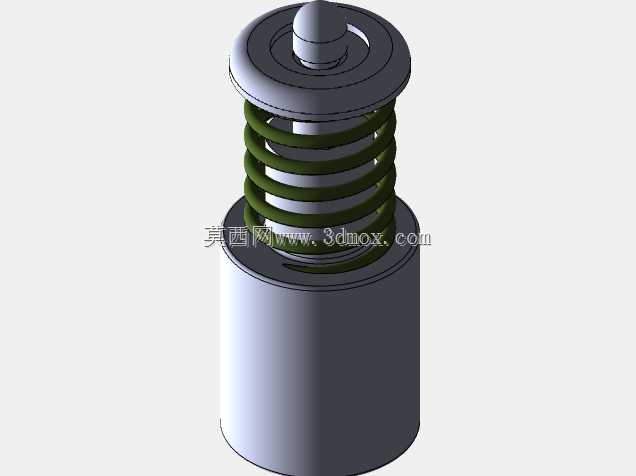

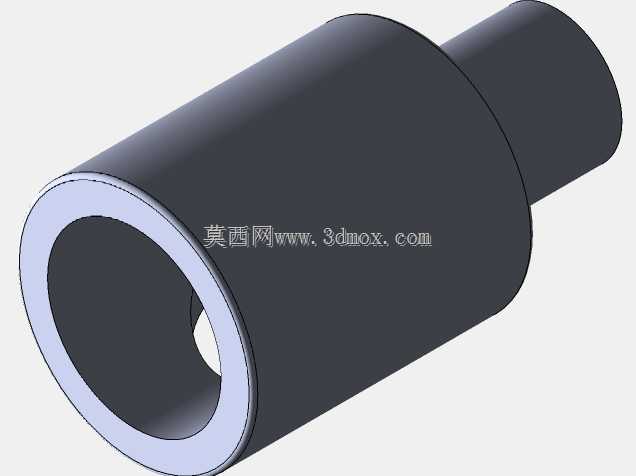

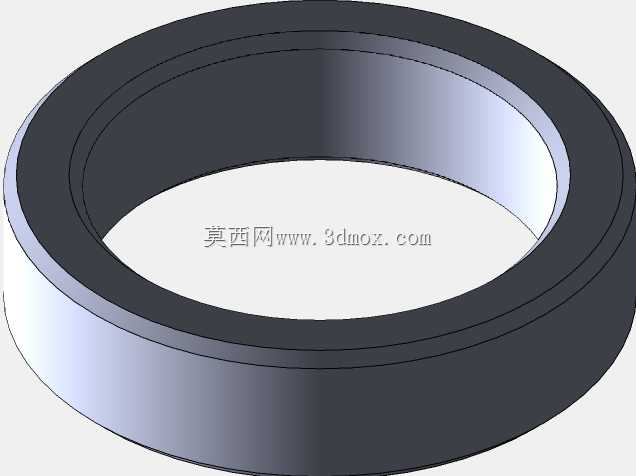

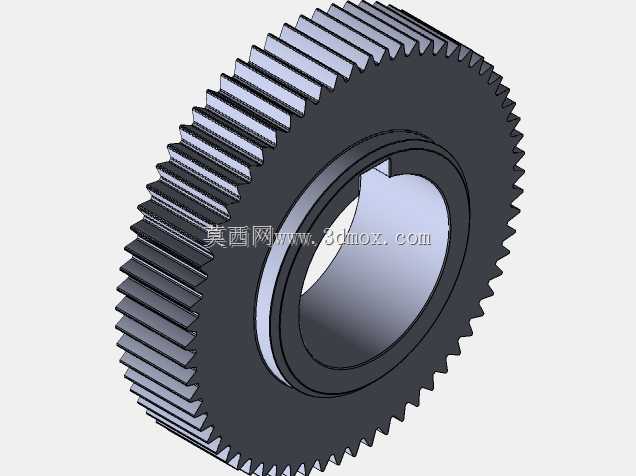

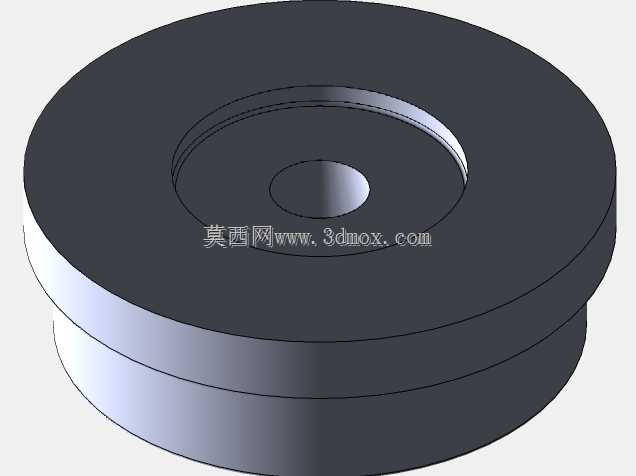

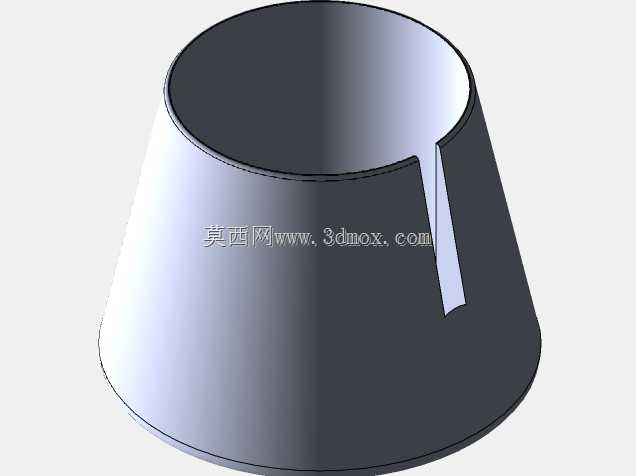

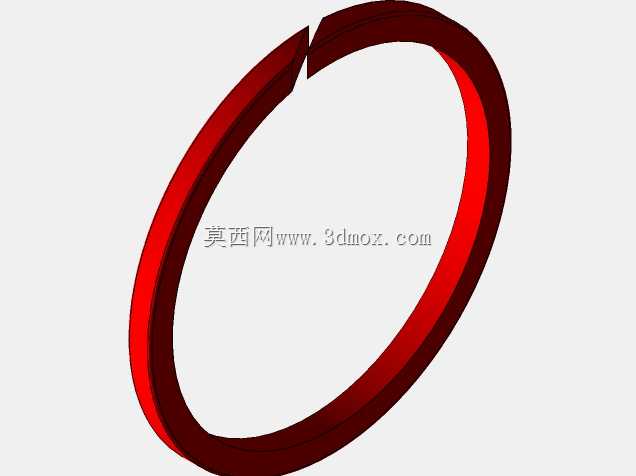

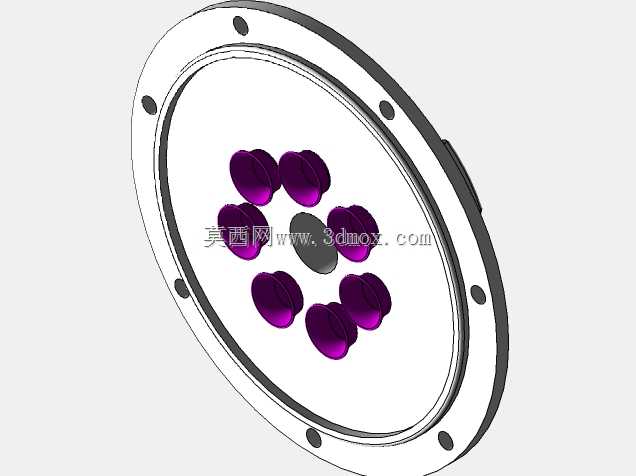

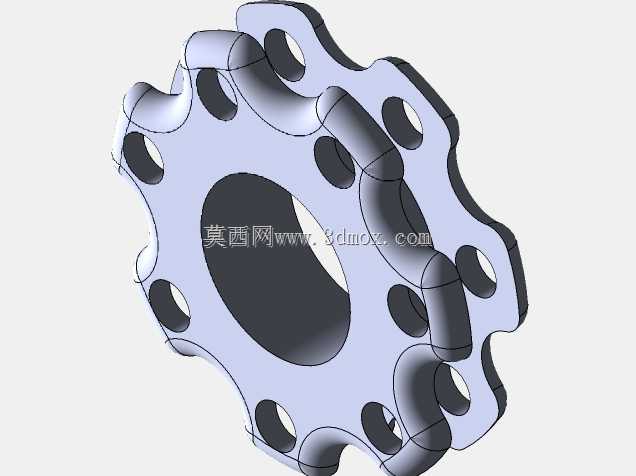

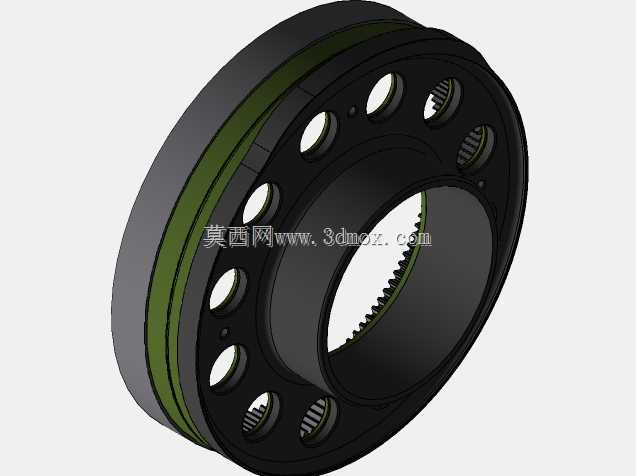

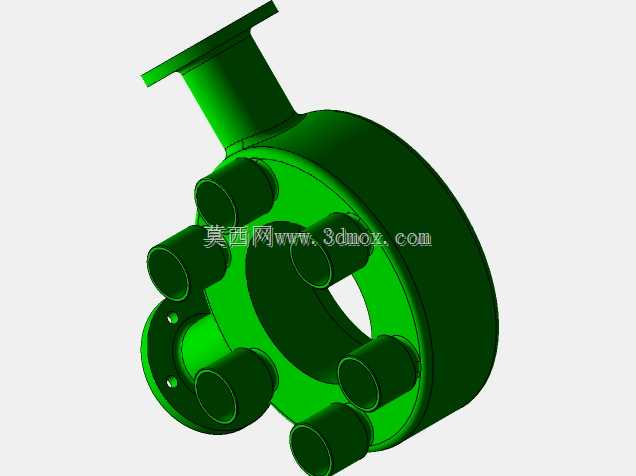

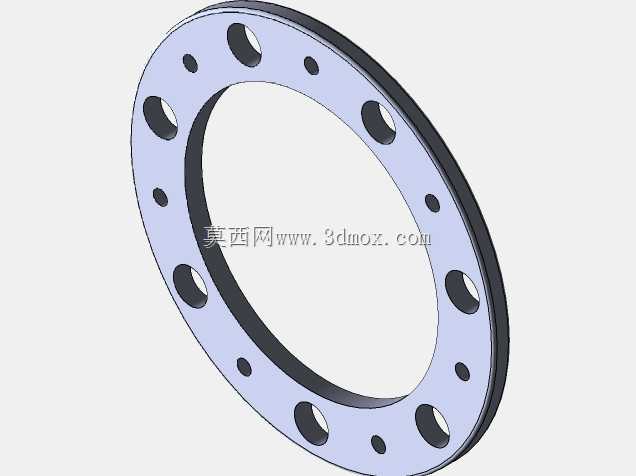

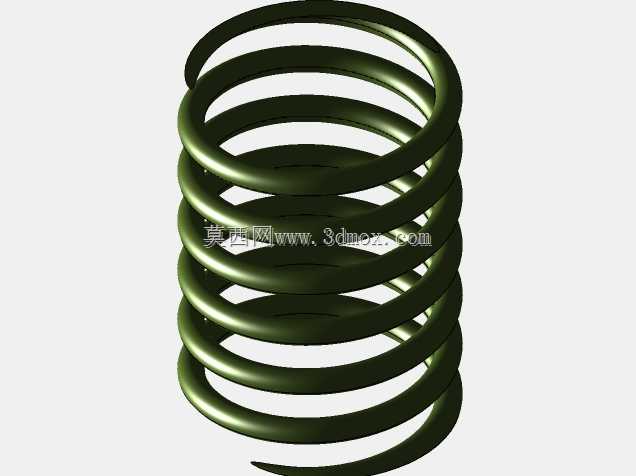

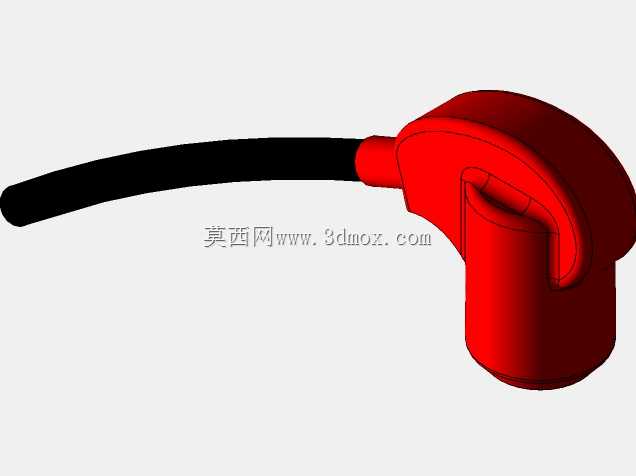

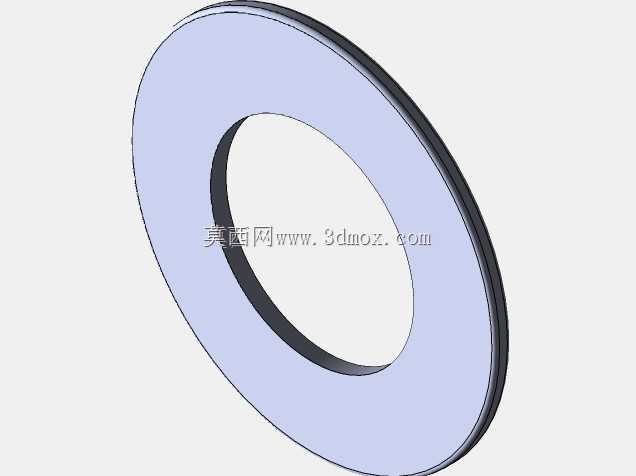

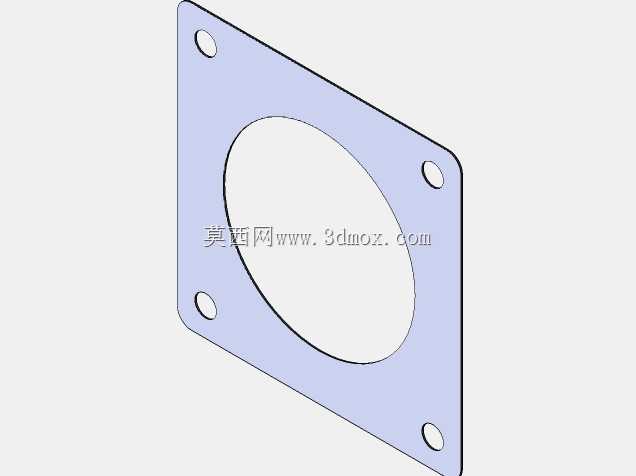

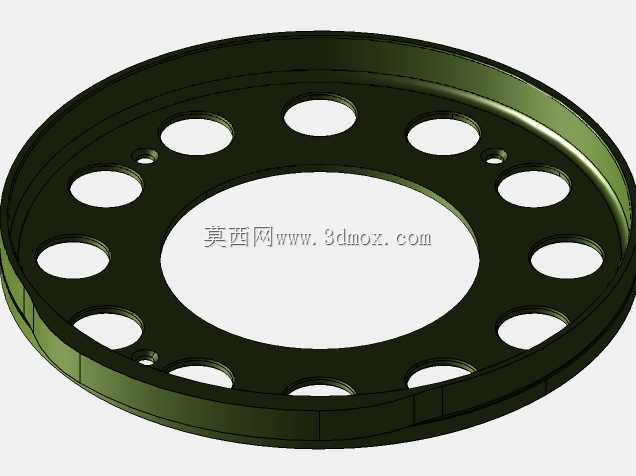

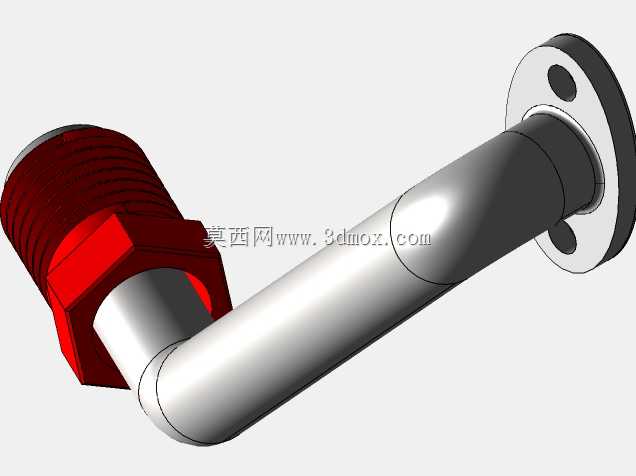

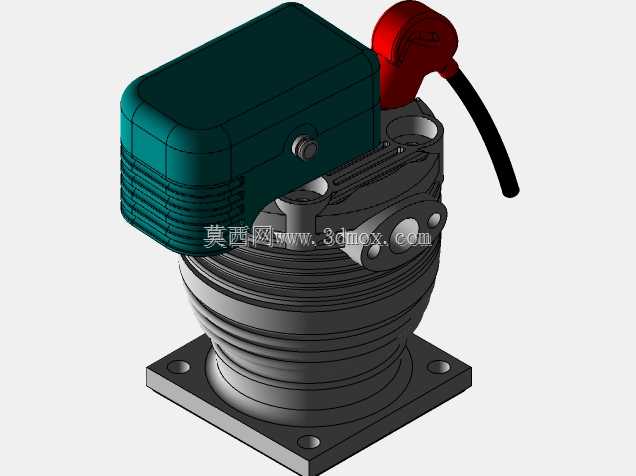

星型排布活塞联动径向动力装置

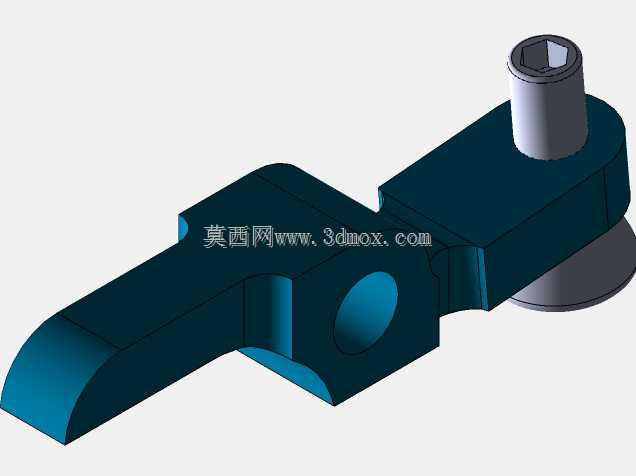

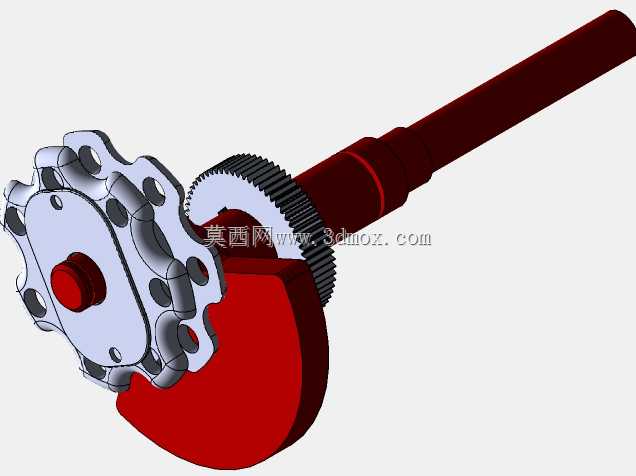

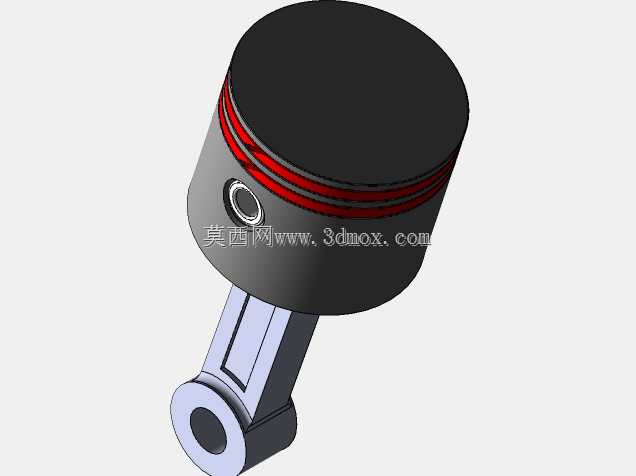

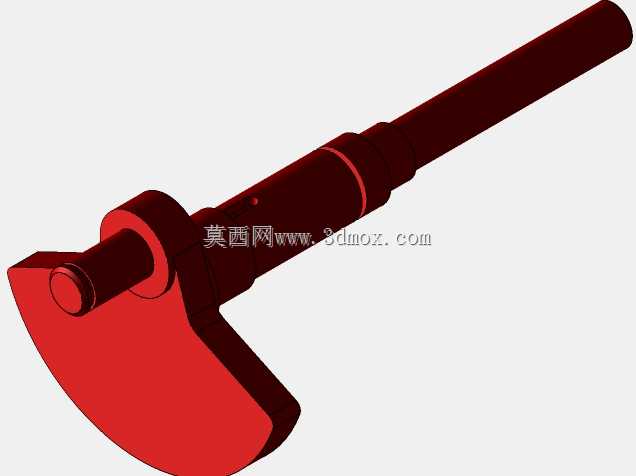

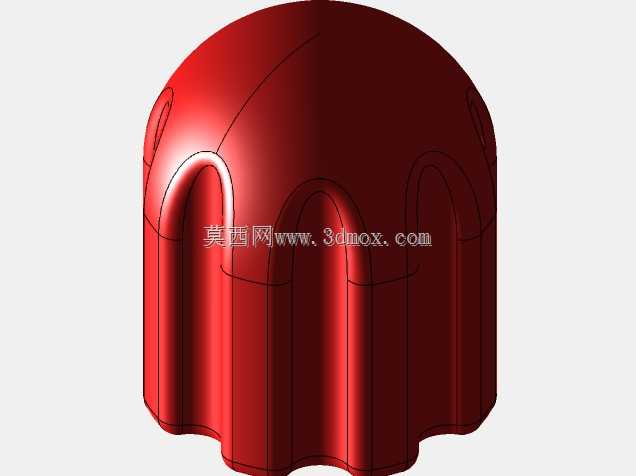

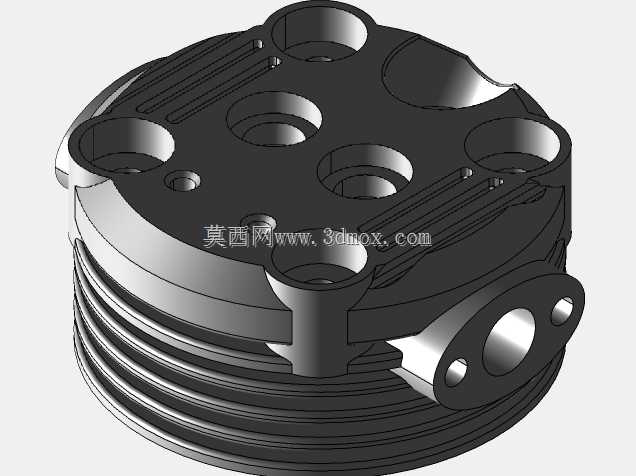

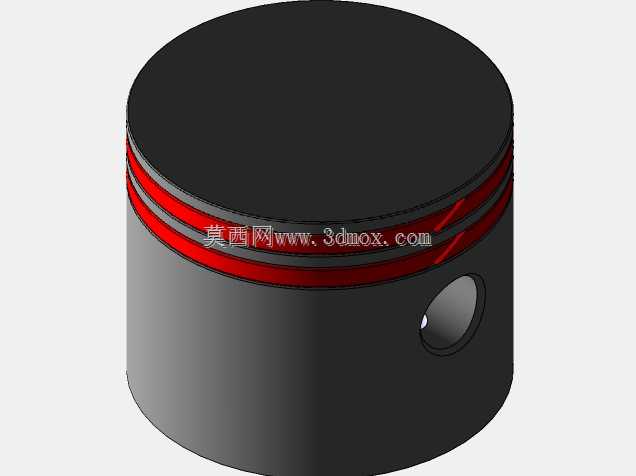

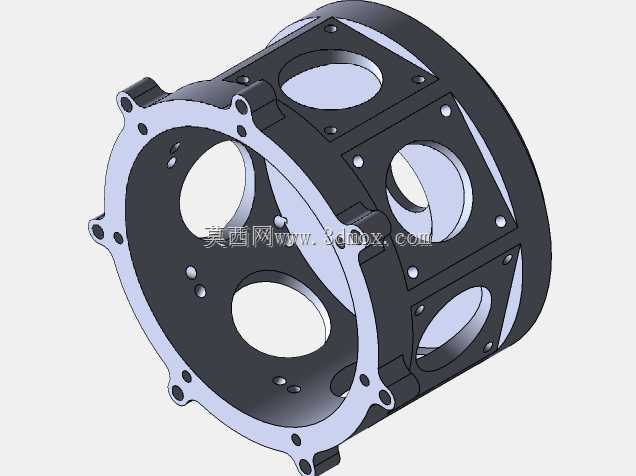

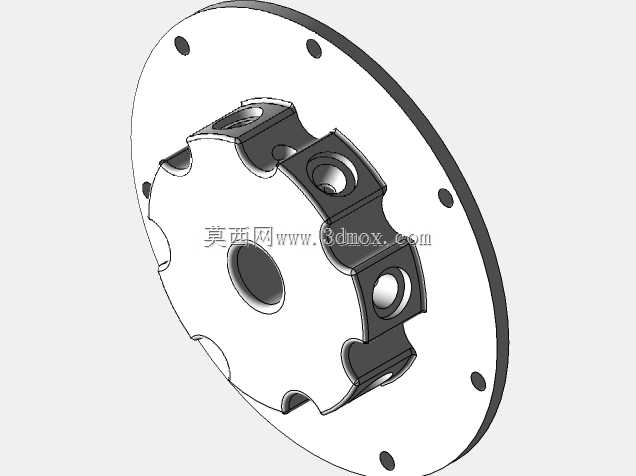

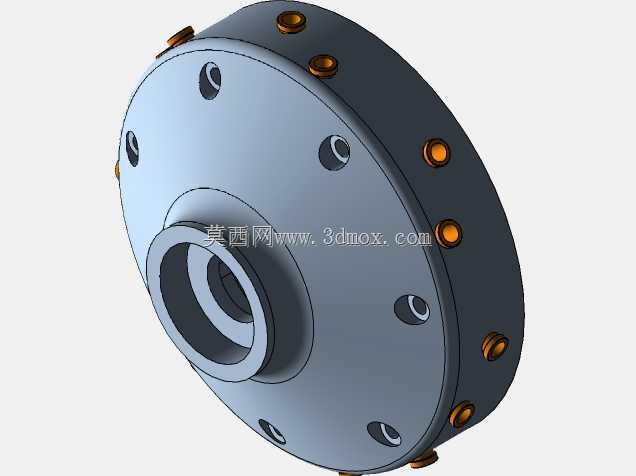

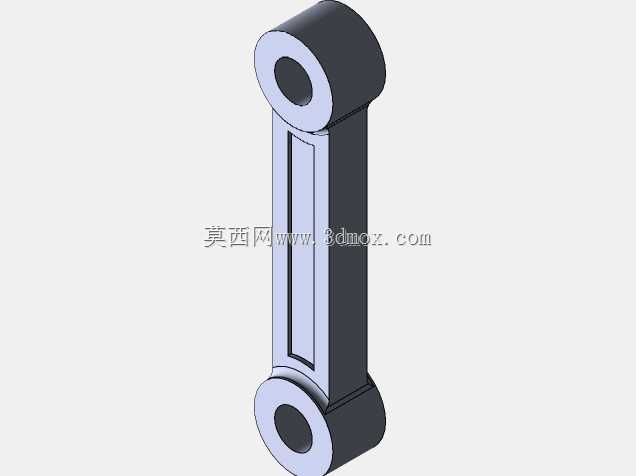

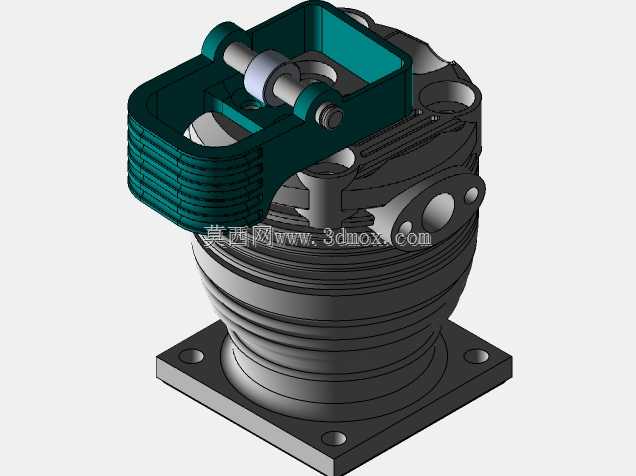

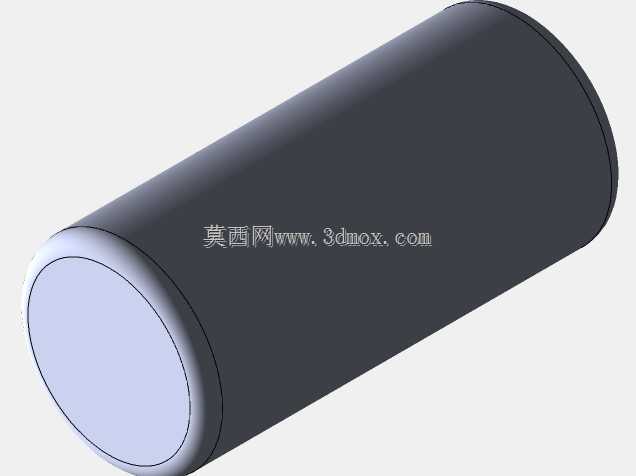

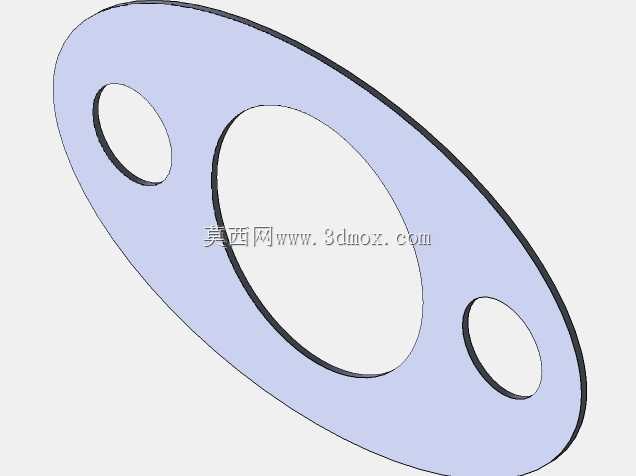

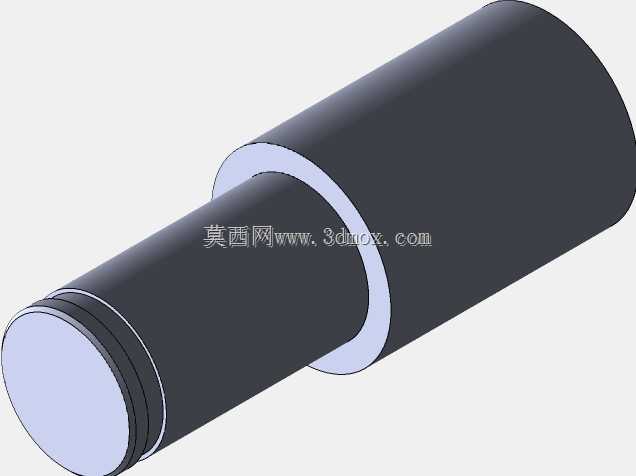

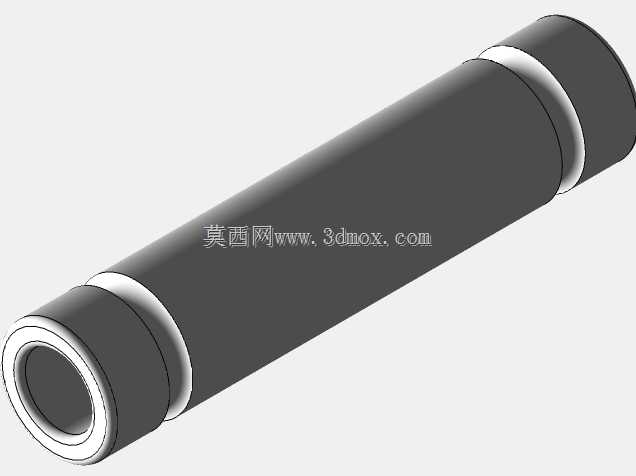

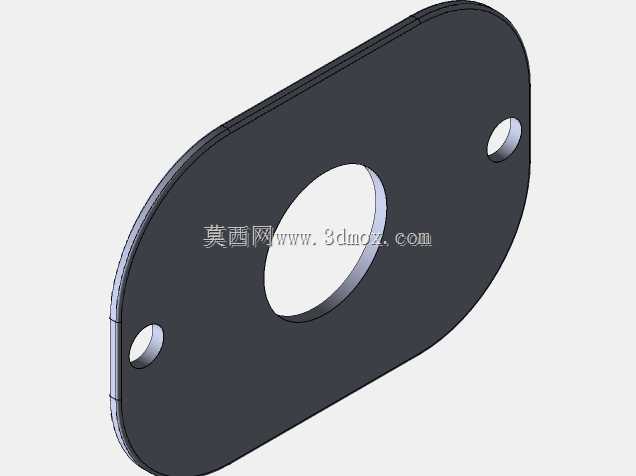

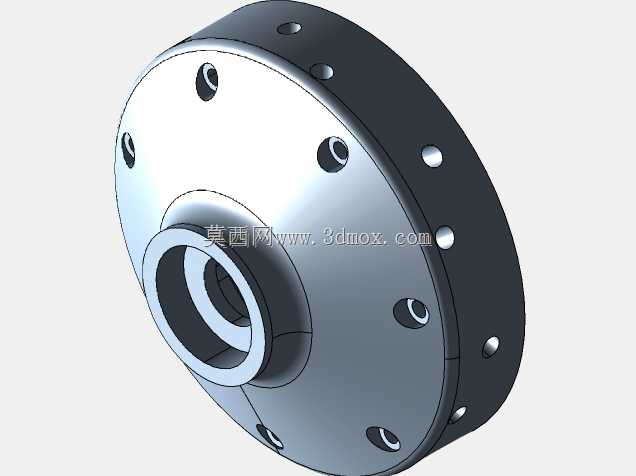

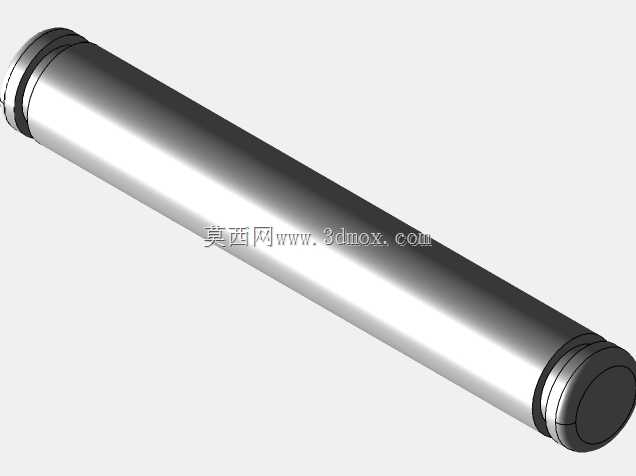

航空小排量动力单元的加工环节里，径向排布的多组活塞同步度一直是品控卡点，常规建模时容易忽略缸体周向定位的公差累积，最终导致实际装配中活塞销与连杆衬套出现偏磨，台架测试时缸压偏差超过允许阈值。这套径向动力结构在设计阶段就针对加工适配做了细节调整，周向均布的七个缸体安装座，基准面统一以中心曲轴孔为原点做同轴度约束，每个缸套安装止口的位置度公差带压缩到0.02mm以内，避免后续铣削加工时因多次装夹带来的定位偏差。活塞裙部的型线没有采用通用正圆截面，而是针对径向布局的侧推力方向做了微变椭圆修型，往复运动时活塞与缸壁的接触应力能顺着周向均匀分散，不会出现单侧压强过大导致的拉缸隐患。连杆大头的剖分面采用了锯齿形定位结构，相比平切口结构，拧紧连杆螺栓后能承受更大的往复惯性力冲击，加工时配对研磨的剖分面互换性误差控制在微米级，现场维修更换配件时也不需要额外修配。曲轴的曲柄销采用了错位等距排布，每个曲柄销对应一组活塞连杆组件，转动时的离心惯性力能在周向互相抵消，不需要额外加装平衡轴就能把整机振动控制在较低水平，机匣壳体的壁厚也能对应做轻量化减薄，整机功重比相比同排量直列结构提升近四成。进排气门的凸轮轮廓做了分段型线优化，低速段的气门升程曲线更平缓，减少落座时的冲击噪音，高速段的升程保持段更长，保证充足的进气充量，不同转速区间的动力输出平顺性都能得到兼顾。散热鳍片的排布顺着缸体周向辐射方向延伸，飞行工况下迎面气流能顺着鳍片间隙快速带走热量，不需要额外设置复杂的水冷管路，结构复杂度大幅降低，维护时只需要定期清理鳍片缝隙的积尘即可。
