高保真涡扇航空发动机结构设计

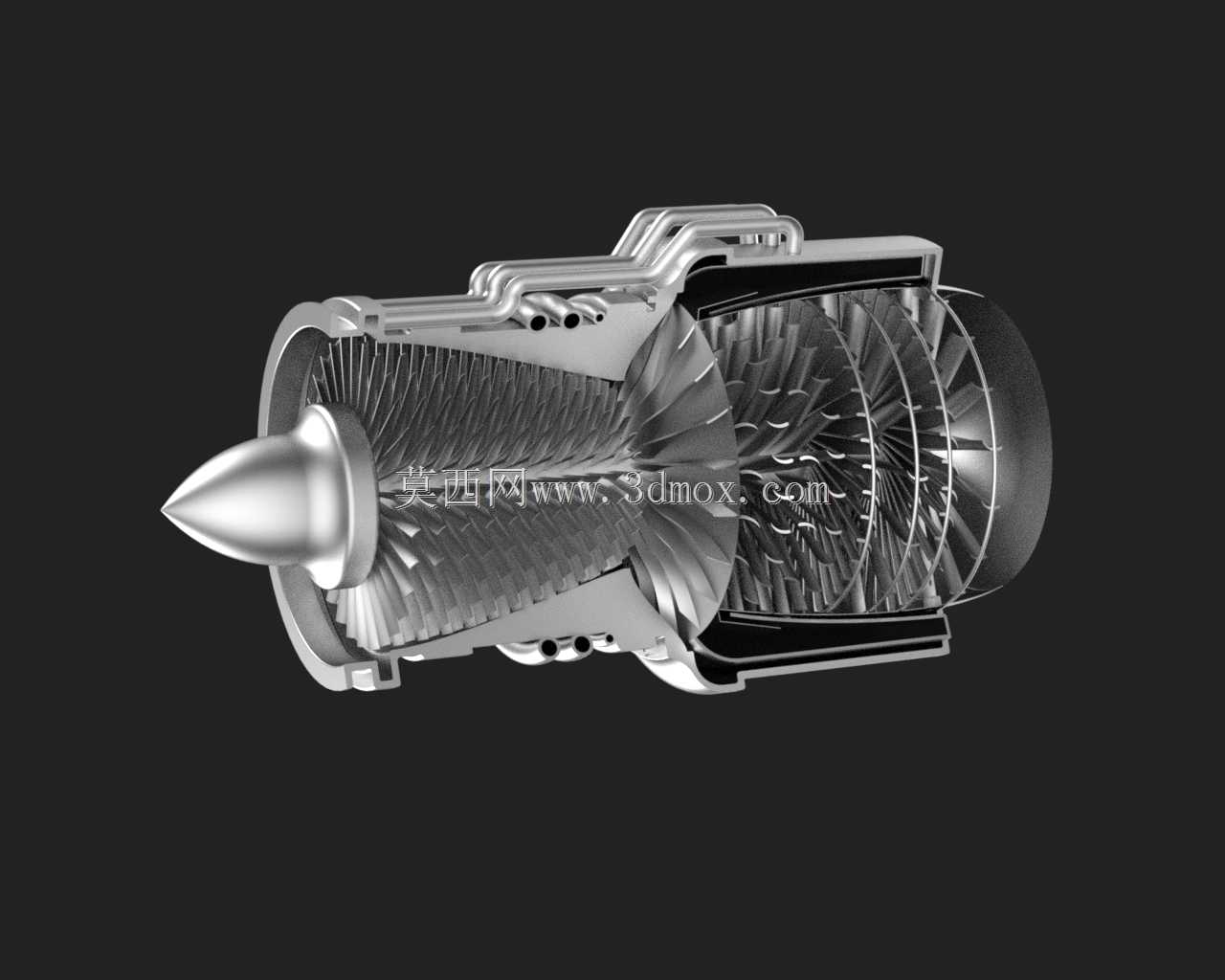

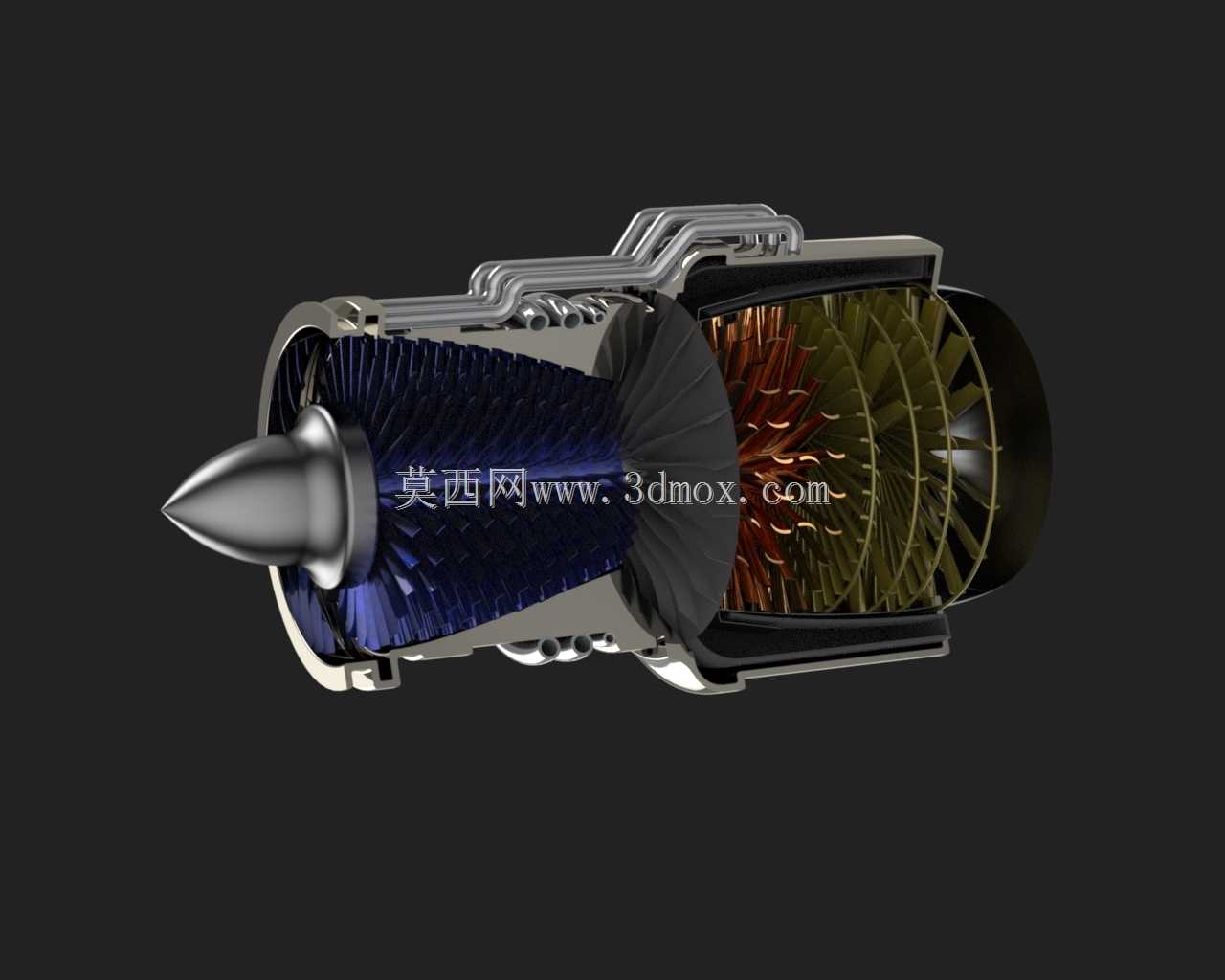

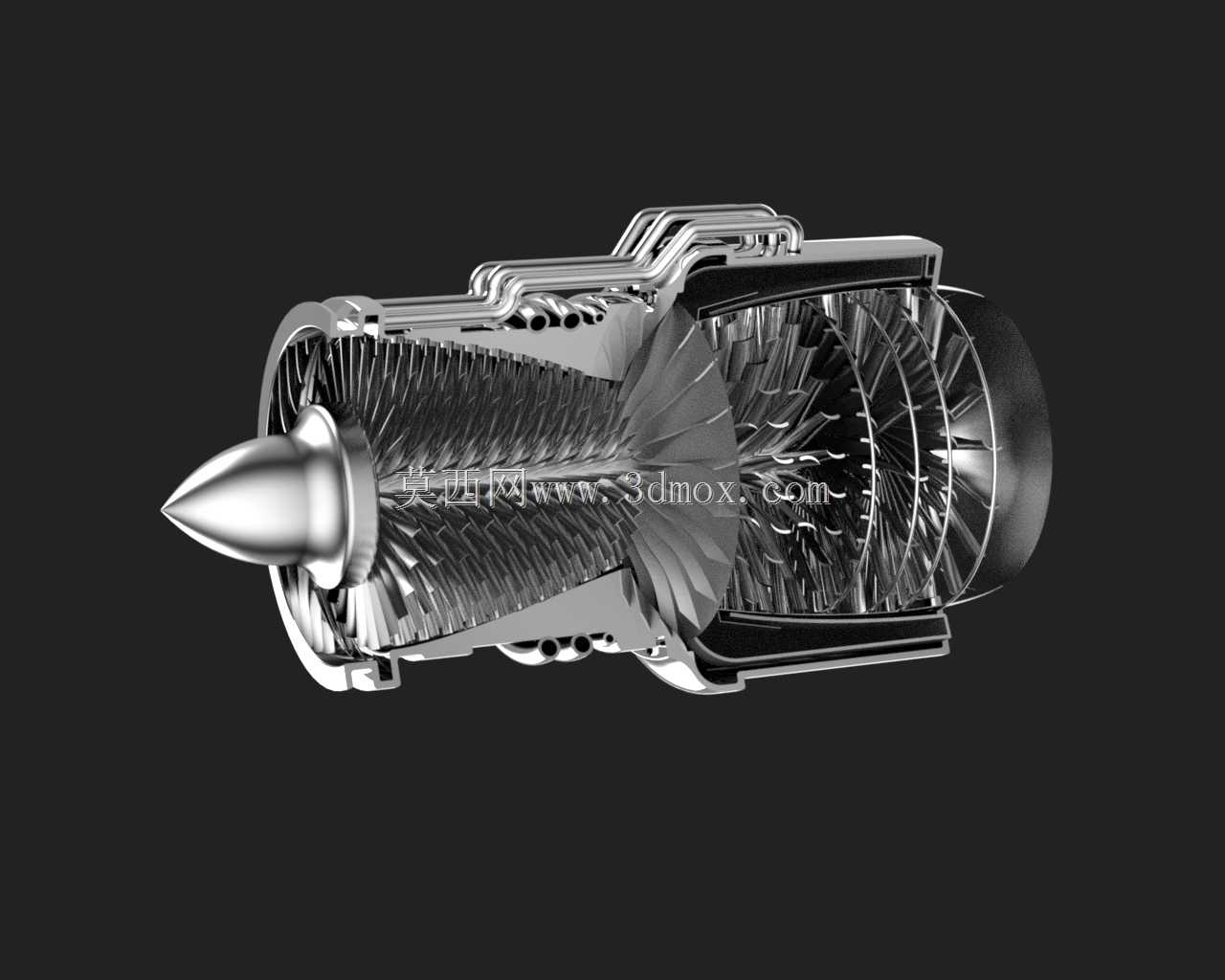

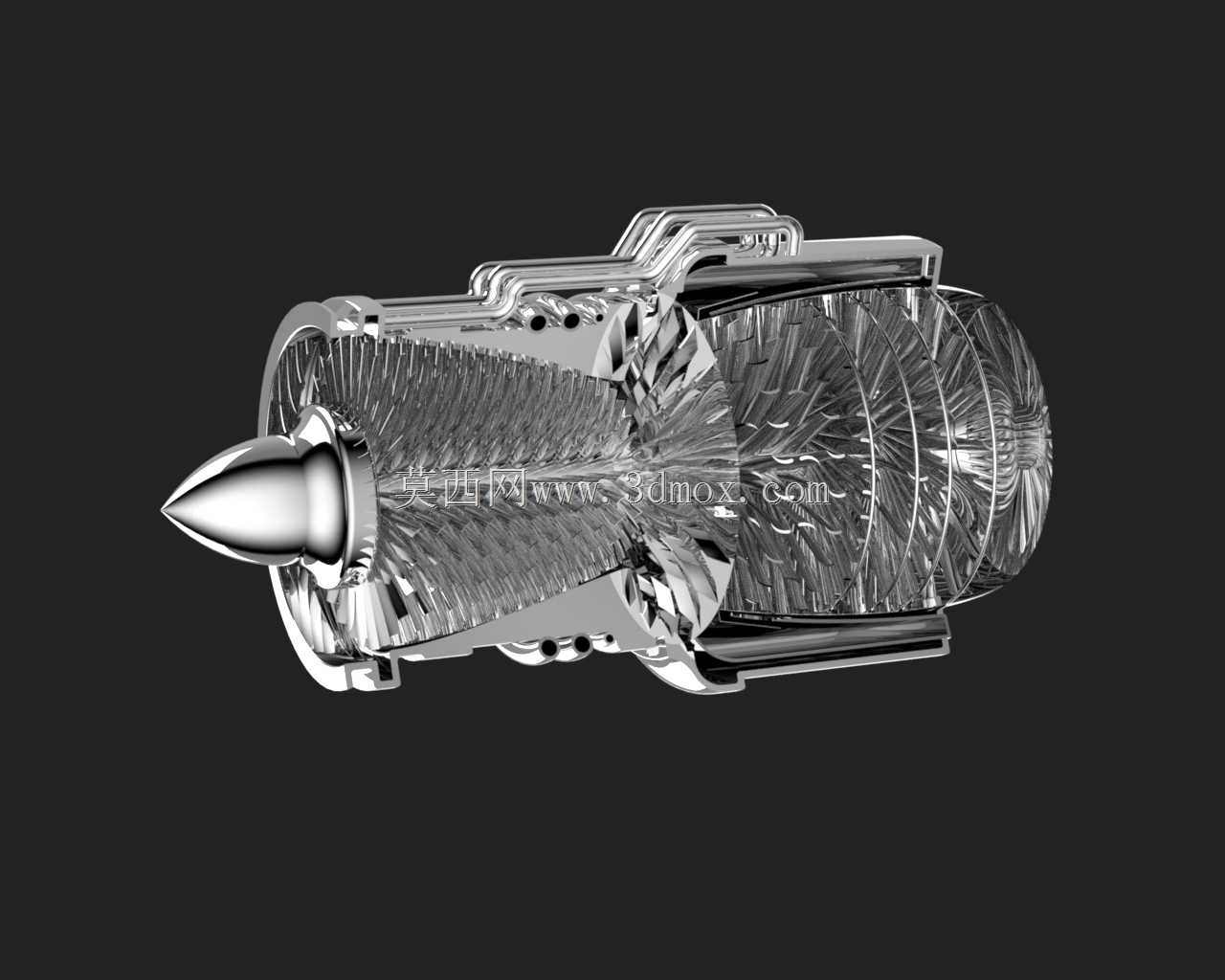

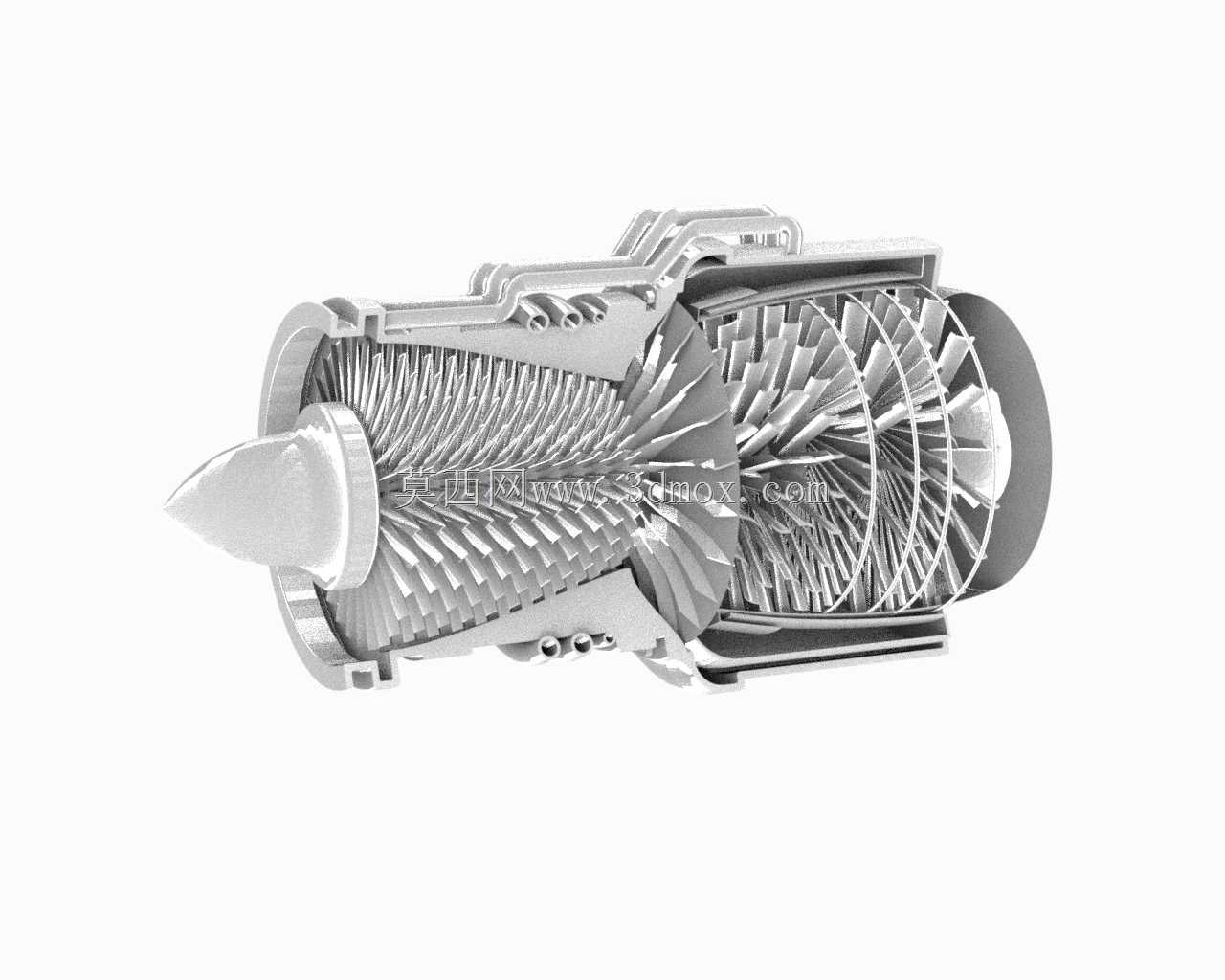

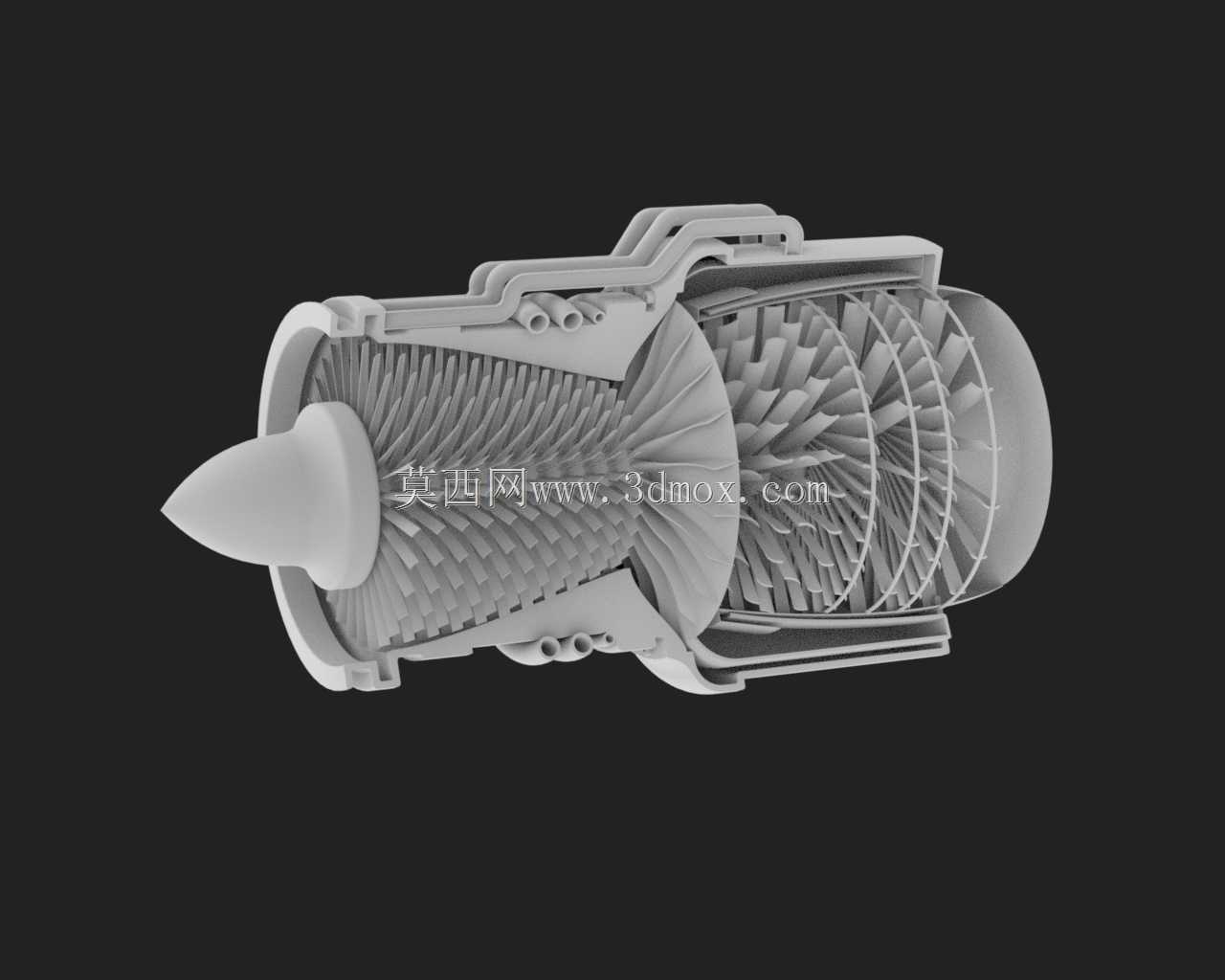

航空发动机的加工适配始终是行业绕不开的核心痛点，尤其是涡扇类动力装置，多级叶片的曲面公差、转子同轴度要求、热端部件的形变余量控制，任何一处参数偏差都会直接导致整机试车时出现振动超标、效率骤降甚至结构损坏的问题。这款涡扇发动机的结构设计完全围绕加工落地的实际需求展开，没有为了视觉效果刻意增加无法量产的异形结构。进气道前端的整流锥采用单段连续变曲率曲面，避免了多段拼接曲面在五轴铣削时出现的接刀痕，锥面与风扇盘的配合面预留了0.02mm的过盈配合量，既保证高速旋转时的连接强度，又不会因为过盈量过大导致装配时叶片根部产生内应力。

风扇段的宽弦叶片采用等强度变厚度设计，叶根处的榫头结构做了圆角过渡处理，铣削加工时不需要额外定制特殊成型刀具，常规的球头铣刀走等高线路径就能完成型面加工，叶片前缘的R角公差控制在0.01mm范围内，既满足气动效率要求，又不会因为公差过严大幅提升加工成本。压气机段的多级轮盘采用同轴阶梯式定位结构，每级轮盘的定位止口都做了倒角导向，装配时不需要反复调整同轴度，靠止口的自定位特性就能保证各级转子的跳动量控制在合格范围内，省去了传统装配过程中大量的打表调整时间。

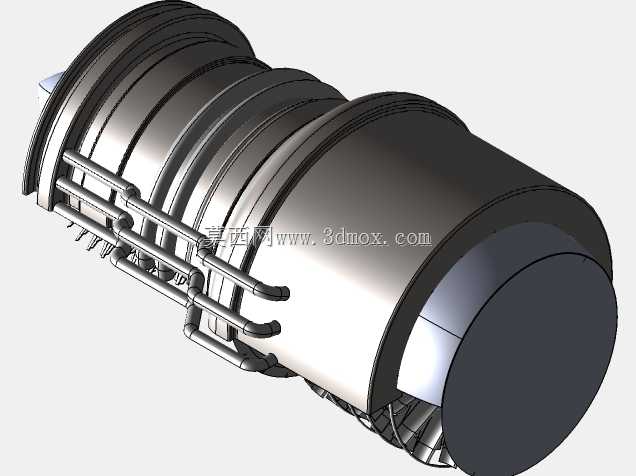

外部的管路布局全部沿着机匣的安装座走向排布，每根管路的弯曲半径都符合航空管路加工的标准规范，没有出现小于管径两倍的急弯结构，弯管加工时不需要定制特殊芯轴就能避免管壁出现褶皱变形。管路与机匣的连接点全部采用统一规格的接头，减少了加工过程中刀具的更换频次，也降低了后续维护时的备件种类。燃烧室段的火焰筒采用薄壁多孔结构，孔位排布避开了焊接应力集中区域，激光打孔时不需要做特殊的工装避让，加工完成后薄壁件的形变量控制在允许范围内，不需要额外做校形处理就能直接装配。

涡轮段的导向叶片和工作叶片采用气膜冷却结构，冷却孔的排布角度统一，电火花加工时可以采用阵列加工路径，大幅缩短单台份的加工周期。涡轮盘与轴的连接采用圆弧端齿结构，齿面的啮合精度经过适配调整，普通的成型磨齿工艺就能达到要求的接触面积占比，不需要采用成本高昂的精密磨削工艺。尾喷管的收敛调节片采用铰接式连接，每个铰接点的销轴孔都做了同轴度公差匹配，装配时销轴可以顺利穿入，不会出现孔位错位需要反复修配的问题，调节片的型面采用单曲率设计，钣金成型时回弹量容易控制，不需要反复修模就能达到尺寸要求。
