工业级封闭式光纤激光切割设备

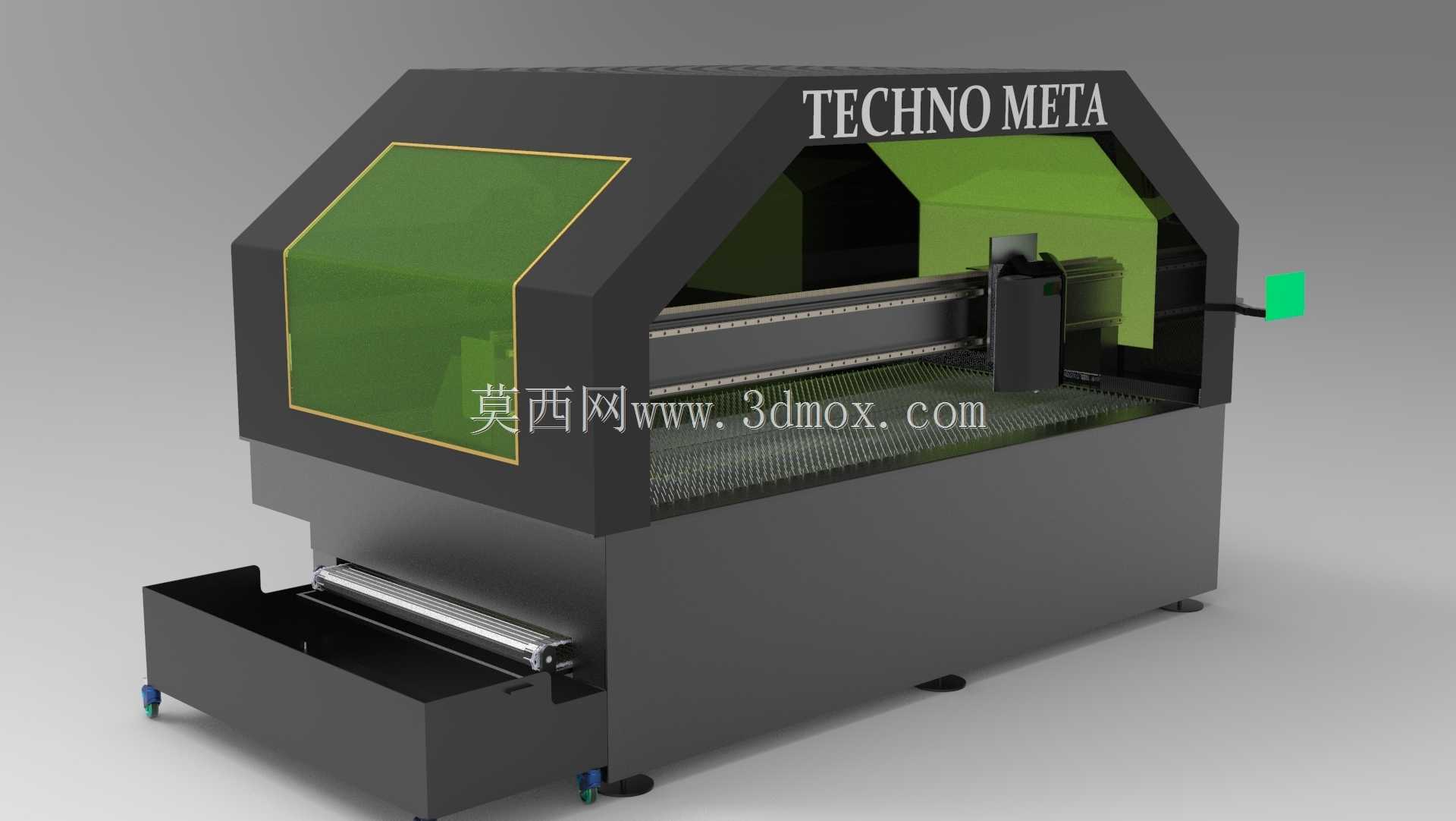

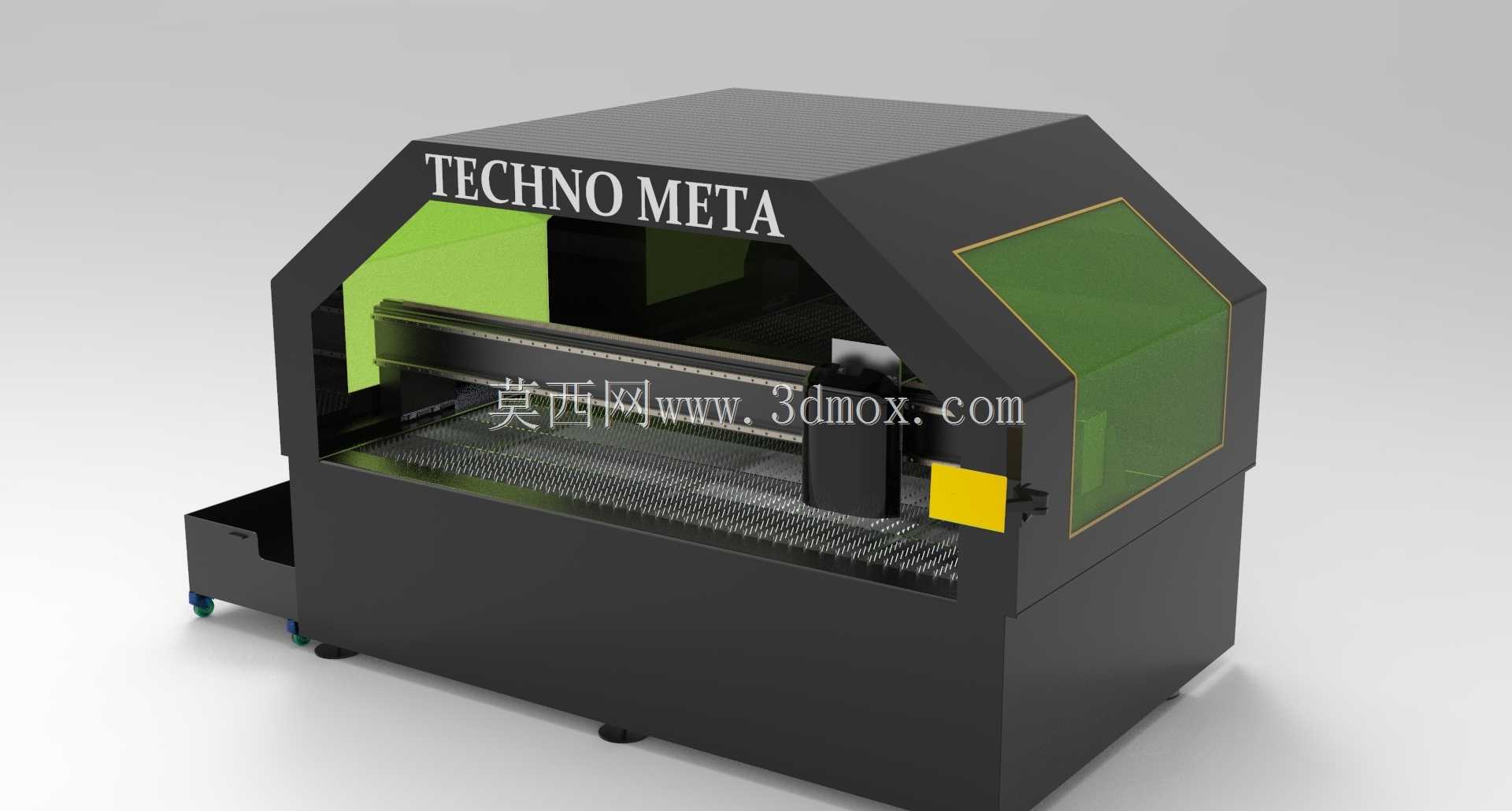

钣金加工车间里开放式激光切割的烟尘逸散、防护不足问题一直是现场管控的难点，这款封闭式光纤激光设备的结构设计刚好针对性解决了这类痛点。观察整机的防护舱结构，倾斜式的观察窗采用了带倾角的绿色防护玻璃安装位，玻璃边缘的压合槽预留了3mm的密封胶条安装余量，既可以阻挡激光反射外泄，倾斜角度又能避免操作人员直视加工区域的直射眩光，比垂直安装的观察窗可视角度更贴合站立操作的视线高度。舱体顶部的圆弧过渡曲面没有采用直角拼接，折弯时预留了R15的圆角过渡，既减少了焊接时的应力集中，也能避免尖锐边角在日常维护时剐蹭操作人员。下方的抽拉式料架采用了双导轨承托结构，导轨安装面的平面度公差控制在0.1mm以内，料架拉出时不会出现卡滞，上下料时不需要探身进入舱内，大幅降低了操作的安全隐患。设备侧面的线缆出口做了外翻边处理，橡胶护圈可以直接卡入翻边槽内，避免线缆长期拖动磨损绝缘层。加工区域的格栅承托板采用了模块化拼接设计，单块格栅磨损后可以单独更换，不需要整体更换承托平台，大幅降低了后期维护成本。底部的可调脚杯安装位做了加厚焊接处理，设备总重接近两吨时，脚杯支撑点不会出现板材变形，调平后设备运行的振动幅度可以控制在0.02mm以内，保证切割精度不会受机身共振影响。舱门的开合铰链采用了隐藏式安装，外部没有突出的铰链结构，既避免了加工时的金属粉尘堆积在铰链缝隙里，也让整机外观更整洁。设备后部的除尘接口位置刚好对准加工区域的烟尘上升路径，配合舱体的密封结构，烟尘收集效率比开放式设备提升近六成，车间内的PM2.5浓度可以控制在职业健康标准范围内。
